Siemens SIMATIC RF360R Projektierungshandbuch Seite 18

Projektieren
4.1 IP-Adresse / Gerätename vergeben
4. Fügen Sie über die Projektnavigation über den Menübefehl "Neues Gerät hinzufügen" eine
SIMATIC-Steuerung in das Projekt ein.
Reaktion: Die Gerätesicht wird geöffnet und die Steuerung wird angezeigt.
5. Wechseln Sie in die Netzsicht und ziehen Sie den Reader aus dem Hardware-Katalog in das
Projekt.
6. Weisen Sie den Reader der Steuerung zu.
7. Klicken Sie mit der rechten Maustaste auf den Reader.
8. Wählen Sie im Kontextmenü den Menübefehl "Gerätename zuweisen".

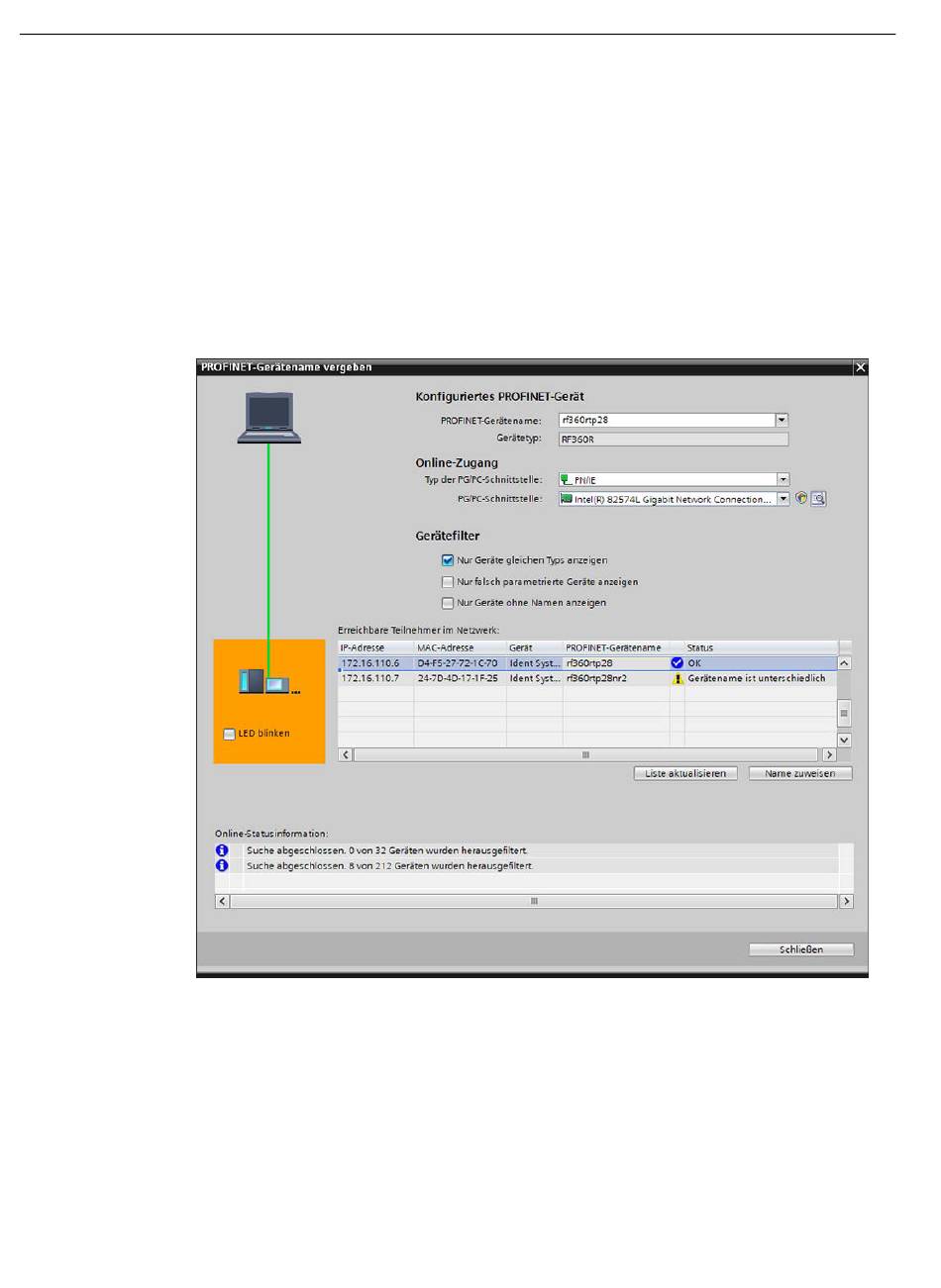

Reaktion: Das Fenster "PROFINET-Gerätename vergeben" wird geöffnet.
Bild 4-1
9. Wählen Sie im Bereich "Online-Zugang" in der Klappliste "Typ der PG/PC-Schnittstelle" die
Verbindungsart aus.
10.Wählen Sie im Bereich "Online-Zugang" in der Klappliste "PG/PC-Schnittstelle" die
Netzwerkkarte aus, über die der Reader mit dem PG/PC verbunden ist.
11.Klicken Sie auf die Schaltfläche "Liste aktualisieren", um sich alle erreichbaren Teilnehmer im
Netzwerk anzeigen zu lassen.
18
Gerätename zuweisen
Projektierungshandbuch, 02/2021, C79000-G8900-C629-01
SIMATIC RF360R
