Diagnose und Fehlermeldungen
7.1
LED-Anzeige am Interfacemodul
Ausführliche Informationen zu der LED-Anzeigen der Interfacemodule finden Sie in der
Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro
(https://support.industry.siemens.com/cs/ww/de/view/21210852)".
7.2
LED-Anzeige am Kommunikationsmodul RF170C
LED-Anzeige
Im folgenden Bild sehen Sie die Position und Anordnung der LED-Anzeige auf dem
Anschlussmodul RF170C.

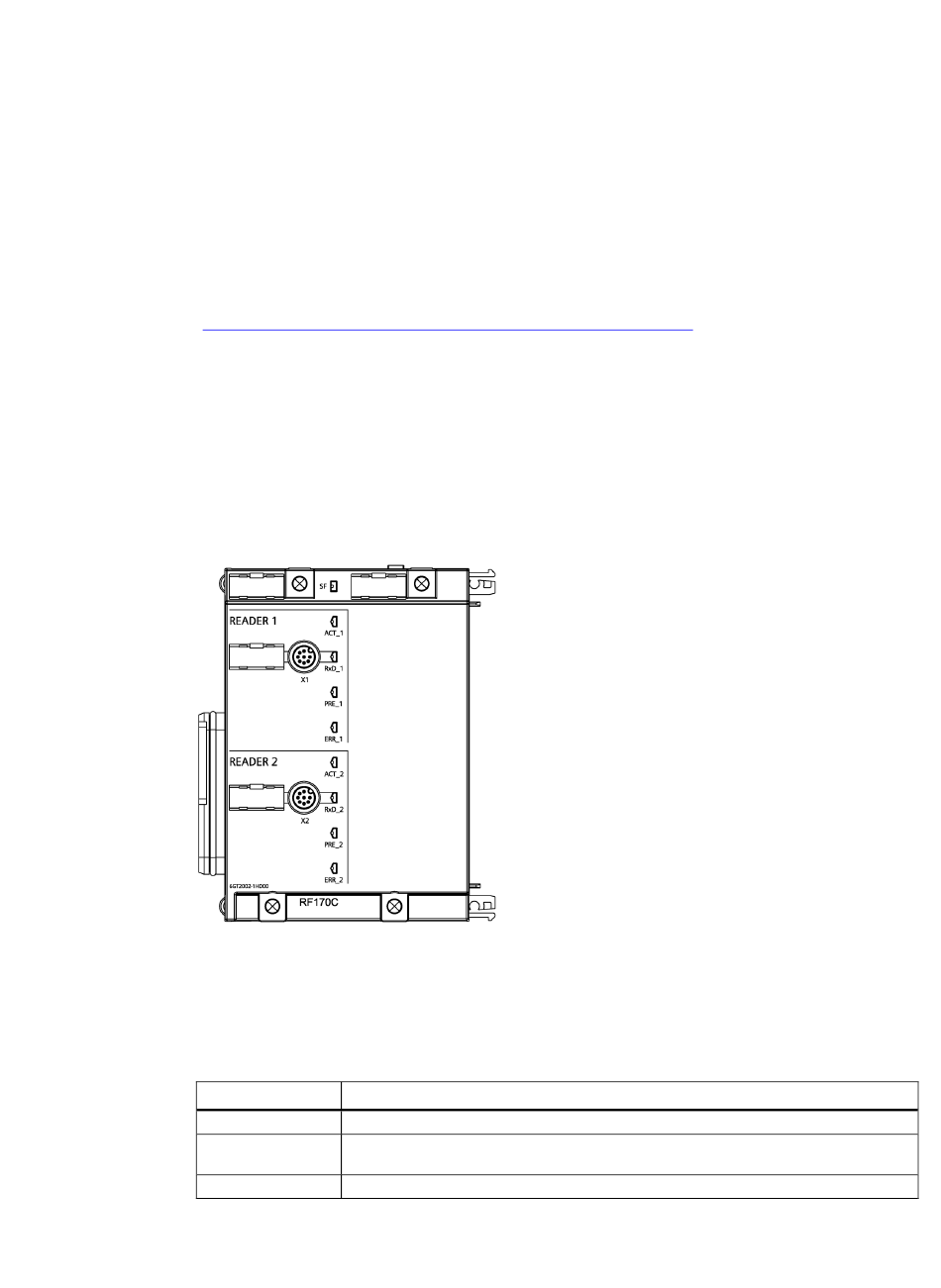

Bild 7-1
Status- und Fehler-LEDs am Anschlussmodul RF170C
Tabelle 7- 1
ACT_1, ACT_2
ERR_1, ERR_2
SIMATIC RF170C
Betriebsanleitung, 02/2022, J31069-D0176-U001-A6-0018
LED-Anzeige am Kommunikationsmodul RF170C
Status- und Fehler-LEDs für RF170C
LED
SF
Sammelfehler
Der entsprechende Reader ist mit der Bearbeitung eines Anwenderbefehls aktiv.
(nur MOBY I)
Ein Blinkmuster zeigt den zuletzt aufgetretenen Fehler an.
1)
Bedeutung
7
47
