Beschreibung
3.2 Netztopologie
Bild 3-4
Medienredundanz
Medienredundanz ist eine Funktion zur Sicherstellung der Netz- und Anlagenverfügbarkeit.
Redundante Übertragungsstrecken bei der MRP-Ring-Topologie sorgen dafür, dass bei Ausfall
einer Übertragungsstrecke ein alternativer Kommunikationsweg zur Verfügung gestellt wird.
Um dies zu ermöglichen, müssen Sie die Reader als Client des Medienredundanz-Protokolls
(MRP) in STEP 7 (Basic / Professional) projektieren.
MRP ist Bestandteil der PROFINET-Standardisierung nach IEC 61158.
Aufbau einer MRP-Ring-Topologie
Zum Aufbau einer MRP-Ring-Topologie mit Medienredundanz müssen Sie die beiden freien
Enden einer Reihen-Topologie in einem Gerät zusammenführen. Der Zusammenschluss der
Reihen-Topologie zu einem Ring erfolgt über zwei Netzwerkports eines der Geräte
(Ringports). Die Reader können über die Netzwerkports "X1P1R" und "X1P2R" als Clients in
eine MRP-Ring-Topologie integriert werden.
Weitere Informationen zum Aufbau einer MRP-Ring-Topologie und deren Projektierung finden
Sie in der Online-Hilfe von STEP 7 sowie in der "SIMATIC PROFINET Systembeschreibung
(https://support.industry.siemens.com/cs/ww/de/view/19292127)".
16

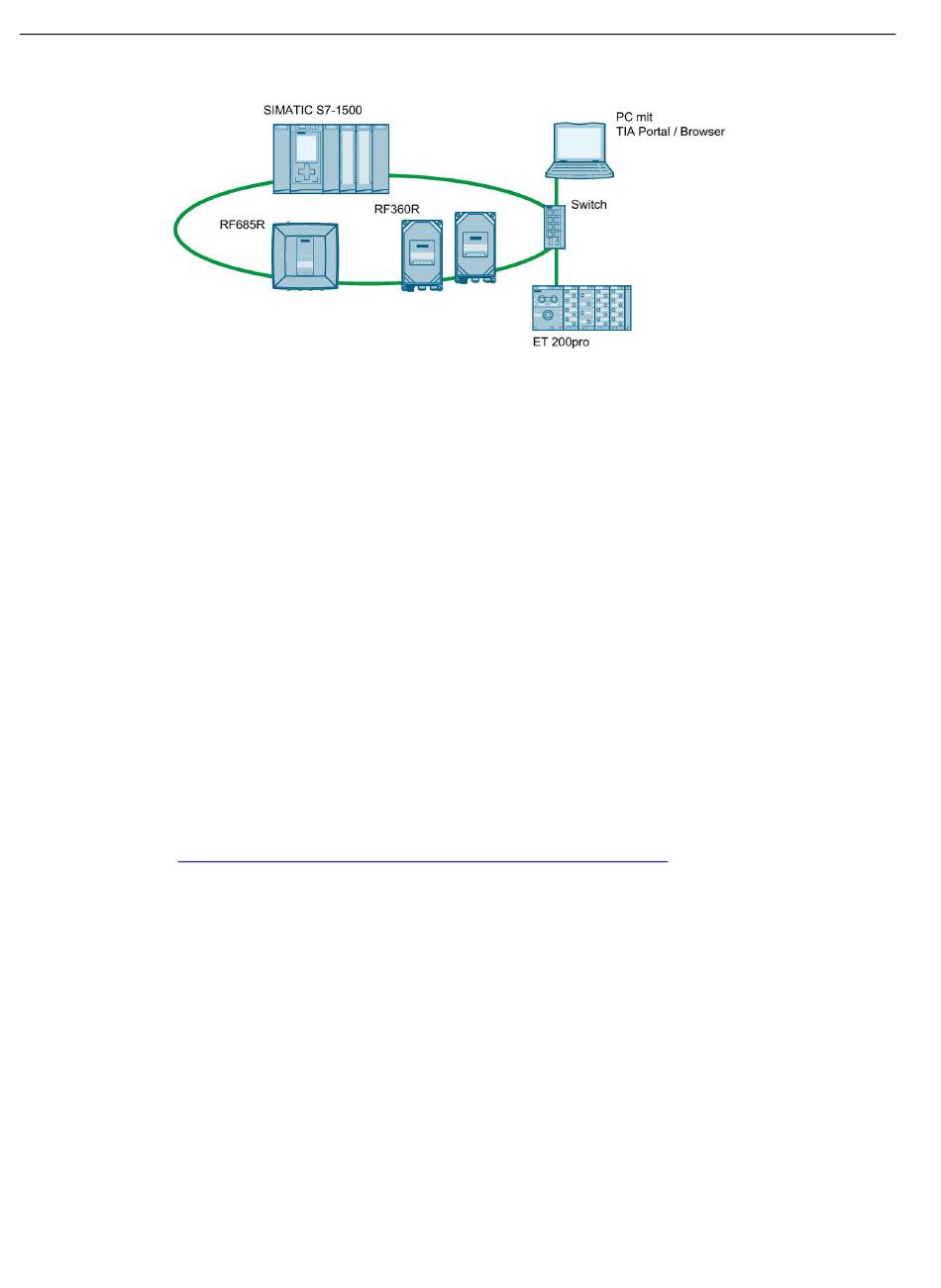

Konfigurationsgrafik einer Ring-Topologie
