Elektrischer Anschluss - J+J J4C S Serie Kurzanleitung

J+J
Inbetriebnahme
Aufbau auf Armatur
Das Drehmoment der Armatur darf unter Berücksichtigung von Medium und Druck, sowie nach Multiplikation mit einem
ausreichenden Sicherheitsfaktor niemals das Nennmoment des Antriebs überschreiten.
Vor der Montage müssen eventuelle Endanschläge der Armatur entfernt werden.
Sollten Welle oder Flanschbild der Armatur nicht direkt mit dem Antrieb montierbar sein, so sind entsprechende
Adaptionen vorzusehen. Die Welle der Armatur darf niemals länger als die Einstecktiefe der Wellenaufnahme sein.
Die Montage kann mit Gewindestiften erfolgen, hierbei ist eine ausreichende Einschraubtiefe im Antrieb sicherzustellen.
Außerdem ist bei der Montage auf ein Fluchten von Armatur und Antrieb zu achten.
Hierbei kann es hilfreich sein, ein Fluchten durch Einsatz der Handnotbetätigung herbeizuführen (Siehe Handnotbetätigung).
Je nach Armatur muss der Schwenkwinkel eventuell noch angepasst werden (siehe Nockensystem Einstellanleitung).

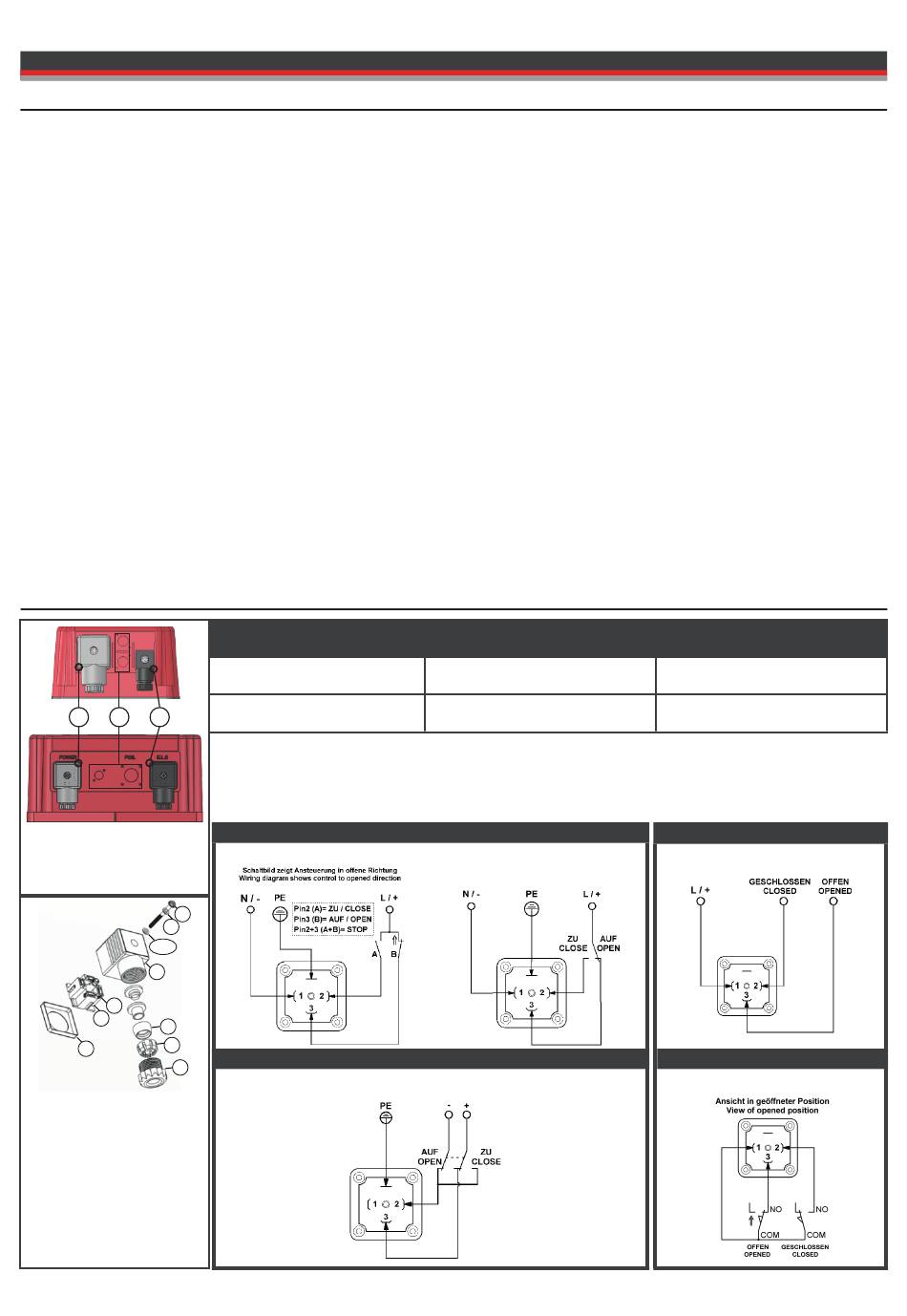

Elektrischer Anschluss

Der Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden.
Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Der Anschluss erfolgt mittels der mitgelieferten Industriesteckverbinder. Beim Verdrahten ist besonders auf den richtigen
Kabeldurchmesser und die Steckerdichtungen zu achten, da sonst die Schutzart IP67 nicht gewährleistet ist.
Jeder Stecker wird mit einer Schraube am Schwenkantrieb befestigt, diese darf nicht überdreht werden.
J+J Schwenkantriebe sind einphasig anzuschließen und müssen über Relais oder Schalter angesteuert werden.
Für die Ansteuerung stehen je nach Bedarf drei verschiedene Beschaltungsmethoden ohne Umkonfiguration zur Verfügung.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten.
Demnach ist eine externe Sicherung mit entsprechender
Schaltkontakte sollten ein
Es dürfen keine fremden Verbraucher parallel zum Antrieb geschaltet werden.
Anschlussstecker
A B C
A Versorgungsstecker
B Optional
C Endlagenstecker
9
8
9
8
10
10
4 4
3
3
2
2
5
5
6
1 6
1
7
7
1 Dichtung
2 Klemmblock
3 Klemme
4 Gehäuse
5 Dichtring
6 Klemmring
7 Einschraubhülse
8 Unterlegscheibe
9 Fixierschraube
10 Dichtring
Kurzanleitung J4C S20-S300
geeignetes Kontaktmaterial (z.B. Silber-Zinnoxyd AgSnO)
Zulässiger Kabeldurchmesser
Typ
Versorgungsstecker Versorgungsstecker
supply plug
Regelung 3 Punkt regulation 3 point Regelung 3 Punkt regulation 3 point
Steuerung 2 Draht control 2 wires Steuerung 2 Draht control 2 wires
Auslösecharakteristik (z.B. LS Schalter Typ D)
großer Stecker
8mm -10,5mm
DIN EN175301-803 Form A
supply plug
AC/DC AC/DC
Steuerung 2 Punkt control 2 point Steuerung 2 Punkt control 2 point
DC DC
-SEITE 2-
vorzusehen.
oder einen Nullspannungsschalter besitzen.
kleiner Stecker
5mm - 6mm
Industriesteckverbinder Form C
Endlagenstecker Endlagenstecker
end position plug end position plug
Anschluss connection Anschluss connection
Interne Funktion internal function Interne Funktion internal function
