ITALIANO - ISTRUZIONI DI INSTALLAZIONE J4C DA 20 A 300

7. DPS

Configurazioni possibili in funzione del segnale della strumentazione
su cui agire.

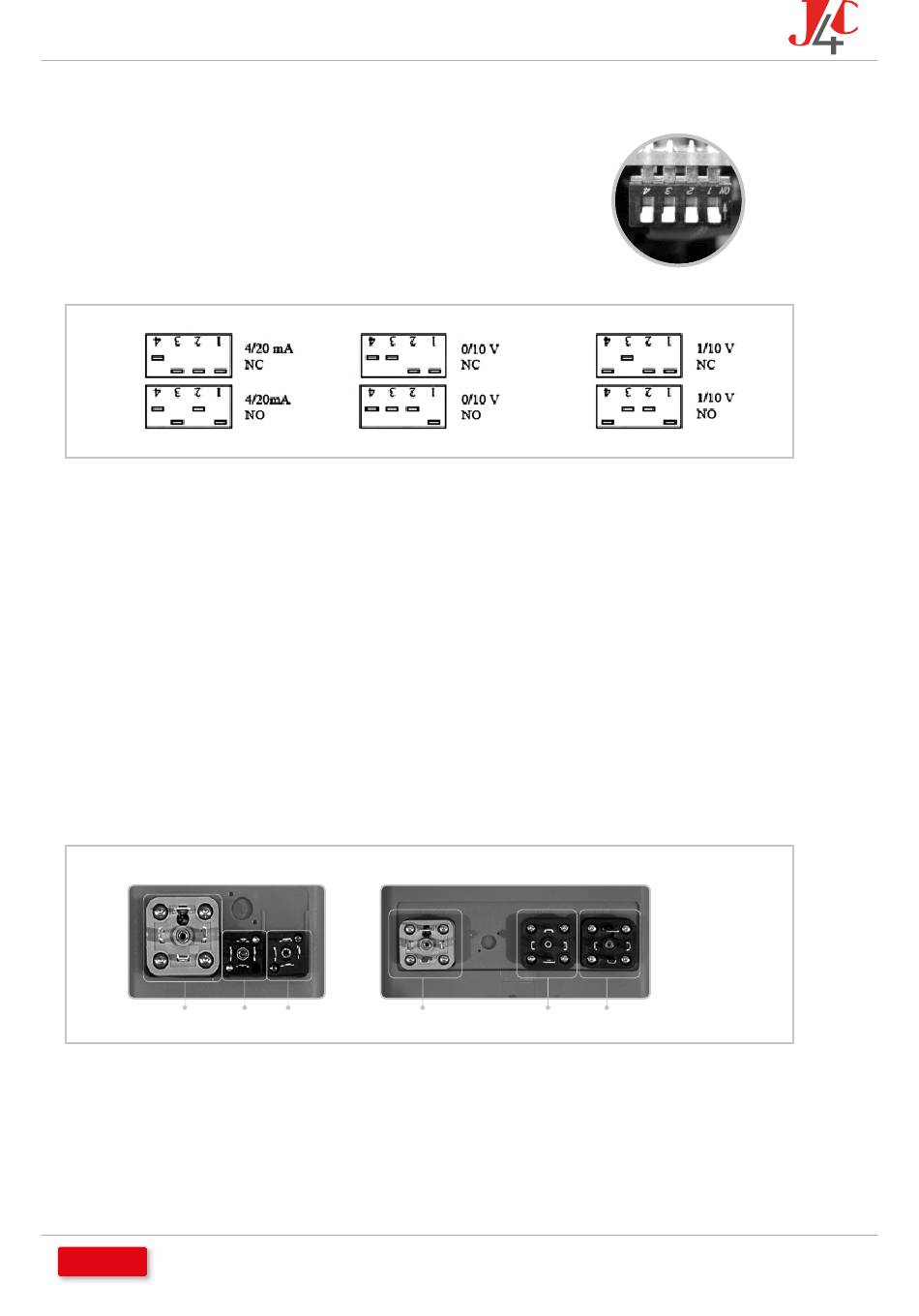

Collocare i DIPS (Fig.10) nella posizione indicata in basso, a seconda
del segnale da utilizzare.
Auto-regolazione esterna
Connettore centrale "B" = collegare il PIN1 (destro) e il PIN DI TERRA (inferiore). (Fig.11)
Connettore grigio "A" = collegare la tensione all'attuatore come segue:
VAC: PIN1 (neutro) e PIN2 (fase).
VDC: PIN1 (negativo) e PIN2 (positivo).
*IMPORTANTE: prima di collegare il connettore "A" (colore grigio – alimentazione elettrica) all'attuatore,
assicurarsi che la tensione fornita sia quella indicata sull'etichetta dell'attuatore.
Connettore nero "B" = scollegare il PIN1 (sinistro) e il PIN DI TERRA (inferiore).
L'attuatore eseguirà una manovra completa.
È ora possibile collegare i segnali di ingresso/uscita del posizionatore al connettore centrale "B" dell'attuatore.
J4C da 20 a 85
A

8. KITS BSR / KIT DPS

Per assemblare il KIT, seguire tutti i passaggi spiegati nelle istruzioni allegate allo stesso.
INDEX
B C
J4C da 140 a 300
A B
Fig.10
Fig.11
C
