FRANÇAIS - INTRUCTIONS D'INSTALLATION J4C 20 A 300

7. DPS

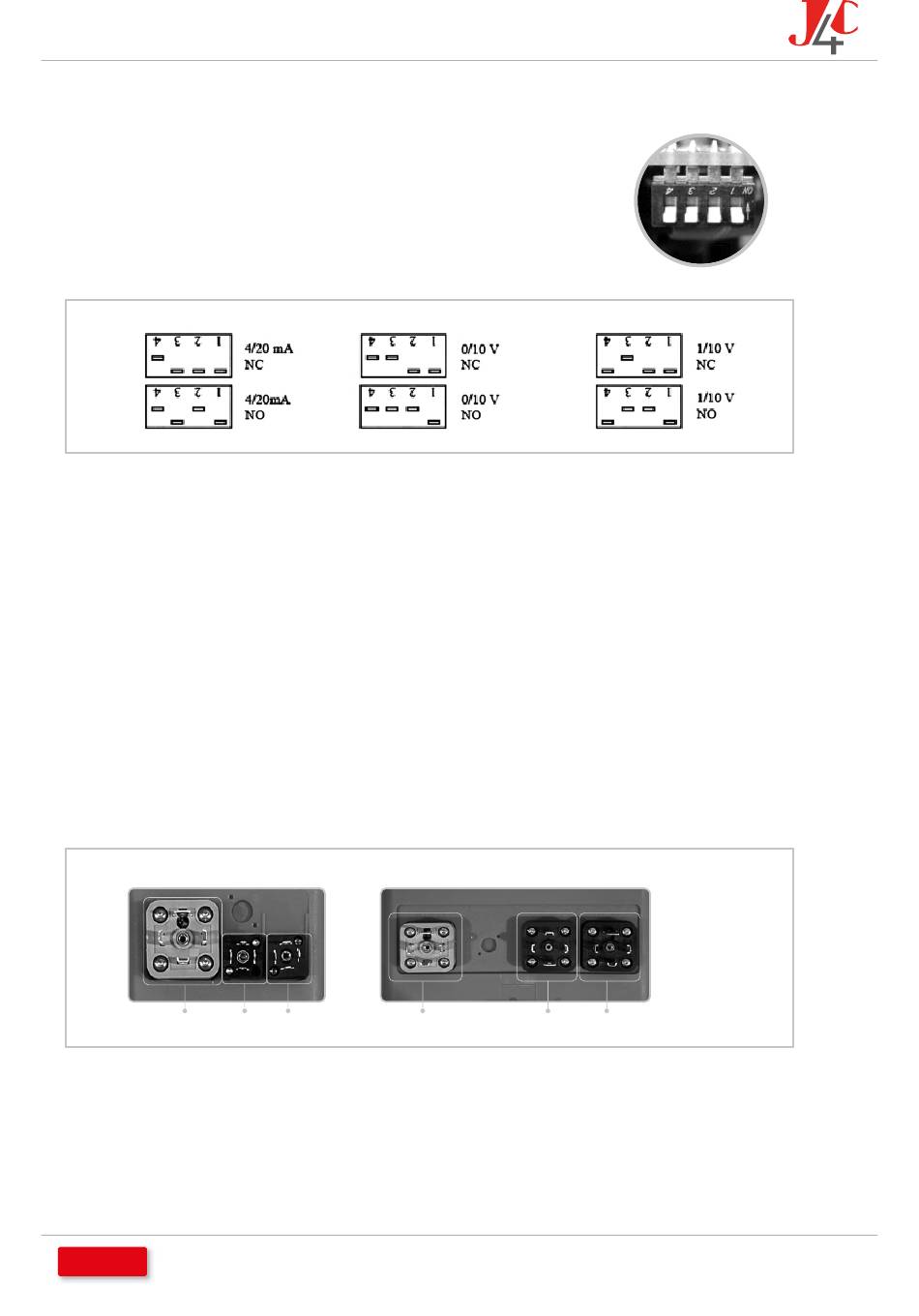

Configurations possibles en fonction du signal analogique à travailler
Situer les DIPS (Fig.10) dans la position indiquée sur la partie inferieur,
en fonction du signal à utiliser
Auto-régulation externe
Connecteur centrale "B" = faire un croisement entre le COMMUTATEUR 1 (droite) et le
COMMUTATEUR TERRE (inférieur) (Fig.11)
Connecteur gris "A" = connecter la tension à l'actionneur :
VAC : COMMUTATEUR1 (neutre) et COMMUTATEUR2 (phase)
VDC : COMMUTATEUR1 (négative) et COMMUTATEUR2 (positive)
* IMPORTANT : avant de brancher le connecteur "A" (couleur gris – alimentation) à l'actionneur, il faut s'assurer
que la tension fournie est celle indiquée sur l'étiquette de l'actionneur Connecteur noire "B" = déconnectez
COMMUTATEUR1 (gauche) et GROUND COMMUTATEUR (inférieur)
L'actionneur effectuera une manœuvre complète.
Il est maintenant possible de connecter les signaux d'entrée / sortie du positionneur au connecteur central de
l'actionneur « B »
J4C de 20 à 85
A

8. KITS BSR / KIT DPS

Pour assembler les KITS, suivez toutes les étapes expliquées dans les instructions jointes à l'intérieur
des kits respectifs.
INDEX
B C
J4C de 140 à 300
A B
Fig.10
Fig.11
C
