ESPAÑOL - INSTUCCIONES PUESTA EN MARCHA J4C 20 A 300

7. DPS

Configuraciones posibles dependiendo de la señal de instrumentación
a trabajar.

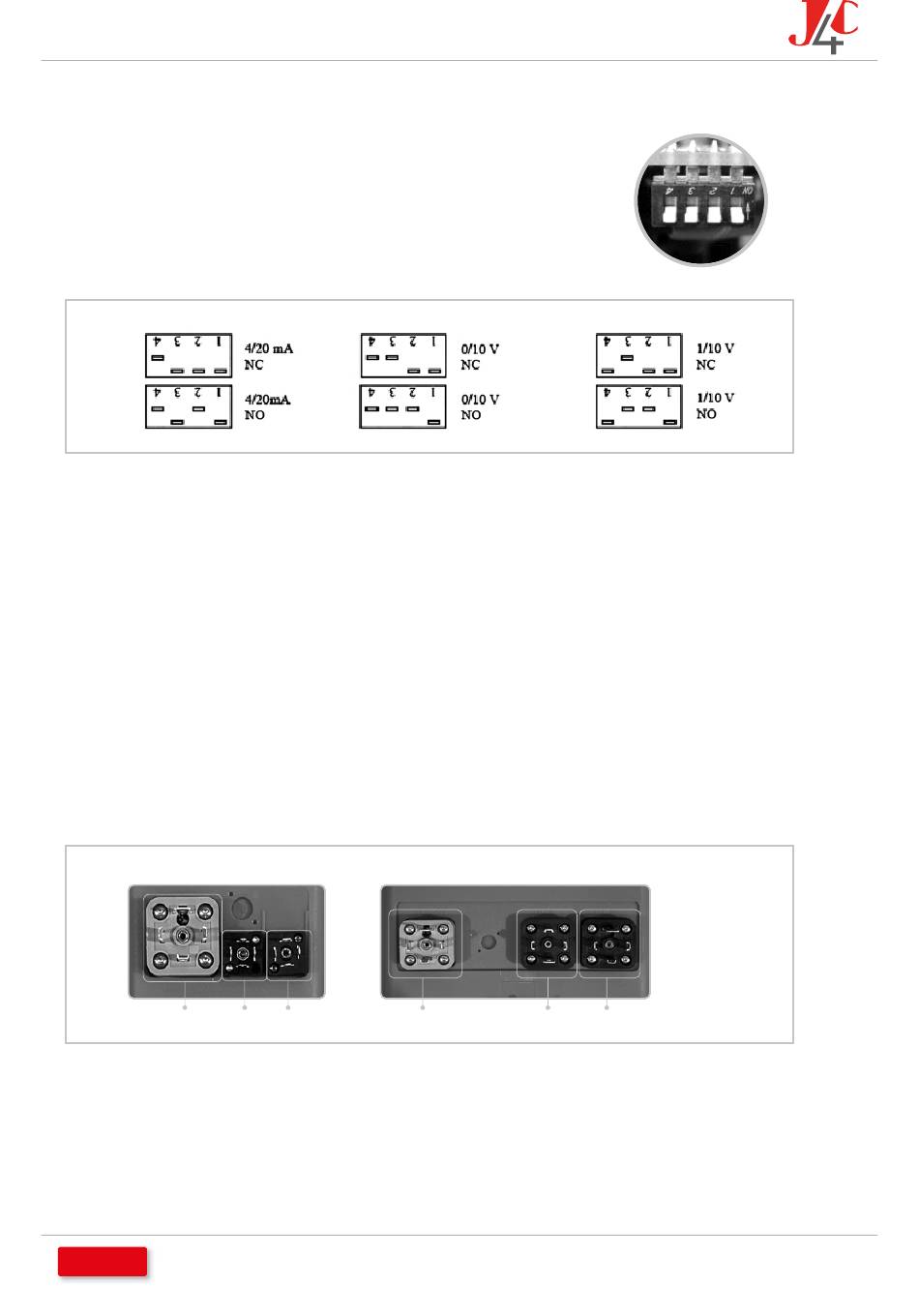

Situar los DIPS (Fig.10), en la posición indicada en la parte inferior,
dependiendo de la señala a trabajar.
Autoajuste externo:
Conector B - Hacer un cruce entre el PIN1 (PIN derecha) y el PIN TIERRA (PIN inferior).
(Fig.11)
Conector A - Conectar voltaje al actuador de la siguiente manera:
VAC: PIN1 (neutro) y PIN2 (fase).
VDC: PIN1 (negativo) y PIN2 (positivo).
*IMPORTANTE: ANTES DE CONECTAR EL CONECTOR "A" AL ACTUADOR, REVISAR QUE EL VOLTAJE A CONECTAR
COINCIDA CON EL DE LA ETIQUETA IDENTIFICATIVA DEL ACTUADOR (PARTE COLOR GRIS).
Conector B - quitar el cruce entre el PIN1 (PIN izquierda) y el PIN TIERRA (PIN inferior).
El actuador realizará una maniobra completa.
El actuador ya está listo para conectar la señal de instrumentación en el conector B.
TAPA J4C 20 A 85
A

8. KITS BSR / KIT DPS

Para realizar el montaje de los KITS , hay que seguir todos los pasos explicados en las instrucciones
adjuntas en el interior de los respectivos kits.
INDEX
B C
TAPA J4C 140 A 300
A B
Fig.10
Fig.11
C
12
