ITALIANO - ISTRUZIONI DI INSTALLAZIONE J4C DA 20 A 300

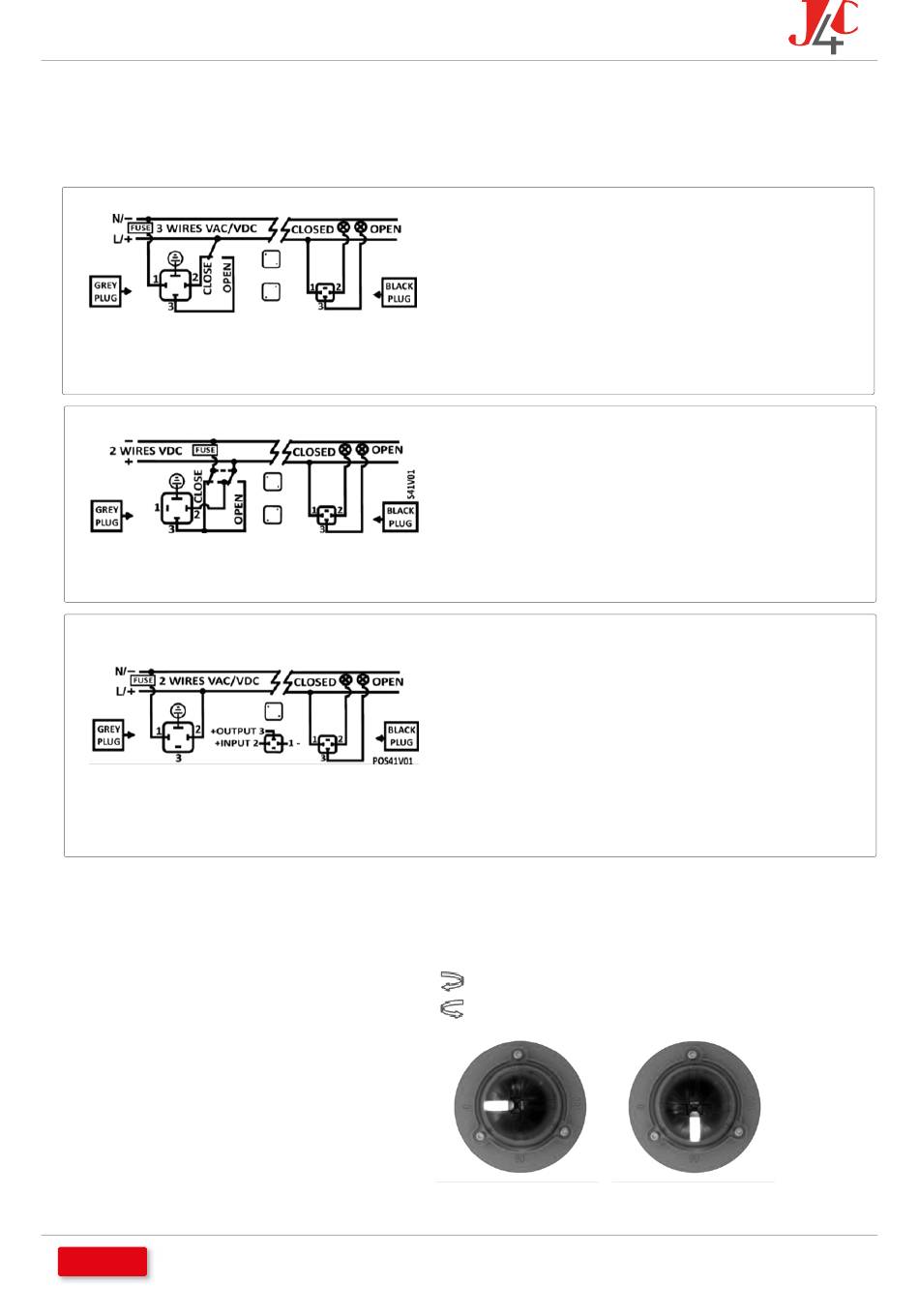

Collegamenti elettrici standard, per tutti i modelli
A
A
A

3. INDICATORE

La barra gialla indica la posizione dell'attuatore e il senso di rotazione (Fig. 6). Quando la barra gialla
indica "90", significa che è in posizione aperta e quando indica "0" significa che è in posizione chiusa
- Se il senso di rotazione dell'indicatore è
- Se il senso di rotazione dell'indicatore è
INDEX
C
(Fig.3)
C
(Fig.4)
B C
(Fig.5)
ON - OFF VAC
Collegare la tensione al connettore grigio "A" (Fig. 3).
PIN 1 neutro + PIN 2 fase = l'attuatore si chiude.
PIN 1 neutro + PIN 3 fase = l'attuatore si apre.
Collegare il cavo di terra al PIN ↓
Collegare la conferma della posizione al connettore nero "C" (Fig. 3).
PIN 1 comune + PIN 2 = conferma posizione chiusa.
PIN 1 comune + PIN 3 = conferma posizione aperta.
ON - OFF VDC
Collegare la tensione al connettore grigio "A" (Fig. 4).
PIN 3 negativo + PIN 2 positivo = l'attuatore chiude.
PIN 2 negativo + PIN 3 positivo = l'attuatore si apre.
Collegare il cavo di terra al PIN ↓
Collegare la conferma della posizione al connettore nero "C" (Fig. 4).
PIN 1 comune + PIN 2 = conferma posizione chiusa.
PIN 1 comune + PIN 3 = conferma posizione aperta.
POSITIONNEUR VAC VDC
Collegare la tensione al connettore grigio "A" (Fig.5).
PIN 1 neutro o negativo + PIN 2 fase o positivo = alimentazione
elettrica.
Collegare il cavo di terra al PIN ↓
Collegare i segnali di ingresso/uscita del posizionatore al connettore
centrale "B" (Fig.5).
PIN 1 negativo + PIN 2 positivo = ingresso apparecchio.
PIN 1 negativo + PIN 3 positivo = uscita apparecchio.
Collegare la conferma della posizione al connettore nero "C" (Fig. 5).
l'attuatore si chiude.
l'attuatore si apre.
Fig. 6 0 = CHIUSO Fig. 6 90 = APERTO
