GPS aktiv, sucht Satellitenanbindung
37
Anbindung an GPS-Satellit ist erfolgt
39
3-5 Satelliten in Sichtweite
40
6-8 Satelliten in Sichtweite
34
9-11 Satelliten in Sichtweite
38
12 oder mehr Satelliten in Sichtweite
33
164

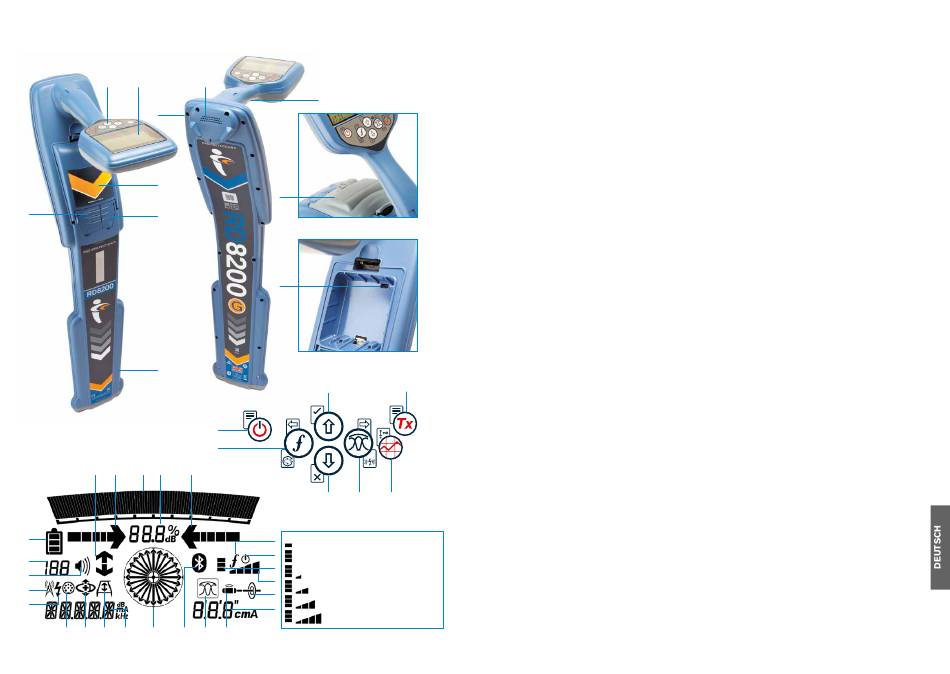

Merkmale des
Ortungsempfängers
1. Bedienfeld.
2. LCD mit automatischer
Hintergrundbeleuchtung.
3. Haptisches Feedback (Vibrationen).
4. Lautsprecher.
5. Batteriefach.
6. Zubehörbuchse.
7. Kopfhörerbuchse.
8. Bluetooth
9. SWING-Alarmsystem.
10. Optionaler Lithium-Ionen-Akkupack.
11. USB-Port (im Batteriefach)
Bedienfeld des
Ortungsempfängers
12. Ein/Aus-Taste.
13. Frequenz-Taste.
14. Aufwärts- und Abwärts-Pfeile.
17
15. Antennen(modus)taste.
16. Trassierungswert-Taste
17. Sendertaste.
Bildschirm-Icons des
Ortungsempfängers
18. Signalstärken-Balkenanzeige mit
Schleppzeiger.
19. Signalstärkenanzeige (numerisch).
20. Null-/Proportional-Richtungspfeile.
21. Batterieladung.
22. Empfindlichkeitsanzeige/
Protokollnummer
23. Lautstärkestufe.
24. Current-Direction-(CD)-Pfeile.
25. Icon für Radio-Modus.
26. Icon für Stromnetz-Modus.
27. Symbol für Zubehör/Messung
28. Icon für CD-Modus.
29. Icon für A-Frame Rahmenantenne.
30. Numerische Anzeige für Frequenz /
Signalstrom / Menü.
31. Icon für Bluetooth-Status:
Blinkendes Symbol bedeutet, dass
gerade ein Pairing stattfindet.
-Module.
®
Dauerhaftes Icon zeigt eine aktive
Verbindung an.
32. Icon für Antennen-Modus:
Zeigt die Auswahl des Antennen-Modus
an:
Peak / Null / Broad Peak / Peak+
Verfolgung.
33. Sonden-Symbol Zeigt an, dass eine
Sonde als Signalquelle ausgewählt ist.
34. Leiter-Symbol: Zeigt an, dass ein
besendeter Leiter als Signalquelle
ausgewählt ist.
35. Kompass: Zeigt die Richtung der
georteten Leitung oder Sonde relativ
zum Empfänger an.
36. Kommunikationsstatus des Senders
– bestätigt erfolgreiche iLOC
Kommunikation.
37. Standby-Anzeige des Senders.
38. Tiefen-Anzeige.
Nur GPS ausgestattete
Empfänger:
39. GPS-Status
40. Qualität des GPS-Signals
