Beha-Amprobe 2100-Alpha Bedienungsanleitung Seite 7

2100-Gamma
11

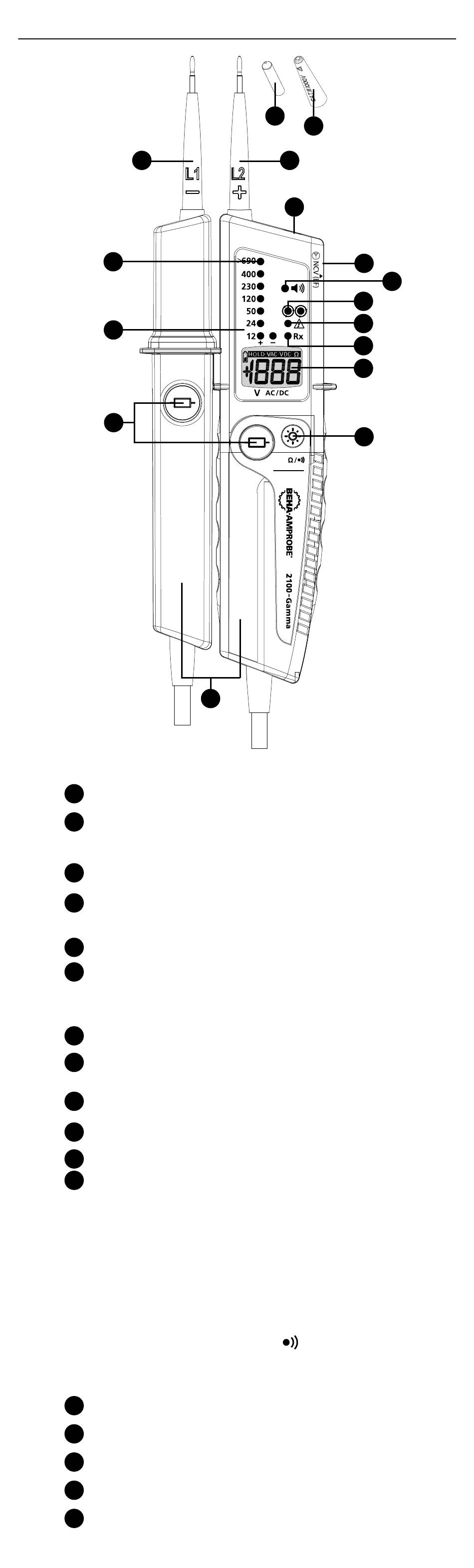

1
Prüfspitze (Kontaktelektrode) – (L1)
2
Geräteprüfspitze (Kontaktelektrode des
Anzeigeteils) + (L2)
3
LEDs zur Spannungsanzeige
4
Messstellenbeleuchtung / Taschenlampe
(weiße LED)
5
LED für einpolige Phasenprüfung
6
LED zur Drehfelderkennung (Drehfeld rechts bei
2100-Alpha/2100-Beta, Drehfeld rechts/links bei
2100-Gamma)
7
LED für Durchgangsprüfung (Rx)
8
LED für Polarität (2100-Alpha/2100-Beta:
12 V arbeitet bei eingeschalteter Lastprüfung
9
LC-Anzeige (2100-Beta/2100-Gamma)
Signalgeber
10
11
Drucktasten zur Lastprüfung
12
2100-Alpha: Taste für Taschenlampe /
Durchgangsprüfung (Rx)
2100-Beta: Taste für Taschenlampe /
Durchgangsprüfung (Rx), Messwertspeicher
(HOLD), zum Ein- und Ausschalten des
Prüfgerätes
2100-Gamma: Taste für Taschenlampe /
Durchgangsprüfung (Rx), Widerstandsmessung
(Ω) / Niederohmprüfung „ ", NCV/EF,
Messwertspeicher (HOLD), zum Ein- und
Ausschalten des Prüfgerätes
13
NCV/EF-Erkennungsbereich (2100-Gamma)
14 Griffbereich (Handhabe)
15
GS-38-Prüfspitzenschutzkappen
16 4-mm-Prüfspitzenerweiterung (schraubbar)
17
Prüfspitzenschutz (nicht abgebildet)
1
3
8
16
2
4
L
V/Rx
NCV
HOLD
14
3
15
13
10
6
R
5
7
9
12
2 sec
