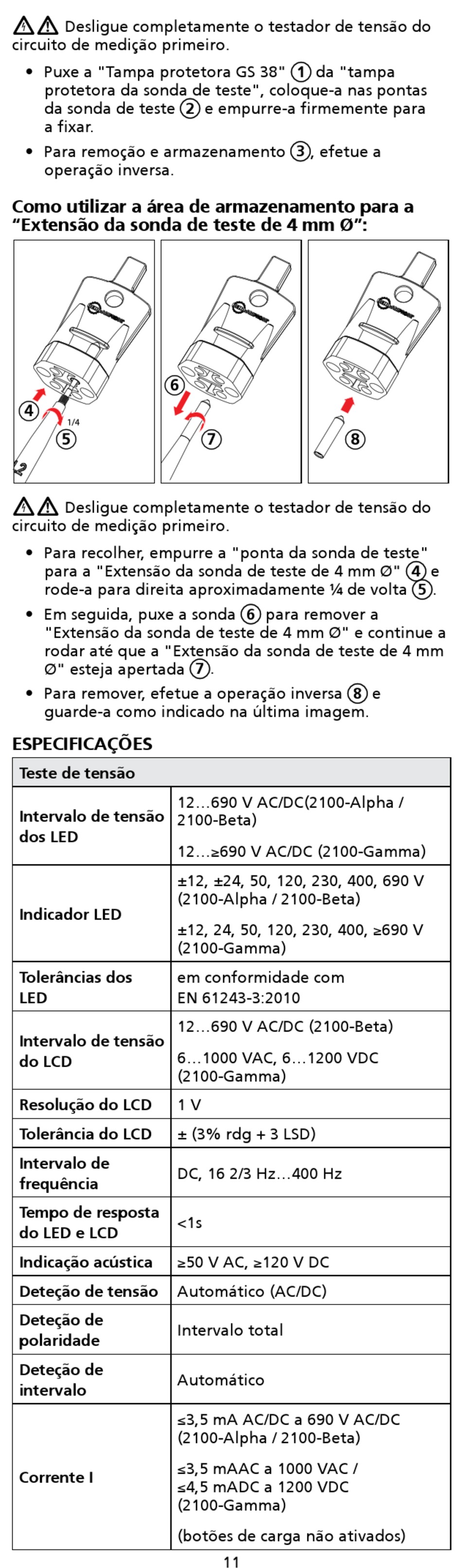

Como Utilizar A Área De Armazenamento Para A "Extensão Da Sonda De Teste De 4 Mm Ø; Especificações - Beha-Amprobe 2100-Alpha Bedienungsanleitung

W
Desligue completamente o testador de tensão do
circuito de medição primeiro.
• Puxe a "Tampa protetora GS 38" 1 da "tampa
protetora da sonda de teste", coloque-a nas pontas
da sonda de teste 2 e empurre-a firmemente para
a fixar.
• Para remoção e armazenamento 3 , efetue a
operação inversa.
Como utilizar a área de armazenamento para a
"Extensão da sonda de teste de 4 mm Ø":
4
5
W
Desligue completamente o testador de tensão do
circuito de medição primeiro.
• Para recolher, empurre a "ponta da sonda de teste"
para a "Extensão da sonda de teste de 4 mm Ø" 4 e
rode-a para direita aproximadamente ¼ de volta 5 .
• Em seguida, puxe a sonda 6 para remover a
"Extensão da sonda de teste de 4 mm Ø" e continue a
rodar até que a "Extensão da sonda de teste de 4 mm
Ø" esteja apertada 7 .
• Para remover, efetue a operação inversa 8 e
guarde-a como indicado na última imagem.
ESPECIFICAÇÕES
Teste de tensão
Intervalo de tensão
dos LED
Indicador LED
Tolerâncias dos
LED
Intervalo de tensão
do LCD
Resolução do LCD
Tolerância do LCD
Intervalo de
frequência
Tempo de resposta
do LED e LCD
Indicação acústica
Deteção de tensão
Deteção de
polaridade
Deteção de
intervalo
Corrente I
6
7
12...690 V AC/DC(2100-Alpha /
2100-Beta)
12...≥690 V AC/DC (2100-Gamma)
±12, ±24, 50, 120, 230, 400, 690 V
(2100-Alpha / 2100-Beta)
±12, 24, 50, 120, 230, 400, ≥690 V
(2100-Gamma)
em conformidade com
EN 61243-3:2010
12...690 V AC/DC (2100-Beta)
6...1000 VAC, 6...1200 VDC
(2100-Gamma)
1 V
± (3% rdg + 3 LSD)
DC, 16 2/3 Hz...400 Hz
<1s
≥50 V AC, ≥120 V DC
Automático (AC/DC)
Intervalo total
Automático
≤3,5 mA AC/DC a 690 V AC/DC
(2100-Alpha / 2100-Beta)
≤3,5 mAAC a 1000 VAC /
≤4,5 mADC a 1200 VDC
(2100-Gamma)
(botões de carga não ativados)
11
8
