Beha-Amprobe 2100-Alpha Bedienungsanleitung Seite 61

2100-Gamma
11
1

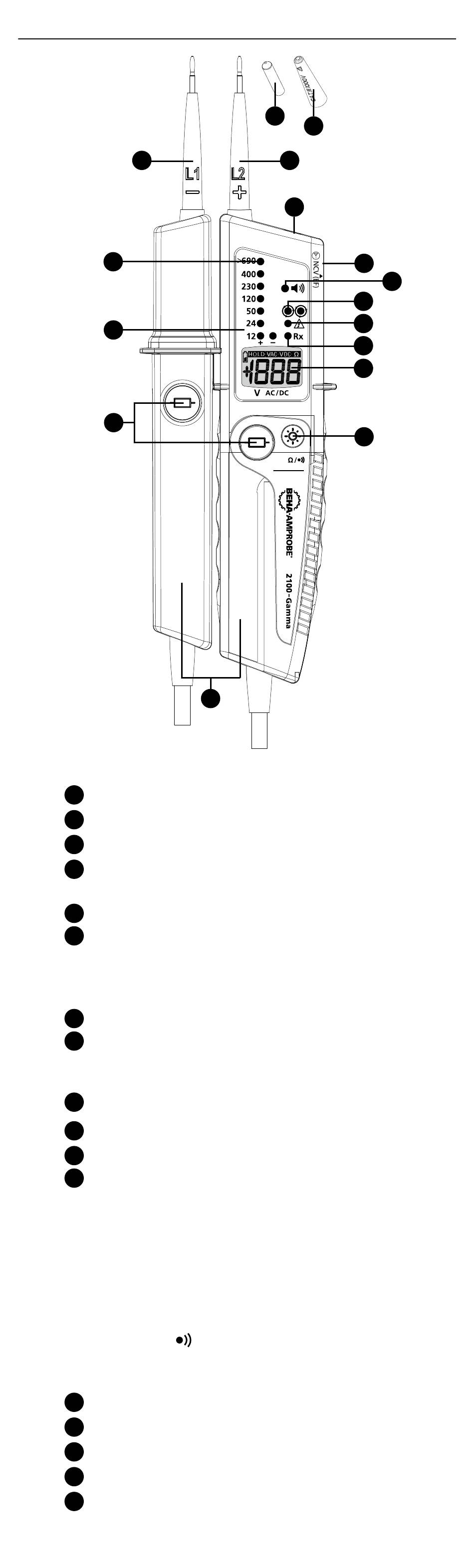

Puntale - (L1)
2
Puntale + (L2)
3
Serie di LED per l'indicatore di tensione
4
Illuminazione dell'area di misurazione / Torcia
(LED bianco)
5
LED per test fase unipolare
6
LED per indicazione della rotazione
di fase (rotazione di fase a destra su
2100-Alpha/2100-Beta, rotazione di fase a
destra/sinistra su 2100-Gamma)
7
LED per test di continuità (Rx)
8
LED per polarità (2100-Alpha/2100-Beta: 12 V
funziona quando i tasti per l'applicazione del
carico sono attivati)
9
Schermo LCD (2100-Beta/2100-Gamma)
10 Segnale acustico
11 Tasti per l'applicazione del carico
12 2100-Alpha: Tasto per torcia / test di
continuità (Rx)
2100-Beta: Tasto per torcia / test di continuità
(Rx) / memorizzazione dei dati (HOLD) /
accensione/spegnimento del tester
2100-Gamma: Tasto per torcia / test di
continuità (Rx), misurazione della resistenza
della funzione (Ω) / indicazione di bassa
resistenza " ", NCV/EF, memorizzazione dei
dati (HOLD) / accensione/spegnimento del
tester
13
Area di rilevamento NCV/EF (2100-Gamma)
14
Impugnatura
15 Cappucci protettivi del puntale GS 38
16
Prolunga puntale 4mm Ø (avvitabile)
17
Copertura protettiva puntale (non
visualizzata)
1
3
8
16
2
4
L
V/Rx
NCV
HOLD
14
3
15
13
10
6
R
5
7
9
12
2 sec
