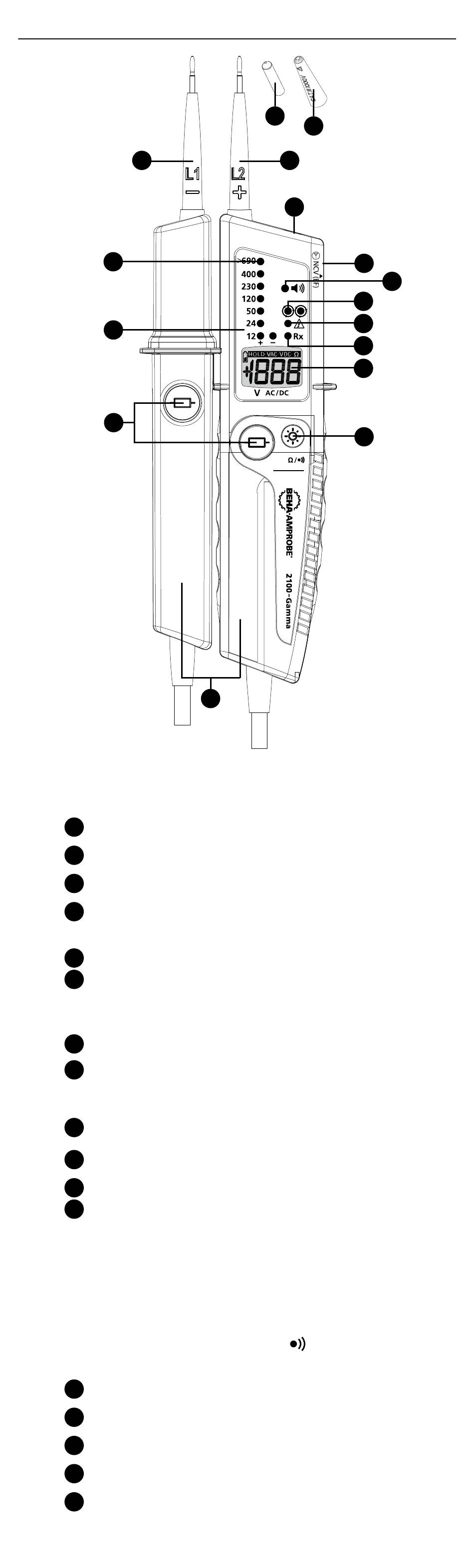

2100-Gamma
11
1
Håndtakprøvesonde - (L1)
2
Indikatorprøvesonde + (L2)
3
LED-rad for spenningsindikasjon
4
Målingsområdebelysning/Lommelykt (hvit
LED)
5
LED for enkeltpolet fasetest
6
LED for faserotasjonsindikasjon (faserotasjon
rett på 2100-Alpha/2100-Beta, faserotasjon
høyre/venstre på 2100-Gamma)
7
LED for kontinuitetstest (Rx)
8
LED for polaritet (2100-Alpha/2100-Beta: 12
V fungerer når trykknapper for belastning er
aktivert)
9
LCD-skjerm (2100-Beta/2100-Gamma)
10 Høyttaler for lydsignal
11
Trykknapper for belastning
12
2100-Alpha: Knappen for lommelykt/
kontinuitetstest (Rx)
2100-Beta: Knapp for lommelykt/
kontinuitetstest (Rx) / datahold (HOLD), slå
testeren av/på
2100-Gamma: Knappen for lommelykt/
kontinuitetstest (Rx), motstandsmåling (Ω)
/ lav motstandsindikasjon « », NCV/EF,
datahold (HOLD), slå på/av testeren
13 NCV/EF-registreringsområde (2100-Gamma)
14
Sondehåndtak
15
GS 38 beskyttende sondehetter
16
4 mm Ø prøvesondeforlengelse (kan skrus)
17
Vernedeksel for prøvesonde (ikke vist)
1
3
8
16
2
4
L
V/Rx
NCV
HOLD
14
3
15
13
10
6
R
5
7
9
12
2 sec
