4 Bedienung und Betrieb

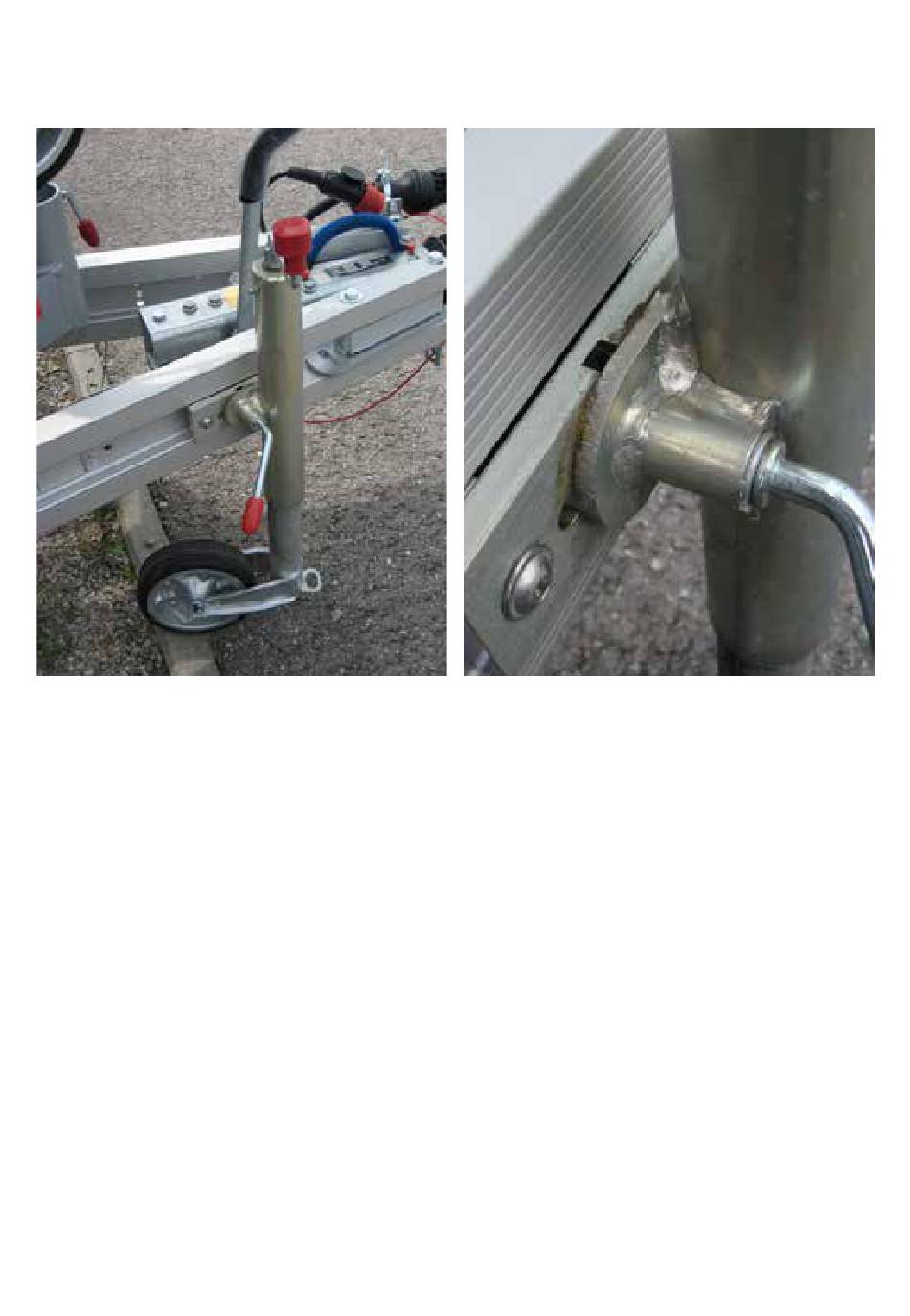

Klappbares Stützrad:
Zylinderrohr senkrecht stehend
•
Alle Transportanhänger mit Überfahreinrichtung (siehe "Überfahreinrichtungen*",
Seite 32) sind mit einem klappbaren Stützrad ausgerüstet. Zum Überfahren muss
das Stützrad um 90° umgeklappt werden.
•
Zum Umklappen des Stützrades die Knebelschraube durch Drehen entgegen dem
Uhrzeigersinn lösen. Das Stützrad muss sich ca. einen Zentimeter nach außen ver-
schieben lassen, bis die Arretierung komplett gelöst ist und es gedreht werden kann.
•
Anschließend Stützrad um 90° drehen und Knebelschrauben wieder vollständig anzie-
hen.
•
Durch das Umklappen des Stützrades kann die erforderliche Bodenfreiheit bei dem zu
ladenden Fahrzeug beim Überfahren deutlich reduziert werden.
•
Eine Verstellung des Zylinderkörpers in der Höhe ist nicht möglich. Bei zu geringer
Bodenfreiheit des Stützrades kann das Stützrad auch während der Fahrt umgeklappt
bleiben.
•
Zum Abstellen/Parken des Transportanhängers das Zylinderrohr auf identische Weise
wieder senkrecht stellen.
22 / 108
Betriebsanleitung Algema EURO-TRANS - Ausgabe 08/2020
Eder GmbH
Knebelschraube angezogen, ohne Spalt
zwischen Zylinderrohr und Deichsel.
