Wichtige Einzelheiten

BESCHREIBUNG DER IN DIESER
BEDIENUNGSANLEITUNG BENUTZTEN
SICHERHEITSPIKTOGRAMME
Dieses Symbol macht Sie auf gefährliche
Situationen aufmerksam.
betreffende Betrieb kann Personen
gefährden und zu Verletzungen führen.
Nach diesem Symbol folgen zusätzliche
Informationen.

ALLGEMEINE BESCHREIBUNG

Der

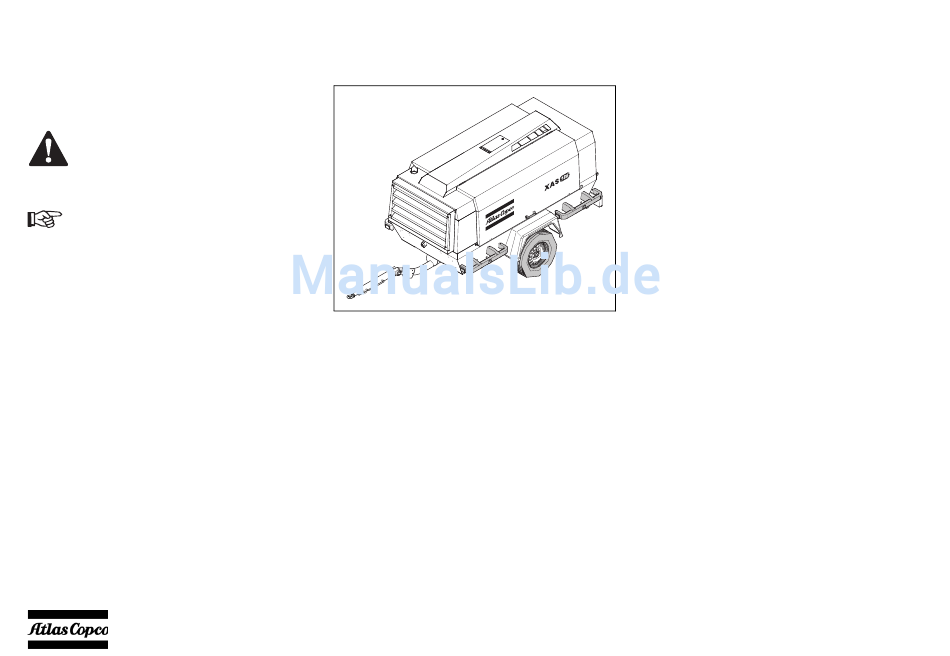

Die Kompressoren vom Typ XAHS 146 Dd, XATS
156 Dd, XAS 186 Dd, XAVS 166 Dd und XAHS 186
Dd sind schallgedämpfte, einstufige, öleingespritzte
Schraubenkompressoren,
nominellen effektiven Arbeitsdruck von 7 bar (102
psi) bis zu 12 bar (175 psi) (siehe Kapitel Technische
Daten).
Motor
Die Kompressoren
flüssigkeitsgekühlten Dieselmotor angetrieben.
Die Motorleistung wird über eine Hochleistungs-
Kupplung auf den Kompressor übertragen.
Alle Maschinen entsprechen den Tier 4I / Stage IIIB
Abgasnormen.
- 14 -
Kompressor
Im Kompressorgehäuse sind zwei auf Kugel- und
Rollenlagern montierten Schraubenläufer eingebaut.
Der vom Motor angetriebene Hauptläufer treibt den
Nebenläufer an. Das Element liefert stoßfreie Luft.
Eingespritztes Öl wird für Abdichtung, Kühlung und
Schmierung benutzt.
Kompressorölsystem
Das Öl wird durch Luftdruck vorverdichtet. Das
System hat keine Ölpumpe.
Das Öl wird im Luft/Öl-Behälter zuerst durch
Zentrifugalkraft
Ölabscheiderelement aus der Luft entfernt.
Der
ausgestattet.
Regelung
Der Kompressor ist mit einem kontinuierlichen
Regelsystem und einem Abblaseventil, das in der
entwickelt für einen
Entladeeinheit integriert ist, ausgestattet. Das Ventil
wird während des Betriebs durch den Luftbehälter
geschlossen und durch den Luftbehälterdruck über
das
Kompressor angehalten wird.
Wenn der Luftverbrauch zunimmt, sinkt der
werden durch einen
Luftbehälterdruck und umgekehrt.
Diese Druckschwankungen im Luftbehälter werden
durch das Regelventil erkannt, das mit Hilfe der
Steuerluft zur Entladeeinheit und dem elektronischen
Antriebsgeschwindigkeitsregler den Luftaustrag an
den Luftverbrauch anpaßt. Der Luftbehälterdruck
wird zwischen dem vorgewählten Betriebsdruck und
dem entsprechenden Entladedruck gehalten.
und danach durch
Behälter ist mit einer Ölstandanzeige
Kompressorelement geöffnet,
das
wenn der
