Baustufe 1 – Rumpf/Motoreinbau
Bauanleitung PAULA IV

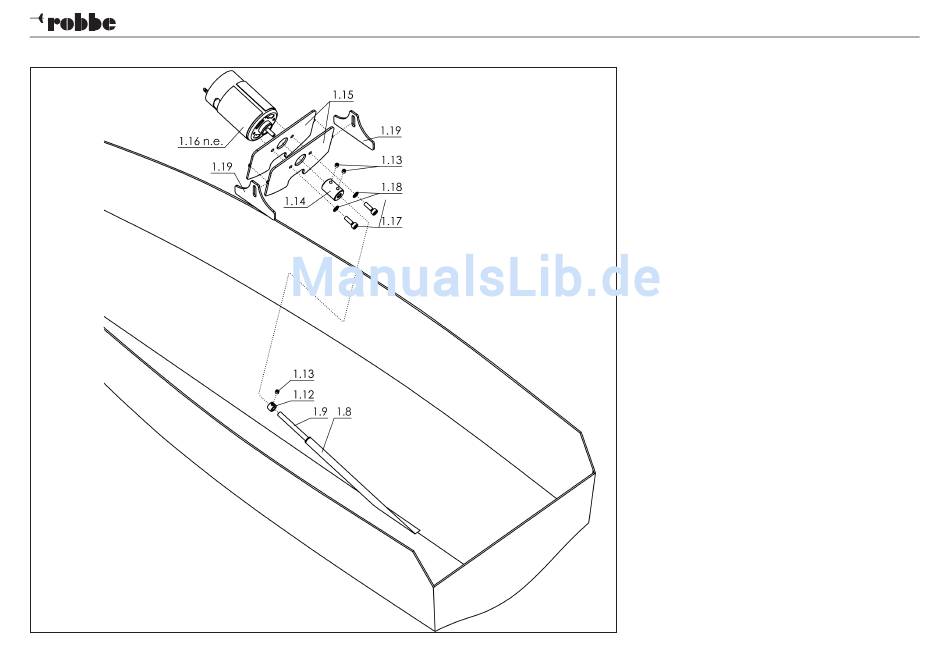

- Stellring 1.12 mit ISK-Stiftschraube 1.13 auf Welle 1.9
aufsetzen und bündig an Stevenrohr anschlagen.
- Wellenkupplung 1.14 vorerst lose auf Welle aufschieben.
- E- Motor 1.16 (n.e.) mit Schrauben 1.17 und Fächerschei-
ben 1.18 an die verdoppelten Träger 1.15 befestigen.
- E-Motoreinheit in die Wellenkupplung schieben, sodass
zwischen Motorwelle und Schiffswelle ca. 1mm Abstand
bleibt.
- ISK-Stiftschrauben 1.13 festziehen.
- Motorrspantadapter 1.19 seitlich an Motorträger und mit
der gesamten Motoreinheit in den Rumpf kleben. Das Ste-
venrohr kann nun innen „dicht" im Rumpf verklebt werden.
No. 1198
9
