Baustufe 6 – Endausstattung

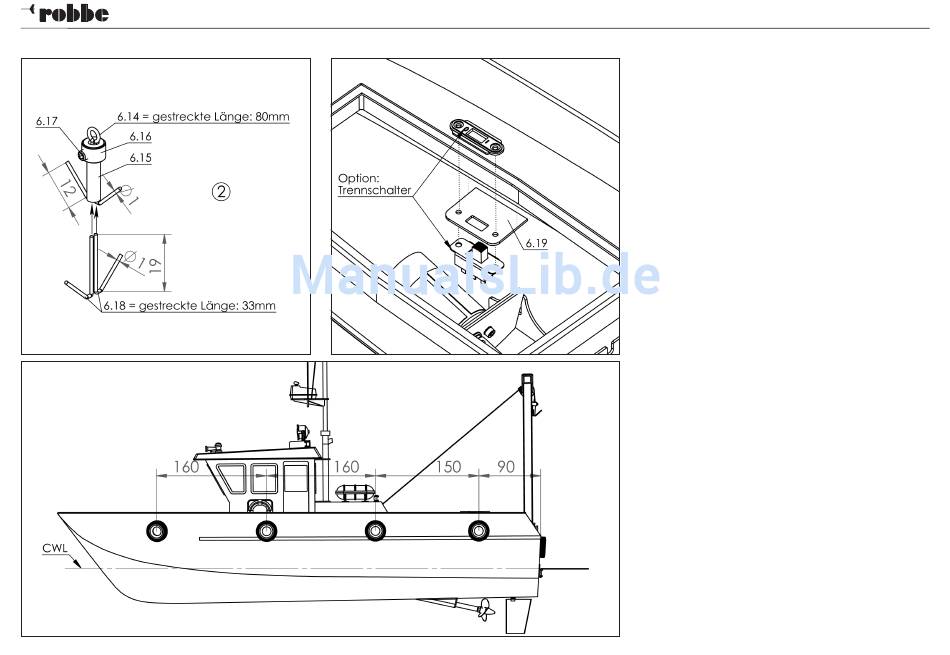

Haken 2
CWL = Wasserlinie
Trennschalter
Bauanleitung PAULA IV
- Teile aus Fräsplatte „C" austrennen.
- Bojenhalter 6.1 mit Stützen 6.2 versehen und fluchtend
zu den Ausformungen des Decks aufkleben. Dabei Maß
beachten.
- Fangdrahthalter 6.3 – 6-5 zusammenkleben. Die Positi-
onen am Heckspiegel durch anzeichnen mit einer Hilfslinie
festlegen und ankleben.
- Fangdrähte 6.7 (R+L) aus Ms.-Draht Ø1mm nach Zeich-
nung biegen und die Enden mit einer Hohlniete 6.6 verstär-
ken (Kleben / Löten).
- Magnetstreifen 6.8 in den Ausschnitt von 6.4 kleben.
- Scheuerleiste 6.9 hinten bündig, längsseits an die
Rumpfaußenwand kleben.
- Doppelkreuzpoller 6.10 wie dargestellt positionieren.
- 8x Fenderreifen 6.11 mit Halteleine 6.12 aus Takelgarn
an die Rumpfaußenwand hängen. Dazu direkt unter der
Rumpfoberkante eine kleine Bohrung Ø1,5mm setzen. Die
Positionen sind aus der Zeichnung „CWL = Wasserlinie" zu
entnehmen.
- 2x Fenderreifen 6.11 stumpf an den Heckspiegel kleben.
- Das beiliegende Takelgarn zur Herstellung der Hakenleine
6.13 dient zur statischen Hakenbefestigung. Sollte der Ha-
ken mit einer Winde betrieben werden, empfehlen wir ein
längeres Seil zu verwenden.
- Haken 6.14 – 6.18 wie gezeichnet herstellen und an 6.13
knoten.
- Für eine optionale Ausstattung mit einem Trennschalter
kann die Aufnahmeplatte 6.19 verwendet werden.
No. 1198
21
