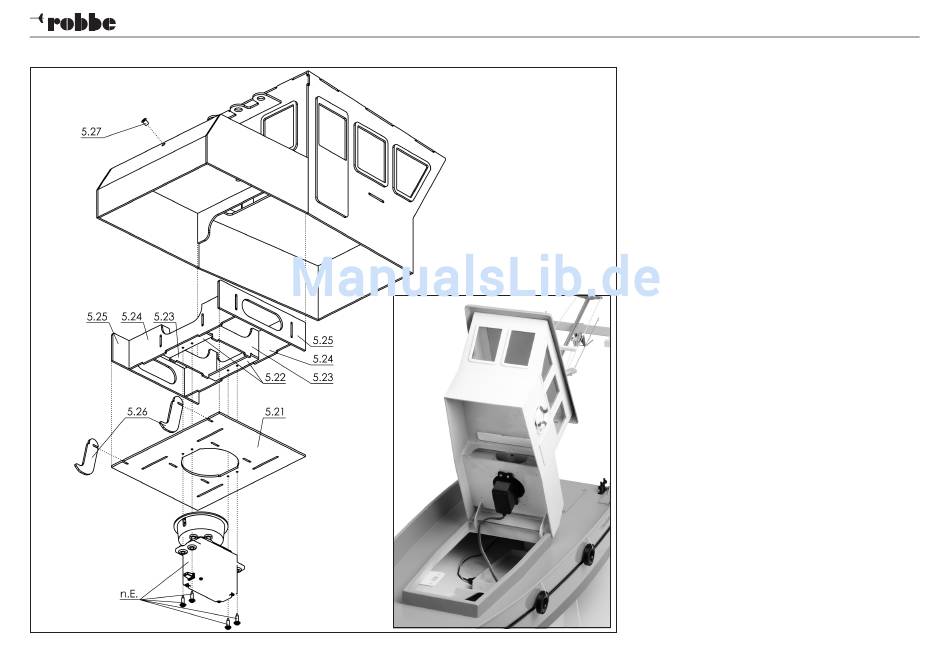

Baustufe 5.1 – Aufnahme für Windenservo
18
Bauanleitung PAULA IV
- Falls die Kranseil – Wickelfunktion mit einem Segelver-
stellservo ausgeführt werden soll, kann eine dafür vorge-
sehene Aufnahme eingebaut werden.
- Teile aus Fräsplatte "C" austrennen.
- Teile 5.21 – 5.25 zusammenbauen.
- Die Teile 5.26 sind als Halter für den Aufbau vorgesehen.
Diese verhindern bei eventuell stärkeren Zugkräften der
Winde, dass der komplette Aufbau vom Schiff gezogen
wird.
Es muss daher bei der Abnahme des Aufbaus vom
Deck darauf geachtet werden, das die Vorderkante des
Aufbaus zuerst angehoben (zum entriegeln) und erst
dann der gesamte Aufbau vom Deck entfernt werden
kann.
- Hohlniet 5.27 zur Seilführung in 5.16 kleben.
No. 1198
