Baustufe 2 – Ruder mit Anlenkung
Bauanleitung PAULA IV
- Servobefestigungseinheit und RC-Plateau mittig in den
Rumpf kleben.

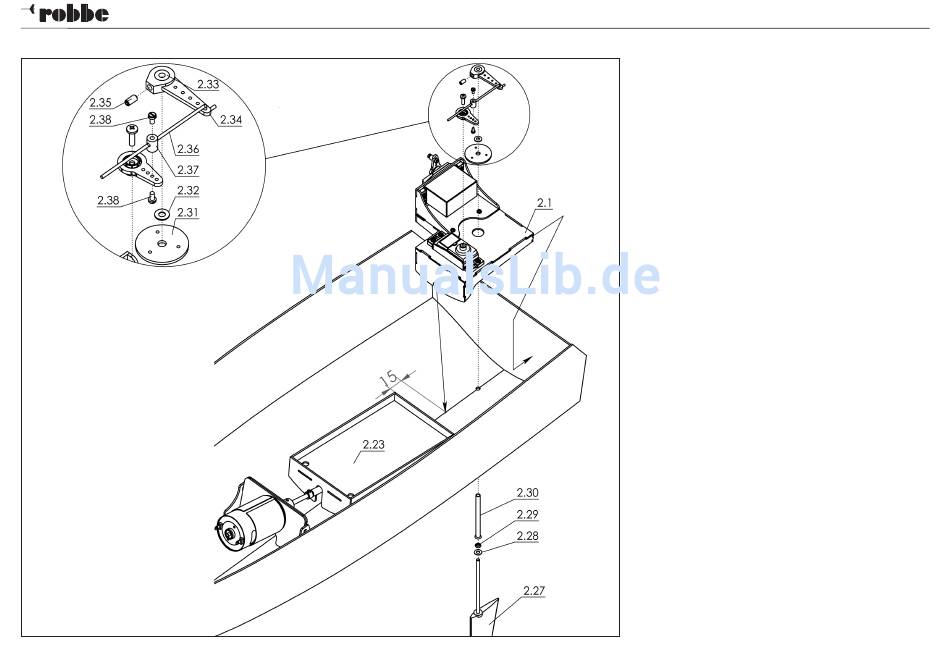

- Ruderbaugruppe 2.27-2.35 zusammenstecken, in Rumpf
und Servohalter einbauen und ausrichten. Die Zentrier-
scheibe 2.31 fixiert die Lage des Ruders.
- Ruderkoker 2.30 „dicht" mit Rumpf verkleben.
- Gestänge 2.36 in Anlenkhebel 2.33 einhängen.
- Gestängeverbinder 2.37 mit Schraube 2.38 an den Ser-
vohebel befestigen. Hinweis: Die Schraube sollte in der
spielfreien Einstellung mit einem Tropfen Sekundenkleber
gegen unerwünschtes Herausdrehen im Gestängeverbin-
der gesichert werden.
- Gestängebaugruppe mit den dargestellten Schrauben zu-
einander Fluchtend auf Servo und Ruderwelle setzen.
No. 1198
11
