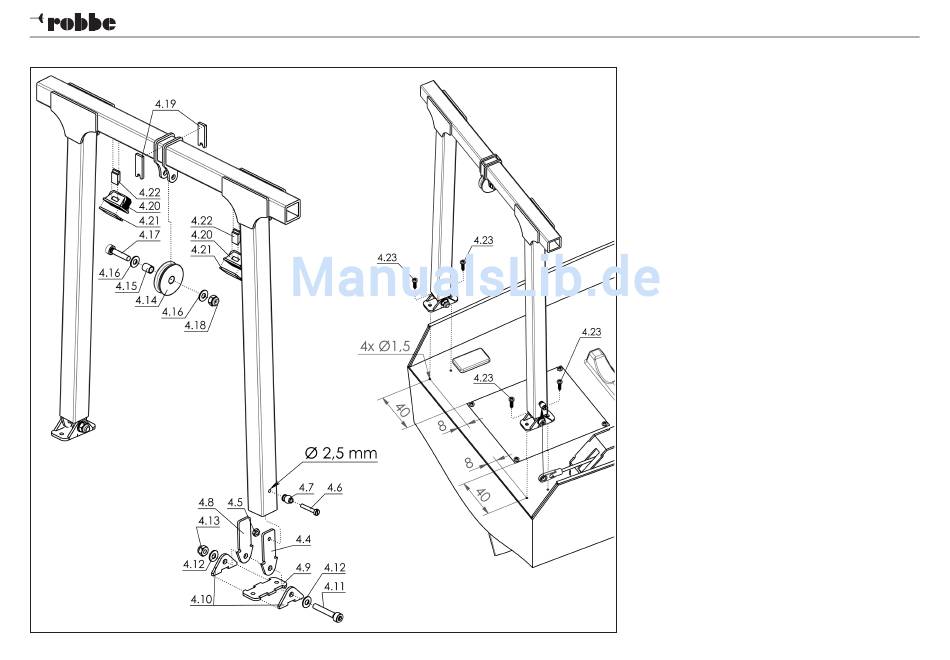

Baustufe 4 – Kran
Bauanleitung PAULA IV
- Bohrung Ø2,5 auf eine Außenseite des Kranelements 4.1
von 4.4 übertragen.
- Sechskantmutter 4.5 auf die Innenseite des entspre-
chenden Fußteils 4.4 deckungsgleich zu der bereits vor-
gegebenen, oberen Bohrung kleben. Hinweis: Die Fußteile
4.4 und 4.8 werden in die Vierkantrohre von 4.1 - unten
anschlagend gesetzt. 4.4 ist an der äußeren und 4.8 an
der Inneren Wand zu kleben. Erklärung: Der leicht unter-
schiedliche Bohrungsabstand gleicht den schrägen Winkel
der Elemente 4.1 aus.
- Kugel 4.7 mit Schraube 4.6 einsetzen.
- Lagerung 4.9 mit 4.10 montieren und mit 4.11-4.13 ver-
schrauben. Achtung: Die Schrauben nur vorsichtig beizie-
hen, um die Beweglichkeit des Krans zu erhalten.
- Seilrollen-Baugruppe 4.14-4,18 an die noch verschieb-
baren Rollenhalter 4.2 montieren. Mit den Seilführungen
4.19 die gesamte Baugruppe mittig positionieren und an
das horizontale Element 4.1 fixieren.
- Decksstrahler 4.20-4.22 zusammenbauen und wie darge-
stellt, anschlagend an 4.3 kleben.
- Bohrungen zur Befestigung des Krans nach Zeichnung
anfertigen und Kran mit den Schrauben 4.23 auf das Deck
setzen.
