ROBBE PAULA IV Anleitung Seite 13

Baustufe 3 – Deck
Bauanleitung PAULA IV

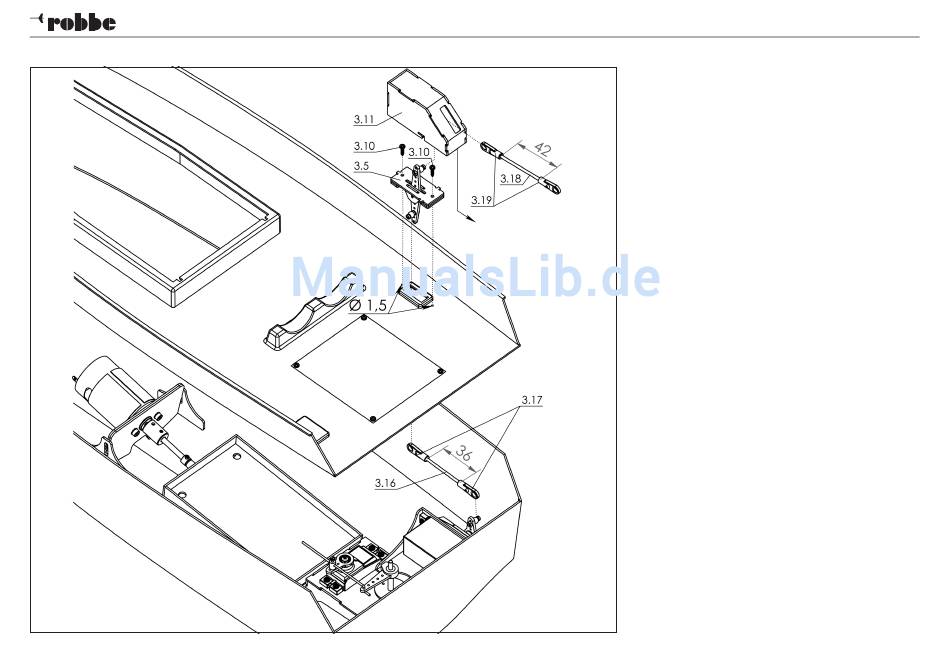

- Gestänge 3.16 und 3.18 mit den dazugehörigen Kugelbol-
zen versehen und wie angegeben auf Maß einstellen.
- Das vorbereitete Deck zur Aufnahme der Umlenkhebel-
Baugruppe abbohren.
- Umlenkhebel-Baugruppe probeweise mit Deck verschrau-
ben und Kastendemontierbarkeit prüfen. Der Kasten wird
durch Aufsetzen und Längsschieben arretiert. Sollte dies
nicht gut funktionieren, sind u.U. die gefrästen Zungen von
3.5 vorsichtig nachzubearbeiten.
- Sollte der Kran fixiert werden, sind die Schlitze von 3.5
mit Restmaterial auszustopfen, um die Beweglichkeit des
Hebels zu blockieren.
- Deck und Rumpf können jetzt verklebt werden. Die Umlau-
fenden Konturen verschleifen.
No. 1198
13
