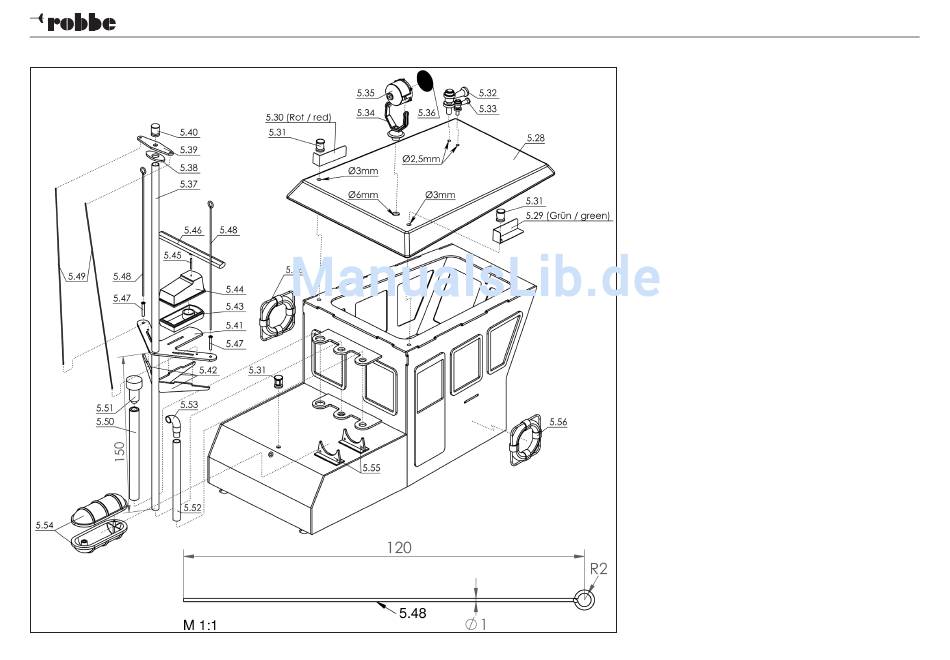

Baustufe 5.2 – Aufbau Mast/Dach
Bauanleitung PAULA IV
- Teile aus Fräsplatte „B" austrennen.
- Tiefziehteil 5.28 wie angegeben bohren. Die äußeren
Bohrungen Ø3mm von dem Frästeil 5.6 übernehmen. Das
Dach dabei möglichst weit „nach vorne" anhalten.
- Positionslampen mit Lampenboard 5.29-5.31 aufkleben.
- Einzellampe 5.31 konzentrisch zur Bohrung in der Aufbau-
platte 5.1 kleben.
- Nebelhörner und Suchscheinwerfer 5.32 – 5.36 aufkleben.
- Komplett vormontiertes Dach auf den Aufbau setzen.
Hinweis: Bitte darauf achten, dass die Rohre 5.37, 5.50,
5,52 noch etwas Luft zur Dachhinterkante behalten.
- Mastrohr 5.37 oben mit den Teilen 5.38 – 5.40 verschlie-
ßen.
- Radarträger 5.41 mit Dreieckverstärker 5.42 versehen, von
unten auf Mastrohr schieben (Maß 150mm) und winkelig
ausgerichtet zu 5.39, verkleben.
- Radargerät 5.43 – 5.46 zusammenbauen. Als Welle 5.45
ein Stück Ms.-Draht Ø1x10mm ablängen.
- 2x Antenne aus 5.48 aus Ø1mm Ms.-Draht nach Zeich-
nung herstellen und an der Unterkante mit der Hohlniete
5.47 (Löten / Kleben) versehen.
- Antennen in die äußeren Bohrungen des Radarträgers
einsetzen.
- 5.49 aus beiliegendem Takelgarn wie gezeigt zwischen
5.39 und 5.41 einknoten.
- Den kompletten Mast und die Attrappen 5.50 – 5.53 in die
Halter 5.20 einsetzen.
- Rettungsinselteile 5.54 und 5.55 wie dargestellt auf Platte
5.1 kleben.
- Die Rettungsringe 5.56 so auf die Seitenteile positionieren,
dass sie den Spalt der Fräsplatten überdecken.
