deutsch
► Spannschraube (3) so lange im Uhrzeigersinn
drehen, bis die Sägekette an der Führungs‐
schiene anliegt. Dabei die Treibglieder der
Sägekette in die Nut der Führungsschiene füh‐
ren.
Die Führungsschiene (6) und die Sägekette
liegen an der Motorsäge an.
► Kettenraddeckel (2) so an die Motorsäge anle‐
gen, dass er bündig mit der Motorsäge ist.
► Muttern (1) aufdrehen und fest anziehen.
6.1.2 Führungsschiene und Sägekette
abbauen
► Motor abstellen und Kettenbremse einlegen.
► Schnitttiefenbegrenzer abbauen.
► Muttern so lange gegen den Uhrzeigersinn
drehen, bis sich der Kettenraddeckel abneh‐
men lässt.
► Kettenraddeckel abnehmen.
► Spannschraube bis zum Anschlag gegen den
Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
► Führungsschiene und Sägekette abnehmen.

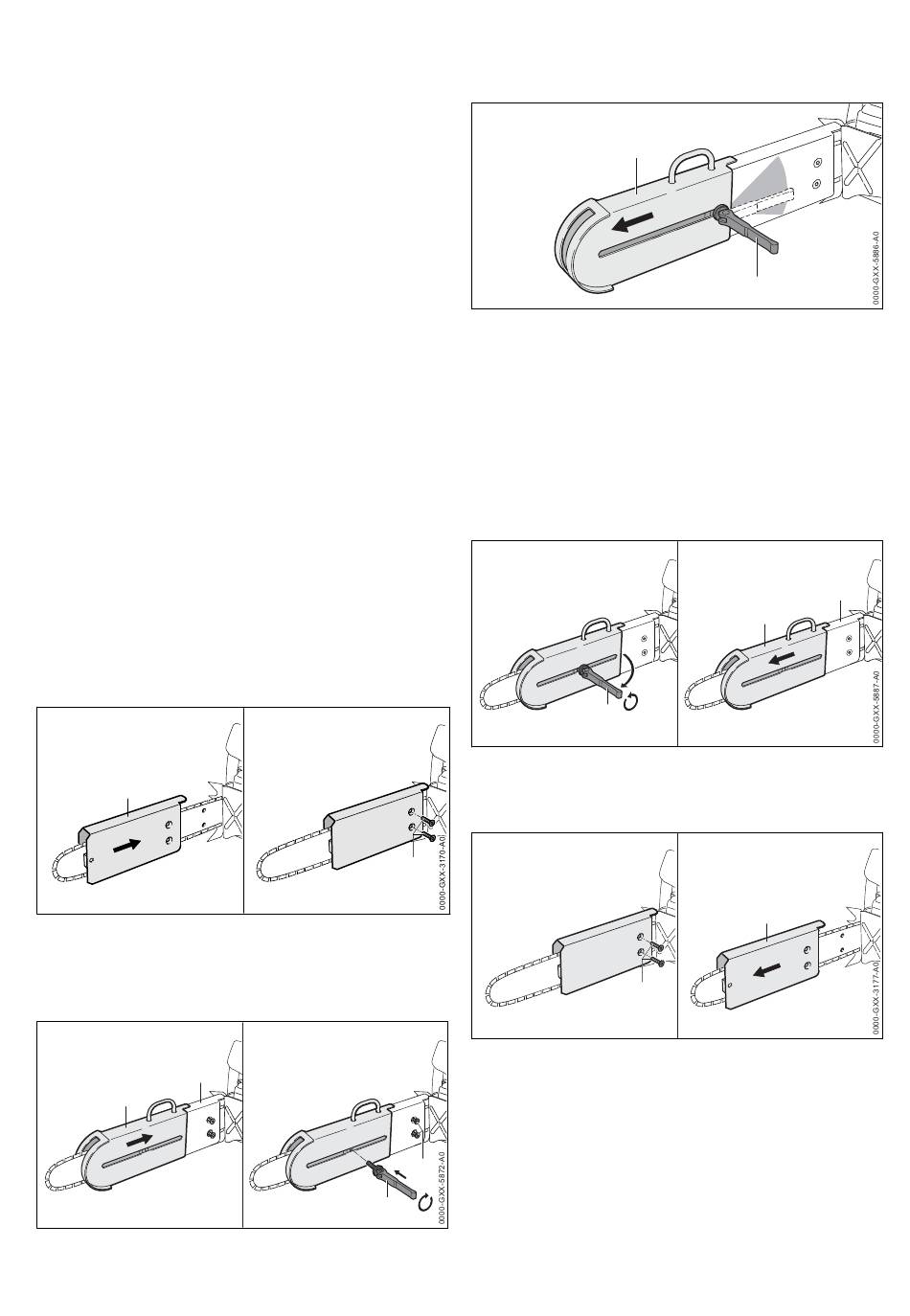

6.2 Schnitttiefenbegrenzer
anbauen und abbauen
6.2.1 Schnitttiefenbegrenzer anbauen
► Motor abstellen und Kettenbremse einlegen.
► Führungsschiene und Sägekette anbauen.
1
► Führung (1) so über die Führungsschiene
schieben, dass die Öffnung der Führung (1)
nach unten zeigt.
► Schrauben (2) eindrehen.
1
3
► Schieber (3) über die Führung (1) schieben.
68
► Schnellspanner (4) eindrehen.
► Schrauben (2) fest anziehen.
► Schieber (3) bis zum Anschlag in Richtung
Schienenspitze schieben.
► Schnellspanner (4) in Richtung des
Bereichs (A) vollständig zuklappen.
Der Schieber (3) kann nicht mehr verschoben
werden und der Schnellspanner (4) liegt im
Bereich (A) am Schnitttiefenbegrenzer an.
6.2.2
► Motor abstellen und Kettenbremse einlegen.
► Schnellspanner (1) aufklappen.
► Schnellspanner (1) herausdrehen.
► Schieber (2) von der Führung (3) ziehen.
2
► Schrauben (4) herausdrehen.
► Führung (3) von der Führungsschiene ziehen.
6.3 Sägekette spannen
Während der Arbeit dehnt sich die Sägekette aus
2
oder zieht sich zusammen. Die Spannung der
Sägekette ändert sich. Während der Arbeit muss
4
die Spannung der Sägekette regelmäßig geprüft
und nachgespannt werden.
► Motor abstellen und Kettenbremse einlegen.
6 Motorsäge zusammenbauen
3
Schnitttiefenbegrenzer abbauen
1
4
0458-787-7621-B. VA0.M20.
A
4
3
2
3
