3 Overzicht

3 Overzicht

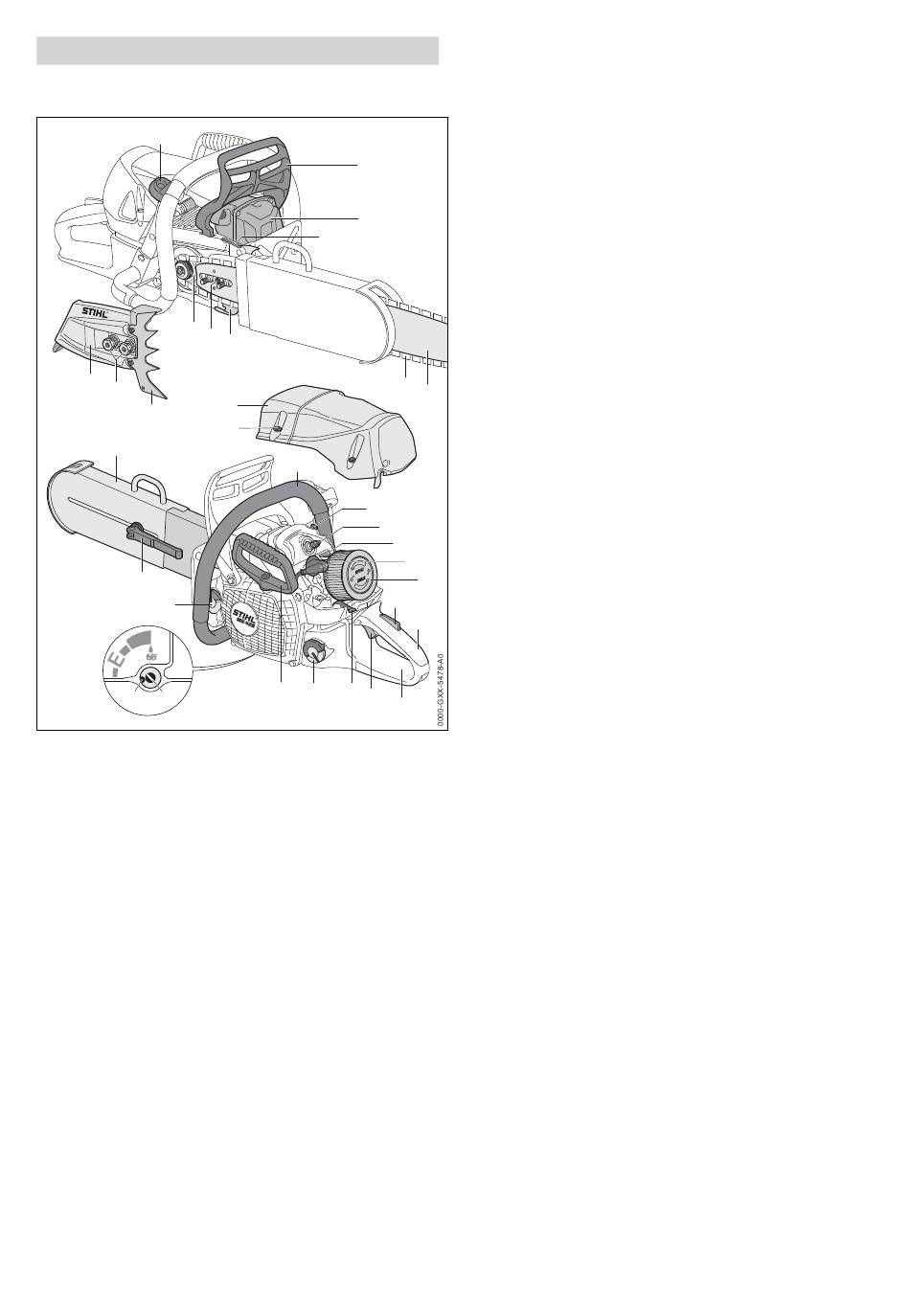

3.1 Kettingzaag
1
8
7
9 10
11
31
30
29
28 27
1 Gereedschaphouders
In de gereedschaphouder wordt de combi‐
sleutel ondergebracht.
2 Voorste handbeschermer
De voorste handbeschermer beschermt de
linkerhand tegen het contact met de zaagket‐
ting, dient voor het inschakelen van de ket‐
tingrem en schakelt bij een terugslag de ket‐
tingrem automatisch in.
3 Uitlaatdemper
De uitlaatdemper reduceert de geluidsemissie
van de kettingzaag.
4 Zaagblad
Het zaagblad geleidt de zaagketting.
5 Zaagketting
De zaagketting zaagt het hout.
6 Kettingvanger
De kettingvanger vangt een weggeworpen of
gebroken zaagketting op.
7 Spanbout
De spanbout dient voor het instellen van de
kettingspanning.
0458-787-7621-B. VA0.M20.
2
3
#
6
12
13
14
15
16
20
26 25 24
23
8 Kettingtandwiel
Het kettingtandwiel drijft de zaagketting aan.
9 Kettingtandwieldeksel
Het kettingtandwieldeksel dekt het ketting‐
tandwiel af en bevestigt het zaagblad op de
kettingzaag.
10 Moeren
De moeren bevestigen het kettingtandwiel‐
deksel op de kettingzaag.
11 Kam
De kam ligt tijdens de werkzaamheden met
de kettingzaag tegen het hout.
12 Kap
De kap dekt de motor af.
5
4
13 Kapsluitdop
De kapsluitdop bevestigt de kap op de ket‐
tingzaag.
14 Draagbeugel
De draagbeugel dient voor het vasthouden,
hanteren en dragen van de kettingzaag.
15 Decompressieklep
17
18
De decompressieklep vergemakkelijkt het
19
starten van de motor.
16 Bougie
21
De bougie ontsteekt het brandstof-luchtmeng‐
sel in de motor.
17 Schuif
22
De schuif dient voor het instellen van de
zomer- of winterstand.
18 Bougiesteker
De bougiesteker verbindt de bougiekabel met
de bougie.
19 Luchtfilter
Het luchtfilter filtert de door de motor aange‐
zogen lucht.
20 Gashendelblokkering
De gashendelblokkering dient voor het
deblokkeren van de gashendel.
21 Bedieningshandgreep
De bedieningshandgreep dient voor het
bedienen, vasthouden en hanteren van de
kettingzaag.
22 Achterste handbeschermer
De achterste handbeschermer beschermt de
rechterhand tegen contact met een wegge‐
worpen of gebroken zaagketting.
23 Gashendel
De gashendel dient voor het accelereren van
de motor.
