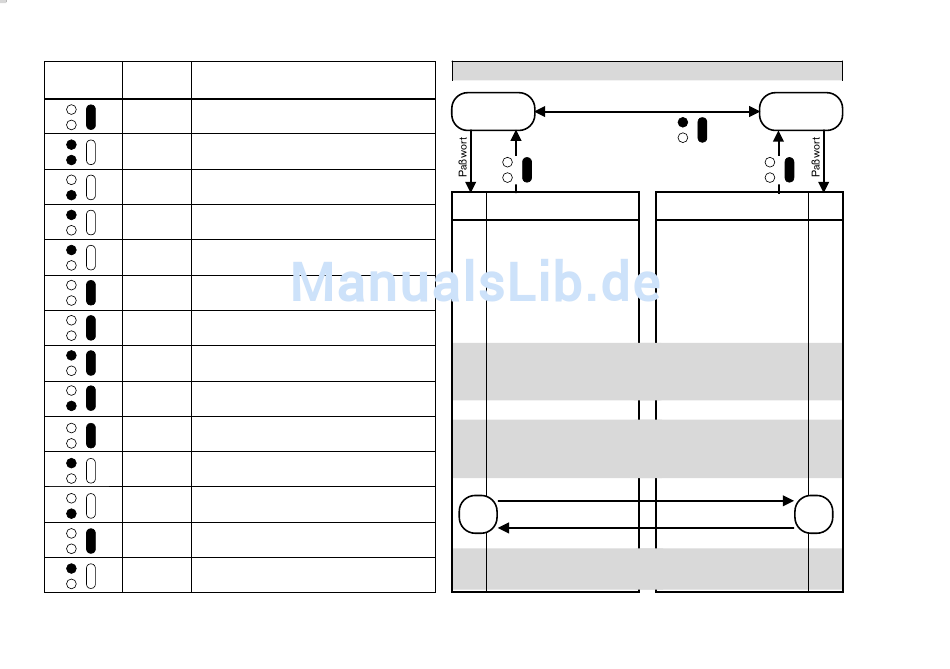

Übersicht Tastenbelegung
Tasten- Zeit in Funktion
kombination Sekunden
Einschalten
Ausschalten
Anzeige Ladezustand
max. 3 Anzeige-Test und Beleuchtung für
30 Sekunden einschalten
mind. 5 Anzeige-Test und Beleuchtung bis zum
Ausschalten eingeschaltet
Alarme quittieren (A1, A2, BAT)
Halbauto. Nullpunktjustierung nach Laden
(nur wenn Betriebsart 25.7 aktiviert)
Meßbereichsumschaltung
(nur wenn Betriebsart 25.5 aktiviert)
Spitzenwertmessung
(nur wenn Betriebsart 25.6 aktiviert)
mind. 5 Paßwort Eingabe
Einstellfunktion für Paßwort, Betriebsart
und Wert (Inkrement)
Einstellfunktion für Paßwort, Betriebsart
und Wert (Dekrement)
Aktivieren einer Betriebsart
bzw. deaktivieren
Bestätigung
(z.B. Grundinitialisierung, 40.0, 41.0)
4
Übersicht Programm- / Gerätestruktur
Nach dem Einschalten befindet sich das Gerät in einem der beiden Meßbereiche
wenn Betriebsart 25.5 aktiviert ist:
Meßbereich
% UEG
Umschaltung durch
Tastenkombination:
0.0 Meßbetrieb UEG
20.0 Nullpunkt UEG
20.1 Verstärkung UEG
21.0 A1 Alarmschwelle UEG
21.1 A2 Alarmschwelle UEG
25.0 Umschaltung UEG / LEL
25.1
Betriebssignal
25.2 Ausschaltverbot
25.3 Meßbetrieb ohne Anzeige
25.4 CH4 Symbol für UEG
Freigabe Meßbereichsumschaltung
25.5
Freigabe Spitzenwertmessung
25.6
Halbautomatische Nullpunktjustierung
25.7
Meßbereichswechsel % UEG → Vol.-%
41.0
Meßbereichswechsel Vol.-% → % UEG
50.0 Grundinitialisierung
70.0 neues Paßwort einstellen
Die Einstellungen der grau hinterlegten Punkte sind für beide Meßbereiche gültig.
Meßbereich
VOL.%
Meßbetrieb Vol.-% 0.0
Nullpunkt Vol.-% 20.0
Verstärkung Wärmetönung 20.1
A1 Alarmschwelle Vol.-% 21.0
A2 Alarmschwelle Vol.-% 21.1
Verstärkung Wärmeleitung 23.1
25.1
25.2
25.3
CH4 Symbol für Vol.-% 25.4
25.5
25.6
25.7
40.0
50.0
70.0
