Dräger Polytron 3500/7500, Installationshinweis
Jede Handhabung an dem Dräger Polytron 3500 bzw. Dräger Polytron 7500
setzt die genaue Kenntnis und Beachtung der Gebrauchsanweisung Dräger
Polytron 3500 bzw. Dräger Polytron 7500 voraus!
Dräger Polytron 3500/7500 montieren
Polarität, Kabelverlegung und Sitz der Anschlussklemmen prüfen, gege-
benenfalls korrigieren (siehe Installationshinweis Pyrolyzer Docking Station,
90 23 925).
Dräger Polytron 3500/7500 auspacken.

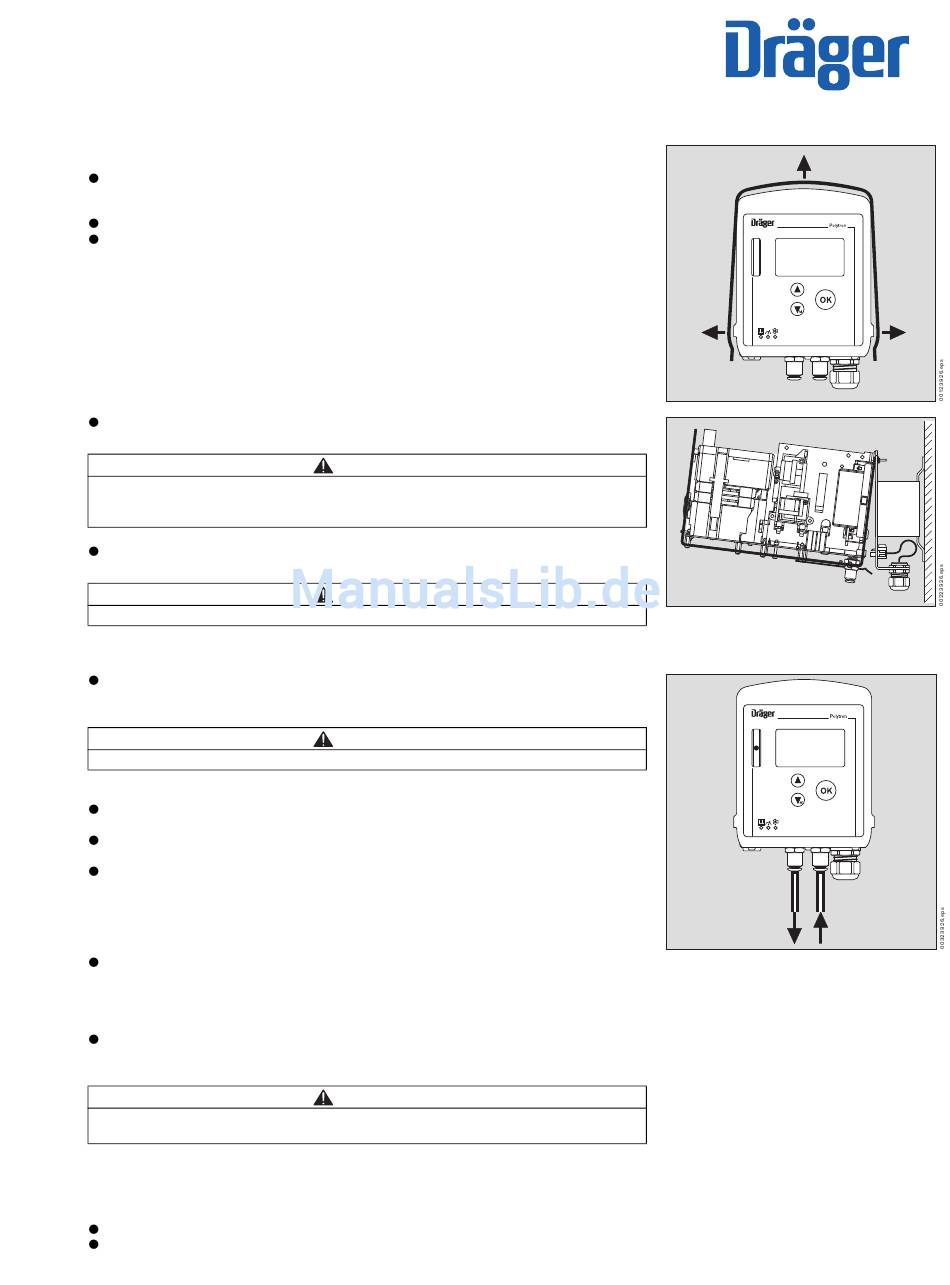

Deckel des Polytron 3500/7500 entfernen, dazu
1 Deckel an beiden Seiten leicht auseinander ziehen und
2 nach oben abheben.
Polytron 3500/7500 mit den Metallhaken in die vorgesehenen Kerben an der
Docking Station einhängen.
Die elektrische Verbindung über die Steckerleiste muß sicher hergestellt sein, d.h.
der Sicherungshaken (3) auf der Unterseite muss in der Docking Station einra-
sten.
Deckel wieder über das montierte Gerät schieben bis er an den Seiten eingera-
stet ist.
Es dürfen keine Kabel oder Schläuche eingeklemmt sein.
Schläuche anschließen – Schlauch in den Schnellverschluss an der Unterseite
des Gerätes einstecken, bis zum Anschlag (erhöhter Widerstand).
4 Gaseingang von der Ansaugstelle rechter Anschluss.
Es ist ein geeigneter externer Staubfilter zu verwenden.
5 Gasausgang zur Absaugung linker Anschluss.
An den Schläuchen ziehen, um diese auf festen Sitz zu überprüfen.
Nach Einschalten der Spannung läuft das Gerät ein.
6 Die Kugel der Flowröhre sollte auf halber Höhe schweben.
Gerät kalibrieren und Verschlauchung auf Dichtigkeit überprüfen.
Dräger Polytron 3500/7500 demontieren
Schläuche lösen:
Zum Lösen der Schlauchverbindung den Sicherungsring am Schnellverschluß
noch oben drücken und halten. Der Schlauch ist jetzt entriegelt und kann her-
ausgezogen werden.
Sicherungshaken an der Geräteunterseite lösen, das
Dräger Polytron 3500/7500 leicht anwinkeln bis elektrische Verbindung gelöst
ist, dann oben aushängen und nach vorn wegnehmen.
Verbrennungsgefahr! Bei geöffnetem Gerät können Teile des Gerätes (z. B. der
Ofen) noch heiß sein. Ca. 15 Minuten warten.
Im Betrieb beachten
Keine Flüssigkeiten in die Belüftungslöcher eindringen lassen.
Belüftungsöffnungnen nicht verschließen.
VORSICHT
VORSICHT
VORSICHT
VORSICHT
