Dräger Polytron 3500/7500, Installationshinweis
Jede Handhabung an dem Dräger Polytron 3500 bzw. Dräger Polytron 7500 setzt die
genaue Kenntnis und Beachtung der Gebrauchsanweisung Dräger Polytron 3500
(90 23 928) bzw. Dräger Polytron 7500 (90 23 927) voraus!
Dräger Polytron 3500/7500 montieren
Polarität, Kabelverlegung und Sitz der Anschlussklemmen prüfen, gegebenenfalls
korrigieren (siehe Installationshinweis Pyrolyzer Docking Station, 90 23 925).
Dräger Polytron 3500/7500 auspacken.

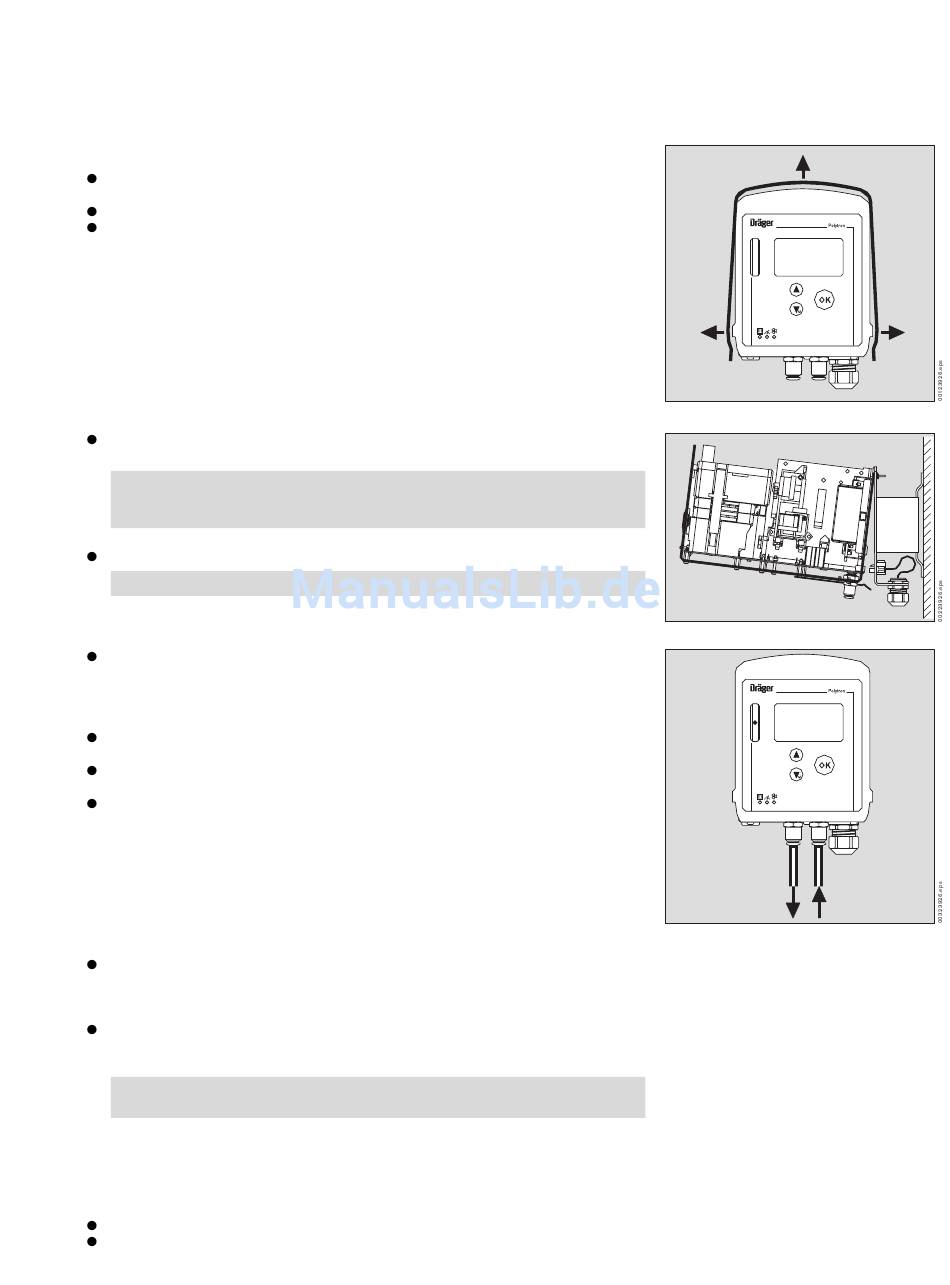

Deckel des Polytron 3500/7500 entfernen, dazu
1 Deckel an beiden Seiten leicht auseinander ziehen und
2 nach oben abheben.
Polytron 3500/7500 mit den Metallhaken in die vorgesehenen Kerben an der Docking
Station einhängen.
Achtung! Die elektrische Verbindung über die Steckerleiste muß sauber hergestellt
sein, d.h. der Sicherungshaken (3) auf der Unterseite muss in der Docking Station
einrasten.
Deckel wieder über das montierte Gerät schieben bis er an den Seiten eingerastet ist.
Achtung! Es dürfen keine Kabel oder interne Schläuche eingeklemmt sein.
Schläuche anschließen – Schlauch in den Schnellverschluss an der Unterseite des
Gerätes einstecken, bis zum Anschlag (erhöhter Widerstand).
4 Gaseingang von der Ansaugstelle rechter Anschluss (mit O-Ring markiert).
5 Gasausgang zur Absaugung linker Anschluss.
An den Schläuchen ziehen und diese auf festen Sitz überprüfen
Nach Einschalten der Spannung läuft das Gerät ein.
6 Die Kugel der Flowröhre sollte auf halber Höhe schweben.
Gerät gegebenenfalls kalibrieren und Verschlauchung auf Dichtigkeit überprüfen.
Dräger Polytron 3500/7500 demontieren
Schläuche lösen:
Zum Lösen der Schlauchverbindung den Sicherungsring am Schnellverschluß noch oben
drücken. Der Schlauch ist jetzt entriegelt und kann herausgezogen werden.
Sicherungshaken an der Geräteunterseite lösen, das Polytron 3500/7500 leicht an-
winkeln bis elektrische Verbindung gelöst ist, dann oben aushängen und nach vorn weg-
nehmen.
Achtung: Verbrennungsgefahr! Bei geöffnetem Gerät können Teile des Gerätes (z.
B. der Ofen) noch heiß sein. Ca. 15 Minuten warten.
Im Betrieb beachten
Keine Flüssigkeiten in die Belüftungslöcher eindringen lassen.
Belüftungsöffnungnen nicht verschließen.
