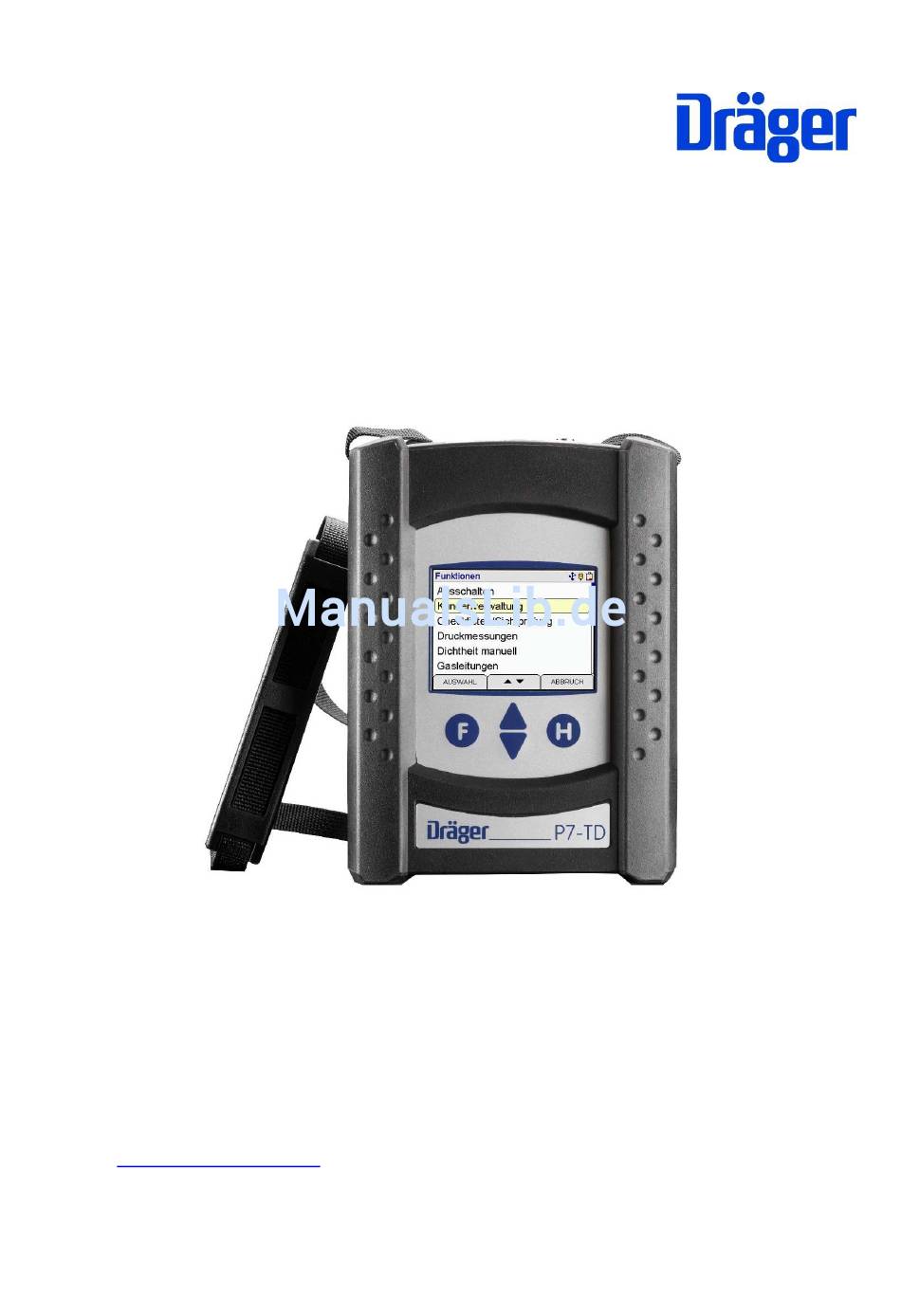

- Seite 1 Bedienungsanleitung Dräger P7-TD Dräger MSI GmbH Rohrstraße 32 58093 Hagen Tel.: 02331 95 84 0 Fax: 02331 95 84 29 e-mail: msi.info@draeger.com 5695075 Edition 01 – June 2017...
-
Seite 2: Inhaltsverzeichnis
9.1 Allgemeine Informationen ..................11 9.2 Auswahl der Gasleitungsprüfung ................11 9.3 Feststellung der Gebrauchsfähigkeit nach TRGI G 600 und G 5952 ......12 9.3.1 Allgemeines zur Leckmengenmessung mit dem MSI P7-TD ......12 9.3.2 Vorbereitungen zur Leckmengenmessung ............13 9.3.3 Stabilisierung ...................... 14 9.3.4 Leckmengenmessung .................. - Seite 3 Bedienungsanleitung Dräger P7-TD 13.1 Dichtheits- und Belastungsprüfungen ..............23 13.2 Beendigung oder Abbruch von Leitungsprüfungen ..........24 15. Datenspeicher ......................24 15.1 Messungen speichern ..................... 24 15.2 Datenspeicherfunktionen ..................25 15.3 Informationsfunktion ....................25 15.4 Daten zeigen und einzelnen Datensatz löschen ............. 25 15.6 Messdaten löschen ....................
-
Seite 4: Hinweise
Seit 2005 gelten EU-weite Vorschriften zur Entsorgung von Elektro- und Elektronikge- räten. Wesentlicher Inhalt ist, dass für private Haushalte Sammel- und Recyclingmög- lichkeiten eingerichtet sind. Da die MSI P7-TD nicht für die Nutzung in privaten Haus- halten registriert sind, dürfen sie auch nicht über solche Wege entsorgt werden. -
Seite 5: Das Messgerät
Bedienungsanleitung Dräger P7-TD 2. Das Messgerät Das P7-TD ist ein elektronisches Mehrkanalmessgerät, es ermöglicht vielfältige Prüfungen von mit Gasen, Luft oder Wasser gefüllten Rohrleitungen und Behältern. Alle Prüfungen und Messungen können durch Ausdruck oder durch Speicherung dokumen- tiert werden. Beleuchtetes Farbdisplay mit Touchscreen Bedientasten "F, ▲, ▼, H"... -
Seite 6: Bedienung
Die Belegung der Bedientasten wird jeweils in der letzten Zeile des Displays ange- zeigt. Das P7-TD ist mit einem Touchscreen ausgestattet. Eine Berührung des Bildschirms an den entsprechenden Punkten ersetzt den Tastenbefehl. Durch Ziehen über den Bildschirm kann die Anzeige gescrollt werden. Bei der Eingabe von Zahlenwerten (z.B. Prüfdruck) kann durch diagonales Ziehen über den Bildschirm der Zahlenwert geändert werden. -
Seite 7: Infofenster Und Hilfefunktion
Bedienungsanleitung Dräger P7-TD Mit (lll) wird ein Kontextmenü geöffnet. In Abhängigkeit des Menüpunktes bietet das Kontextmenü unterschiedliche Bearbeitungsmöglichkeiten und Befehle. In der Ergebnisanzeige wird mit (REF) eine vorher angewählte Kundennummer angezeigt. Die Kundennummer kann vor dem Abspeichern geändert werden. Kundendaten und Kommentare können über eine eingeblendete Tastatur eingegeben wer- den. -
Seite 8: Ergebnisanzeige
Bedienungsanleitung Dräger P7-TD 3.3 Ergebnisanzeige Nach Beendigung einer Messung erscheint eine Ergebnis-an- zeige. Mit kann durch die Ergebnisanzeige gescrollt wer- (▲▼) den. wird ein Referenzdatensatz angezeigt. Dieser be- (REF) steht aus einem vor der Messung ausgewählten Kundenda- tensatz und dem ausgewählten Prüfer. -
Seite 9: Auswahl Und Eingabe Von Kundendaten
Bedienungsanleitung Dräger P7-TD 5. Auswahl und Eingabe von Kundendaten Mit der PC-Software besteht die Möglichkeit, Kundennummer, Kundenname und Kundendaten zu erstellen und zum Mess- gerät zu übertragen. Sind Kundendaten im Gerät gespeichert, kann mit dieser Funktion ein Kunde ausgewählt und Daten Messungen unter diesem Kunden abgespeichert werden. -
Seite 10: Checklisten / Sichtprüfung
Bedienungsanleitung Dräger P7-TD 6.Checklisten / Sichtprüfung Das Ergebnis der Sichtprüfung kann mit einem Kommentar versehen und dokumentiert werden. Mit der Profi-Software PC200P können Checklisten konfiguriert werden. Bis zu 4 unter- schiedliche Checklisten mit jeweils bis zu 20 Checkpunkten können im Gerät abgelegt, be- arbeitet und dokumentiert werden. -
Seite 11: Durchführung Von Druckmessungen
Bedienungsanleitung Dräger P7-TD 7.2 Durchführung von Druckmessungen D en Prüfnippel des zu messenden Druckbehälters oder der zu messenden Druckleitung mittels eines Druckschlauchs mit dem entsprechenden Druckeingang des Messgerätes verbin- den. Bei der Hochdruckmessungen den zu messenden Druck- behälter oder die zu messende Leitung mittels Adapter mit dem externen Hochdrucksensor verbinden. -
Seite 12: Manuelle Dichtheitsprüfung
Bedienungsanleitung Dräger P7-TD 8. Manuelle Dichtheitsprüfung Bei der manuellen Dichtheitsprüfung lassen sich Prüfdruck, Stabilisierungszeit und Messzeit einstellen. Messkanal auswählen: 0 – 150 mbar, 0 – 1 bar oder 0 – 25 bar. Prüfdruck auswählen: 30 mbar – 150 mbar, 0,1 bar – 1,0 bar oder 1 bar – 24 bar. -
Seite 13: Feststellung Der Gebrauchsfähigkeit Nach Trgi G 600 Und G 5952
Anlage binnen 4 Wochen instand gesetzt werden. 9.3.1 Allgemeines zur Leckmengenmessung mit dem MSI P7-TD Das MSI P7-TD erlaubt die Feststellung der Gebrauchsfähigkeit von Gasleitungen nach TRGI G 600 und Prüfgrundlage G 5952 bei Betriebsdruck. Das Verfahren hierzu (Ver- gleichsleck) ist patentiert. -
Seite 14: Vorbereitungen Zur Leckmengenmessung
Bedienungsanleitung Dräger P7-TD 9.3.2 Vorbereitungen zur Leckmengenmessung Standardleckmessung oder Leckmessung mit Reglerabsen- kung auswählen. Gasart auswählen. Bei Betriebsdrücken > 30 mbar ist der tatsächliche Betriebs- druck als Sollbetriebsdruck anzusetzen, sonst ist der Betriebs- druck auf 23,00 mbar einzustellen. Betriebsdruck übernehmen und Verbindung zum System her- stellen. -
Seite 15: Stabilisierung
Bedienungsanleitung Dräger P7-TD 9.3.3 Stabilisierung Die Stabilisierung des Gasdrucks dauert ca. 2 bis 10 min. An- gezeigt werden der aktuelle Druck in der zu prüfenden Gaslei- tung, die bisher verstrichene Stabilisierungszeit und der bishe- rige Druckabfall (negative Werte bedeuten, dass der Druck in der Gasleitung gestiegen ist, z. -
Seite 16: Dichtheitsprüfungen Nach Dvgw Trgi 2008 Arbeitsblatt G 600
Gasleitung für die vorgeschriebene Zeit gemessen. Die Stabilisierungs- und Prüfzeiten sind je nach Volumen der zu prüfenden Leitung (Leitungsabschnitte) festgelegt. 9.4.1 Automatische Dichtheitsprüfung Das P7-TD ermöglicht eine direkte Anwahl und eine automati- sche Bestimmung des Gasleitungsvolumens. Die automatische Bestimmung des Gasleitungsvolumens kann bei wesentlich geänderten in Betrieb befindlichen Leitun-... -
Seite 17: Dichtheitsprüfung Mit Externer Pumpe Nach Dvgw Trgi Arbeitsblatt G 600
9.4.2 Dichtheitsprüfung mit externer Pumpe nach DVGW TRGI Arbeitsblatt G 600 Die Förderleistung der Pumpe des P7-TD liegt bei ca. 1 l /min, bei einem Gasleitungsvolu- men von 100 l dauert die Druckerhöhung auf 100 mbar ca. 15 min., daher ist es sinnvoll, mit einer externen Pumpe zu arbeiten, um die Zeit für die Druckerhöhung zu verkürzen. -
Seite 18: Belastungsprüfung Nach Dvgw Trgi Arbeitsblatt G 600
Bedienungsanleitung Dräger P7-TD 9.5 Belastungsprüfung nach DVGW TRGI Arbeitsblatt G 600 9.5.1 Vorschriften für Niederdruckanlagen Bei Gasinstallationen von neuen Niederdruckanlagen (Betriebsdruck < 100 mbar) muss eine Belastungsprüfung vor der Dichtheitsprüfung durchgeführt werden. Dazu muss der Druck in der Gasleitung auf 1 bar erhöht werden. -
Seite 19: Prüfungen Von Trinkwasserinstallationen
Bedienungsanleitung Dräger P7-TD 11. Prüfungen von Trinkwasserinstallationen Die vorgeschriebenen Prüfungen von Trinkwasserinstallatio- nen können nach DIN EN 806-4 einerseits mit Wasser und an- dererseits mit Luft oder inertem Gas erfolgen. Die Prüfungen von Trinkwasserinstallationen mit Wasser dürfen nur mit optionalem externem 25 bar Hochdruck- sensor durchgeführt werden. -
Seite 20: Dichtheitsprüfung Mit Externer Pumpe
WEITER Die Dauer der Stabilisierungsphase für den Temperaturausgleich ist nicht vorgeschrieben, das P7-TD bestimmt die Dauer in Abhängigkeit von der Druckstabilität in der Leitung (2 bis 10 min). Für die Messung ist eine Messzeit von 10 Minuten vorgeschrieben. kann die Stabilisierungsphase manuell beendet und in die Prüfung gewechselt (WEITER) werden, der weitere Ablauf wird in Kap. -
Seite 21: Dichtheitsprüfungen Von Trinkwasserinstallationen Mit Wasser
Bedienungsanleitung Dräger P7-TD 11.2 Dichtheitsprüfungen von Trinkwasserinstallationen mit Wasser Die Prüfungen von Trinkwasserinstallationen mit Wasser dürfen nur mit optionalem externem 25 bar Hochdrucksensor durchgeführt werden. Werden die Prüfungen mit dem internen Drucksensor durchgeführt, kann das Gerät beschädigt werden! Wählbare Prüfungen sind:... -
Seite 22: Metall-, Mehrschichtverbund- Und Pvc-Rohrleitungen
Bedienungsanleitung Dräger P7-TD Am Ende der Messung oder nach vorzeitiger Beendigung wird zur Ergebnisanzeige gewechselt und das Dokumentations- menü kann aufgerufen werden. 11.2.2 Metall-, Mehrschichtverbund- und PVC-Rohrleitungen Bei der Dichtheitsprüfung mit Wasser von Trinkwasserinstalla- tionen aus Metall-, Mehrschichtverbund- und PVC-Rohrleitun- gen ist eine Stabilisierungszeit für den Temperaturausgleich... -
Seite 23: Pp-, Pe-, Pe-X- Und Pb-Rohrleitungen Und Damit Kombinierte Installationen
Bedienungsanleitung Dräger P7-TD 11.2.3 PP-, PE-, PE-X- und PB-Rohrleitungen und damit kombinierte Installationen Die Dichtheitsprüfung mit Wasser von PP-, PE-, PE-X- und PB-Rohrleitungen und damit kombinierte Installationen aus Metall- und Mehrschichtverbund-Rohrleitungen besteht aus ei- nem Stabilisierungsteil und einem Messteil. Der Stabilisierungsteil dauert 30 Minuten, der Prüfdruck be- trägt während dieser Zeit 11,0 bar. -
Seite 24: Durchführung Von Leitungsprüfungen
Bedienungsanleitung Dräger P7-TD 13 Durchführung von Leitungsprüfungen 13.1 Dichtheits- und Belastungsprüfungen Während der Leitungsprüfungen informiert ein Infotext jeweils über den aktuellen Vorgang der Messung. Nach dem Aufpumpen auf den jeweiligen Prüfdruck (nicht bei externer Pumpe) kontrolliert das Gerät 1 Minute lang den Druck. Fällt der Druck unter den vorgeschriebenen Prüf-druck, pumpt das Messgerät automatisch nach. -
Seite 25: Beendigung Oder Abbruch Von Leitungsprüfungen
Bedienungsanleitung Dräger P7-TD 13.2 Beendigung oder Abbruch von Leitungsprüfungen Wurde eine Leitungsprüfung beendet oder abgebrochen, for- dert das Messgerät dazu auf, das Ventil am Anschlussnippel der Messstelle zu schließen und den Schlauch der Druck- sonde von der zu prüfenden Leitung zu entfernen. -
Seite 26: Datenspeicherfunktionen
Bedienungsanleitung Dräger P7-TD Mit ( ) „Neuer Datensatz“ werden alle Messwerte zu- SPEICHERN sammen mit Datum und Uhrzeit gespeichert. Wurde ein bereits existierender Datensatz ausgewählt, kann der Datensatz überschrieben werden. 15.2 Datenspeicherfunktionen Wählbare Funktionen sind: Info = Aufruf der Informationsfunktion... -
Seite 27: Messdaten Löschen
Messdaten im Gerät gespeichert sind. Der angewählte Prüfer wird mit dem gespeicherten Messdatensatz verknüpft. 16. Informationsfunktion Das Display informiert über den Messgerätetyp (MSI P7-TD), den Hersteller (Dräger MSI GmbH), die Version der Messge- rätesoftware (hier 3.0,005), die Seriennummer des Messgerä- tes, das Datum der Fälligkeit des nächsten Service und das... -
Seite 28: Konfiguration
Bedienungsanleitung Dräger P7-TD 17. Konfiguration Das Messgerät kann nach den Anforderungen des Benutzers konfiguriert werden. Wählbare Funktionen sind: = Datum und Uhrzeit stellen Leck Autostart = Aktivierung des Autostarts der Leckmengenmessung P-Dämpfung = Wahl der Dämpfungsstufe für die Druckmessung Beleuchtung... -
Seite 29: Wahl Der Dämpfungsstufe Für Den Drucksensor
Bedienungsanleitung Dräger P7-TD 17.3 Wahl der Dämpfungsstufe für den Drucksensor Für eine normale Druckmessung kann die Dämpfungsstufe für den Drucksensor geändert werden. Wählbare Dämpfungsstufen sind: OHNE = keine Dämpfung MITTEL = mittlere Dämpfung HOCH = starke Dämpfung 17.4 Einstellen der Displaybeleuchtung Wählbare Helligkeitsstufen sind: 25 %, 50 %, 75 % und 100 %. -
Seite 30: Drucker
Bedienungsanleitung Dräger P7-TD 17.7 Drucker Mit ( ) wird der Drucker MSI IR3 oder der Drucker HP aus- ▲▼ gewählt. Drucker MSI IR3: Die Datenübertragung und der Ausdruck sind jetzt schneller als bei HP-Protokoll kompatiblen Druckern. Drucker HP: Die Datenübertragung entspricht dem HP-Proto- koll und ist für alle HP-Protokoll kompatiblen Drucker geeignet,... -
Seite 31: Einzelne Messung Löschen
Bedienungsanleitung Dräger P7-TD 17.10 Einzelne Messung löschen Die Funktion erlaubt das Löschen eines einzelnen Messdaten- satzes. 17.11 Sprache Displaytexte können in Deutsch und Englisch dargestellt wer- den. Die Brennstoffe werden immer in Deutsch angezeigt. 18. Funktionshinweise, Warnhinweise und Fehlermeldungen 18.1 Funktionshinweis - Symbole Auf dem Display am rechten Rand wird eine Reihe von Funktionssymbolen angezeigt. -
Seite 32: Warnhinweise Und Fehlermeldungen
Bedienungsanleitung Dräger P7-TD 18.2 Warnhinweise und Fehlermeldungen In der Einschaltphase und während des Messbetriebs prüft das Messgerät die ordnungs- gemäße Funktion aller Messkanäle. Warnhinweise und Fehlermeldungen werden nach der Startphase oder während der normalen Funktion angezeigt. Nächster Service Ist eine Regelwartung durchzuführen erinnert das Messgerät ab einem Monat vor Fälligkeit an den Servicetermin. -
Seite 33: Akku
Bedienungsanleitung Dräger P7-TD 19. Akku 19.1 Allgemeines zur Stromversorgung Ein im Messgerät eingebauter wieder aufladbarer Nickel-Metallhydrid Akku ermöglicht den netzunabhängigen Betrieb. Die Betriebszeit mit vollgeladenem Akku ist in der Regel größer als 8 Stunden, je nach Art der Messungen aber unterschiedlich. -
Seite 34: Technische Daten
Bedienungsanleitung Dräger P7-TD 20. Technische Daten 20.1 Allgemeine Technische Daten Zulassungen: Baumusterprüfung DVGW, Registriernummer: DG-4805BS0029 Anzeige: Farbdisplay mit Touchscreen Schnittstellen: USB, IR Stromversorgung: NI-MH Akku, 4,8 V, 2000 mAh, Ladezustandsanzeige, Ladegerät Primär 230 V; Sekundär 12 V; 0,8 A Abmessungen:... -
Seite 35: Technische Daten Leitungsprüfungen
Bedienungsanleitung Dräger P7-TD 20.3 Technische Daten Leitungsprüfungen Gebrauchsfähigkeitsprüfung: Leckrate Messbereich 0 bis 10 Liter/h Auflösung 0,01 Liter/h Volumen Messbereich 1 bis 300 Liter Auflösung 0,1 Liter Feindruck Messbereich 10 ... + 100 mbar Auflösung 0,01 mbar Toleranz < 1 % v. MW oder < 0,5 mbar...
