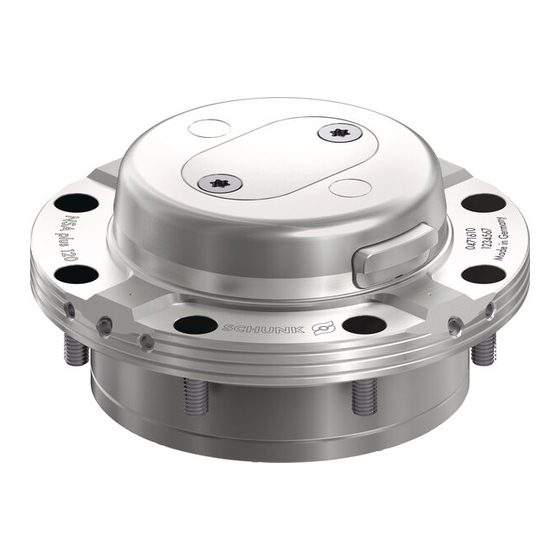

SCHUNK VERO-S Montage- Und Betriebsanleitung
Nullpunktspannsystem
Vorschau ausblenden
Andere Handbücher für VERO-S:
- Montage- und betriebsanleitung (27 Seiten) ,
- Montage- und betriebsanleitung (40 Seiten)
Verwandte Anleitungen für SCHUNK VERO-S
Inhaltszusammenfassung für SCHUNK VERO-S
- Seite 1 Original Betriebsanleitung VERO-S Nullpunktspannsystem NSA plus 120 - 160 Montage- und Betriebsanleitung Superior Clamping and Gripping...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co. KG. Sie wird nur unseren Kunden und den Betreibern unserer Produkte mitgeliefert und ist Bestandteil des Produktes. Ohne unsere ausdrückliche Genehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten Personen, insbesondere Wettbewerbsfirmen, zugänglich gemacht werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Zu dieser Anleitung ....................4 1.1 Darstellung der Warnhinweise ................. 4 1.2 Mitgeltende Unterlagen ................... 5 2 Grundlegende Sicherheitshinweise ................6 2.1 Bestimmungsgemäße Verwendung ................. 6 2.2 Nicht bestimmungsgemäße Verwendung ..............6 2.3 Hinweise auf besondere Gefahren ................7 2.4 Hinweise zum sicheren Betrieb ................ -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung Diese Anleitung enthält wichtige Informationen für einen sicheren und sachgerechten Gebrauch des Produkts. Die Anleitung ist integraler Bestandteil des Produkts und muss für das Personal jederzeit zugänglich aufbewahrt werden. Vor dem Beginn aller Arbeiten muss das Personal diese Anleitung ge- lesen und verstanden haben. -
Seite 5: Mitgeltende Unterlagen
Zu dieser Anleitung Mitgeltende Unterlagen • Allgemeine Geschäftsbedingungen * • Katalogdatenblatt des gekauften Produkts * Die mit Stern (*) gekennzeichneten Unterlagen können unter www.de.schunk.com heruntergeladen werden. 02.00|NSA plus 120 - 160|de... -
Seite 6: Grundlegende Sicherheitshinweise
Eine nicht bestimmungsgemäße Verwendung des Produkts liegt z. B. vor: • wenn es als Presswerkzeug, als Werkzeughalter, als Lastauf- nahmemittel oder Hebezeug eingesetzt wird. • wenn es bei Drehanwendung, ohne Rücksprache mit SCHUNK, eingesetzt wird. • wenn es in nicht zulässigen Arbeitsumgebungsbedingungen eingesetzt wird. -
Seite 7: Hinweise Auf Besondere Gefahren
Grundlegende Sicherheitshinweise Hinweise auf besondere Gefahren Gefahren für Personen und Sachschäden können von diesem Produkt ausgehen, wenn es z.B.: • nicht bestimmungsgemäß verwendet wird; • unsachgemäß montiert oder gewartet wird; • die Sicherheits- und Montagehinweise, die am Einsatzort gültigen Sicherheits- und Unfallverhütungsvorschriften und die EG-Maschinenrichtlinie nicht beachtet werden. - Seite 8 Grundlegende Sicherheitshinweise WARNUNG Verletzungsgefahr durch Herunterfallen der Vorrichtung, Palette oder des Werkstücks bei irrtümlichem oder fahrlässigem Lösen der Spannringe. • Während des Betriebes muss ein irrtümliches oder fahrlässi- ges Lösen der Spannringe durch geeignete Gegenmaßnahmen (Abkoppeln der Energiezufuhr nach der Verriegelung, Ver- wendung von Sicherheitsventilen oder -schaltern) ausge- schlossen werden.
-
Seite 9: Hinweise Zum Sicheren Betrieb
Grundlegende Sicherheitshinweise VORSICHT Rutsch- und Sturzgefahr bei verunreinigter Einsatzumgebung des Nullpunktspannsystems (z.B. durch Kühlschmierstoffe oder Öl). • Vor Beginn der Montage- und Installationsarbeiten auf ein sauberes Arbeitsumfeld achten. • Geeignete Sicherheitsschuhe tragen. • Die Sicherheits- und Unfallverhütungsvorschriften beim Betrieb des Nullpunktspannsystems und insbesondere beim Umgang mit Werkzeugmaschinen und anderen technischen Einrichtungen beachten. -
Seite 10: Haltekraft Und Schraubenfestigkeit
2.4.2 Bauliche Veränderungen, An- oder Umbauten Zusätzliche Bohrungen, Gewinde oder An- und Umbauten, die nicht als Zubehör von SCHUNK angeboten werden, können die Sicherheit beeinträchtigen. Sie dürfen nur mit Genehmigung der Firma SCHUNK angebracht werden. Personalqualifikation Die Montage und Demontage, Erstinbetriebnahme, Betrieb und Wartung des VERO-S Nullpunktspannsystems darf nur von befähig-... -
Seite 11: Organisatorische Maßnahmen
Produkt angebracht ist, sofort stillzusetzen und zwar so lange, bis die Störung gefunden und beseitigt ist. Störungen nur durch Fachpersonal beheben lassen. Ersatzteile Nur original SCHUNK Ersatzteile verwenden. Umweltschutzvorschriften Bei allen Wartungs- und Instandsetzungsarbeiten müssen die gültigen Umweltschutzvorschriften eingehalten werden. -
Seite 12: Gewährleistung
Gewährleistung / Lieferumfang Gewährleistung Die Gewährleistung beträgt 24 Monate ab Lieferdatum Werk bei bestimmungsgemäßem Gebrauch unter folgenden Bedingungen: • Beachten der mitgeltenden Unterlagen, ( 1.2, Seite 5) • Beachten der Umgebungs- und Einsatzbedingungen • Beachten der maximalen Spannzyklen, ( 5, Seite 13) •... -
Seite 13: Technische Daten
Technische Daten Technische Daten NSA plus Ident-Nr. 0471610 0471710 Haltekraft 50 kN 75 kN Einzugskraft ohne Turbo 3 kN 5 kN Einzugskraft mit Turbo 9 kN 15 kN Aushubkraft 100 kg 200 kg Aushubhöhe 0.5 mm 0.5 mm Betätigungsdruck 6 bar Wiederholgenauigkeit [mm] <... -
Seite 14: Montage
Montage Montage Maßnahmen vor Montagebeginn Das Nullpunkspannsystem vorsichtig (z.B. mit geeignetem Hebe- zeug) aus der Verpackung heben. VORSICHT Verletzungsgefahr durch scharfe Kanten und durch raue oder rutschige Oberflächen • Persönliche Schutzausrüstung, insbesondere Schutzhand- schuhe, verwenden. Die Lieferung auf Vollständigkeit und Transportschäden überprüfen. Die Montage, Demontage und Umbauarbeiten des Null- punktspannsystems dürfen nur von Fachpersonal durchgeführt werden. -
Seite 15: Allgemeine Montagehinweise
Montage Allgemeine Montagehinweise Bei Selbsteinbau bitte unsere Einbauzeichnungen anfordern. Wenn mehrere Spanneinheiten in Verkettung montiert werden, darauf achten, dass die Ebenheit und Höhenabweichung der Auf- lagenflächen von Modul zu Modul (bezogen auf ein Stichmaß von 200 mm) innerhalb von 0.01 mm liegt. Die Schnittstellenpositions- abweichung darf ±... -
Seite 16: Befestigung Und Anschluss
Montage Befestigung und Anschluss Bei Selbsteinbau der Module bitte unsere Einbauzeichnungen anfordern. 6.2.1 NSA plus 120 NSA plus 120 - Befestigung und Anschüsse Das NSA plus 120 wird im Einbauraum durch 8 Schrauben M6 befestigt. 02.00|NSA plus 120 - 160|de... - Seite 17 Montage Die Positionierung des Einbauspannmoduls erfolgt über den Zentrierdurchmesser des Einbauraums: Ø 90H6. Alle bodenseitigen Luftanschlussöffnungen für »Modul öffnen« und die Turbofunktion sind bei der Auslieferung mit Gewinde- stiften M5 x 4 verschlossen. Der Luftanschluss erfolgt standardmäßig über die Anschlussboh- rung an der unteren Planseite des Nullpunktspannmoduls.
-
Seite 18: Nsa Plus 160
Montage 6.2.2 NSA plus 160 NSA plus 160 - Befestigung und Anschüsse Das NSA plus 160 wird im Einbauraum durch 8 Schrauben M8 befestigt. Die Positionierung des Einbauspannmoduls erfolgt über den Zentrierdurchmesser des Einbauraums: Ø 128H6 02.00|NSA plus 120 - 160|de... - Seite 19 Montage Alle bodenseitigen Luftanschlussöffnungen für Modul öffnen und die Turbofunktion sind bei der Auslieferung mit Gewindestiften M6 x 5 verschlossen. Der Luftanschluss erfolgt standardmäßig über die Anschlussboh- rung an der unteren Planseite des Nullpunktspannmoduls. Zur axialen Abdichtung müssen die O-Ringe in die bodenseitigen O-Ringsitze des Spannmoduls eingelegt werden.
-
Seite 20: Spannringe Sra, Srb, Src
Hinweise zu Spannringe und Befestigungsschrauben Für die Befestigung der Spannringe sind Schrauben der Festig- keitsklasse 12.9 zu verwenden. Es dürfen nur Original SCHUNK-Spannringe verwendet werden. Bei der Verwendung die Spannringe in kundeneigenen Vorrich- tungen ist eine ausreichend dimensionierte Gewindebohrung bzw. eine ausreichende Befestigungsmaterialstärke durch den Kunden vorzusehen. - Seite 21 Montage Einbauempfehlung für die Spannringe Toleranzen und Einbaubedingungen Type Ident-Nr. A SRA 120 RF 0471650 > 8 > 13 > 9 > 12 M6 12 Ø 118 H6 Ø 100±0.2 Ø 35 SRB 120 RF 0471651 > 8 > 13 >...
- Seite 22 Montage Verwendung / Anordnung der verschiedenen Spannringtypen (Anwendungsfall: Palette mit 6 Spannstellen) 02.00|NSA plus 120 - 160|de...
-
Seite 23: Betrieb
Betrieb Betrieb WARNUNG Verletzungsgefahr durch Paletten- oder Werkstückverlust bei falscher Ansteuerung durch eine Fehlbedienung Verletzungsgefahr durch Lösen der Druckluftschläuche bei fehlerhaftem Anschluss • Abkoppeln der Energiezufuhr nach der Verriegelung. • Verwendung von Sicherheitsventilen oder -schaltern. • Der Gefahrenbereich muss im Betrieb von einer Schutzum- hausung umgeben sein. -
Seite 24: Funktion
Funktion Funktion HINWEIS Um die maximale Aushubkraft zu erreichen sollte das Spannsystem mit einem Betriebsdruck von 6 bar betrieben werden. Ein unterschrittener Betriebsdruck verhindert das einwandfreie Entkoppeln des Spannsystems. Spannfunktion Entriegeln 1 Zum Entriegeln des Spannsystems muss Druckluft (Betriebs- druck 6 bar) zugeführt werden. 2 Der zwangsgeführte Kolben wird durch das Zuführen von Druckluft nach oben bewegt. -
Seite 25: Aushubfunktion
Funktion 7 Die Spannschieber bewegen sich nach außen und verriegeln den Spannring an der Palette selbsthemmend sowie formschlüssig. Eine Druckbeaufschlagung des Spannmoduls während der Bear- beitung ist daher nicht erforderlich. Die Zentrierung der Spannringe erfolgt an der Kegelfläche des Spannmoduls. Daher ist die Winkelausrichtung der Spann- schieber beliebig wählbar. -
Seite 26: Staudruckabfrage An Den Spannschiebern
Funktion an der Auflagefläche differenzierte Druckverhältnisse, dies wird durch die integrierte Aushubfunktion erreicht. Zusätzlich dienen die Luftbohrungen der Luftanlagekontrolle als Ausblasfunktion zur Reini- gung der Planfläche (siehe Kapitel "Spannfunktion" - Verriegeln ( 8.1, Seite 24)). Bei Verwendung dieser Kontroll- und Reinigungsfunktion muss auf die richtige Lageorientierung des Spannrings geachtet werden. -
Seite 27: Pneumatikschaltplan
Funktion Anschluss" ( 6.2, Seite 16)). Die Verwendung der Staudruckab- frage-Funktion ist zum grundsätzlichen Betrieb des Spannmoduls nicht zwingend erforderlich. Die Spannmodule einer Spannstation können für die Schieberab- frage für "Modul geöffnet" bis zu einer bestimmten Anzahl parallel geschaltet an einem Druckschalter abgefragt werden. Die Spann- schieber müssen für die Schieberabfrage für "Modul gespannt"... - Seite 28 Funktion Bei der Ansteuerung der Nullpunkspannsysteme NSA plus muss beachtet werden: Turbo-Funktion: • Der Betätigungsdruck für die Turbo-Funktion darf 6 bar nicht überschreiten. Schieberabfrage: • Der max. Druck der Schieberabfrage beträgt 2 bar. • Volumenstrom auf 15 l/min begrenzen. • Druckdifferenz bei Ausfall eines Moduls min. 1 bar. •...
-
Seite 29: Wartung Und Pflege
Verletzungsgefahr für Personen und Gefahr der Beschädigung des Spannmoduls beim Öffnen des Gehäusedeckels. Muss das Spannmodul zerlegt werden, das Modul zur Reparatur an Fa. SCHUNK senden. Die Deckel der Spannmodule stehen unter Federvorspannung und dürfen nur durch geschultes Fachpersonal entfernt werden. -
Seite 30: Fehlerbehebung
Mindestdruck unterschritten Betriebsdruck prüfen (mind. 5 bar) Bruch eines Bauteils (z.B. durch Überlas- Modul erneuern oder zur Reparatur an Firma tung) SCHUNK senden Zuglast auf Spannbolzen zu hoch Auflagegewicht verringern Die Spannstelle entriegelt nicht einwandfrei Mögliche Ursache Maßnahmen zur Behebung Mindestdruck unterschritten Betriebsdruck prüfen (mind. -
Seite 31: Dichtsatz- Und Stücklisten
Dichtsatz- und Stücklisten Dichtsatz- und Stücklisten 11.1 Dichtsatzlisten NSA plus 120 (Ident-Nr. 0471612) Pos. Bezeichnung Menge Lagerbuchse Quad-Ring Quad-Ring O-Ring O-Ring O-Ring O-Ring O-Ring O-Ring O-Ring NSA plus 160 (Ident-Nr. 0471712) Pos. Bezeichnung Menge Lagerbuchse Quad-Ring Quad-Ring O-Ring O-Ring O-Ring O-Ring O-Ring O-Ring... -
Seite 32: Stücklisten
Dichtsatz- und Stücklisten 11.2 Stücklisten NSA plus 120 Pos. Bezeichnung Menge Körper Spannschieber Kolben Deckel Lagerbuchse Aushebebolzen Abdeckblech Senkschraube Stahlkugel Senkschraube Druckfeder Quad-Ring Quad-Ring O-Ring O-Ring O-Ring O-Ring O-Ring O-Ring Gewindestift O-Ring Schraube Abdeckkappe 02.00|NSA plus 120 - 160|de... - Seite 33 Dichtsatz- und Stücklisten NSA plus 160 Pos. Bezeichnung Menge Körper Spannschieber Kolben Deckel Lagerbuchse Aushebebolzen Abdeckblech Senkschraube Stahlkugel Senkschraube Druckfeder Quad-Ring Quad-Ring O-Ring O-Ring O-Ring O-Ring O-Ring O-Ring Gewindestift O-Ring Schraube Abdeckkappe 02.00|NSA plus 120 - 160|de...
-
Seite 34: Zusammenbauzeichnung
Zusammenbauzeichnung Zusammenbauzeichnung 02.00|NSA plus 120 - 160|de... -
Seite 35: Einbauerklärung
Europäischen Parlamentes und des Rates über Maschinen zum Zeitpunkt der Erklärung entspricht. Bei Veränderungen am Produkt verliert diese Erklärung ihre Gültigkeit. Produktbezeichnung: VERO-S Nullpunktspannsystem / NSA plus 120; NSA plus160 Ident.-Nr. 0471610, 0471710 Die Inbetriebnahme der unvollständigen Maschine ist so lange untersagt, bis festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den... -
Seite 36: Anlage Zur Einbauerklärung
2006/42/EG, Anhang II, Nr. 1 B 1. Beschreibung der grundlegenden Sicherheits- und Gesundheitsschutzanforderungen gemäß 2006/42/EG, Anhang I, die zur Anwendung kommen und für den Umfang der unvollständigen Maschine erfüllt wurden: Produktbezeichnung VERO-S Nullpunktspannsystem Typenbezeichnung NSA plus 120; NSA plus160 Ident.-Nr. - Seite 37 Anlage zur Einbauerklärung Risiken durch sonstige Gefährdungen 1.5.1 Elektrische Energieversorgung 1.5.2 Statische Elektrizität 1.5.3 Nichtelektrische Energieversorgung 1.5.4 Montagefehler 1.5.5 Extreme Temperaturen 1.45.6 Brand 1.5.7 Explosion 1.5.8 Lärm 1.5.9 Vibrationen 1.5.10 Strahlung 1.5.11 Strahlung von außen 1.5.12 Laserstrahlung 1.5.13 Emission gefährlicher Werkstoffe und Substanzen 1.5.14 Risiko, in einer Maschine eingeschlossen zu werden 1.5.15...
