Hygrocal100 Bedienungsanleitung
2.4.4

Netzteil-Anschluss

Der Gleichspannungsausgang des Netzteils wird einfach in die Netzteilbuchse (s. Abb. 7)
eingesteckt. Das Zuschalten des Geräts erfolgt dann in dieser Reihenfolge:
1. Stellen Sie sicher, dass beide Enden des Netzteil-Verbindungskabels
potentialfrei sind, d.h. nicht mit der Netzspannungsversorgung verbunden
sind.
2. Überprüfen Sie, dass der ON/OFF-Schalter ausgeschaltet (OFF) ist.
3. Stecken Sie den Stecker in die Buchse des Netzteilanschlusses.
4. Verbinden Sie den Netzstecker des Netzteils mit einer passenden
Netzspannungsquelle (Spannungsbereich 100 bis 240 V AC, 50/60 Hz)
und schalten Sie diese ein.
5. Schalten Sie dann mit dem ON/OFF-Schalter das Gerät ein.
2.5 Ausführung der Geräteoberseite
2.5.1 Sensor-Anschlüsse
Das HygroCal-Gerät ist für den Anschluss von bis zu 7 zu überprüfenden Sensoren
ausgelegt. Jeder Anschluss ist mit einem Adapter ausgestattet, der durch den O-Ring
einen abgedichteten Anschluss des Sensors in der Prüfkammer gewährleistet.
Die Adapter sind für Anschlussgrößen von 12 bis 25 mm erhältlich. Um einen Adapter
einzubauen bringen Sie den Anschluss-Adapter-Schlüssel (A000265) in die Stiftlöcher
des Adapters ein und schrauben Sie ihn damit heraus oder hinein. Achten Sie darauf,
die Adapter nicht schräg auf das Anschlussgewinde zu setzen.
Um einen Sensor einzubauen, wählen Sie einfach die passende Größe des Anschluss-
Adapters, entfernen den Blindstopfen und drücken den Sensor mittig durch den Adapter
bis der O-Ring den Sensorschaft an seiner breitesten Stelle fasst. Achten Sie darauf,
dass alle ungenutzten Anschlüsse mit passenden Stopfen verschlossen sind.
Michell Instruments

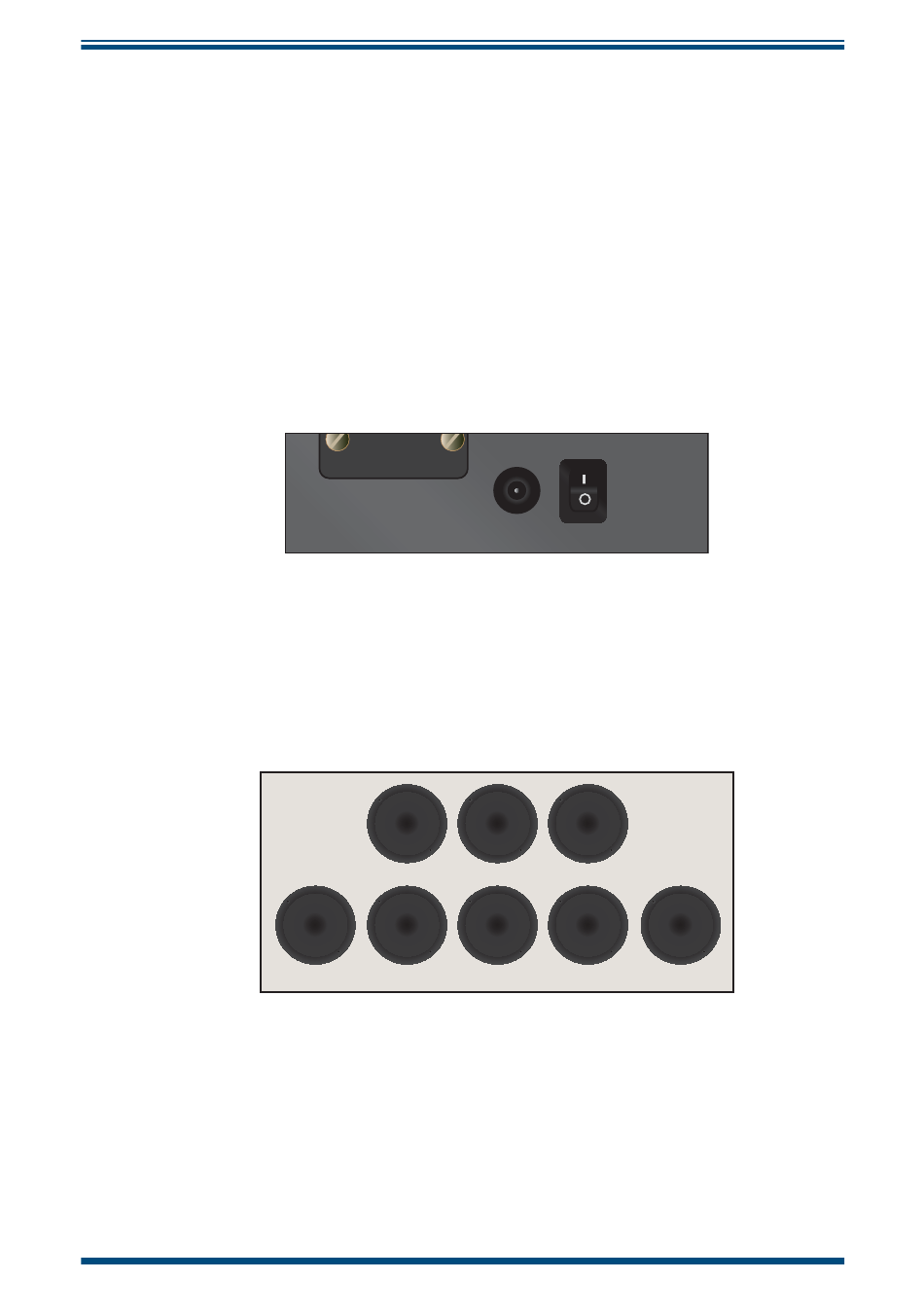

Abb 7
1
4 5
Abb 8 Sensoranschlüsse
24V DC
Netzteilanschluss
2 3
6 7 Reference
INSTALLATION
9
