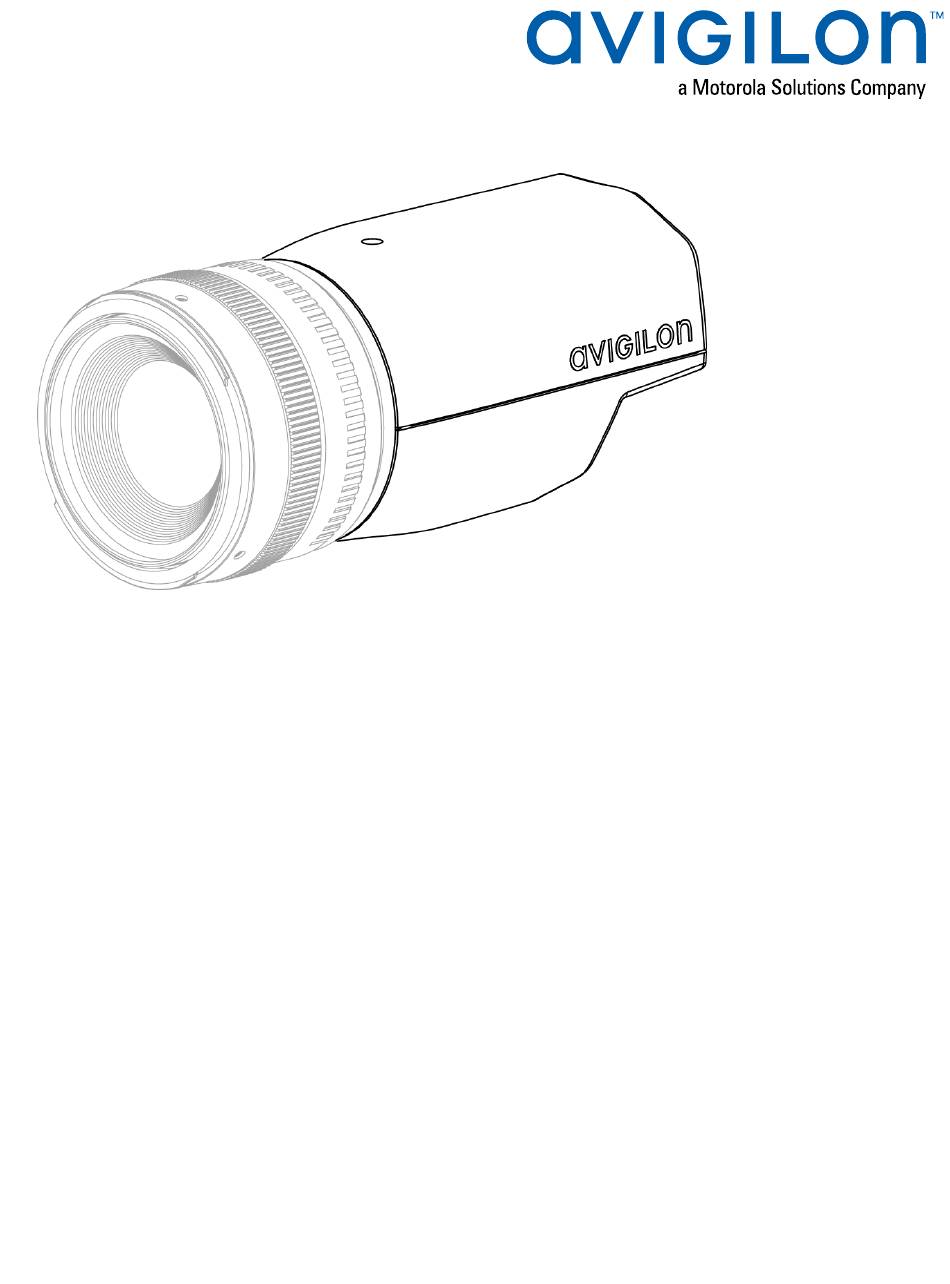

- Seite 1 Installationsanleitung Avigilon™ HD Professional IP-Kameramodelle: 30L-H4PRO-B, 24L-H4PRO-B, 16L-H4PRO-B, 12L-H4PRO-B und 8L-H4PRO-B...
-
Seite 2: Wichtige Sicherheitsinformationen
13 W min. bei 12 VDC oder 24 VAC. oder Power over Ethernet (PoE) mit 48 VDC bei min. 13 W Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. -
Seite 3: Zulassungshinweise
Verwenden Sie bei der Reinigung des Gehäuses keine starken Reinigungs- oder Scheuermittel. Verwenden Sie nur von Avigilon empfohlenes Zubehör. Verwenden Sie nur UL-gelistete Montagerahmen, die für die Montagefläche und für ein Mindestgewicht von 0,4 kg plus das Gewicht des verwendeten Objektivs geeignet sind. -
Seite 4: Informationen Zu Entsorgung Und Zum Recycling
© 2014 - 2020, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON, das AVIGILON Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. ONVIF ist eine Marke von Onvif, Inc. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. - Seite 5 Verwendung von oder auf den Verlass auf die Informationen. Die Avigilon Corporation ist nicht verantwortlich für eventuelle Verluste oder Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene Material entstehen. Avigilon Corporation avigilon.com 920-0078A Überarbeitung: 9 – DE 20200306...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Vorderansicht Rückansicht Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Montage und Ausrichtung von Videoanalysekameras Montieren des Objektivs Montieren der Kamera Anschließen der Kabel Initialisierung eines Benutzernamens und Passworts der Kamera Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten und Fokussieren der Kamera (Optional) Konfigurieren des integrierten Speichers Weitere Informationen... -
Seite 7: Überblick
Entriegelt das auf der Kamera montierte Objektiv. 3. EF-S-Montagemarkierung Eine weiße Markierung auf der Objektivhalterung, an der Sie ein EF-S-Objektiv ausrichten können. Hinweis: Diese Markierung kann auf den Modellen 30L-H4PRO-B und 24L-H4PRO-B vorhanden sein. EF-S-Objektive werden von diesen Modellen nicht unterstützt. 4. EF-Montagemarkierung Eine rote Markierung auf der Objektivhalterung, an der Sie ein EF-Objektiv ausrichten können. -
Seite 8: Rückansicht
Rückansicht 1. Kamerabefestigungspunkte Befestigungspunkte für die Kamera. Die Mounts nehmen ¼”-20 UNC Gewindeschrauben auf, die für gewöhnlich auf Stativen und Montagerahmen zu finden sind. 2. SD-Kartensteckplatz Geeignet für eine SD-Karte zur integrierten Speicherung. 3. Stromanschlussleiste Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger Polarität sein. - Seite 9 Enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter Verbindungsstatus- LED-Anzeige auf Seite 14. 7. E/A-Audioanschluss Geeignet für Mini-Klinkenstecker (3,5 mm). 8. Seriennummernetikett Aufkleber mit Geräteinformationen, Seriennummer des Produkts und Teilenummer 9. E/A-Anschlussblock Ermöglicht das Anschließen externer E/A-Geräte. Rückansicht...
-
Seite 10: Installation
Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon-Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Die Kamera sollte in einer Höhe über 274 cm (9 Zoll) installiert werden. -
Seite 11: Montieren Des Objektivs
Montieren des Objektivs Die Modelle „30L-H4PRO-B“ und „24L-H4PRO-B“ sind an der Objektivhalterung möglicherweise mit „EF“ und „EF-S“ gekennzeichnet. Diese Modelle unterstützen keine EF-S-Objektive. Verwenden Sie für diese Kameramodelle nur EF-Objektive. Wichtig: Kameras von Avigilon benötigen hochwertige Objektive, um ihre überragenden Abbildungseigenschaften voll ausschöpfen zu können. -
Seite 12: Montieren Der Kamera
Montieren der Kamera 1. Verwenden Sie die ¼”-20 UNC-Gewindelöcher, um die Kamera auf einem Bügel, auf einem Stativ oder in einem Gehäuse zu befestigen. Montieren Sie die Kamera unter Verwendung der Stativschelle am Objektiv. Sollte das Objektiv keine Stativschelle aufweisen, verwenden Sie stattdessen das Gewindeloch an der Unterseite der Kamera. -
Seite 13: Initialisierung Eines Benutzernamens Und Passworts Der Kamera
Weitere Informationen finden Sie unter Avigilon USB Wifi Adapter (USB-WLAN-Adapter) Benutzerhandbuch für das System. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch. -
Seite 14: Zugreifen Auf Den Live-Videostream
Verwendung von Zeroconf festgelegt ist, befindet sich die IP-Adresse im Subnetz 169.254.0.0/16. Die IP-Adresseinstellungen können mit einer der folgenden Methoden geändert werden: Webbrowser-Oberfläche der Kamera: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon Control Center (ACC)™ Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter... -
Seite 15: Ausrichten Und Fokussieren Der Kamera
Standard-Benutzernamen Administrator ohne Passwort an. Es wird empfohlen, das Passwort nach der ersten Anmeldung zu ändern. Ausrichten und Fokussieren der Kamera Verwenden Sie das Installationstool oder die Weboberfläche der Avigilon Kamera, um die Kamera auszurichten und zu fokussieren. Für weitere Informationen ziehen Sie bitte das Software-Benutzerhandbuch heran. -
Seite 16: Weitere Informationen
Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control Center Benutzerhandbuch Web Interface Benutzerhandbuch – Avigilon HD H4 und H5 IP-Kameras Avigilon Benutzerhandbuch für das USB-WLAN-Adapter-System Avigilon Benutzerhandbuch zum Camera Configuration Tool Erstellen eines Standorts mit Avigilon Videoanalyse Diese Handbücher sind auf... -
Seite 17: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle Sollte PoE nicht verfügbar sein, muss die Kamera über die abnehmbaren Stromanschlussleiste mit Strom versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. Informationen zum Stromverbrauch finden Sie in den Produktspezifikationen. Führen Sie die folgenden Schritte aus, um die Stromanschlussleiste mit Strom zu versorgen: 1. -
Seite 18: Anschließen Von Mikrofonen Und Lautsprechern
Sollten mehr als 200 mA erforderlich sein, kann eine externe Stromquelle mit bis zu 25 V (Gleichstrom) bei 120 mA verwendet werden. Anschließen von Mikrofonen und Lautsprechern Die Kamera kann über den Mini-Audio-/Video-Anschluss (3,5 mm, Avigilon Teilenummer CM-AC-AVIO1) an ein externes Mikrofon und einen Lautsprecher angeschlossen werden. Die Kamera unterstützt eingangsseitig ausschließlich Mono-Audio mit Line-Pegel. - Seite 19 Die Pinbelegung des Anschlusses wird in der folgenden Tabelle verdeutlicht: Zweck Draht Audioeingang Audioausgang Schwarz Masse (GND) Gelb Masse (GND) Grün Anschließen von Mikrofonen und Lautsprechern...
-
Seite 20: Verbindungsstatus-Led-Anzeige
Blinken pro Sekunde Verbunden Verbunden mit der Netzwerk-Videomanagementsoftware oder einem ACC™-Server. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Verbindungsstatus-LED-Anzeige... -
Seite 21: Auf Werkseinstellungen Zurücksetzen
Auf Werkseinstellungen zurücksetzen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Abbildung 2: Die Reset-Taste zur Wiederherstellung des Firmware-Standards auf der Rückseite der Kamera... -
Seite 22: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 23: Reinigung
Reinigung Bildsensor Der Bildsensor wird durch Schutzglas vor Verschmutzung geschützt. Das Schutzglas kann jedoch durch Staub und anderen Schmutz verunreinigt werden. Um es zu säubern, gehen Sie wie folgt vor: 1. Entfernen Sie das Objektiv oder die Staubschutzkappe. 2. Entfernen Sie mit einem handelsüblichen fotografischen Blasebalg Staub- und Schmutzteilchen vom Schutzglas innerhalb der Objektivhalterung. -
Seite 24: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Garantiebedingungen und technischer Support...
