10 Anhang
Externes Gehäuse bei IP68 (25 bar)-Ausführung

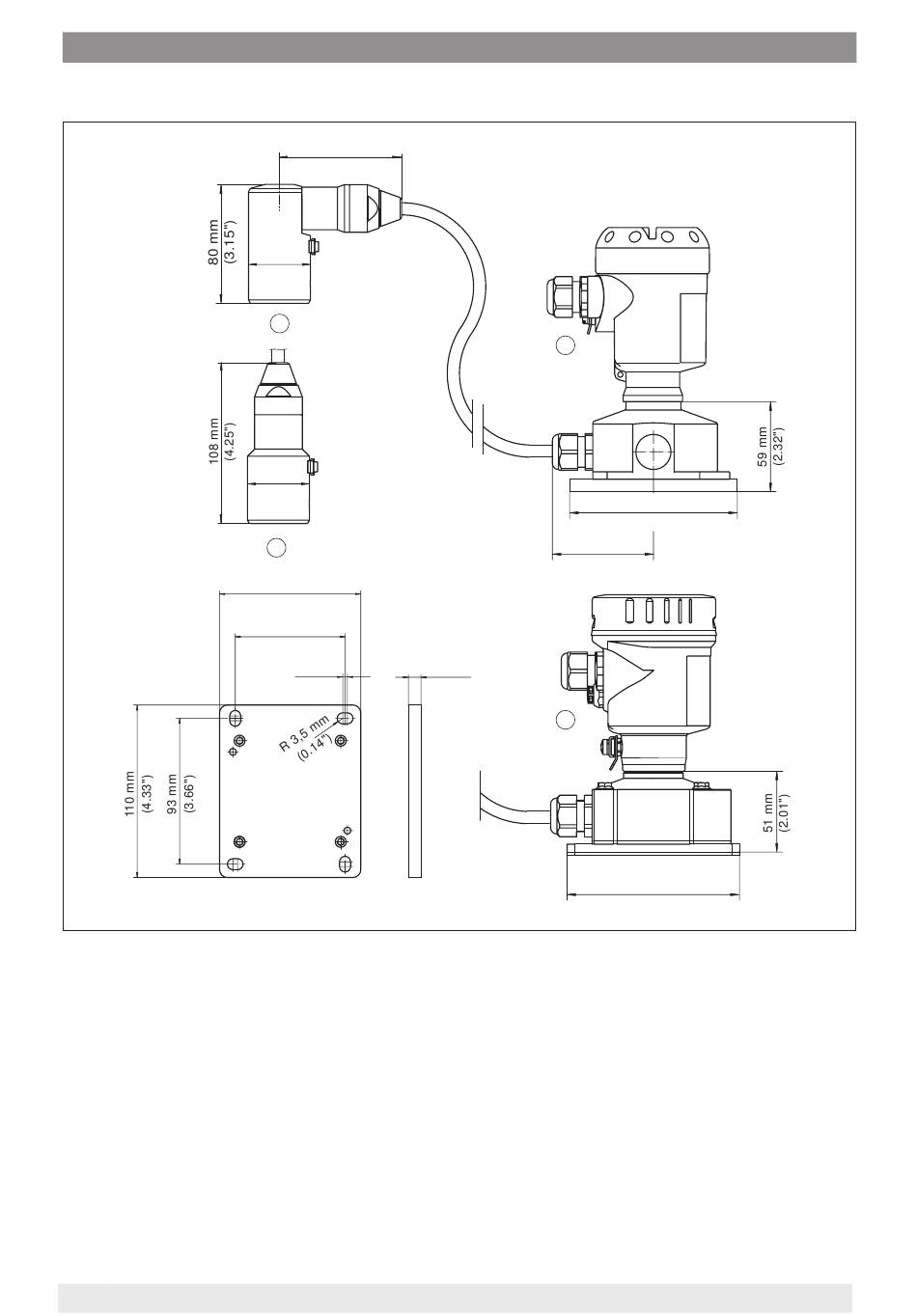

Abb. 48: IP68 (25 bar)-Ausführung mit externem Gehäuse
1 Seitlicher Kabelabgang
2 Axialer Kabelabgang
3 Kunststoff-Einkammer
4 Edelstahl-Einkammer (elektropoliert)
76
82 mm
(3.23")
41,6 mm
(1.64")
1
41,6 mm
(1.64")
2
90 mm
(3.54")
70 mm
(2.76")
3mm
(0.12")
3
110 mm x 90 mm
~ 66 mm
(2.60")
8 mm
(0.32")
4
110 mm x 90 mm
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
(4.33" x 3.54")
(4.33" x 3.54")
