3 Produktbeschreibung
Messsystem
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
Der Prozessdruck wirkt über die Prozessmembran auf das Sen-
sorelement. Er bewirkt dort eine Widerstandsänderung, die in ein
entsprechendes Ausgangssignal umgewandelt und als Messwert
ausgegeben wird.
Piezoresistives Sensorelement
Bei Messbereichen bis 40 bar wird ein piezoresistives Sensorelement
mit einer internen Übertragungsflüssigkeit eingesetzt.

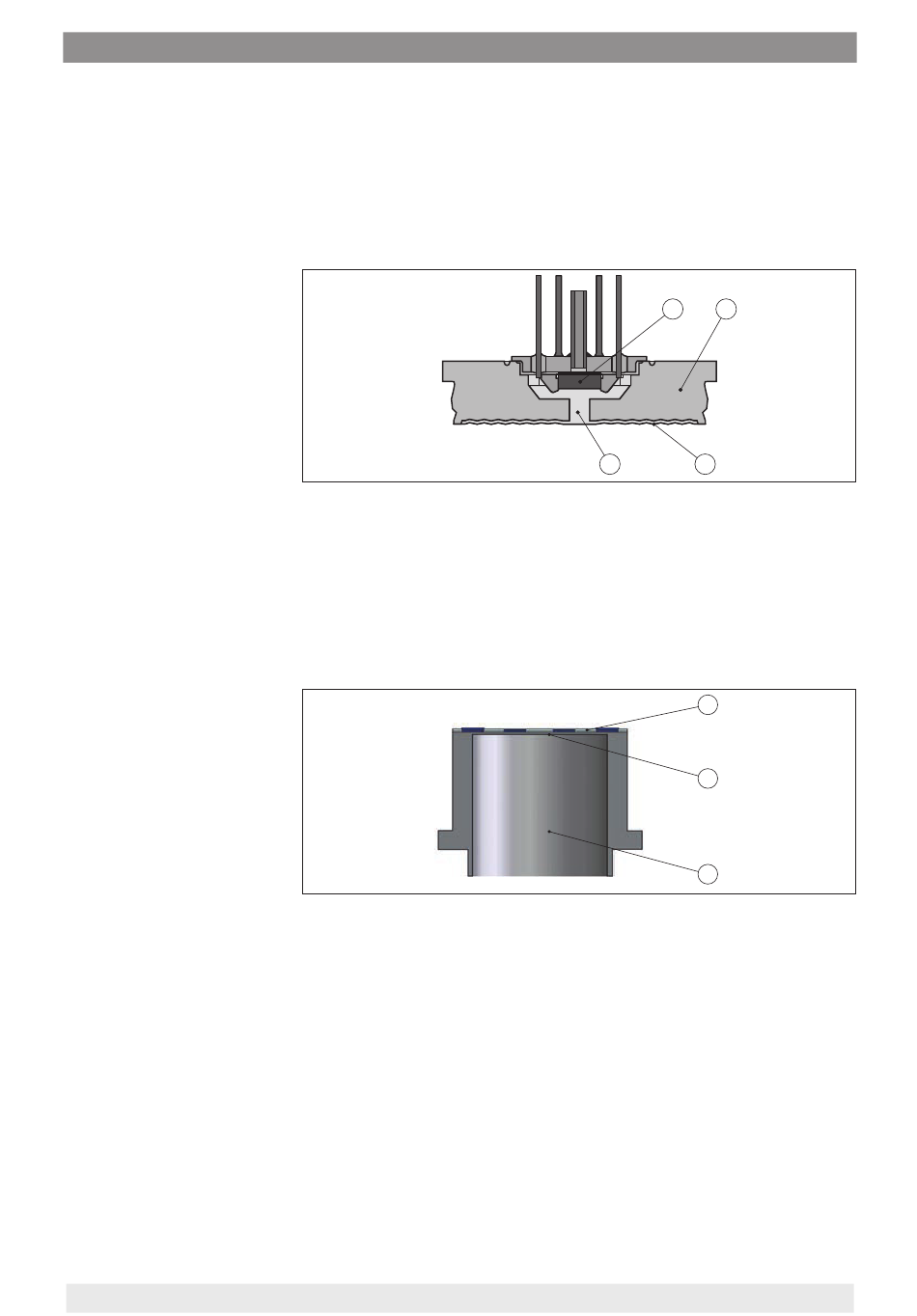

Abb. 3: Aufbau des Messsystems mit piezoresistivem Sensorelement
1 Sensorelement
2 Grundkörper
3 Übertragungsflüssigkeit
4 Prozessmembran
Dehnungsmessstreifen (DMS)-Sensorelement
Bei Messbereichen ab 100 bar wird ein Dehnungsmessstreifen-
(DMS)-Sensorelement (trockenes System) eingesetzt.
Abb. 4: Aufbau des Messsystems mit DMS-Sensorelement
1 Sensorelement
2 Prozessmembran
3 Druckzylinder
Keramisch/metallische Messzelle
Bei Messbereichen ≤ 400 mbar oder höheren Temperaturbereichen
ist die Messeinheit die keramisch/metallische Messzelle. Diese be-
steht aus der keramisch-kapazitiven Messzelle und einem speziellen,
temperaturkompensierten Druckmittlersystem.
1 2
3 4
1
2
3
