4 Anschließen
Achtung!
Überprüfen, ob die Versorgungsspannung mit der
Nennspannung des Strömungsmessers überein-
stimmt.
1 Verbindung mit dem zugehörigen Kabel entspre-
chend dem Anschlussbild (siehe Fig. 10) herstellen.
2 Versorgungsspannung anschließen. Der Strömungs-
messer geht in die Heizphase. Zu Beginn der
Heizphase leuchtet nur die erste LED ganz links
grün. Alle fünf Sekunden beginnt eine weitere LED
grün zu leuchten bis am Ende der Heizphase alle
zehn LEDs grün leuchten. Anschließend geht der
Strömungsmesser in den normalen Betrieb über.
+UB
FC50
-UB
Stiftkontakte DIN EN 50044 bzw. IEC 947
M12x1 4-polig
plug-in connector DIN EN 50044 or IEC 947
M12x1 4 pole
ANSCHLIESSEN | ELECTRICAL CONNECTION
1
braun/brown
2
weiß/white
4
schwarz/black
3
blau/blue
Flow Meter | FC50
4 Electrical connection
Caution!
Check that the supply voltage corresponds with the
voltage rating shown on the system.
1 Connect the supply by means of the appropriate
cable (see fig. 10).
2 Connect the power supply. The flow meter starts
to heat up. At the beginning of the heating process
only the first LED (left side) lights green. Every five
seconds an additional LED starts to light green.
When the heating process is finished all ten LEDs
light green. After that the flow meter starts the
usual measuring operation.
+ DC 24 V
Meldeausgang
signal output
Last/load
max. 500 mA
weiß/white
Analogausgang/analogue output
3
blau/blue
–
4
schwarz/black
Meldeausgang/signal output
Analogausgang
analogue output
Last/load
max. 500 Ω
(inkl. Kabelwiderstand/
incl. cable resistance)
– Minus
minus
2
1
braun/br
own
+

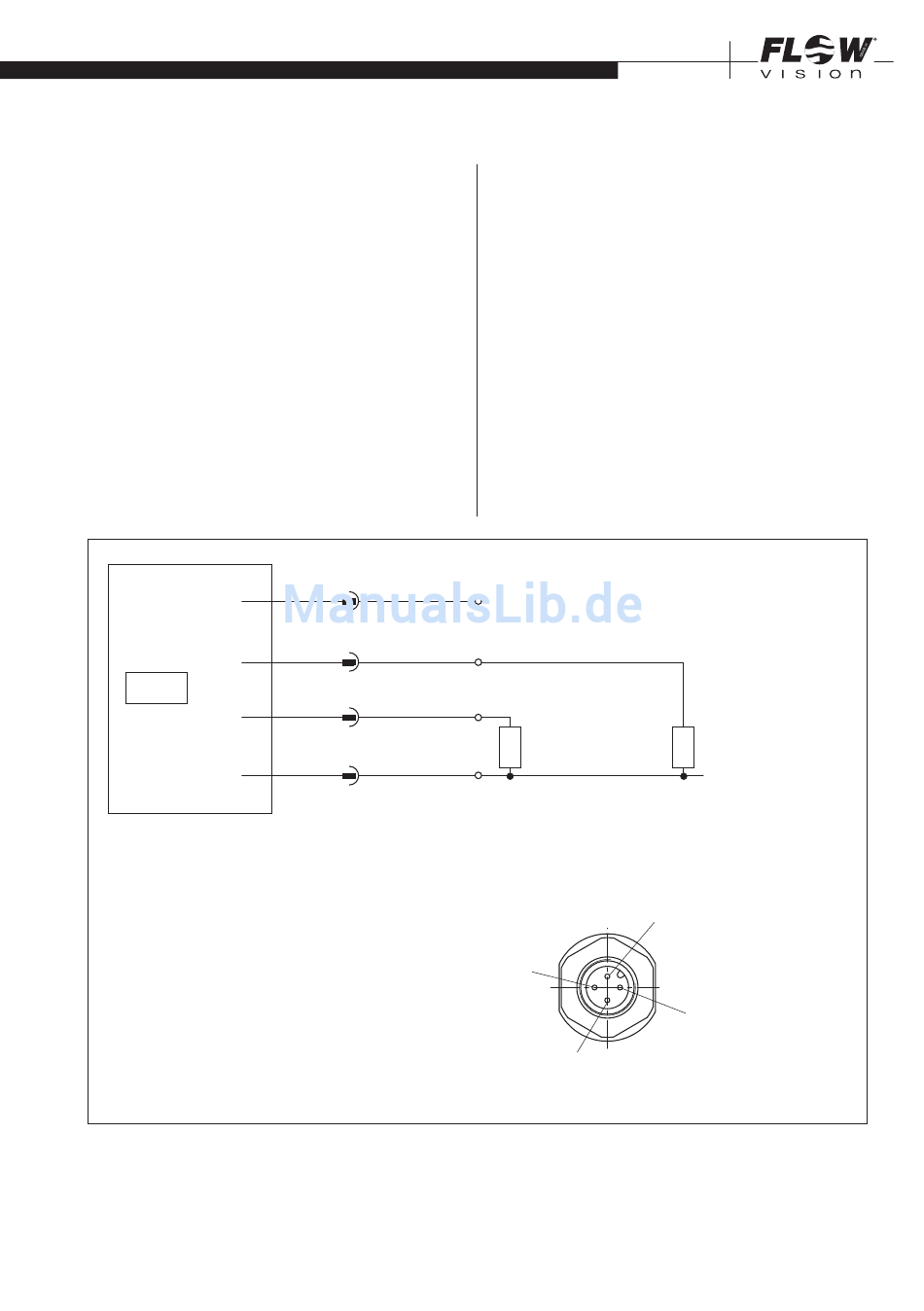

Fig. 10
13
