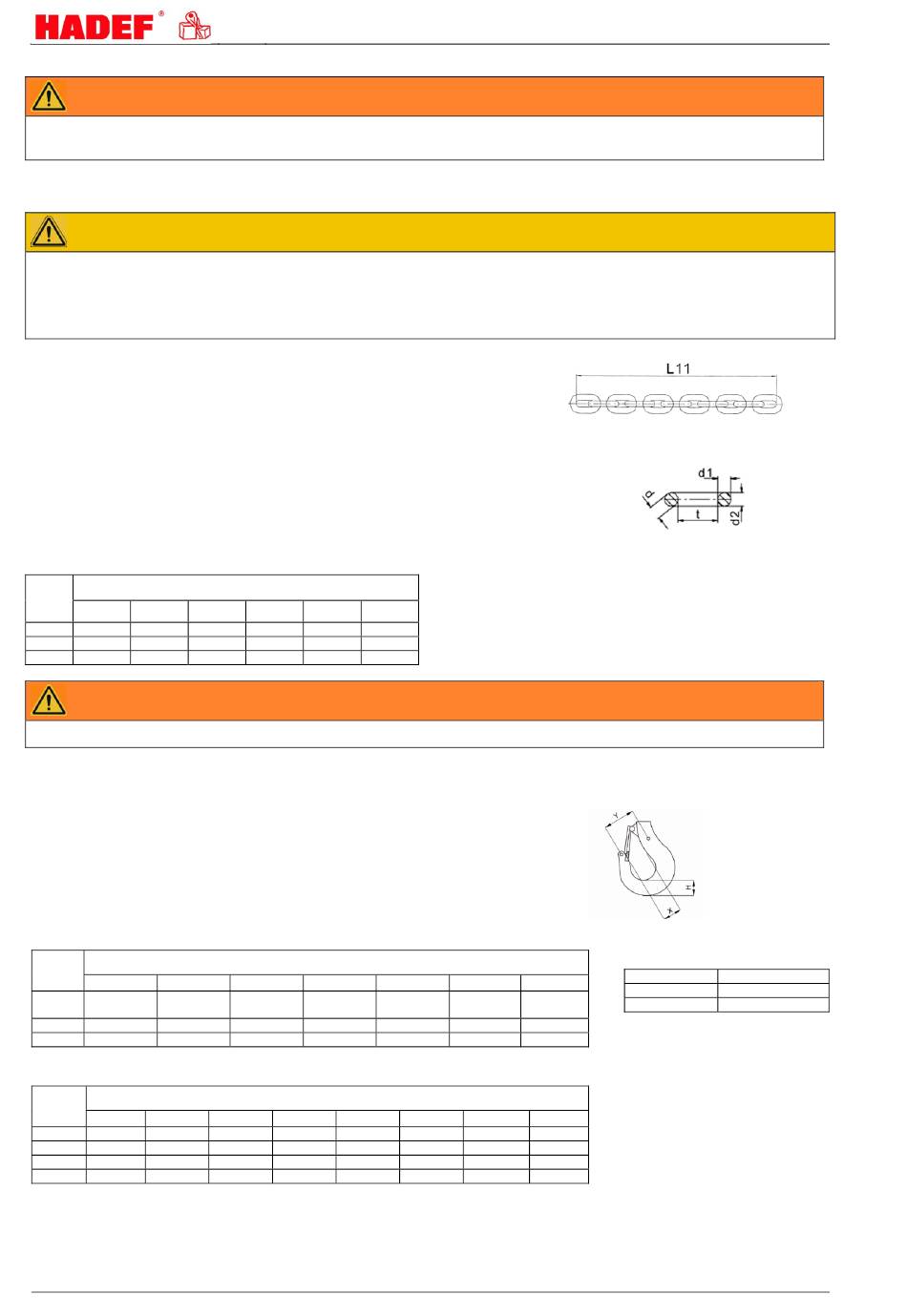

Prüfung - Lastkette; Prüfung - Lasthaken - Hadef 28/06Ap Montage-, Betriebs- Und Wartungsanleitung

WARNUNG!
Bei Unter- bzw. Überschreitung eines oder mehrerer Maße, oder wenn Anrisse oder Korrosion festgestellt
werden, müssen die Teile gegen Original- Ersatzteile ausgetauscht werden
13.3 Prüfung - Lastkette
VORSICHT!
Die Lastkette muss über die gesamte Länge geprüft werden!
Die Maßkontrolle der Lastkette muss besonders in den Bereichen erfolgen, die dem höchsten Verschleiß
unterliegen. Durch die Hubbewegung sind dies die Kontaktstellen der Kette mit Kettennuss und
Umlenkrollen.
nach DIN 685-Teil 5
L11 = Teilungsvergrößerung über 11 Kettenglieder
L1 = Teilungsvergrößerung über 1 Kettenglied
dm = Ermittelter Kettenglieddurchmesser (d1+d2)/2
Kettenabmessungen
Maße
mm
5x15 7x21
L11 171,4 238,8
L1 16,0 22,4
dm 4,6 6,5
WARNUNG!
Bei Erreichen der Tabellenmaße durch Verschleiß oder Verformung die Kette austauschen!
13.4 Prüfung - Lasthaken
Lasthaken
X = Messstrecke Hakenmaulweite
Y = Messstrecke ab Haken Nr. 6
H = Hakengrunddicke
Tabelle 1
Maß
mm
0,5/1 1/1
Haken
-- --
Nr.
X
37,5 43,5
H
17,1 20,9
Tabelle 2
Maß
mm
12/2 15/3
Haken Nr.
4 6
X
56 --
Y
-- 130
H
67 85
*) Diese Angaben lagen bei Drucklegung noch nicht fest.
Tabellenmaße sind theoretische Abmessungen ohne Toleranzangaben.
22
Kettengröße
9x27 11,3x31 16x45 23,5x66
300,8 348,1 505,6
28,1 32,7 47,4
8,2 10,2 14,4
Tragfähigkeit in t / Kettenstränge
1,6/1 2/2
-- --
60 60
27,6 27,6
Tragfähigkeit in t / Kettenstränge
20/4 25/5 30/6
6 8 10
-- -- --
130 145 160
85 85 95
Bild 18
Bild 19
743,0
69,5
21,2
Bild 20
3,2/2 5/2 6,3/1
-- 1,6 1,6
69,5 45 45
40 48 48
40/2x4 50
12 *)
--
180
118
Vor Inbetriebnahme
Messdaten eintragen:
Tragfähigkeit
X bzw. Y
H
60
*)
5.52.132.00.00.08
t
mm
mm
