6.4
Andruckrolle
6.4.1
Geräte bis 6,3t Tragfähigkeit
Bei den Geräten bis 6,3t Tragkraft sind
einstellbare Andruckrollen (1) vorhanden.
Andruckrolle (1) nach Montage auf dem Träger
einstellen
Luftspalt zwischen Träger und Andruckrolle (1)
ca. 1-2 mm
Schraube und Mutter (2) festziehen
6.5
Montage Kettenspeicher
Der Kettenspeicher wird als komplette Einheit
mitgeliefert. Für die Montage des Kettenspeichers
ist folgendes zu beachten:
Kettenspeicher (1) mittels Schrauben (2) an
die dafür vorgesehene Position (3) montieren
Die Lastkette ordentlich in den Kettenspeicher
(1) laufen lassen.
Die bereits am Kettenspeicher montierte
Haltekette (4) an der dafür vorgesehenen
Stelle am Gerät (5) mittels Schraube (6) so
montieren,
dass
möglichst waagerecht hängt, hierzu ist die
Haltekette (4) entweder zu kürzen, oder die
Montage der Haltekette (4) muss durch ein
anderes Kettenglied erfolgen
Befestigungsschrauben nochmals prüfen.
Durch
eine
Funktionsprüfung
kontrollieren, ob die Lastkette des Gerätes
ungehindert in den Kettenspeicher einlaufen
kann
5.52.132.00.00.08
der
Kettenspeicher
(1)
ohne
Last

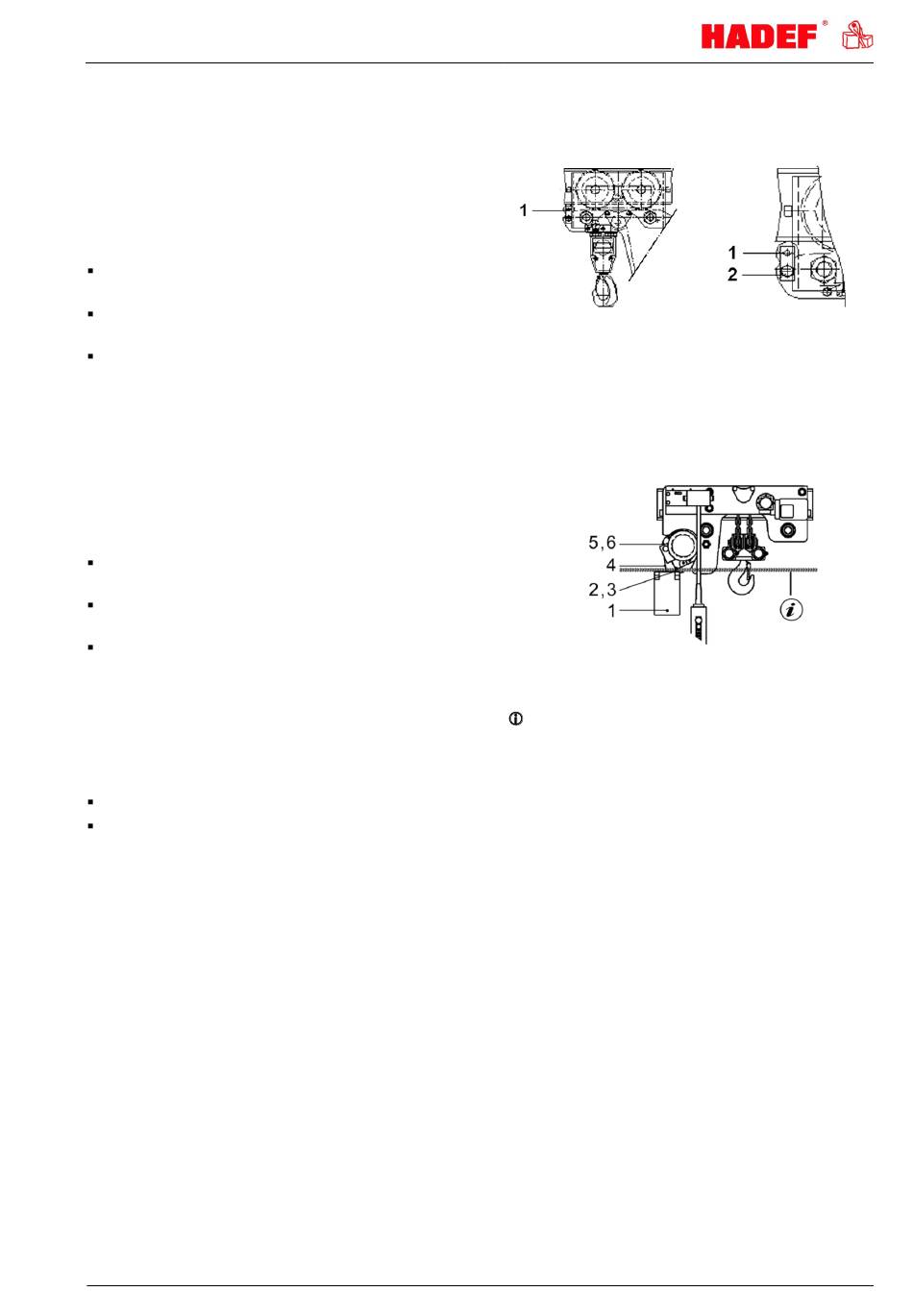

Bild 5
1 Andruckrolle
2 Schraube mit Mutter
Bild 6
Kettenspeicher möglichst waagerecht hängen
1 Kettenspeicher
2 Schrauben
3 Position für Schrauben
4 Haltekette
5 Position Haltekette
6 Schraube
