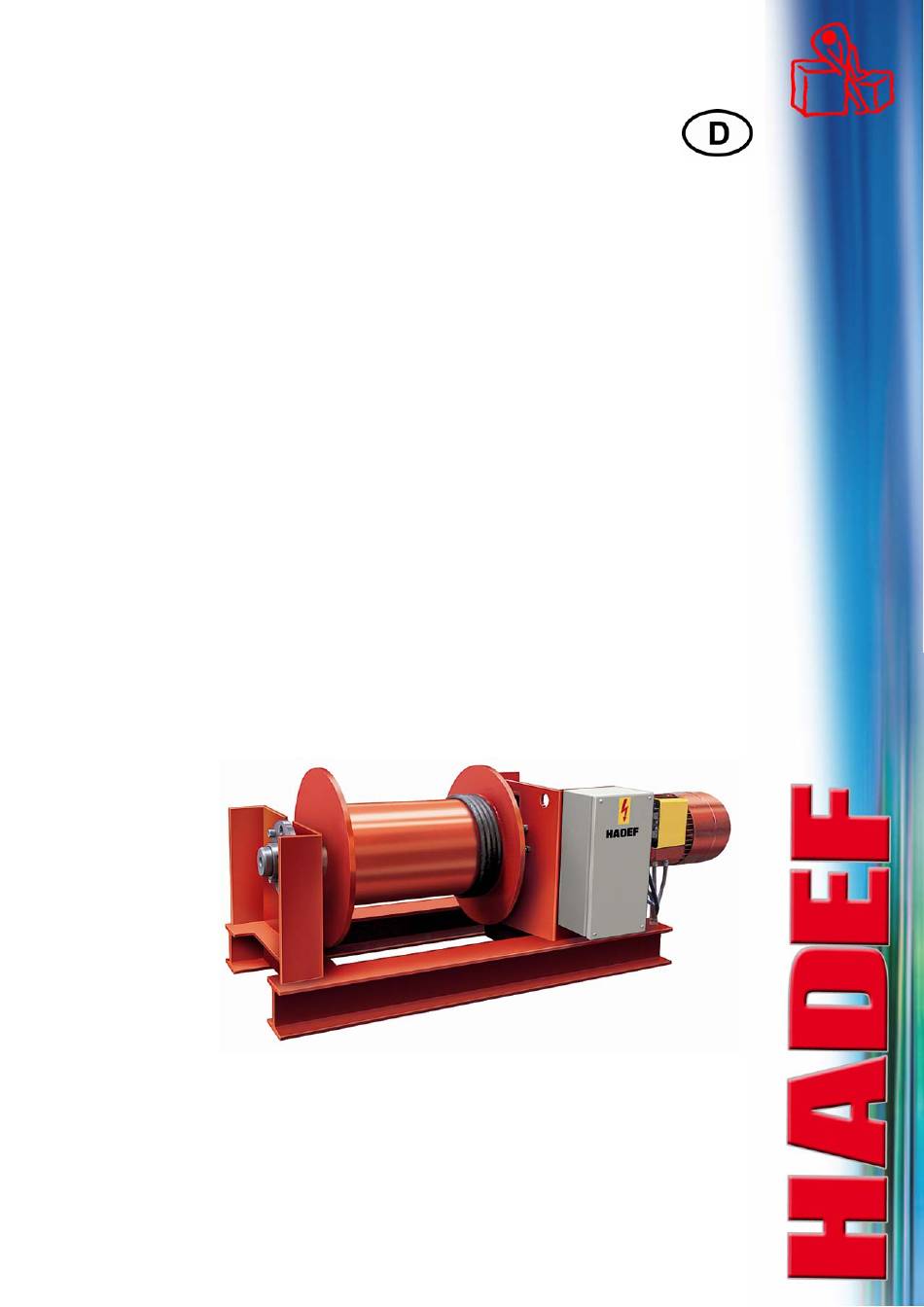

Montage,- Betriebs-
und Wartungsanleitung
Pos: 1.3 /---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.doc @ 67 @ @ 1

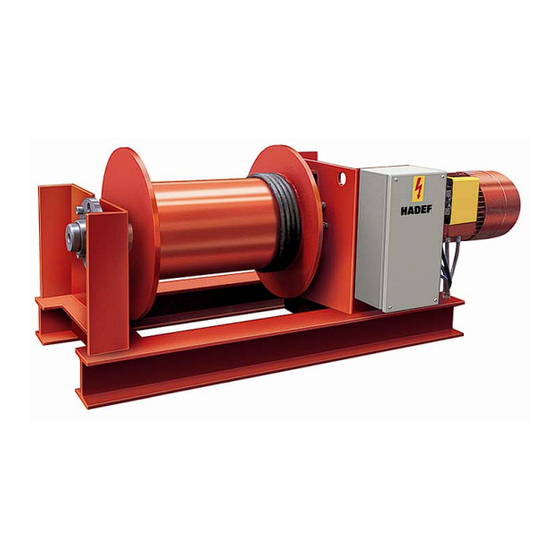

HADEF Elektro-Seilwinde
Figur 45/10E
Pos: 1.4 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1
Pos: 1.5 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1
Pos: 1.6 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1
Pos: 1.7 /---TITELSEITE/Abbildung/45/10E @ 2\mod_1282031647416_0.doc @ 15329 @ @ 1
5.52.262.00.00.04
Rev.04
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF 45/10E
Inhaltszusammenfassung für HADEF 45/10E
- Seite 1 Pos: 1.4 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1 Pos: 1.5 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1 Pos: 1.6 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1 Pos: 1.7 /---TITELSEITE/Abbildung/45/10E @ 2\mod_1282031647416_0.doc @ 15329 @ @ 1 5.52.262.00.00.04 Rev.04...
-
Seite 2: Inhaltsverzeichnis
Information Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/45/10E @ 2\mod_1282033899860_6.doc @ 15337 @ @ 1 Internet Download: www.doc.hadef.de/b4510e_d.pdf Pos: 3 /---ALLGEMEIN/Allgemein/2.unvollständige Maschine/HINWEIS - unvollständige Masch. -Montageanleitung @ 1\mod_1260449997342_6.doc @ 11372 @ @ 1 HINWEIS! Für unvollständige Maschinen finden sie die Montage bzw. Einbauanleitung unter dem Kapitel „Montage“... - Seite 3 Information Schraubentabelle ......................15 Bedienung ..................16 Betrieb ....................18 Inbetriebnahme................. 19 Allgemein ......................... 19 Stromanschluss ......................19 Getriebe..........................20 Drahtseil ........................... 20 Seilwegbegrenzungsschalter ..................21 Sicherheitsprüfung ................22 Funktionsprüfung................23 11.1 Kontrollen vor dem ersten Start..................23 Instandhaltung.................. 24 12.1 Allgemeines ........................
-
Seite 4: Information
Herstellers Bauteile geprüft und ausgetauscht werden. Danach wird eine neue verfügbare Nutzungsdauer festgelegt. Siehe hiezu die Unfallverhütungsvorschriften BGV D8, Winden, Hub- und Zuggeräte. Pos: 6.3.2 /---ALLGEMEIN/Hinweise/HINWEIS - Generalüberholung nur durch Hadef @ 0\mod_1176794916616_6.doc @ 4671 @ @ 1 HINWEIS! Festlegung Eine Generalüberholung darf nur von HADEF oder durch eine von HADEF autorisierte Fachfirma... -
Seite 5: Sicherheit
Sicherheit Sicherheit Pos: 7.2.1 /2--SICHERHEIT/Allgemein/Warnhinweise + Symbole/01.Warnhinweise + Symbole @ 0\mod_1172050513996_6.doc @ 163 @ @ 1 Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 6: Anforderungen An Das Bedienpersonal
Die zulässige Umgebungstemperatur beim Betrieb der Geräte beträgt –20°C bis +40°C! Mit defekten Geräten und Lastaufnahmemitteln darf erst weitergearbeitet werden, wenn sie instand gesetzt wurden! Es dürfen nur original HADEF – Ersatzteile verwendet werden. Bei Nichtbeachtung erlöschen alle Gewährleistungsansprüche an HADEF. -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Sicherheit Pos: 7.7 /2--SICHERHEIT/Grundlegende Sicherheitshinweise/1.Alle @ 2\mod_1300886479193_6.doc @ 18425 @ @ 1 Grundlegende Sicherheitsmaßnahmen Montage-, Bedienungs- und Wartungsanweisung beachten Warnhinweise an Geräten und in der Anleitung beachten Sicherheitsabstände einhalten Für gute Sicht bei den Arbeitsvorgängen sorgen ... -
Seite 8: Transport Und Lagerung
Haftung übernommen. Pos: 8.3 /3--TRANSPORT/LAGERUNG/Transport und Lagerung/Transport und Lagerung @ 0\mod_1172060037462_6.doc @ 192 @ @ 1 Transport HADEF- Geräte werden vor Auslieferung kontrolliert und ggf. ordnungsgemäß verpackt. Die Geräte nicht stürzen oder werfen. Geeignete Transportmittel verwenden. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten. -
Seite 9: Beschreibung
Pos: 9.2.1.3 /---ALLGEMEIN/Hinweise/EX-Schutz/GEFAHR - Einsatz in EX verboten @ 0\mod_1176878631716_6.doc @ 4939 @ @ 1 GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Pos: 9.3.1.1 /4--BESCHREIBUNG/Winde + Seilzug/Aufbau/Aufbau - 45/10E @ 2\mod_1282038724045_6.doc @ 15341 @ @ 1 Aufbau HADEF Elektro-Seilwinden Figur 45/10E sind für den stationären Einsatz konzipiert. -
Seite 10: Wichtige Bauteile
Beschreibung Wichtige Bauteile 4.4.1 Hubmotor Drehstrom 400V/50Hz. Andere Spannungsgrößen und Frequenzen optional. 4.4.2 Hubgetriebe Planetengetriebe HINWEIS! Standardmäßig werden die Getriebe mit Ölfüllung ausgeliefert. Für Transportzwecke ist bei einigen Typen eine Verschlussschraube vorgesehen, die vor Inbetriebnahme gegen die beiliegende Entlüftungsschraube ausgetauscht werden muss. -
Seite 11: Technische Daten
Technische Daten Technische Daten Pos: 10.2 /5--TECHNISCHE DATEN/Winde + Seilzug/45/10E+EX/1.45/10E @ 2\mod_1282046039092_6.doc @ 15366 @ @ 1 Triebwerkgruppe FEM 9.511 – 1Bm 2000 3200 4000 5000 6300 8000 10000 12500 16000 20000 1750 2800 3500 4400 5500 7050 8800 11000... -
Seite 12: Montage
Spannungsfreie Montage durch gleichmäßige, plane Auflage, evtl. Ausgleichsstücke verwenden Darauf achten, dass sich die Befestigungsposition weder durch die Last noch sonstige Einflüsse verändern kann Pos: 11.2.2.1 /6--MONTAGE/Winde + Seilzug/Schrauben/45/10/02.Schraubenauswahl 45/10E @ 2\mod_1282110109347_6.doc @ 15380 @ @ 1 Windenmontage Trag- Befestigungsschrauben fähigkeit... -
Seite 13: Seilbefestigung
Montage 6.3.1 Seilbefestigung Die Befestigung des Drahtseils erfolgt mittels Seilkeil. Bei Winden ohne Drahtseil wird der Seilkeil lose mitgeliefert. Das Seil durch die Ausnehmung der Bordscheibe und durch die Keiltasche schieben Einige Zentimeter herausziehen Den Seilkeil (1) komplett umschlingen ... -
Seite 14: Seilablenkung
Montage Pos: 11.2.4.1.1 /6--MONTAGE/Winde + Seilzug/Seilablenkung/*Seilablenkung*/07.Seilablenkung-allgemein @ 0\mod_1175065654558_6.doc @ 2911 @ @ 1 Seilablenkung Bei Montage einer Seilrolle muss diese mittig zur Seiltrommel angeordnet werden. Um ein geordnetes Aufwickeln des Seiles auf die Trommel zu gewährleisten, sollte der max. Seilablenkungswinkel nicht überschritten... -
Seite 15: Schraubentabelle
Montage Schraubentabelle Die Schrauben mit Anzugsmoment gem. Tabelle anziehen. Gewinde Anzugsmoment (Nm) in Festigkeitsklasse 10.9 10,4 15,3 25,3 37,2 1159 1000 1400 1350 1900 2000 2800 Reibwert 0,12-0,14 Pos: 12.1 /7--BEDIENUNG/*Ü1*/#. Kapitel - Bedienung @ 0\mod_1172647408811_6.doc @ 396 @ @ 1 5.52.262.00.00.04... -
Seite 16: Bedienung
Bedienung Bedienung Pos: 12.2 /7--BEDIENUNG/Allgemein/01.Bedienung - Alle @ 0\mod_1173087534915_6.doc @ 438 @ @ 1 Mit der Bedienung der Hebezeuge und Krane dürfen nur Personen betraut werden, die hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen des Gerätes beauftragt sein. Der Unternehmer muss dafür sorgen, dass die Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist. - Seite 17 Bedienung Pos: 12.4.4 /7--BEDIENUNG/Elektro/Hängetaster - Tasterfunktion @ 2\mod_1273578675013_6.doc @ 14236 @ @ 1 Tasterfunktion Entlasteter Druckknopf = Stillstand Druckknopf halb gedrückt = langsame Geschwindigkeit Druckknopf ganz gedrückt = schnelle Geschwindigkeit Bild 9 Roter Not-Aus Taster Taster eingedrückt = Stillstand Taster im Uhrzeigersinn drehen = Funktionen frei Bild 10 Pos: 13.1 /8--BETRIEB Nur (E+P)/*Ü1*/#.
-
Seite 18: Betrieb
Betrieb Betrieb Pos: 13.2.1 /8--BETRIEB Nur (E+P)/Allgemein/Elektro+Druckluft/04.Alle E @ 1\mod_1185781340750_6.doc @ 7411 @ @ 1 Beim Betrieb der Geräte sind folgende wichtige Punkte zu beachten: Sicherheitshinweise lesen Die Geräte nie über die angegebene Tragfähigkeit hinaus belasten. Beim Wechsel der Motordrehrichtung immer erst den Motor zum Stillstand kommen lassen. ... -
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Pos: 14.2.1.1 /9--INBETRIEBNAHME/Allgemein/Allgemein/01.Allgemein @ 0\mod_1172504961658_6.doc @ 353 @ @ 1 Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die Unfallverhütungsvorschriften, insbesondere die Vorschriften der BGV D8, BGV D6 und BGR 500 (VBG9a). Andere Einsatzländer: Prüfung wie oben, Beachtung der nationalen Vorschriften und der Angaben in dieser Anleitung! Pos: 14.2.1.2 /---ALLGEMEIN/Hinweise/Prüfungen/HINWEIS - Prüfung durch befähigte Pesonen @ 0\mod_1177339966681_6.doc @ 5318 @ @ 1 HINWEIS! -
Seite 20: Zuordnung Schaltpläne
Inbetriebnahme 9.2.3 Kabelanschluss - Bremse Die wartungsarmen Gleichstrom-Federdruckbremsen sind werkseitig gemäß Schaltplan angeschlossen. Pos: 14.2.2.2 /---ALLGEMEIN/Hinweise/Elektrik/HINWEIS - Bauseits: Sicherungen, Netzanschlussschalter @ 0\mod_1177485440045_6.doc @ 5380 @ @ 1 HINWEIS! Bauseits: Zuleitung mit trägen Sicherungen und Netzanschlussschalter versehen Pos: 14.2.2.3 /---ALLGEMEIN/Hinweise/Überlastsicherungen/VORSICHT - Überlastsicherung: falsche Drehrichtung @ 0\mod_1177485443842_6.doc @ 5386 @ @ 1 VORSICHT! Vorraussetzung für das Ansprechen der Überlastsicherung ist die korrekte Aufwicklung! Diese kann bei Winden mit Drehstrommotoren verwechselt werden. -
Seite 21: Seilwegbegrenzungsschalter
Inbetriebnahme Seilwegbegrenzungsschalter Bei vorhandenem Seilwegbegrenzungsschalter ist dieser vor Inbetriebnahme und nach Wartungsarbeiten neu einzustellen. Eine Kontrolle der richtigen Funktion ist zwischendurch erforderlich. Den Schaltpunkt für die obere Lasteinstellung so einstellen, dass auch bei ungünstiger Seilaufwicklung die zulässige obere Laststellung nicht überfahren wird. Es kann im Einzelfall erforderlich sein, bauseits einen externen Notendschalter zu installieren. -
Seite 22: Sicherheitsprüfung
Sicherheitsprüfung Sicherheitsprüfung Pos: 15.2 /10-SICHERHEITSPRÜFUNG/Allgmein/01.Sicherheitsprüfung Alle @ 0\mod_1178197796463_6.doc @ 5699 @ @ 1 Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. Pos: 15.3 /10-SICHERHEITSPRÜFUNG/Allgmein/02.Sicherheitsprüfung Zusatz E+P @ 0\mod_1178197432766_6.doc @ 5693 @ @ 1 ... -
Seite 23: Funktionsprüfung
Funktionsprüfung Funktionsprüfung Pos: 16.2.1 /11-FUNKTIONSPRÜFUNG/Funktionsprüfung/E+P Winde @ 0\mod_1175670932680_6.doc @ 3114 @ @ 1 11.1 Kontrollen vor dem ersten Start Hub prüfen durch lastfreies Durchfahren auf/ab und langsam/schnell Nennlast anhängen, Bremsen auf Funktion prüfen. Pos: 17.1 /12-INSTANDSETZUNG/*Ü1*/#. Kapitel - Instandhaltung @ 0\mod_1172647603139_6.doc @ 404 @ @ 1 5.52.262.00.00.04... -
Seite 24: Instandhaltung
Die angegebenen Überwachungs- und Wartungsintervalle gelten für normale Bedingungen und Ein-Schicht- Betrieb. Bei erschwerten Einsatzbedingungen, wie z.B. häufigem Betrieb unter Volllast oder besonderen Umgebungsbedingungen wie z.B. Hitze, Staub etc., müssen die Intervalle entsprechend verkürzt werden. Pos: 17.3.1 /12-INSTANDSETZUNG/Bremsmotor/Tabelle/Tabelle 45/10E @ 2\mod_1282135790221_6.doc @ 15451 @ @ 1 12.3 Bremsmotor... - Seite 25 Instandhaltung Range (D) Der Einstellwert muss immer = oder > sein als die vorhandene Leistung Nennleistung Strom 0-12 Bild 13 bei größeren Leistungen werden Stromwandler eingesetzt Power (B) – Haupthub Regler ganz nach rechts auf 120% Prüflast anheben und dabei Potentiometer "B" (Power) langsam nach links drehen bis der Wirkleistungsmesser auslöst...
-
Seite 26: Seilwegbegrenzungsschalter
Instandhaltung Pos: 17.5.1 /12-INSTANDSETZUNG/E+P - Winde - Zubehör/Seilwegbegrenzungsschalter/Seilwegbegrenzungsschalter - Einstellung @ 0\mod_1175610018408_6.doc @ 3076 @ @ 1 12.5 Seilwegbegrenzungsschalter 12.5.1 Einstellung der Schaltpunkte Zuerst Nocken für "Senken" einstellen. Dafür die Last in die untere Endstellung fahren und Schaltnocken einstellen. 1 Deckelschrauben lösen und Deckel entfernen 2 Zentrale Schraube (1) lockern 3 Schaltpunkt jeder Nockenscheibe (A+B) -
Seite 27: Schlaffseilschalter (Option)
Instandhaltung 12.7 Schlaffseilschalter (Option) 12.7.1 Einstellung Abbildung – horizontal 1 Drahtseil 2 Seiltrommel Andere Ausführungen möglich 3 Grenzschalter 4 Leitrollen 5 Rollenhebel Das Drahtseil (1) unter der Leitrolle (4) 6 Exzenter durchführen und durch die Last stramm 7 Schaltwelle ziehen. -
Seite 28: Prüfung
Pos: 18.3 /13-PRÜFUNG/Wiederkehrende Prüfung/01.Wiederkehrende Prüfung @ 0\mod_1175675257580_6.doc @ 3163 @ @ 1 13.2 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind HADEF Hebezeuge mindestens einmal jährlich durch eine befähigte Person oder eine anerkannte befähigte Person bei Kranen, auf ihre Funktionssicherheit zu prüfen. -
Seite 29: Wartung
Wartung Wartung Pos: 19.2.1.1 /14-WARTUNG/Winde + Seilzug/Drahtseil/01.Drahtseil @ 0\mod_1175682037269_6.doc @ 3259 @ @ 1 14.1 Drahtseil Bei Korrosion, Anrisse oder Erreichen der Verschleißgrenze müssen die Seile gegen neue Original-Seile ausgetauscht werden. Überwachungskriterien: Befestigungsschrauben vor Inbetriebnahme und mindestens alle 3 Monate prüfen und ggf. nachziehen ... -
Seite 30: Elektromotor
Wartung Tragfähig- keit Einsatz Empfehlung Intervall 2000 I – II 1,1 l 2000 0,9 l Schmier- 3200 + 4000 I – II – III 2,0 l stoff- FUCHS 5000 2,5 l Planeten- wechsel RENOLIN getriebe 5000 II – III 2,3 l PG 220 6300 I - II... -
Seite 31: Störung
Störung Störung Pos: 20.2.1 /15-STÖRUNG/Allgemein/01.Störung @ 0\mod_1173250229044_6.doc @ 458 @ @ 1 Bei Störungen muss folgendes beachtet werden: Störungsbeseitigungen nur durch qualifiziertes Personal Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist ... -
Seite 32: Abhilfe
Abhilfe Abhilfe Pos: 21.2 /16-ABHILFE/Winde/02.Tabelle - Standard - E @ 0\mod_1175763511943_6.doc @ 3373 @ @ 1 Fehler Ursache Behebung Netzspannung fehlt Netzanschluss überprüfen Sicherung durchgebrannt Sicherung erneuern Schalteinsatz im Steuerschalter defekt Schalteinsatz auswechseln Hubmotor läuft nicht Unterbrechung im Steuerkabel Siehe "Fehler Bremse lüftet nicht“ Bremse Lüftet nicht Schalteinsatz im Steuerschalter defekt Schalteinsatz austauschen... -
Seite 33: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Pos: 22.2 /---ALLGEMEIN/Hinweise/WARNUNG - Außerbetriebnahe: Schäden vermeiden.. @ 0\mod_1177597023398_6.doc @ 5590 @ @ 1 WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Pos: 22.3 /17-AUßERBETRIEBNAHME/Allgemein/Alle Außerbetriebnahme @ 0\mod_1173431980767_6.doc @ 669 @ @ 1 Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: ... -
Seite 34: Beistellung Von Unterlagen
Beistellung von Unterlagen Beistellung von Unterlagen Pos: 23.2 /18-BEISTELLUNG/Elektro/Elektro @ 2\mod_1274853269057_6.doc @ 14428 @ @ 1 18.1 Elektro-Schaltpläne Schaltpläne liegen der Lieferung bei oder sind im Steuerschrank enthalten. Ausgenommen hiervon sind Geräte ohne Steuerung. 18.2 Funkfernsteuerung (Option) Eine separate Bedienungsanleitung für die Funkfernsteuerung liegt der Lieferung bei, sofern das Gerät mit einer Funkfernbedienung ausgestattet ist.
