4
Beschreibung
4.1
Anwendungsbereiche
Die Geräte sollten möglichst in einem überdachten Raum installiert sein.
Bei Installation im Freien schützen Sie die Geräte vor beeinträchtigenden Witterungseinflüssen wie z.B.
Regen,
Schnee,
Hagel,
Wetterschutzdach
in
Temperaturschwankungen sind die Funktionen durch Kondensationsbildung gefährdet.
Umgebungstemperatur -20°C / +50°C, bei allen kraftbetriebenen Geräten -20°C / +40°C. Luftfeuchtigkeit
100% oder weniger, jedoch nicht unter Wasser.
Bei längeren Stillstandzeiten kann durch Korrosion die Funktion der Bremse beeinträchtigt werden.
GEFAHR!
Geräte in Standardausführung sind nicht für den Einsatz in explosionsgefährdeter Umgebung
zugelassen
Für diesen Einsatzzweck werden Geräte in Spezialausführung geliefert, die dementsprechend mit
besonderen Schildern für die EX-Einstufung gekennzeichnet sind
4.2
Aufbau
HADEF Druckluft- Kettenzüge, verkürzte Bauart,
mit Druckluftfahrwerk, Figur 28/06APP und
Handfahrwerk Figur 28/06APH und Rollfahrwerk
Figur 28/06 APR sind Einschienenfahrwerke mit
fest eingebauten Hubwerken.
Die Hubwerke werden von Druckluftmotoren und
die Fahrwerke von Hand mittels Haspelketten
bzw. durch Schieben an der Last oder von
Druckluftmotoren angetrieben.

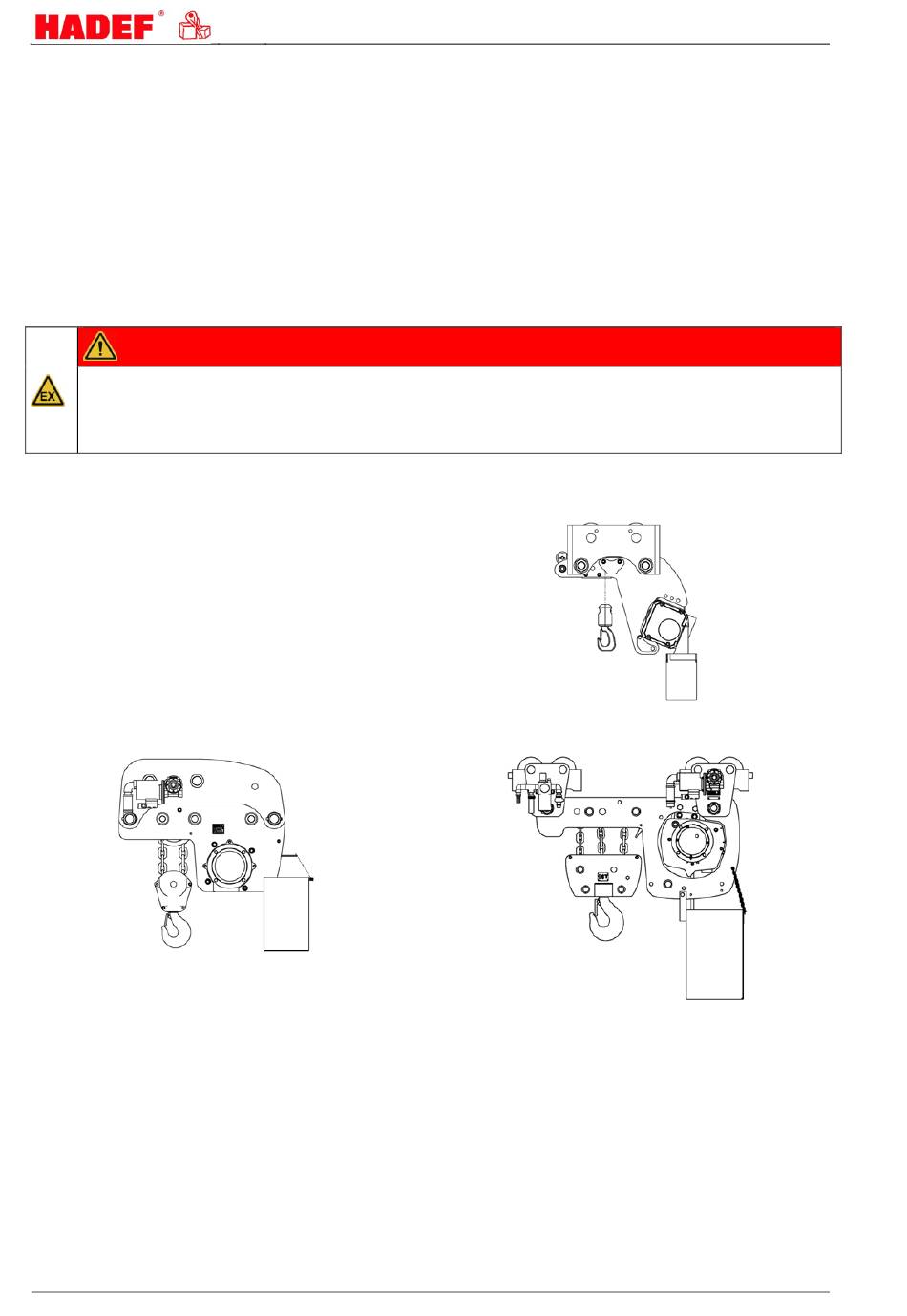

Figur 28/06APP – Tabelle 2 –10t
4.3
Funktionsbeschreibung
Durch Betätigen der Steuertasten im Steuerschalter werden Hubwerke und motorisch betriebene Fahrwerke
in Bewegung gesetzt. Die im Motor eingebaute Federdruckbremse verhindert das selbsttätige Senken der
Last nach Loslassen der Steuertasten.
Bei Haspelfahrwerken wird durch Ziehen an einem der beiden Stränge der endlosen Handkette das
Fahrwerk nach links oder rechts verfahren.
8
direkter
Sonneneinstrahlung,
Parkposition.
In
feuchter
Staub,
usw.
Hierzu
Umgebung,
verbunden
Figur 28/06APR – Tabelle 1 – 0,5t
Figur 28/06APP – Tabelle 2 –15t
empfehlen
wir
ein
mit
stärkeren
5.52.132.00.00.08
