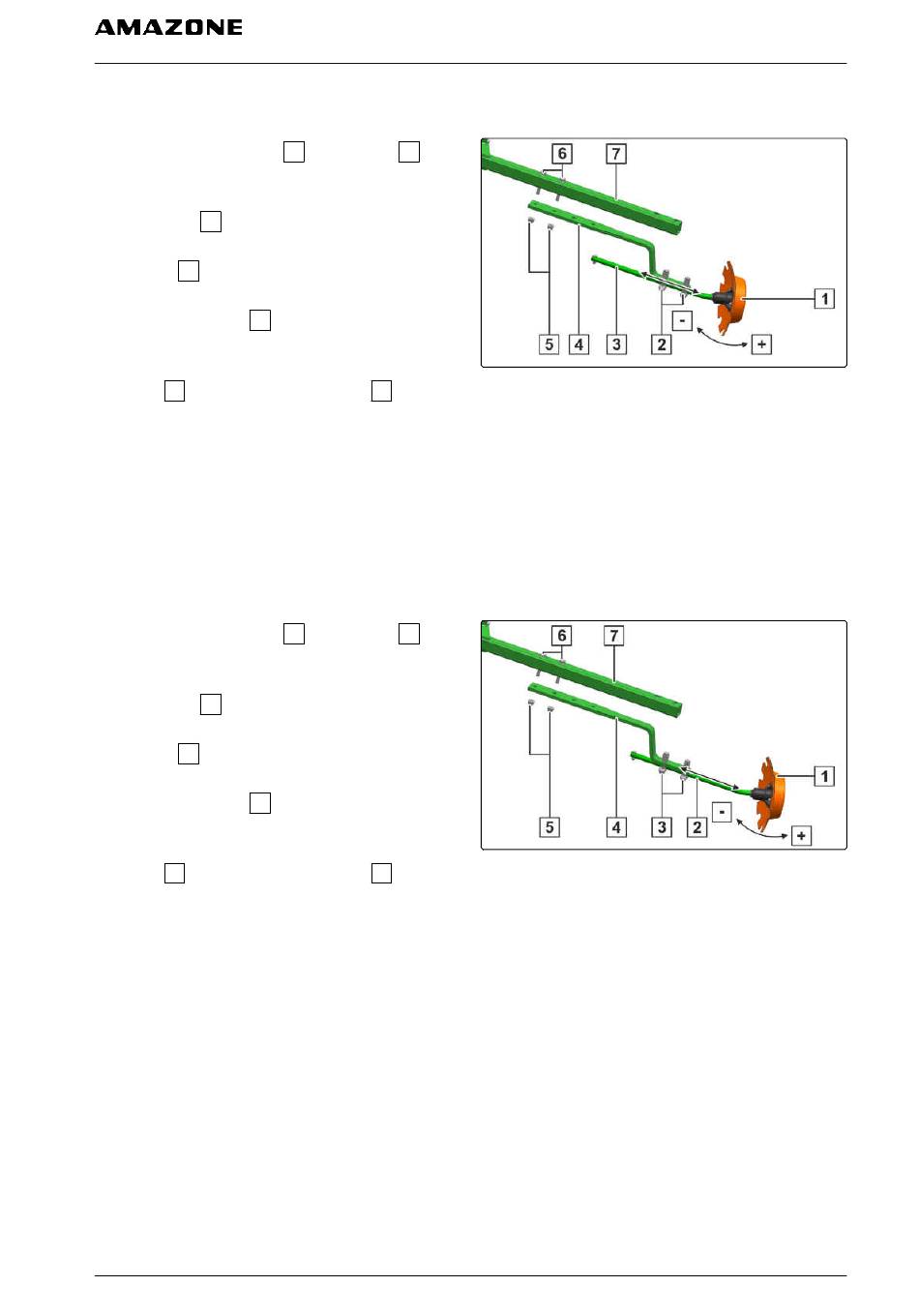

5.40 m Arbeitsbreite
1. Spuranreißeraufnahme 4 am Ausleger 7 in
die gewünschte Position bringen.
2. Schrauben 6 montieren.
3. Muttern 5 montieren.
4. Klemmverbindung 2 lösen.
Um die Spuranreißerlänge einzustellen,
5.
Welle 3 der Spureinreisserscheibe 1 in die ge-
wünschte Position schieben.
Um den Anstellwinkel der Spureinreisserscheibe
6.
einzustellen,
Welle der Spureinreisserscheibe in die ge-
wünschte Position drehen.
5.60 m Arbeitsbreite
1. Spuranreißeraufnahme 4 am Ausleger 7 in
die gewünschte Position bringen.
2. Schrauben 6 montieren.
3. Muttern 5 montieren.
4. Klemmverbindung 3 lösen.
Um die Spuranreißerlänge einzustellen,
5.
Welle 2 der Spureinreisserscheibe 1 in die ge-
wünschte Position schieben.
Um den Anstellwinkel der Spureinreisserscheibe
6.
einzustellen,
Welle der Spureinreisserscheibe in die ge-
wünschte Position drehen.
