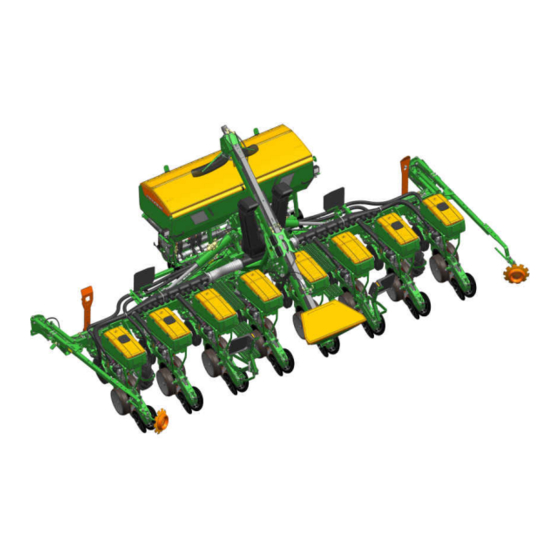

Amazone Precea 6000-2 Originalbetriebsanleitung

Anbau-einzelkorn-sämaschine
Vorschau ausblenden Andere Handbücher für Precea 6000-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung
Anbau-Einzelkorn-Sämaschine
Precea 6000-2
Precea 6000-2CC
Precea 6000-2FCC
SmartLearning
www .amazone.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone Precea 6000-2

Inhaltszusammenfassung für Amazone Precea 6000-2

  • Seite 1 Originalbetriebsanleitung Anbau-Einzelkorn-Sämaschine Precea 6000-2 Precea 6000-2CC Precea 6000-2FCC SmartLearning www .amazone.de...
  • Seite 2 Tragen Sie hier die Identifikationsdaten der Maschine ein. Die Identifikationsdaten finden Sie auf dem Typenschild.
  • Seite 3 INHALTSVERZEICHNIS INHALTSVERZEICHNIS Druckluftgebläse 1 Zu dieser Betriebsanleitung Kornvereinzelung Verwendete Darstellungen 4.8.1 Aufbau und Funktion der 1.1.1 Warnhinweise und Signalworte Kornvereinzelung 1.1.2 Weitere Hinweise 4.8.2 Vereinzelungsscheiben 1.1.3 Handlungsanweisungen PreTeC-Schar 1.1.4 Aufzählungen 4.9.1 Säaggregat 1.1.5 Positionszahlen in Abbildungen 4.9.2 Tiefenführungsrollen Mitgeltende Dokumente 4.9.3 Furchenformer und Fangrolle Ihre Meinung ist gefragt...
  • Seite 4 INHALTSVERZEICHNIS 5.5.2 FerTeC Twin 6.4.10 Spurlockerer für den Einsatz vorbereiten Reihenabstände 6.4.11 Drehbaren Spurlockerer für den Anbaukategorie Einsatz vorbereiten Arbeitsgeschwindigkeit 6.4.12 Geschwindigkeitssensor der Leistungsmerkmale des Traktors Maschine einrichten 5.10 Angaben zur Geräuschentwicklung 54 6.4.13 Multitablage-Tester verwenden 5.11 Befahrbare Hangneigung 6.4.14 Kornvereinzelung einstellen 5.12 Schmierstoffe...
  • Seite 5 INHALTSVERZEICHNIS Spuranreißer verwenden 9.1.9 Innenabstreifer am FerTeC Twin- Schar prüfen und ersetzen 9.1.10 Anziehmoment Radschrauben prüfen 195 8 Maschine abstellen 9.1.11 Anziehmoment Radarsensorschrauben prüfen Düngerbehälter entleeren 9.1.12 Anziehmoment Rahmenverbindung Saatgutbehälter über die prüfen Restmengenklappe entleeren 9.1.13 Anziehmoment Scharverbindung Saatgutbehälter über die prüfen Vereinzelungsscheibe entleeren 9.1.14...

  • Seite 6: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Störungen beseitigen Maschine reinigen 10 Maschine transportieren 10.1 Maschine mit einem Kran verladen 236 10.2 Maschine mit einem Transportfahrzeug bewegen 11 Anhang 11.1 Schraubenanziehmomente 11.2 Mitgeltende Dokumente 12 Verzeichnisse 12.1 Glossar 12.2 Stichwortverzeichnis MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 7: Verwendete Darstellungen

    1 | Zu dieser Betriebsanleitung Zu dieser Betriebsanleitung CMS-T-00000081-D.1 1.1 Verwendete Darstellungen CMS-T-005676-C.1 1.1.1 Warnhinweise und Signalworte CMS-T-00002415-A.1 Warnhinweise sind durch einen vertikalen Balken mit dreieckigem Sicherheitssymbol und einem Signalwort gekennzeichnet. Die Signalworte "GEFAHR", "WAR- NUNG" oder "VORSICHT" beschreiben die Schwere der drohenden Gefährdung und haben folgende Be- deutungen: GEFAHR...

  • Seite 8: Weitere Hinweise

    1 | Zu dieser Betriebsanleitung Verwendete Darstellungen 1.1.2 Weitere Hinweise CMS-T-00002416-A.1 WICHTIG Kennzeichnet ein Risiko für Maschinen- schäden. UMWELTHINWEIS Kennzeichnet ein Risiko für Umweltschä- den. HINWEIS Kennzeichnet Anwendungstipps und Hinweise für einen optimalen Gebrauch. 1.1.3 Handlungsanweisungen CMS-T-00000473-B.1 Nummerierte Handlungsanweisungen CMS-T-005217-B.1 Handlungen, die in einer bestimmten Reihenfolge ausgeführt werden müssen, sind als nummerierte Handlungsanweisungen dargestellt.

  • Seite 9: Aufzählungen

    1 | Zu dieser Betriebsanleitung Verwendete Darstellungen 1.1.3.2 Alternative Handlungsanweisungen CMS-T-00000110-B.1 Alternative Handlungsanweisungen werden mit dem Wort "oder" eingeleitet. Beispiel: 1. Handlungsanweisung 1 oder alternative Handlungsanweisung 2. Handlungsanweisung 2 Handlungsanweisungen mit nur einer Handlung CMS-T-005211-C.1 Handlungsanweisungen mit nur einer Handlung wer- den nicht nummeriert, sondern mit einem Pfeil darge- stellt.

  • Seite 10: Positionszahlen In Abbildungen

    Technische Redaktion Mit Ihren Verbesserungsvorschlägen helfen Sie mit, Postfach 51 eine immer benutzerfreundlichere Betriebsanleitung D-49202 Hasbergen zu gestalten. Senden Sie uns Ihre Vorschläge bitte per Brief, Fax oder E-Mail. Fax: +49 (0) 5405 501-234 E-Mail: td@amazone.de MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 11: Sicherheit Und Verantwortung

    2 | Sicherheit und Verantwortung Sicherheit und Verantwortung CMS-T-00007640-A.1 2.1 Grundlegende Sicherheitshinweise CMS-T-00007641-A.1 2.1.1 Bedeutung der Betriebsanleitung CMS-T-00006180-A.1 Betriebsanleitung beachten Die Betriebsanleitung ist ein wichtiges Dokument und ein Teil der Maschine. Sie richtet sich an den Anwender und enthält sicherheitsrelevante Anga- ben.

  • Seite 12: Personalqualifikation

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.2 Sichere Betriebsorganisation CMS-T-00002302-C.1 2.1.2.1 Personalqualifikation CMS-T-00002306-A.1 2.1.2.1.1 Anforderungen an alle Personen, die mit der Maschine arbeiten CMS-T-00002310-A.1 Wenn die Maschine unsachgemäß verwendet wird, können Personen verletzt oder getötet wer- den. Um Unfälle durch unsachgemäße Verwen- dung zu vermeiden, muss jede Person, die mit der Maschine arbeitet, folgende Mindestanforde- rungen erfüllen:...

  • Seite 13: Landwirtschaftliche Hilfskraft

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Landwirte sind mit der Arbeit mit Landmaschinen grundsätzlich vertraut und unterweisen bei Bedarf landwirtschaftliche Hilfskräfte in der Benutzung der Landmaschinen. Sie können einzelne, einfache In- standsetzungen und Wartungsarbeiten an Landma- schinen selbst ausführen. Landwirte können zum Beispiel sein: Landwirte mit Hochschulstudium oder Ausbildung an einer Fachschule...

  • Seite 14: Arbeitsplätze Und Mitfahrende Personen

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.2.2 Arbeitsplätze und mitfahrende Personen CMS-T-00002307-B.1 Mitfahrende Personen Mitfahrende Personen können durch Maschinen- bewegungen fallen, überrollt und schwer verletzt oder getötet werden. Heraufgeschleuderte Ge- genstände können mitfahrende Personen treffen und verletzen. Lassen Sie Personen nie auf der Maschine mitfahren.
  • Seite 15 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Gefahr durch Schäden an der Maschine Schäden an der Maschine können die Betriebs- sicherheit der Maschine beeinträchtigen und Un- fälle verursachen. Dadurch können Personen schwer verletzt oder getötet werden. Wenn Sie Schäden vemuten oder feststellen, sichern Sie Traktor und Maschine.

  • Seite 16: Persönliche Schutzausrüstung

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.2.4.2 Persönliche Schutzausrüstung CMS-T-00002316-B.1 Persönliche Schutzausrüstung Das Tragen von persönlichen Schutzausrüstun- gen ist ein wichtiger Baustein der Sicherheit. Fehlende oder ungeeignete persönliche Schutz- ausrüstungen erhöhen das Risiko von Gesund- heitsschäden und Verletzungen von Personen. Persönliche Schutzausrüstungen sind beispiels- weise: Arbeitshandschuhe, Sicherheitsschuhe, Schutzkleidung, Atemschutz, Gehörschutz, Ge-...

  • Seite 17: Gefahren Kennen Und Vermeiden

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.2.4.3 Warnbilder CMS-T-00002317-B.1 Warnbilder lesbar halten Warnbilder an der Maschine warnen vor Gefähr- dungen an Gefahrenstellen und sind wichtiger Bestandteil der Sicherheitsausstattung der Ma- schine. Fehlende Warnbilder erhöhen das Risiko von schweren und tödlichen Verletzungen für Per- sonen.

  • Seite 18: Gefahrenbereiche

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.3.2 Gefahrenbereiche CMS-T-00007643-A.1 Gefahrenbereiche an der Maschine In den Gefahrenbereichen bestehen folgende we- sentliche Gefährdungen: Die Maschine und deren Arbeitswerkzeuge bewe- gen sich arbeitsbedingt. Hydraulisch angehobene Maschinenteile können unbemerkt und langsam absinken. Traktor und Maschine können unbeabsichtigt wegrollen.

  • Seite 19: Sicheres Arbeiten Und Sicherer Umgang Mit Der Maschine

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.4 Sicheres Arbeiten und sicherer Umgang mit der Maschine CMS-T-00002304-H.1 2.1.4.1 Maschinen ankuppeln CMS-T-00002320-D.1 Maschine an den Traktor ankuppeln Wenn die Maschine fehlerhaft an den Traktor an- gekuppelt wird, entstehen Gefahren, die schwere Unfälle verursachen können.

  • Seite 20: Fahrsicherheit

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.4.2 Fahrsicherheit CMS-T-00002321-D.1 Gefahren beim Fahren auf Straße und Feld An einen Traktor angebaute oder angehängte Maschinen sowie Frontgewichte oder Heckge- wichte beeinflussen das Fahrverhalten sowie die Lenkfähigkeit und Bremsfähigkeit des Traktors. Die Fahreigenschaften hängen auch vom Be- triebszustand, von der Befüllung oder Beladung und vom Untergrund ab.
  • Seite 21 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Unfallgefahr bei der Straßenfahrt durch un- kontrollierte Seitwärtsbewegungen der Ma- schine Arretieren Sie die Traktorunterlenker für die Straßenfahrt. Maschine für die Straßenfahrt vorbereiten Wenn die Maschine nicht ordnungsgemäß für die Straßenfahrt vorbereitet wird, können schwere Unfälle im Straßenverkehr die Folge sein.

  • Seite 22: Sichere Wartung Und Änderung

    Fach- werkstatt vornehmen. Damit die Betriebserlaubnis nach nationa- len und internationalen Vorschriften ihre Gültigkeit behält, stellen Sie sicher, dass die Fachwerkstatt nur die von AMAZONE freigegebenen Umbautei- le, Ersatzteile und Sonderausstattungen ver- wendet. MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 23: Arbeiten An Der Maschine

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.5.2 Arbeiten an der Maschine CMS-T-00002323-C.1 Arbeiten nur an der stillgesetzten Maschine Wenn die Maschine nicht stillgesetzt ist, können sich Teile unbeabsichtigt bewegen, oder die Ma- schine kann sich in Bewegung setzen. Dadurch können Personen schwer verletzt oder getötet werden.
  • Seite 24 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Instandhaltungsarbeiten Unsachgemäße Instandhaltungsarbeiten, insbe- sondere an sicherheitsrelevanten Bauteilen, ge- fährden die Betriebssicherheit. Dadurch können Unfälle verursacht und Personen schwer verletzt oder getötet werden. Zu den sicherheitsrelevan- ten Bauteilen gehören beispielsweise Hydraulik- bauteile, Elektronikbauteile, Rahmen, Federn, An- hängekupplung, Achsen und Achsaufhängungen, Leitungen und Behälter die brennbare Substan- zen enthalten.
  • Seite 25 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Angehobene Maschinenteile Angehobene Maschinenteile können unbeabsich- tigt absinken und Personen quetschen und töten. Verweilen Sie nie unter angehobenen Ma- schinenteilen. Wenn Sie an oder unter angehobenen Ma- schinenteilen Arbeiten durchführen müssen, senken Sie die Maschinenteile ab oder si- chern Sie die angehobenen Maschinenteile mit mechanischer Abstützvorrichtung oder hydraulischer Absperrvorrichtung.

  • Seite 26: Sonderausstattungen Und Ersatzteile

    2.1.5.4 Sonderausstattungen und Ersatzteile CMS-T-00002325-B.1 Sonderausstattungen, Zubehör und Ersatztei- Sonderausstattungen, Zubehör und Ersatzteile, die nicht den Anforderungen von AMAZONE ent- sprechen, können die Betriebssicherheit der Ma- schine beeinträchtigen und Unfälle verursachen. Verwenden Sie nur Originalteile oder Teile, die den Anforderungen von AMAZONE ent- sprechen.
  • Seite 27 2 | Sicherheit und Verantwortung Sicherheitsroutinen 2.2 Sicherheitsroutinen CMS-T-00002300-C.1 Traktor und Maschine sichern Wenn Traktor und Maschine nicht gesichert sind gegen unbeabsichtigtes Starten und Wegrollen, können sich Traktor und Maschine unkontrolliert in Bewegung setzen und Personen überrollen, zerquetschen und erschlagen. Senken Sie die angehobene Maschine oder die angehobenen Maschinenteile ab.
  • Seite 28 2 | Sicherheit und Verantwortung Sicherheitsroutinen Schutzvorrichtungen funktionsfähig halten Wenn Schutzvorrichtungen fehlen, beschädigt, fehlerhaft oder demontiert sind, können Maschi- nenteile Personen schwer verletzen oder töten. Prüfen Sie die Maschine mindestens einmal pro Tag auf Schäden, ordnungsgemäße Mon- tage und Funktionsfähigkeit der Schutzvor- richtungen.
  • Seite 29 2 | Sicherheit und Verantwortung Sicherheitsroutinen Aufsteigen und Absteigen Durch nachlässiges Verhalten beim Aufsteigen und Absteigen können Personen vom Aufstieg fallen. Personen, die außerhalb der vorgesehe- nen Aufstiege auf die Maschine steigen, können ausrutschen, fallen und sich schwer verletzen. Nutzen Sie nur die vorgesehenen Aufstiege Schmutz sowie Betriebsstoffe können die Trittsicherheit und Standsicherheit beein- trächtigen.

  • Seite 30: Bestimmungsgemäße Verwendung

    3 | Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung CMS-T-00002353-A.1 Die Maschine ist ausschließlich für den fachlichen Einsatz nach den Regeln der landwirtschaftlichen Praxis zur präzisen Ausbringung von Saatgütern gebaut. Die Maschine ist geeignet und vorgesehen zur präzisen Ausbringung verschiedener Saatgüter. Das Saatgutkorn wird vereinzelt und in der ge- wünschten Tiefe und Abstand im Boden abgelegt.

  • Seite 31: Produktbeschreibung

    4 | Produktbeschreibung Produktbeschreibung CMS-T-00005533-C.1 4.1 Maschine im Überblick CMS-T-00005539-A.1 CMS-I-00004140 Precea 6000-2CC Säaggregat SmartCenter Beleuchtung und Kenntlichmachung für die Stra- Düngerbehälter ßenfahrt Druckluftgebläse Ladesteg Ansaugkörbe Fahrwerk, nachlaufend 10 Arbeitsbeleuchtung Transportsicherung MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 32 4 | Produktbeschreibung Maschine im Überblick CMS-I-00004139 Precea 6000-2CC Düngerschar Schlauchgarderobe Beleuchtung und Kenntlichmachung für die Stra- Behälter für Maschinenunterlagen und weitere ßenfahrt Hilfsmittel Ablagefach für Falteimer und Waage Spuranreißer Spurlockerer Düngerbefüllschnecke Abstellstützen MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 33 4 | Produktbeschreibung Maschine im Überblick CMS-I-00003966 Precea 6000-2FCC Behälter für Maschinenunterlagen und weitere Abstellstützen Hilfsmittel 3-Punkt-Anbaurahmen Fahrwerk, vorlaufend klappbarer Rahmen Spurlockerer Beleuchtung und Kenntlichmachung für die Stra- Schlauchgarderobe ßenfahrt Rahmenballastierung 10 Schlauchanschluss Förderleitung MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 34: Funktion Der Maschine

    4 | Produktbeschreibung Funktion der Maschine CMS-I-00003967 Precea 6000-2FCC Säaggregat Transportsicherung Beleuchtung und Kenntlichmachung für die Stra- Druckluftgebläse ßenfahrt Verteilerkopf Düngerschar Ansaugkörbe Spuranreißer 4.2 Funktion der Maschine CMS-T-00005719-B.1 In der Basisversion besteht die Maschine aus einem Rahmen mit eigenem Fahrwerk, einem Druckluftge- bläse und Säaggregaten.

  • Seite 35: Sonderausstattungen

    4 | Produktbeschreibung Sonderausstattungen 4.3 Sonderausstattungen CMS-T-00005545-B.1 Sonderausstattungen sind Ausstattungen, die Ihre Maschine möglicherweise nicht hat oder die nur in einigen Märkten erhältlich sind. Ihre Maschinenaus- stattung entnehmen Sie bitte den Verkaufsunterlagen oder wenden sich für nähere Auskunft darüber an Ihren Händler.

  • Seite 36: Schutzgitterverriegelung

    4 | Produktbeschreibung Schutzvorrichtungen 4.4 Schutzvorrichtungen CMS-T-00005540-A.1 4.4.1 Düngerdosierantrieb CMS-T-00002012-A.1 4.4.1.1 Schutzgitterverriegelung CMS-T-00002016-A.1 Zum Schutz vor Verletzungen sind die Schutzgitter mit Verriegelungen 1 versehen. 4.4.1.2 Elektrischer Dosierantrieb CMS-T-00002014-A.1 Antriebsschutz Elektrischer Dosierantrieb MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 37: Transportsicherung

    4 | Produktbeschreibung Warnbilder 4.4.2 Transportsicherung CMS-T-00005541-A.1 Die Transportsicherung 1 verhindert, dass die Rah- menteile versehentlich ausgeklappt werden. CMS-I-00003932 4.5 Warnbilder CMS-T-00005542-B.1 4.5.1 Position der Warnbilder CMS-T-00005544-B.1 CMS-I-00004141 MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 38 4 | Produktbeschreibung Warnbilder CMS-I-00004142 CMS-I-00003965 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 39: Aufbau Der Warnbilder

    4 | Produktbeschreibung Warnbilder CMS-I-00003964 4.5.2 Aufbau der Warnbilder CMS-T-000141-D.1 Warnbilder kennzeichnen Gefahrenstellen an der Ma- schine und warnen vor Restgefahren. In diesen Ge- fahrenstellen sind permanent gegenwärtige oder un- erwartet auftretende Gefährdungen vorhanden. Ein Warnbild besteht aus 2 Feldern: Feld 1 zeigt Folgendes: Den bildhaften Gefahrenbereich umgeben von einem dreieckigen Sicherheitssymbol...
  • Seite 40 4 | Produktbeschreibung Warnbilder MD082 Sturzgefahr von Personen von Trittflächen und Plattformen beim Mitfahren auf der Maschine Lassen Sie nie Personen auf der Maschine mit- fahren. Lassen Sie nie Personen auf die fahrende Ma- schine aufsteigen. MD084 Quetschgefahr für den gesamten Körper durch schwenkende Maschinenteile! Personen aus dem Schwenkbereich verweisen, bevor Maschinenteile geschwenkt werden.
  • Seite 41 4 | Produktbeschreibung Warnbilder MD096 Infektionsgefahr für den gesamten Körper durch unter hohem Druck austretendes Hydrauliköl Dichten Sie undichte Hydraulikschlauchleitungen nie mit der Hand oder den Fingern ab. Bevor Sie die Maschine warten oder instand hal- ten, lesen Sie die Betriebsanleitung. Wenn Sie durch Hydrauliköl verletzt wurden, suchen Sie sofort einen Arzt auf.
  • Seite 42 4 | Produktbeschreibung Warnbilder MD102 Gefahr durch unbeabsichtigtes Starten und Weg- rollen der Maschine Sichern Sie vor allen Eingriffen an der Maschine den Traktor und die Maschine gegen unbeabsich- tigtes Starten und unbeabsichtigtes Wegrollen. CMS-I-00002253 MD104 Quetschgefahr durch schwenkende Teile der Ma- schine Solange der Motor des Traktors läuft, halten Sie einen ausreichenden Sicherheitsab-...

  • Seite 43: Typenschild An Der Maschine

    4 | Produktbeschreibung Typenschild an der Maschine MD155 Unfallgefahr und Maschinenschäden beim Trans- port der unsachgemäß gesicherten Maschine Bringen Sie die Zurrgurte für den Transport der Maschine nur an den gekennzeichneten Zurr- punkten an. CMS-I-00000450 MD199 Gefahr durch zu hohen Hydrauliksystemdruck Das Hydrauliksystem der Maschine ist für einen Druck von maximal 210 bar ausgelegt.

  • Seite 44: Kornvereinzelung

    4 | Produktbeschreibung Druckluftgebläse 4.7 Druckluftgebläse CMS-T-00001782-B.1 HINWEIS Wenn das Gebläse mit der Traktorzapfwelle be- trieben wird, kann in den ersten Betriebsstunden überschüssiges Fett aus den Antriebslagern aus- treten. Nach der ersten Erwärmung bildet sich ein leichter Ölfilm. Danach darf kein weiteres Fett oder Öl austreten.
  • Seite 45 4 | Produktbeschreibung PreTeC-Schar Das Druckluftgebläse erzeugt den Überdruck in der Kornvereinzelung. Die Körner aus dem Vorratsbereich 1 haften durch den Überdruck an den Bohrungen der Vereinzelungsscheibe. Die sich drehende Verein- zelungsscheibe führt das vereinzelte Saatgut an den Abstreifern vorbei. Die Abstreifer lösen überzählige Saatgutkörner 2 ab.
  • Seite 46 4 | Produktbeschreibung PreTeC-Schar Schardruckeinstellung, mechanisch oder hydrau- lisch Kornvereinzelung Schneidscheiben Tiefenführungsrollen Fangrolle Andruckrollen Andruckrollen-Anstellwinkel-Einstellung CMS-I-00002089 Andruckrollendruck-Einstellung Saatgut-Ablagetiefe-Einstellung 10 Kalibriertaster 11 Saatgutbehälter 4.9.2 Tiefenführungsrollen CMS-T-00001975-D.1 Die Tiefenführungsrollen führen das Säschar über den Boden. Tiefenführungsrollen mit geschlossener Felge 1 ha- ben Vorteile bei einer hohen Masse organischer Rückstände.

  • Seite 47: Furchenformer Und Fangrolle

    4 | Produktbeschreibung Düngerbehälter 4.9.3 Furchenformer und Fangrolle CMS-T-00001993-D.1 Der Furchenformer 2 bildet mit der Fangrolle 1 eine zentrale Funktionseinheit im Schar. Der Furchen- former bildet die Säfurche. Der Schusskanal führt das Saatgutkorn in die Säfurche. Für einen besseren Bo- denschluss drückt die Fangrolle das Saatgutkorn in den Furchengrund.
  • Seite 48 4 | Produktbeschreibung FerTeC Twin-Düngerschar 4.11 FerTeC Twin-Düngerschar CMS-T-00005566-A.1 Die FerTeC Twin-Düngerschare werden auf gepflüg- ten Böden oder für die Mulchsaat verwendet. Die Düngerablagetiefe ist einstellbar. Der Abstand zum Säschar ist durch die Scharaufnahme vorgegeben. Der Abstand beträgt 60 mm. Schneidscheiben Düngerschardruckfeder Scharaufnahme...

  • Seite 49: Mikrogranulatstreuer

    4 | Produktbeschreibung Befüllschnecke 4.12 Befüllschnecke CMS-T-00005567-A.1 Mit der Befüllschnecke wird der Befüllvorgang des Düngerbehälters erleichtert. Die Befüllschnecke wird über das Hydrauliksystem des Traktors angetrieben. Für mehr Bodenfreiheit wird die Befüllschnecke wäh- rend der Arbeit nach oben geschwenkt. Befüllschnecke Einfülltrichter CMS-I-00001964 Bedienhebel Klappzylinder...
  • Seite 50 4 | Produktbeschreibung Mikrogranulatstreuer Mikrogranulatstreuer Mikrogranulatdosierer Bodenklappe Antrieb Schließschieber Mikrogranulatbehälter Behälterdeckel CMS-I-00002590 PreTeC-Schar mit Zustreicher Applikation in die schließende Säfurche, für Schneckenkornanwendungen. Applikation in die Säfurche, für Insektizid- oder Mikrodüngeranwendungen. CMS-I-00003850 PreTeC-Schar ohne Zustreicher Applikation auf die Bodenoberfläche, für Schne- ckenkorn- oder Herbizidanwendungen.

  • Seite 51: Beleuchtung

    4 | Produktbeschreibung Beleuchtung 4.14 Beleuchtung CMS-T-00001988-C.1 4.14.1 Beleuchtung und Kenntlichmachung für die Straßenfahrt CMS-T-00001768-B.1 Beleuchtung nach hinten Warntafeln Fahrtrichtungsanzeiger Schlussleuchten und Bremsleuchten Rote Rückstrahler Gelbe Rückstrahler Seitliche Warntafeln CMS-I-00001977 HINWEIS Je nach nationalen Vorschriften. Beleuchtung nach vorn Warntafeln Begrenzungsleuchten Weiße Rückstrahler Gelbe Rückstrahler CMS-I-00001979...

  • Seite 52: Arbeitsbeleuchtung

    4 | Produktbeschreibung Elektronische Überwachung 4.14.2 Arbeitsbeleuchtung CMS-T-00001779-B.1 Die Arbeitsbeleuchtung dient zur besseren Ausleuch- tung des Arbeitsbereichs. CMS-I-00002218 4.14.3 Behälterinnenbeleuchtung CMS-T-00001987-B.1 Die Behälterinnenbeleuchtung dient zur besseren Einsicht in den Behälter und erleichtert die Prüfung des Füllstands. Die Behälterinnenbeleuchtung wird über die Beleuchtung für die Straßenfahrt eingeschal- tet.
  • Seite 53 4 | Produktbeschreibung Elektronische Überwachung 4.15.2 Leermeldesensoren CMS-T-00001979-B.1 4.15.2.1 Saatgut CMS-T-00001981-B.1 Der Leermeldesensor 1 löst Alarm aus, sobald der Leermeldesensor nicht mehr vom Saatgut bedeckt ist. 4.15.2.2 Dünger CMS-T-00001983-A.1 Der Leermeldesensor 1 löst Alarm aus, sobald der Leermeldesensor nicht mehr vom Dünger bedeckt ist. Der Leermeldesensor kann in verschiedenen Positio- nen 2 montiert werden.
  • Seite 54 4 | Produktbeschreibung GewindePack 4.16 GewindePack CMS-T-00001776-C.1 Im GewindePack ist Folgendes enthalten: Dokumente Hilfsmittel CMS-I-00002306 4.17 KalibrierKit CMS-T-00007520-A.1 Im KalibrierKit ist Folgendes enthalten: Falteimer Zugwaage CMS-I-00005274 4.18 TwinTerminal CMS-T-00004156-A.1 Mit dem TwinTerminal können folgende Funktionen ausgeführt werden: Ausbringmenge kalibrieren Maschine entleeren Kommunikation mit dem Bedien-Terminal Kalibrierparameter eingeben Aufgefangene Saagutmenge eingeben...

  • Seite 55: Technische Daten

    Technische Daten CMS-T-00005556-C.1 5.1 Seriennummer CMS-T-00005561-A.1 Die Seriennummer 1 der Precea 6000-2CC ist zur Kennzeichnung am Anbaurahmen rechts eingeprägt. CMS-I-00004155 Die Seriennummer 1 der Precea 6000-2 oder 6000-2FCC ist zur Kennzeichnung am Anbaurahmen rechts eingeprägt. CMS-I-00004153 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 56: Abmessungen

    5400 – 6800 5400 – 6800 5400 – 6800 vom Reihenabstand Schwerpunktabstand, ab- hängig von der Ausstat- 1200 tung 5.3 Zulässiges Gesamtgewicht CMS-T-00005557-A.1 Precea 6000-2 [Kg] Precea 6000-2CC [Kg] Precea 6000-2FCC [Kg] 5300 5300 5300 5.4 Dosierung CMS-T-00002360-D.1 5.4.1 Saatgutdosierung CMS-T-00002361-D.1 HINWEIS Der Sollabstand ist abhängig von der Saatgutsor-...

  • Seite 57: Düngerdosierung

    5 | Technische Daten Dosierung Antrieb Drehzahlbereich [1/min] Sollabstand [cm] Elektrischer Antrieb 2 - 55 3,8 - 49 Saatgutbehälter [Liter] 55/70 5.4.2 Düngerdosierung CMS-T-00002362-D.1 HINWEIS Der Ausbringmenge kann bei einem elektrischen Antrieb über die Fahrgeschwindigkeit angepasst werden. Die maximale Ausbringmenge ist abhängig vom Dosiergut.
  • Seite 58 5 | Technische Daten Schare 5.5 Schare CMS-T-00005568-B.1 5.5.1 PreTeC-Schar CMS-T-00005570-B.1 HINWEIS Die maximale Ablagetiefe dient als Richtwert. Der tatsächliche Wert kann nur im Feldeinsatz ermit- telt werden. Ausfstandskraft Leergewicht Ablagetiefe Schar Belastung Schardruck [kg] [Kg] [Kg] [cm] PreTeC-Schar 0-10 Feder PreTeC-Schar in der 0-10...

  • Seite 59: Arbeitsgeschwindigkeit

    5 | Technische Daten Anbaukategorie 6000-2 / -2FCC Anzahl Reihen Abstand Säschare [cm] Arbeitsbreite [m] 6,80 6,00 5,40 5,20 6,75 Fahrwerk vor den Saatrei- 6,30 5,85 5,40 6,00 5,40 6000-2CC Anzahl Reihen Abstand Säschare [cm] Arbeitsbreite [m] 4,80 4,50 Fahrwerk vor oder zwi- schen den Saatreihen 4,20 3,90...

  • Seite 60: Angaben Zur Geräuschentwicklung

    5 | Technische Daten Leistungsmerkmale des Traktors 5.9 Leistungsmerkmale des Traktors CMS-T-00005893-A.1 Motorleistung Precea 6000-2 ab 110 kW / 150 PS Precea 6000-2CC ab 110 kW / 180 PS Precea 6000-2FCC ab 132 kW / 180 PS Elektrik Batteriespannung 12 V Traktorgrundausstattung für ISOBUS...

  • Seite 61: Befahrbare Hangneigung

    5 | Technische Daten Befahrbare Hangneigung 5.11 Befahrbare Hangneigung CMS-T-00002297-D.1 Quer zum Hang In Fahrtrichtung links 15 % In Fahrtrichtung rechts 15 % Hangaufwärts und hangabwärts Hangaufwärts 15 % Hangabwärts 15 % 5.12 Schmierstoffe CMS-T-00002396-A.1 Hersteller Schmierstoff ARAL Aralub HL2 FINA Marson L2 ESSO...

  • Seite 62: Maschine Vorbereiten

    6 | Maschine vorbereiten Maschine vorbereiten CMS-T-00005509-B.1 6.1 Erforderliche Traktoreigenschaften berechnen CMS-T-00000063-C.1 CMS-I-00000581 Ermittelte Bezeichnung Einheit Beschreibung Werte Traktorleergewicht Vorderachslast des betriebsbereiten Traktors ohne Anbau- maschine oder Gewichte Hinterachslast des betriebsbereiten Traktors ohne Anbau- maschine oder Gewichte Gesamtgewicht der Frontanbaumaschine oder Frontge- wicht Zulässiges Gesamtgewicht der Heckanbaumaschine oder Heckgewicht...

  • Seite 63: Beschreibung

    6 | Maschine vorbereiten Erforderliche Traktoreigenschaften berechnen Ermittelte Bezeichnung Einheit Beschreibung Werte Abstand zwischen Vorderachsmitte und Mitte Unterlenker- anschluss Schwerpunktabstand: Abstand zwischen Schwerpunkt Frontanbaumaschine oder Frontgewicht und Mitte Unterlen- keranschluss Radstand Abstand zwischen Hinterachsmitte und Mitte Unterlenker- anschluss Schwerpunktabstand: Abstand zwischen Mitte des Unter- lenker-Kuppelpunkts und Schwerpunkt der Heckanbauma- schine oder des Heckgewichts.
  • Seite 64 6 | Maschine vorbereiten Erforderliche Traktoreigenschaften berechnen 3. Tatsächliches Gesamtgewicht der Kombination aus Traktor und Maschine berechnen. CMS-I-00000515 4. Tatsächliche Hinterachslast berechnen. Htat Vtat Htat Htat CMS-I-00000514 5. Reifentragfähigkeit für zwei Traktorreifen in Her- stellerangaben ermitteln. 6. Die ermittelten Werte in der nachfolgenden Tabel- le notieren.

  • Seite 65: Maschine Kuppeln

    6 | Maschine vorbereiten 3-Punkt-Anbaurahmen anpassen 6.2 3-Punkt-Anbaurahmen anpassen CMS-T-00004213-B.1 1. Unterlenkerbolzen in die Aufnahmen stecken. 2. Schrauben in die Bohrungen stecken. 3. Schrauben mit Scheiben und Muttern festziehen. KAT 3 KAT 3N CMS-I-00003098 6.3 Maschine kuppeln CMS-T-00005531-B.1 6.3.1 Versorgungsleitungen an Schlauchpaket ankuppeln CMS-T-00004439-B.1 Um den Förderschlauch mit dem Schlauch-...

  • Seite 66: Kugelfangprofile Für Unterlenker Anbringen

    6 | Maschine vorbereiten Maschine kuppeln 6.3.2 Kugelfangprofile für Unterlenker anbringen CMS-T-00001398-A.1 1. Kugelfangprofile 1 auf den Unterlenkerbolzen 2 stecken. 2. Kugelfangprofile mit dem Klappstecker 3 si- chern. CMS-I-00001219 6.3.3 Gelenkwelle kuppeln CMS-T-00005462-A.1 VORAUSSETZUNGEN Gelenkwelle wurde entsprechend der Herstel- lerangaben montiert 1.

  • Seite 67: Funktion

    6 | Maschine vorbereiten Maschine kuppeln Betätigungsart Funktion Symbol Rastend Permanenter Ölumlauf Ölumlauf bis Aktion durchgeführt Tastend Schwimmend Freier Ölfluss im Traktorsteuergerät CMS-I-00001699 Stehen weniger Traktorsteuergeräte zur Verfügung als benötigt, kann mit der Komfort-Hydraulik ein Trak- torsteuergerät mit mehreren Maschinenfunktionen 2 belegt werden.
  • Seite 68 6 | Maschine vorbereiten Maschine kuppeln Kennzeichnung Funktion Traktorsteuergerät Gebläsehydraulikmotor Einschalten einfachwirkend Druckentlastung über drucklosen Rücklauf WARNUNG Verletzungsgefahr bis hin zum Tod Wenn Hydraulikschlauchleitungen falsch an- geschlossen sind, können Hydraulikfunktio- nen fehlerhaft sein. Beachten Sie beim Kuppeln der Hydrau- likschlauchleitungen die farbigen Markie- rungen an den Hydrauliksteckern.

  • Seite 69: Isobus-Leitung Ankuppeln

    6 | Maschine vorbereiten Maschine kuppeln 6.3.5 ISOBUS-Leitung ankuppeln CMS-T-00003611-D.1 1. Stecker 1 der ISOBUS-Leitung einstecken. 2. ISOBUS-Leitung mit ausreichender Bewegungs- freiheit und ohne Scheuerstellen oder Klemmstel- len verlegen. CMS-I-00004333 6.3.6 Spannungsversorgung ankuppeln CMS-T-00001399-D.1 1. Stecker 1 für Spannungsversorgung einstecken. 2.

  • Seite 70: Stützfüße Hochstellen

    4. Stützfuß am Griff 3 nach hinten schwenken. 5. Stützfuß mit Bolzen abstecken. CMS-I-00003939 6. Bolzen mit Federstecker sichern. 7. Vorgang bei zweitem Stützfuß 4 wiederholen. Eine Precea 6000-2 oder 6000-2FCC hat verschieb- bare Stützfüße. Um die Stützfüße zu entlasten, Maschine anheben. 9. Federstecker 1 ziehen.

  • Seite 71: Einsatz Ohne Frontbehälter

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.9 Einsatz ohne Frontbehälter CMS-T-00008281-A.1 Wenn die Maschine ohne Frontbehälter einge- setzt werden soll, Abschlusswiderstand 1 an das Signalkabel 2 für den Frontbehälter montieren. CMS-I-00005657 6.4 Maschine für den Einsatz vorbereiten CMS-T-00005513-B.1 6.4.1 Beleuchtung einklappen CMS-T-00004418-A.1...
  • Seite 72 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten VORAUSSETZUNGEN Maschine ist ausgehoben Hubarm ist demontiert WARNUNG Eine unerwartete Hydraulikfunktion wird aktiviert Bevor Sie das Traktorsteuergerät betäti- gen, prüfen Sie die ausgewählte Hydraulik- funktion der Komfort-Hydraulik. 1. Maschine ausklappen. Um die Transportsicherung zu entriegeln, Traktorsteuergerät "grün 2"...

  • Seite 73: Saatgutbehälter Befüllen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um den Arbeitsstellungssensor zu konfigurie‐ ren, siehe Betriebsanleitung ISOBUS-Software "Ar- beitsstellungssensor konfigurieren" oder siehe Betriebsanleitung "Bediencomputer". 6.4.4 Saatgutbehälter befüllen CMS-T-00001914-B.1 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert Saatgut und Saatgutbehälter frei von Fremd- körpern Saatgut ist trocken und klebt nicht...

  • Seite 74: Düngerbehälter Über Den Ladesteg Befüllen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 4. Saatgutbehälter-Deckel 1 vollständig öffnen. Die Deckelsicherung 2 rastet ein. 5. Saatgutbehälter befüllen. CMS-I-00001887 6. Deckeldichtung und Dichtfläche 2 säubern. 7. Saatgutbehälter 1 schließen. Der Verschluss 3 verriegelt. 8. Sicherungen verriegeln. CMS-I-00001889 6.4.5 Düngerbehälter befüllen CMS-T-00005526-B.1...

  • Seite 75: Düngerbehälter Über Die Befüllschnecke Befüllen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 3. Traktor und Maschine sichern. 4. Bei nächtlichen Arbeiten die Innenbeleuchtung des Düngerbehälters einschalten. 5. Ladesteg über die Trittstufen betreten. oder Um die Leiter auszuklappen, siehe "Ladesteg mit Leiter bedienen". 6. Gummischlaufen 1 öffnen. 7.
  • Seite 76 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 4. Bedienhebel 1 betätigen und halten. 5. Befüllschnecke 2 in die gewünschte Position drücken. 6. Bedienhebel loslassen. Befüllschnecke ist in der gewünschten Position arretiert. CMS-I-00003949 7. Abdeckplane 1 vom Einfülltrichter öffnen. 8.

  • Seite 77: Mikrogranulatstreuer Für Den Einsatz Vorbereiten

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 15. Traktorsteuergerät "natur" ausschalten. 16. Einfüllrutsche hereinschwenken. 17. Abdeckplane vom Einfülltrichter schließen. Um die Befüllschnecke wieder in die Parkpositi- on zu schwenken, Traktorsteuergerät "grün 1" betätigen, bis die Be- füllschnecke ihre Endlage erreicht hat. 6.4.6 Mikrogranulatstreuer für den Einsatz vorbereiten CMS-T-00003596-C.1 6.4.6.1 Mikrogranulatbehälter befüllen...
  • Seite 78 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 3. Mikrogranulatbehälter-Deckel 1 öffnen. 4. Mikrogranulatbehälter befüllen. CMS-I-00002598 5. Deckeldichtung und Dichtfläche 1 säubern. 6. Mikrogranulatbehälter 2 schließen. Der Verschluss verriegelt spürbar. CMS-I-00002596 6.4.6.2 Dosierwalze ersetzen CMS-T-00003598-B.1 1. Schließschieber 1 in die untere Position stellen. CMS-I-00002586 MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 79 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Entriegelwerkzeug 2 in Dosiererabdeckung 1 stecken. 3. Dosiererabdeckung am Dosiergehäuse 3 entrie- geln. 4. Dosiererabdeckung öffnen. CMS-I-00002582 5. Antriebseinheit 1 gegen den Uhrzeigersinn dre- hen. 6. Antriebseinheit aus dem Dosiergehäuse ziehen. CMS-I-00002585 7.
  • Seite 80 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 8. Dosierwalze 1 aus dem Walzenkäfig 2 ent- nehmen. Für einen gleichmäßigen Rundlauf die Drehrichtung der gewünschten Dosierwalze an der Markierung 3 ausrichten. Anwen- Ausbring- Dosierrad Farbe dungen menge Dosierrad orange Insektizid 5-20 kg/ha 4 cm...

  • Seite 81: Ausbringmenge Für Mikrogranulat Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.6.3 Ausbringmenge für Mikrogranulat ändern CMS-T-00003632-C.1 VORAUSSETZUNGEN Behälter mindestens 1/4 gefüllt Mit der Kalibrierung prüfen, ob die gewünschte Mikro- granulatmenge ausgebracht wird. 1. Falteimer 2 aus dem Ablagefach entnehmen. 2. Waage 1 aus dem Ablagefächer entnehmen. 3.

  • Seite 82: Mikrogranulatausbringung Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 8. Falteimer im Ablagefach ablegen. 9. Waage im Ablagefach ablegen. 6.4.6.4 Mikrogranulatausbringung ändern CMS-T-00003633-B.1 PreTec-Schar mit Zustreicher Applikation in die schließende Säfurche, wahl- weise mit gezieltem Auslauf oder Diffusor. Applikation in die Säfurche, wahlweise mit ge- zieltem Auslauf oder Diffusor.

  • Seite 83: Diffusorwinkel Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um den, für die Anwendung passenden Auslauf zu aktivieren, die Umschaltklappe 1 in die gewünschte Positi- on bringen. CMS-I-00002580 6.4.6.5 Diffusorwinkel einstellen CMS-T-00003884-B.1 1. Schrauben 1 lösen. 2. Diffusor 2 in die gewünschte Position bringen. oder Kann diegewünschte Position nicht eingestellt werden,...
  • Seite 84 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 120 bis Silber- 45 ±5 4,0 mm D / E Grün 16 mm 16 mm 16 mm 16 mm 265 g grau mbar 120 bis 45 ±5 20-16 4,0 mm Violet D / E Grün 20 mm...

  • Seite 85: Gebläsedrehzahl Über Hydraulik Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Einsatzbedingungen wie Kornform, Beize oder die Zugabe von Talkum beeinflussen die korrekte Wahl der Vereinzelungsscheiben. Die Wahl der Vereinzelungsscheiben muss an die jeweiligen Einsatzbedingungen angepasst werden und kann nur im Feldeinsatz ermittelt werden. Die Schließschieberposition und Gebläsedrücke sind Richtwerte.

  • Seite 86: Spuranreißer Für Den Einsatz Vorbereiten

    Gebläsedruck am Manometer ablesen. HINWEIS Wenn der gewünschte Gebläsedruck nicht er- reicht wird, schafft ein größerer Hydraulikmotor für Abhilfe. Kontaktieren Sie bitte Ihren AMAZONE Kunden- dienst. 6.4.9 Spuranreißer für den Einsatz vorbereiten CMS-T-00005514-B.1 6.4.9.1 Spuranreißerlänge berechnen CMS-T-00001938-C.1 6.4.9.1.1 Markierung in der Traktormitte CMS-T-00001939-C.1...

  • Seite 87: Markierung In Der Traktorspur

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Die Spuranreißerlänge L beschreibt den Abstand zwischen der Maschinenmitte bis zur Aufstandsfläche der Spuranreißerscheibe in der Traktormitte. HINWEIS 640 cm Arbeitbreite kann nur in der Traktorspur markiert werden. Siehe Kapitel "Spuranreißer auf 6.00 m Arbeitsbreite einstellen".
  • Seite 88 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Die Spuranreißerlänge L beschreibt den Abstand zwischen der Maschinenmitte bis zur Aufstandsfläche der Spuranreißerscheibe in der Traktorspur. CMS-I-00001216 Einheit Bezeichnung Ermittelte Werte Anzahl der Säschare Reihenabstand Spuranreißerlänge, Spu- ranreißer markiert in der Traktorspur Traktorspurweite Spuranreißerlänge berechnen.

  • Seite 89: Spuranreißer Ausklappen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.9.2 Spuranreißer ausklappen CMS-T-00005436-B.1 WARNUNG Eine unerwartete Hydraulikfunktion wird aktiviert Bevor Sie das Traktorsteuergerät betäti- gen, prüfen Sie die ausgewählte Hydraulik- funktion der Komfort-Hydraulik. 1. Maschine ausklappen. Um die Hydraulikfunktion Spuranreißer zu wählen, siehe Betriebsanleitung ISOBUS "Komfort-Hyd- raulik verwenden".

  • Seite 90: Spuranreißer Auf 5.60 M Arbeitsbreite Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.9.4 Spuranreißer auf 5.40 m Arbeitsbreite einstellen. CMS-T-00005439-B.1 1. Spuranreißeraufnahme 4 am Ausleger 7 in die gewünschte Position bringen. 2. Schrauben 6 montieren. 3. Muttern 5 montieren. 4. Klemmverbindung 2 lösen. Um die Spuranreißerlänge einzustellen, CMS-I-00003872 Welle 3 der Spureinreisserscheibe 1 in die ge-...

  • Seite 91: Spuranreißer Auf 6.00 M Arbeitsbreite Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.9.6 Spuranreißer auf 6.00 m Arbeitsbreite einstellen CMS-T-00005441-B.1 1. Spuranreißeraufnahme 7 am Ausleger 5 in die gewünschte Position bringen. 2. Schrauben 6 montieren. 3. Muttern 4 montieren. 4. Klemmverbindung 2 lösen. Um die Spuranreißerlänge einzustellen, CMS-I-00003874 Welle 3 der Spureinreisserscheibe 1 in die ge-...

  • Seite 92: Spurlockerer Auf Spurweite Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 1. Maschine anheben. 2. Klappstecker 2 lösen. 3. Spurlockerer an Griffmulde 1 halten. 4. Sicherungsbolzen 3 entfernen. Die maximale Arbeitstiefe beträgt 150 mm. 5. Spurlockerer in die gewünschte Position bringen. 6. Spurlockerer mit dem Sicherungsbolzen abste- CMS-I-00000942 cken.

  • Seite 93: Spurlockererschar Wechseln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.10.3 Spurlockererschar wechseln CMS-T-00002425-D.1 Am Spurlockerer können verschiedene Spurlockerer- schare montiert werden. Die Wahl des Spurlockerer- schars ist abhängig von den Einsatzbedingungen. CMS-I-00001967 Nummer Spurlockererschar Einsatzbedingungen Zugkraftbedarf Flache Lockerung und Einebnung mittle- Flügelschar Hoher Zugkraftbedarf rer, schluffiger Böden...

  • Seite 94: Drehbaren Spurlockerer Für Den Einsatz Vorbereiten

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.11 Drehbaren Spurlockerer für den Einsatz vorbereiten CMS-T-00005518-A.1 6.4.11.1 Arbeitstiefe der Spurlockerer einstellen CMS-T-00005519-A.1 HINWEIS Die Einstellung der Arbeitstiefe muss an die jewei- ligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz er- mittelt werden.
  • Seite 95 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.11.2 Spurlockerer auf Spurweite einstellen CMS-T-00005520-A.1 1. Mutter 1 lösen. 2. Spurlockererer 2 in gewünschte Position brin- gen. 3. Mutter festziehen. CMS-I-00003951 6.4.11.3 Spurlockererschar wechseln CMS-T-00005521-A.1 VORSICHT Verletzungsgefahr durch scharfe Kanten an den Scharen und den Schraubenköp- Tragen Sie Handschuhe.

  • Seite 96: Spurlockerer Deaktivieren

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Schrauben demontieren. 3. Gewünschte Spurlockererschar an den Werk- zeugträger montieren. 4. Schrauben montieren. 5. Muttern montieren und festziehen. 6. Nach 5 Stunden Einsatz die Schraubverbindung auf festen Sitz prüfen. 6.4.11.4 Spurlockerer deaktivieren CMS-T-00005575-A.1 Der Spurlockerer 1 schwenkt automatisch in Ar- beitsstellung sobald die Maschine ausgeklappt wird.

  • Seite 97: Korngröße Ermitteln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Siehe Betriebsanleitung Bedien-Computer "Im- pulse pro 100 m ermitteln" oder siehe Betriebsanleitung ISOBUS "Geschwindig- keitssensor der Maschine einrichten". 6.4.13 Multitablage-Tester verwenden CMS-T-00005293-B.1 6.4.13.1 Korngröße ermitteln CMS-T-00001888-B.1 Mit dem Multitablage-Tester die Korngröße des Saat- guts ermitteln.
  • Seite 98 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 3. 11 Körner in einer Reihe freilegen. 4. Multitablage-Tester waagerecht auf den Boden stellen. 5. 10 Kornabstände mit dem Lineal 1 messen. 6. Durchschnittlichen Kornabstand errechnen. ® Ab10 Ab10 Ab1-10 Ab1-10 CMS-I-00002066 6.4.13.3 Saatgut-Ablagetiefe prüfen CMS-T-00002411-D.1...

  • Seite 99: Kornvereinzelung Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.14 Kornvereinzelung einstellen CMS-T-00005516-B.1 6.4.14.1 Vereinzelungsscheibe wechseln CMS-T-00005572-B.1 1. Traktor und Maschine sichern. 2. Verschlüsse 1 öffnen. 3. Deckel 2 abnehmen. CMS-I-00001909 4. Verschluss lösen, bis die Punkte 1 und 2 übereinander liegen.
  • Seite 100 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Die Füllsperren werden nur bei geklappten Ma- schinenrahmen benötigt. Für den Einsatz in Raps, Rübe oder Sorghum wird die orange Füllsperre benötigt. Schraube 4 demontieren. 7. Orange Füllsperre 3 in die Aufnahme 2 mon- tieren.
  • Seite 101 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Der Siegellackpunkt 1 signalisiert eine Werks- einstellung. 16. Siegellackpunkt prüfen. Wenn der Siegellackpunkt gebrochen ist, kontaktieren Sie ihre Fachwerkstatt. CMS-I-00005636 18. Auswerferhalter 3 zusammendrücken. 19. Auswerferrad 2 abziehen. Die Zahl auf dem Auswerferrad muss gleich der An- zahl der Bohrungen der Vereinzelungsscheibe 1 sein.

  • Seite 102: Schließschieber Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 25. Führungsstift 1 ausrichten. 26. Deckel 2 schließen. 27. Verschlüsse schließen. CMS-I-00001913 6.4.14.2 Schließschieber einstellen CMS-T-00001901-D.1 HINWEIS Die Einstellung der Schließschieber muss an die jeweiligen Einsatzbedingungen angepasst wer- den. Die optimale Einstellung kann nur im Feld- einsatz ermittelt werden.

  • Seite 103: Optogeber Und Schusskanal Wechseln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um die Position für den Schließschieber zu er- mitteln, siehe "Einstellparameter ermitteln". Wenn der Füllstand über die Kontrollfenster- kante steigt, Schließschieber schrittweise schließen oder wenn der Füllstand unter die Kontrollfenster- kante fällt, CMS-I-00001916 Schließschieber schrittweise öffnen oder...
  • Seite 104 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 3. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken. 4. Schusskanal vom Optogeber schwenken und nach oben ziehen. CMS-I-00003815 5. Schrauben 1 demontieren. 6. Distanzblech 2 demontieren. CMS-I-00003816 7.
  • Seite 105 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 10. Optogeber 1 demontieren. CMS-I-00002827 Um den Optogeber zu wählen, siehe "Einstellparameter ermitteln". 12. Gewünschten Optogeber 1 montieren. CMS-I-00002826 13. Optogeber 1 nach oben bewegen. 14. Dichtung 2 montieren. 15. Steckverbindung 3 herstellen. CMS-I-00003817 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 106: Abstreifer Mechanisch Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 16. Distanzblech 2 montieren. 17. Schrauben 1 montieren. CMS-I-00003818 Der Schusskanal 3 muss passend zum Saatgut ge- wechselt werden. Um den Schusskanal zu wählen, siehe "Einstellparameter ermitteln". 19. Schusskanal gegen die Dichtung 2 in den Trich- ter 1 drücken.

  • Seite 107: Abstreifer Elektrisch Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Wenn das Bedienterminal Doppelbelegungen erkennt, Einstellwert am Abstreifer 1 vergrößern. Wenn das Bedienterminal Fehlstellen erkennt, Einstellwert am Abstreifer 1 verringern. 3. Einstellung der Abstreifer auf dem Feld nach kur- zer Fahrstrecke prüfen. CMS-I-00001918 6.4.14.5 Abstreifer elektrisch einstellen CMS-T-00001897-C.1...

  • Seite 108: Ausbringmenge Für Saatgut Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.15 Ausbringmenge für Saatgut ändern CMS-T-00001884-F.1 6.4.15.1 Kornabstand rechnerisch ermitteln CMS-T-00003838-B.1 Formelzeichen Bezeichnung Körner K/ha Ausbringmenge pro Hektar Reihenweite [m] Kornabstand [cm] Kornabstand mit Hilfe der Gleichung bestimmen. ´ 10 000 ´...

  • Seite 109: Arbeitsgeschwindigkeit Ermitteln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Siehe Betriebsanleitung ISOBUS "Ausbringmen- ge für Saatgut ändern" 6.4.15.2.2 Arbeitsgeschwindigkeit ermitteln CMS-T-00002251-E.1 HINWEIS Die angegebenen Werte stellen Richtwerte dar. Sie beziehen sich auf eine konstante Spannungs- versorgung von mindestens 12 Volt. Vereinzelungsscheibe mit 10 Bohrungen Reihenweite Ausbringmenge...
  • Seite 110 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Vereinzelungsscheibe mit 42 Bohrungen Reihenweite Ausbringmenge [K/ha] 0,45 m 0,50 m 0,60 m 0,75 m 0,80 m 15,0 km/h 15,0 km/h 15,0 km/h 15,0 km/h 15,0 km/h ≤100.000 110.000 15,0 km/h 15,0 km/h 15,0 km/h 15,0 km/h...
  • Seite 111 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Vereinzelungsscheibe mit 80 Bohrungen Reihenweite Ausbringmenge [K/ha] 0,45 m 0,50 m 0,60 m 0,75 m 0,80 m 560.000 9,4 km/h 8,5 km/h 7,1 km/h 5,7 km/h 5,3 km/h 600.000 8,8 km/h 7,9 km/h 6,6 km/h 5,3 km/h...

  • Seite 112: Mechanisch Angetriebene Kornvereinzelung Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.15.3 Mechanisch angetriebene Kornvereinzelung einstellen CMS-T-00003646-D.1 6.4.15.3.1 Übersetzung mit vorlaufendem Radantrieb ermitteln CMS-T-00003651-B.1 VORAUSSETZUNGEN Vereinzelungsscheibe ist gewählt Zahnrad im vorlaufenden Radantrieb ist ge- wählt Um den gewünschten Kornabstand aus der Aus- bringmenge zu errechnen, siehe Betriebsanleitung AmaScan2 "Sollausbring- menge eingegeben",...
  • Seite 113 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Je nach Zahnrad im vorlaufenden Radan- trieb und dem gewünschten Kornabstand die Übersetzung für den vorlaufenden Radantrieb der Tabelle ermitteln. CMS-I-00002869 Die ermittelte Übersetzung ist abhängig vom Rad- schlupf. Um im Feldeinsatz die Impulse pro 100 m zu ermitteln, siehe Betriebsanleitung AmaScan2 "Impulse ein- fahren",...
  • Seite 114 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten ´ 18,2 ´ 300 16 6 , ´ CMS-I-00002684 =rechnerisch ermittelter Kornabstand =im Bedien-Terminal ermittelter Kornabstand = Impulse pro 100 m, siehe obenstehende Ta- belle = Ermittelte Impulse pro 100 m 5.

  • Seite 115: Übersetzung Mit Nachlaufendem Radantrieb Ermitteln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.15.3.2 Übersetzung mit nachlaufendem Radantrieb ermitteln CMS-T-00003652-D.1 VORAUSSETZUNGEN Vereinzelungsscheibe ist gewählt Um den gewünschten Kornabstand aus der Aus- bringmenge zu errechnen, siehe Betriebsanleitung AmaScan2 "Kornabstand ermitteln", oder siehe Betriebsanleitung AmaCheck "Kornabstand ermitteln".
  • Seite 116 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Die ermittelte Übersetzung ist abhängig vom Rad- schlupf. Um im Feldeinsatz die Impulse pro 100 m zu ermitteln, siehe Betriebsanleitung AmaScan2 "Impulse ein- fahren", oder siehe Betriebsanleitung AmaCheck "Impulse ein- fahren". Wenn die ermittelten Impulse pro 100 m von den untenstehenden Werten abweichen, muss der ge- wünschte Kornabstand rechnerisch ermittelt werden.

  • Seite 117: Kornabstand Im Wechselradgetriebe Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.15.3.3 Kornabstand im Wechselradgetriebe einstellen CMS-T-00003634-C.1 1. Hebel lösen 2 und nach oben schwenken. Abdeckung 1 öffnet selbsttätig. CMS-I-00002656 Der Kettenspanner 3 ist entspannt. Die Antriebsket- te 2 liegt lose auf den Kettenrädern A und B . Um die passende Übersetzung zu ermitteln, siehe Betriebsanleitung "Übersetzung für Radan-...
  • Seite 118 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 11. Scheibe montieren. 12. Splint montieren. 13. Splint 3 demontieren. 14. Scheibe 2 demontieren. 15. Zahnrad 1 demontieren. 16. Gewünschtes Zahnrad aus der Parkposition neh- men. 17. Demontiertes Zahnrad in die Parkposition brin- gen.

  • Seite 119: Zahnrad Im Vorlaufenden Radantrieb Tauschen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.15.3.4 Zahnrad im vorlaufenden Radantrieb tauschen CMS-T-00003647-C.1 Wenn zur Aussaat von Raps oder Soja die hohe Aus- bringmenge nicht erreicht wird, das Zahnrad Z=15 durch das Zahnrad Z=30 ersetzen. Um die Antriebskette zu entspannen, die Spannfeder 1 vom Haltebolzen 2 lösen.
  • Seite 120 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um das Kettenschloss zugänglich zu ma- chen, Antriebsrad 1 im Uhrzeigersinn drehen. 8. Spannring 3 demontieren. 9. Zahnrad Z=15 demontieren. 10. Zahnrad Z=30 montieren. 11. Kettenverlängerung montieren. 12. Zahnrad 2 in die Kette legen. CMS-I-00002657 13.

  • Seite 121: Mechanisch Angetriebene Kornvereinzelung Deaktivieren

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 17. Abdeckung 1 montieren. 18. Schrauben und Scheiben 2 montieren. CMS-I-00002645 6.4.15.3.5 Mechanisch angetriebene Kornvereinzelung deaktivieren CMS-T-00003865-A.1 Um die mechanisch angetriebene Kornvereinze- lung zu deaktivieren, Scherstift 2 entfernen. Die Kornvereinzelung wird von der Antriebswelle 3 getrennt.

  • Seite 122: Klutenräumer Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten VORSICHT Die Sternräumer unterliegen einem Ver- schleiß. Dadurch können scharfe Grate entstehen. Tragen Sie Sicherheitshandschuhe. 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Klappstecker 1 entfernen. 4. Sternräumer am Griff 2 halten. 5.

  • Seite 123: Starre Schneidscheibe Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Klutenräumer am Griff 1 halten. 4. Klappstecker 2 entfernen. 5. Absteckbolzen 3 ziehen. 6. Klutenräumer am Griff in gewünschte Position bringen, CMS-I-00002086 oder wenn Klutenräumer nicht benötigt werden, Klutenräumer in der obersten Position abstecken.

  • Seite 124: Saatgut-Ablagetiefe Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Die Einstellung der starren Schneidscheibe muss an die jeweiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden. 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Mutter und Scheibe 1 demontieren. 4.
  • Seite 125 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Die Position P wird nur zum Abstellen der Ma- schine benötigt. Der Einstellhebel 2 kann auch in halben Schrit- ten 1 im Raster verriegeln. 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3.

  • Seite 126: Schardruck Hydraulisch Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.16.5 Schardruck hydraulisch einstellen CMS-T-00005524-B.1 Der Schardruck wird mit einen Hydraulikzylinder 1 aufgebracht. CMS-I-00003953 Das hydraulische Schardrucksystem kann mit einer Aufstandskraftregelung ausgerüstet sein. Die Kraft- sensoren 1 ermitteln die Aufstandskraft der Schare. Die Signalverarbeitung 2 errechnet einen Mittelwert für alle Schare und regelt den Druck im hydraulischen Schardrucksystem.

  • Seite 127: Schardruck Mechanisch Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.16.6 Schardruck mechanisch einstellen CMS-T-00001905-D.1 HINWEIS Die Einstellung des Schardrucks muss an die je- weiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden. Einsatzbedingung Schardruck Schardruck vergrößern: Schwere Böden Schardruck verringern: Leichte Böden...
  • Seite 128 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Die Scheibenzustreicher werden auf gepflügten oder gemulchten Böden eingesetzt. Sie bedecken die Sä- furche mit Feinerde. Der Scheibenzustreicherdruck ist einstellbar. HINWEIS Die Einstellung der Scheibenzustreicher muss an die jeweiligen Einsatzbedingungen angepasst werden.

  • Seite 129: Andruckrollen Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.16.8 Andruckrollen einstellen CMS-T-00001931-D.1 HINWEIS Die Einstellung der Andruckrollen muss an die je- weiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden. CMS-I-00001953 Nummer V-Andruckrollen Einsatzbedingungen glatte Andruckrollen 350x33 Leichte Böden glatte Andruckrollen 350x50 mittelschwere Böden...
  • Seite 130 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Traktor und Maschine sichern. 3. Einstellhebel 1 entriegeln. 4. Einstellhebel in gewünschte Position bringen. 5. Einstellhebel im Raster verriegeln. 6. Einstellung der Andruckrollen auf dem Feld nach kurzer Fahrstrecke prüfen. Wenn die Säfurche bei eingestelltem Andruc- krollendruck nicht geschlossen wird, zusätzlich den Andruckrollen-Anstellwinkel ein-...

  • Seite 131: Furchenformer Wechseln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Einsatzbedingung Andruckrollen-Abstand Andruckrollenabstand Schwere Böden verkleinern: - Andruckrollenabstand Leichte Böden vergrößern: + 13. Ratschenschlüssel aus dem GewindePack ent- nehmen. 14. Innenliegende Sicherungsmutter lösen und ent- fernen. 15. Schraube 1 mit Andruckrolle entfernen. 16.

  • Seite 132: Tiefenführungsrollenabstreifer Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 5. Furchenformer 2 nach unten herausziehen. Um den Furchenformer zu wählen, siehe "Einstellparameter ermitteln". 7. Gewünschten Furchenformer montieren. 8. Schraube und Schraubensicherung montieren und festziehen. Um die zum Furchenformer passende Fangrolle zu montieren, siehe "Fangrolle wechseln".

  • Seite 133: Scharhochstellung Verwenden

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.16.11 Scharhochstellung verwenden CMS-T-00003679-C.1 1. Bedienhebel 1 umklappen. Verriegelung 2 klappt auf den Unterlenker. CMS-I-00002700 2. Geeignetes Hilfsmittel 1 unter das Schar stel- len. Um die Verriegelung in die Sperrposition zu bringen, Maschine langsam absenken.

  • Seite 134: Fangrollenabstreifer Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um die Verriegelung in die Parkposition zu bringen, Bedienhebel 1 umklappen. 7. Maschine langsam anheben. Schar senkt sich in die Arbeitsstellung. CMS-I-00002699 6.4.16.12 Fangrollenabstreifer einstellen CMS-T-00003720-C.1 WICHTIG Beschädigung der Rolle durch anliegen- den Abstreifer Um den Abstand zu prüfen, Rolle rotieren...

  • Seite 135: Fangrolle Wechseln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.16.13 Fangrolle wechseln CMS-T-00003902-D.1 HINWEIS Die wechseln muss an die jeweiligen Einsatzbe- dingungen angepasst werden. Die optimale Ein- stellung kann nur im Feldeinsatz ermittelt werden. 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3.

  • Seite 136: Elektrisch Angetriebene Düngerdosierung Kalibrieren

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.18 Elektrisch angetriebene Düngerdosierung kalibrieren CMS-T-00003839-D.1 6.4.18.1 Kalibrierung durchführen CMS-T-00001945-E.1 VORAUSSETZUNGEN Düngerbehälter mindestens mit Dünger ge- füllt 1. Gebläse ausschalten. 2. Sicherung 2 lösen und nach unten schwenken. Um bei Maschinen mit hydraulischem Gebläse- antrieb die Kalibrierbehälter aus der Parkposi- tion zu nehmen, die ineinandergehakten Kalibrierbehälter 1 zur...
  • Seite 137 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um den Kalibrierklappenhebel in die Kalibrier- position zu bringen, Arretierknopf 1 gedrückt halten und nach unten schieben. Um die Düngerdosierer zu befüllen, Kalibriertaster 2 für 10 Sekunden betätigen. 8. Kalibrierbehälter entleeren. Um die Ausbringmenge für den Dünger zu kalib- rieren, siehe Betriebsanleitung ISOBUS-Software "Aus-...

  • Seite 138: Maximale Dünger-Ausbringmenge Ermitteln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.18.2 Maximale Dünger-Ausbringmenge ermitteln CMS-T-00002412-C.1 HINWEIS Die Tabellenwerte stellen Richtwerte dar und be- nötigen eine konstante Spannungsversorgung von mindestens 12 Volt. Werte aus Tabelle ablesen. KAS / DAP / NPK / Phosphat Reihenweite [cm] Düngermenge [Kg / ha]...

  • Seite 139: Mechanisch Angetriebene Düngerdosierung Kalibrieren

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Harnstoff Reihenweite [cm] Düngermenge [Kg / ha] 45,0 50,0 60,0 75,0 80,0 13,4 12,1 10,1 11,9 10,7 10,6 6.4.19 Mechanisch angetriebene Düngerdosierung kalibrieren CMS-T-00003665-D.1 6.4.19.1 Kurbelumdrehungen für Standard-Arbeitsbreiten ermitteln CMS-T-00003668-A.1 = Arbeitsbreite in Meter = Anzahl der Reihe ´...

  • Seite 140: Kurbelumdrehungen Für Sonder-Arbeitsbreiten Ermitteln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.19.2 Kurbelumdrehungen für Sonder-Arbeitsbreiten ermitteln CMS-T-00003669-A.1 = Arbeitsbreite in Meter = Anzahl der Reihe ´ = Reihenweite in Zentimeter ´ 75 4 5 ´ CMS-I-00002685 1. Sonder-Arbeitsbreite der Maschine mit obensteh- ender Gleichung bestimmen.
  • Seite 141 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten VORAUSSETZUNGEN Düngerbehälter mindestens mit Dünger ge- füllt 1. Gebläse ausschalten. 2. Sicherung 2 lösen und nach unten schwenken. Um bei Maschinen mit hydraulischem Gebläse- antrieb die Kalibrierbehälter aus der Parkposi- tion zu nehmen, die ineinandergehakten Kalibrierbehälter 1 zur Seite herausziehen.
  • Seite 142 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6. Bedienwerkzeug aus der Parkposition 1 neh- men. 7. Bedienwerkzeug auf die Getriebewelle 2 ste- cken. CMS-I-00002785 Je nach Arbeitsbreite und gewünschter Ka- librierfläche Kurbelumdrehungen der Tabelle entnehmen. CMS-I-00002784 MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 143 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um den Kalibrierklappenhebel in die Kalibrier- position zu bringen, Arretierknopf 3 gedrückt halten und nach unten 4 schieben. 10. Arretierknopf 1 lösen. 11. Zeiger auf den Einstellwert 70 stellen. Um die Düngerdosierer zu befüllen, Bedienwerkzeug 5 Umdrehungen drehen.

  • Seite 144: Getriebestellung Mit Der Rechenscheibe Ermitteln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Mit der ersten Kalibrierung wird die gewünsch- te Ausbringmenge nicht erreicht. Mit den Werten der ersten Kalibrierung die Ge- triebestellung für die gewünschte Ausbringmen- ge ermitteln, siehe "Getriebestellung mit der Re- chenscheibe ermitteln".

  • Seite 145: Ausbringmenge Für Flüssigen Dünger Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Getriebestellung 4 für die gewünschte Aus- bringmenge 3 auf der Rechenscheibe ablesen. HINWEIS Getriebeeinstellhebel zwischen der Skalenstel- lung 20 und 80 einstellen. 3. Getriebeeinstellhebel auf den abgelesenen Wert stellen. Schließschieber voll geöffnet 1 Schließschieber geöffnet 2 Schließschieber geschlossen 3...
  • Seite 146 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten A = Aufwandmenge in Liter pro Hektar ´ = Reine Düngeraufwandmenge in Kilogramm ´ pro Hektar = Düngergehalt in Prozent ´ 55 100 153 5 ϱ = Dichte in Kilogramm pro Liter ´...

  • Seite 147: Rahmenballastierung Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 4. Ventil 1 in die gewünschte Position bringen. Da die Durchflussrate vom Ausbringgut abhän- gig ist, Prüfen der Einstellung durch Kalibrieren. Die Betriebsanleitung für den Flüssigdüngertank beachten HINWEIS Die ermittelten Werte stellen Richtwerte dar. Die Einstellung nach jedem Wechsel vom Aus- CMS-I-00002735 bringgut prüfen.

  • Seite 148: Ablagetiefe Am Gekoppelten Düngerschar Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten WARNUNG Eine unerwartete Hydraulikfunktion wird aktiviert Bevor Sie das Traktorsteuergerät betäti- gen, prüfen Sie die ausgewählte Hydraulik- funktion der Komfort-Hydraulik. HINWEIS Der Arbeitsbereich liegt zwischen 130 und 160 bar. Die Rahmenballastierung immer an die Unterlen- ker anlegen.

  • Seite 149: Verschiebefahrgasse Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 7. Klappstecker montieren. 8. Einstellung für alle Düngerschare vornehmen. 6.4.23 Verschiebefahrgasse einstellen CMS-T-00007955-A.1 Bei einer Verschiebefahrgasse werden Fahrgassen angelegt, ohne Schare abzuschalten. Das Schar 2 wird mit dem Hydraulikzylinder 1 an das daneben- liegende Schar 4 geschoben.
  • Seite 150 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten VORAUSSETZUNGEN Gebläse läuft WARNUNG Schare werden hydraulisch verschoben Der Verschiebevorgang kann nicht gestoppt werden. Halten Sie Personen aus dem Gefahren- bereich der Maschine fern. Um die Verschiebefahrgasse zu konfigurieren, siehe "Betriebsanleitung ISOBUS-Software" > "Fahrgassenschaltung konfigurieren".

  • Seite 151: Befüllschnecke Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.24 Befüllschnecke einstellen CMS-T-00002217-C.1 VORAUSSETZUNGEN Maschine ist nicht an den Traktor gekuppelt Maschine ordnungsgemäß abgestellt VORSICHT Stolpergefahr durch erschwerten Zugang zur Befüllschnecke Für einen sicheren Zugang zur Befüll- schnecke, verwenden Sie eine Podestleiter. Düngerbehälter wird in Fahrtrichtung ungleich- mäßig befüllt.

  • Seite 152: Werkstattarbeiten

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Düngerbehälter wird quer zur Fahrtrichtung ungleichmäßig befüllt. Einstellhebel 1 entriegeln. 7. Einstellhebel in die gewünschte Position bringen. In der Endlage wird der Auslauf geschlossen. 8. Einstellhebel muss im Einstellraster verriegeln. CMS-I-00002030 6.4.25 Werkstattarbeiten CMS-T-00007949-A.1 6.4.25.1 Ablagetiefe am Düngerschar einstellen...

  • Seite 153: Schardruck In Der Traktorspur

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten VORAUSSETZUNGEN Maschine in der Werkstatt ausgehoben Angehobene Maschine und Bauteile gegen Absinken gesichert. Düngerschar in der eingestellten Position halten, Schrauben 2 lösen. 2. Düngerschar in die gewünschte Position bringen. Düngerschar in der gewünschten Position hal- ten, Schrauben anziehen.

  • Seite 154: Fahrwerkshöhe Einstellen

    Position um 3 Glieder verlängert werden. Um die Antriebskette in der Länge anzupassen, siehe "Zahnrad im vorlaufenden Radantrieb tau- schen". HINWEIS Für weitere Informationen kontaktieren Sie Ihren AMAZONE Kundendienst. MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 155: Hubarm Demontieren

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.25.4 Hubarm demontieren CMS-T-00008179-A.1 WICHTIG Mit dem Hubarm werden bewegliche Rah- menteile verbunden. Der Hubarm oder die beweglichen Rahmen- teile werden beim Ausklappen der Maschine beschädigt. Hubarm demontieren. 1. Schraubverbindungen 1 demontieren. 2.
  • Seite 156 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Nachfolgend wird der Schareinbau mit einem Kran beschrieben. Damit das Schar zum Einbau leicht nach vorn kippt, Das vordere Lastaufnahmemittel länger wählen als das hintere Lastaufnahmemittel. 5. Lastaufnahmemittel am Scharoberlenker 2 be- festigen.
  • Seite 157 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 11. Maschine ausheben. Tiefenführungsrollen 3 liegen auf dem Trans- portwagen 2 auf. 12. Gurte 1 vom Schar lösen. 13. Maschine weiter ausheben. CMS-I-00005134 14. Scharklemmung montieren. Bei teleskopierbaren Scharen Schrauben 1 auf 160 Nm -180° festziehen, oder bei nicht teleskopierbaren Scharen Schrauben auf 200 Nm festziehen.

  • Seite 158: Energieversorgung Herstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.25.5.2 Energieversorgung herstellen CMS-T-00005490-B.1 1. ISOBUS vom Traktor trennen. Um das Schar zu aktivieren, den Schar-Kabelbaum 1 vom Brückenstecker 3 trennen. 3. Maschinenkabelbaum 2 mit dem Schar-Kabel- baum 1 verbinden. 4. Brückenstecker mit einer Staubkappe verschlie- ßen.
  • Seite 159 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 4. Den Spanngurt 2 vom Oberlenker 1 und Un- terlenker 3 lösen und demontieren. CMS-I-00005312 Wenn das hydraulische Schardrucksystem wie- der geschlossen ist, die Hydraulikstecker 1 auf beiden Maschinen- auslegern mit einem Entlüftungsschlauch verbin- den.

  • Seite 160: Luft- Und Düngerversorgung Am Heckbehälter Mit Zentralem Antrieb Herstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.25.5.4 Luft- und Düngerversorgung am Heckbehälter mit zentralem Antrieb herstellen CMS-T-00005487-B.1 1. Schließschieber 1 am Düngerdosierer öffnen. CMS-I-00003915 2. Düngerschlauch 1 an den Düngerdosierer mon- tieren. 3. Schelle 2 montieren. 4. Luftversorgung 3 an den Luftverteiler montie- ren.

  • Seite 161: Pretec-Schar Demontieren

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Förderschlauch 1 an das Düngerschar 3 mon- tieren. 3. Schelle 2 montieren. CMS-I-00003920 4. Luftversorgung 2 an den Luftverteiler montie- ren. 5. Schelle 1 montieren. CMS-I-00003919 6.4.25.6 PreTeC-Schar demontieren CMS-T-00005471-B.1 6.4.25.6.1 Schar demontieren CMS-T-00005475-B.1 HINWEIS...
  • Seite 162 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um das gewünschte Schar zu demontieren, siehe "Trennen der Luft- und Düngerversorgung". 2. Siehe "Trennen der Energieversorgung". Wenn die Maschine über ein hydraulisches Schardrucksystem verfügt, Siehe "Trennen der Hydraulikversorgung". 4. Schrauben 1 demontieren. 5.
  • Seite 163 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Nachfolgend wird der Scharausbau mit dem PreTec- Transportwagen beschrieben. Um die Düngerschare in die oberste Position zu stellen, siehe "Düngerablagetiefe einstellen". Um den Schardruck auf den höchsten Wert zu stellen, siehe "Schardruck mechanisch einstellen". Um die Ablagetiefe in die Parkposition bringen, siehe "Saatgut-Ablagetiefe einstellen"...
  • Seite 164 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 21. Maschine weiter absenken. Das Schar 1 kippt nach vorn. 22. Geneigtes Schar vom Rahmen 2 lösen. CMS-I-00005133 Um die verbleibenden Schare in die gewünschte Position zu bringen, Schrauben 1 lösen. 24.

  • Seite 165: Energieversorgung Trennen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.25.6.2 Energieversorgung trennen CMS-T-00005474-B.1 1. ISOBUS vom Traktor trennen. Um das Schar zu deaktivieren, den Schar-Kabelbaum 1 vom Maschinenkabel- baum 2 trennen. 3. Maschinenkabelbaum mit dem Brückenstecker 3 verbinden. 4. Schar-Kabelbaum 1 mit einer Staubkappe ver- schließen.
  • Seite 166 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um den Schardruckzylinder zu fixieren, den Oberlenker 1 und den Unterlenker 3 mit einem Spanngurt 2 verzurren. CMS-I-00005312 UMWELTHINWEIS Gefahr durch austretendes Öl Fangen Sie austretendes Öl auf. Entsorgen Sie Ölbeseitigungsmittel um- weltgerecht.

  • Seite 167: Luft- Und Düngerversorgung Am Heckbehälter Mit Zentralem Antrieb Trennen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.4.25.6.4 Luft- und Düngerversorgung am Heckbehälter mit zentralem Antrieb trennen CMS-T-00005480-B.1 1. Schließschieber 1 am Düngerdosierer schlie- ßen. CMS-I-00003915 2. Düngerschlauch vom Düngerdosierer demontie- ren. 3. Offenen Anschluss mit Kappe 1 verschließen. 4.

  • Seite 168: Maschine Für Die Straßenfahrt Vorbereiten

    6 | Maschine vorbereiten Maschine für die Straßenfahrt vorbereiten 2. Schelle 2 demontieren. 3. Förderschlauch 1 vom Düngerschar 3 demon- tieren. Um die Förderluft bodennah abzuleiten, Förderschlauch mit der Öffnung nach unten ge- richtet an der Maschine fixieren. CMS-I-00003920 5. Luftversorgung am Luftverteiler trennen. 6.

  • Seite 169: Beleuchtung Ausklappen

    6 | Maschine vorbereiten Maschine für die Straßenfahrt vorbereiten 6.5.2 Beleuchtung ausklappen CMS-T-00004420-A.1 Damit die Beleuchtung ausgeklappt werden kann, Maschine ausheben. 2. Beide Beleuchtungstafeln 1 ausklappen. CMS-I-00003215 6.5.3 Spuranreißer einklappen CMS-T-00005530-B.1 WARNUNG Eine unerwartete Hydraulikfunktion wird aktiviert Bevor Sie das Traktorsteuergerät betäti- gen, prüfen Sie die ausgewählte Hydraulik- funktion der Komfort-Hydraulik.

  • Seite 170: Mechanischen Schardruck Erhöhen

    6 | Maschine vorbereiten Maschine für die Straßenfahrt vorbereiten VORAUSSETZUNGEN Maschine ist ausgehoben WARNUNG Eine unerwartete Hydraulikfunktion wird aktiviert Bevor Sie das Traktorsteuergerät betäti- gen, prüfen Sie die ausgewählte Hydraulik- funktion der Komfort-Hydraulik. Um die Maschine einzuklappen, Traktorsteuergerät "grün 2" betätigen. Die Transportsicherung 1 rastet ein.

  • Seite 171: Zulässige Nutzlast Berechnen

    6 | Maschine vorbereiten Zulässige Nutzlast berechnen 6.6 Zulässige Nutzlast berechnen CMS-T-00002254-C.1 WARNUNG Unfallgefahr durch überschrittene Nutz- last Wenn die Nutzlast überschritten wird, kann die Maschine beschädigt werden oder/und ein unkontrollierbares Fahrverhalten des Traktors die Folge sein. Ermitteln Sie die Nutzlast der Maschine sorgfältig.

  • Seite 172: Maschine Verwenden

    7 | Maschine verwenden Maschine verwenden CMS-T-00005576-B.1 7.1 Mechanisch angetriebene Kornvereinzelung vordrehen CMS-T-00007525-A.1 Damit alle Kornvereinzelungen gleichzeitig Saatgut ausbringen, muss der mechanische Antrieb vorge- dreht werden. Um den Kupplungsfinger an den Kupplungs- finger zu bewegen, das Antriebsrad der ausgehobenen Maschine 360 Grad in Fahrtrichtung drehen oder vor dem Arbeitsbeginn die abgesenkte Maschine...

  • Seite 173: Komfort-Hydraulik Mit Isobus Verwenden

    7 | Maschine verwenden Komfort-Hydraulik mit ISOBUS verwenden HINWEIS Um Abweichungen in der Längsverteilung zu ver- hindern, starkes Bremsen und Beschleunigen ver- meiden. Die Drehzahl der Vereinzelungsscheiben passt sich unmittelbar zur normalen Geschwindigkeits- änderung an. Um nach den ersten 30 m die Saatgut-Ablage- tiefe und den Kornabstand zu prüfen, siehe "Saatgut-Ablagetiefe prüfen"...
  • Seite 174 7 | Maschine verwenden Ablagetiefe prüfen 7.5 Ablagetiefe prüfen CMS-T-00004517-B.1 1. Feinerde 1 oberhalb des Saatguts 2 entfer- nen. 2. Ablagetiefe 3 ermitteln. 3. Saatgut wieder mit Feinerde bedecken. 4. Ablagetiefe an mehreren Stellen prüfen. CMS-I-00003257 7.6 Verschiebefahrgasse verwenden CMS-T-00005493-B.1 VORAUSSETZUNGEN Gebläse läuft WARNUNG...

  • Seite 175: Spuranreißer Verwenden

    7 | Maschine verwenden Spuranreißer verwenden Damit die Schare verschoben werden, mit ausgehobener Maschine in die kommende Fahrgasse fahren. oder wenn die Schare die Endlage nicht erreicht ha- ben, langsam mit der eingesetzten Maschine anfah- ren. 7.7 Spuranreißer verwenden CMS-T-00005898-A.1 Wenn die Maschine bei der Vorwahl "Wechseln"...

  • Seite 176: Maschine Abstellen

    8 | Maschine abstellen Maschine abstellen CMS-T-00005562-B.1 8.1 Düngerbehälter entleeren CMS-T-00001915-C.1 1. Spritzschutz 1 öffnen. 2. Restmengenentleerung 2 öffnen. 3. Restmenge beidseitig aus den Trichterspitzen auffangen. 4. Restmengenentleerung schließen. 5. Spritzschutz schließen. CMS-I-00001993 8.2 Saatgutbehälter über die Restmengenklappe entleeren CMS-T-00001917-B.1 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert...

  • Seite 177: Saatgutbehälter Über Die Vereinzelungsscheibe Entleeren

    8 | Maschine abstellen Saatgutbehälter über die Vereinzelungsscheibe entleeren 2. Rutsche 1 in die Vereinzelung hängen. HINWEIS Wird der Auffangbehälter an die Rutsche gehängt, die Rutsche maximal mit 12 kg belasten. 3. Auffangbehälter 2 unter die Rutsche stellen oder Auffangbehälter 2 an die Rutsche hängen. CMS-I-00001995 4.
  • Seite 178 8 | Maschine abstellen Saatgutbehälter über die Vereinzelungsscheibe entleeren 2. Verschlüsse 1 öffnen. 3. Deckel 2 abnehmen. CMS-I-00001909 4. Rutsche 1 in die Vereinzelung hängen. HINWEIS Wird der Auffangbehälter an die Rutsche gehängt, die Rutsche maximal mit 12 kg belasten. 5.
  • Seite 179 8 | Maschine abstellen Saatgutbehälter über die Vereinzelungsscheibe entleeren Um die Restmenge aufzufangen, Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. HINWEIS Wird der Auffangbehälter an die Rutsche gehängt, die Rutsche maximal mit 12 kg belasten. Wenn die Restmenge aufgefangen wurde, die Rutsche wieder im Vorratsbehälterdeckel par- ken.
  • Seite 180 8 | Maschine abstellen Düngerdosierer entleeren 8.4 Düngerdosierer entleeren CMS-T-00003599-B.1 1. Gebläse ausschalten. 2. Sicherung 2 lösen und nach unten schwenken. Um bei Maschinen mit hydraulischem Gebläse- antrieb die Kalibrierbehälter aus der Parkposi- tion zu nehmen, die ineinandergehakten Kalibrierbehälter 1 zur Seite herausziehen.
  • Seite 181 8 | Maschine abstellen Mikrogranulatbehälter entleeren 9. Kalibrierbehälter entleeren. Damit die Kalibrierbehälter nicht verunreini- gen, Kalibrierbehälter 1 mit der Öffnung nach unten unter die Dosierer schieben. 11. Sicherung 2 nach oben schwenken und schlie- ßen. Um den Kalibrierklappenhebel in die Arbeits- stellung zu bringen, Arretierknopf gedrückt halten und nach oben CMS-I-00001932...
  • Seite 182 8 | Maschine abstellen Mikrogranulatbehälter entleeren 3. Falteimer 2 unter den aktivierten Mikrogranula- tauslauf 1 stellen. CMS-I-00002621 4. Bodenklappenhebel 1 entlasten. 5. Schließschieber 1 langsam öffnen. Das Mikrogranulat wird im Falteimer aufgefangen. CMS-I-00002576 Ist die Restmenge vollständig aufgefangen, den Bodenklappenhebel 1 zurück in die Arbeits- stellung bringen.
  • Seite 183 8 | Maschine abstellen Lochbedeckungsrollen entlasten 8.6 Lochbedeckungsrollen entlasten CMS-T-00002211-A.1 Um den Rundlauf der Lochbedeckungsrollen 1 zu gewährleisten, müssen die Lochbedeckungsrollen bei längerem Nichtgebrauch entlastet werden. Dazu müs- sen die Vereinzelungsscheiben 2 aus allen Kornver- einzelungen entnommen werden. CMS-I-00002023 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert 1.
  • Seite 184 8 | Maschine abstellen Drehbaren Spurlockerer parken 4. Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. 5. Vereinzelungsscheibe im Saatgutbehälter aufbe- wahren. CMS-I-00001912 6. Deckel 2 schließen. HINWEIS Führungsstift 1 beachten. 7. Verschlüsse schließen. CMS-I-00001913 8.7 Drehbaren Spurlockerer parken CMS-T-00005564-A.1 VORAUSSETZUNGEN Traktor und Maschine sind gesichert WICHTIG Beschädigung der Spurlockerer Bevor die Maschine auf festem Boden...
  • Seite 185 8 | Maschine abstellen Spurlockerer parken 1. Maschine einklappen. Um den Spurlockerer zu deaktivieren, Bedienhebel 1 in die Sperrstellung bringen. Der Spurlockerer verbleibt jetzt in der Parkpositi- CMS-I-00003938 8.8 Spurlockerer parken CMS-T-00001919-B.1 VORAUSSETZUNGEN Maschine ist ausgehoben Gebläse ist abgeschaltet Traktor und Maschine sind gesichert WICHTIG Beschädigung der Spurlockerer Bevor die Maschine auf festem Boden...
  • Seite 186 8 | Maschine abstellen PreTeC-Schar parken Je nach Ausstattung der Maschine kann die oberste Position abweichen. 1. Klappstecker 1 vom Sicherungsbolzen 3 ent- fernen. 2. Spurlockerer an Griffmulde 2 halten. 3. Sicherungsbolzen 3 entfernen. 4. Spurlockerer in die oberste Position bringen. 5.

  • Seite 187: Stützfüße Runterstellen

    8 | Maschine abstellen Stützfüße runterstellen VORAUSSETZUNGEN Maschine ist ausgehoben Gebläse ist abgeschaltet 1. Einstellhebel 1 in die oberste Position P brin- gen. 2. Einstellhebel im Raster verriegeln. CMS-I-00001998 8.10 Stützfüße runterstellen CMS-T-00005563-A.1 Die Precea 6000-2CC hat schwenkbare Stützfüße. Um die Stützfüße zu entlasten, Maschine anheben.

  • Seite 188: Versorgungsleitungen Von Schlauchpaket Trennen

    8 | Maschine abstellen Versorgungsleitungen von Schlauchpaket trennen Die Precea 6000-2 oder 6000-2FCC hat verschiebba- re Stützfüße. Um die Stützfüße zu entlasten, Maschine anheben. 9. Federstecker 1 ziehen. 10. Bolzen 2 entfernen. 11. Stützfuß am Griff 3 nach unten schieben.

  • Seite 189: Hydraulikschlauchleitungen Abkuppeln

    8 | Maschine abstellen Hydraulikschlauchleitungen abkuppeln 2. Stecker 1 an der Schlauchgarderobe einhän- gen. CMS-I-00004414 8.13 Hydraulikschlauchleitungen abkuppeln CMS-T-00000277-D.1 1. Traktor und Maschine sichern. 2. Bedienhebel am Traktorsteuergerät in Schwimm- stellung bringen. 3. Hydraulikschlauchleitungen 1 abkuppeln. 4. Staubkappen auf den Hydrauliksteckdosen an- bringen.

  • Seite 190: Spannungsversorgung Abkuppeln

    8 | Maschine abstellen Spannungsversorgung abkuppeln 8.14 Spannungsversorgung abkuppeln CMS-T-00001402-E.1 1. Stecker 1 für Spannungsversorgung herauszie- hen. CMS-I-00001048 2. Stecker 1 an der Schlauchgarderobe einhän- gen. CMS-I-00001248 8.15 3-Punkt-Anbaurahmen abkuppeln CMS-T-00001401-C.1 1. Maschine auf einem waagerechten, festen Unter- grund abstellen. 2.

  • Seite 191: Gelenkwelle Abkuppeln

    8 | Maschine abstellen Gelenkwelle abkuppeln 8.16 Gelenkwelle abkuppeln CMS-T-00001843-A.1 1. Sicherungskette 2 am Traktor abbauen. 2. Verriegelung der Gelenkwelle 1 lösen. 3. Gelenkwelle von der Traktorzapfwelle abziehen. CMS-I-00001069 4. Gelenkwelle 1 mit dem Haltegummi 2 in die Parkposition bringen. CMS-I-00001935 8.17 Antriebswelle konservieren CMS-T-00003870-A.1...

  • Seite 192: Maschine Warten

    9 | Maschine instand halten Maschine instand halten CMS-T-00005547-B.1 9.1 Maschine warten CMS-T-00005899-B.1 9.1.1 Wartungsplan nach dem ersten Einsatz Anziehmoment Radschrauben prüfen siehe Seite 195 Anziehmoment Radarsensorschrauben prüfen siehe Seite 195 Anziehmoment Rahmenverbindung prüfen siehe Seite 196 Anziehmoment Scharverbindung prüfen siehe Seite 196 Anziehmoment Fahrwerksverbindung prüfen siehe Seite 197...
  • Seite 193 9 | Maschine instand halten Maschine warten alle 50 Betriebsstunden Anziehmoment Radschrauben prüfen siehe Seite 195 Reifenluftdruck prüfen siehe Seite 197 alle 10 Betriebsstunden / täglich Zyklonabscheider reinigen siehe Seite 199 Ansaugkorb reinigen siehe Seite 200 Düngerdosierer reinigen siehe Seite 204 Mikrogranulatdosierer reinigen siehe Seite 205 Vereinzelung reinigen...

  • Seite 194: Schneidscheiben Am Pretec-Schar Prüfen Und Ersetzen

    9 | Maschine instand halten Maschine warten alle 100 Betriebsstunden / alle 12 Monate Befüllschnecke reinigen siehe Seite 201 Düngerbehälter reinigen siehe Seite 202 Mikrogranulatdosierer Bodenklappe einstellen siehe Seite 207 9.1.2 Schneidscheiben am PreTeC-Schar prüfen und ersetzen CMS-T-00002375-D.1 INTERVALL alle 100 Betriebsstunden oder alle 3 Monate 1.

  • Seite 195: Schneidscheibenabstand Am Pretec-Schar Einstellen

    9 | Maschine instand halten Maschine warten Damit die Schneidscheiben sich leicht berühren, den Abstand der Schneidscheiben mit den Dis- tanzscheiben 4 einstellen. 12. Nicht benötigte Distanzscheiben auf der gegen- überliegenden Seite des Schneidscheibenlagers mit der Zentralschraube montieren. 13. Zentralschraube ansetzen und festziehen. 14.

  • Seite 196: Schneidscheibenantrieb Am Pretec-Schar Einstellen

    9 | Maschine instand halten Maschine warten 6. Zentralschraube ansetzen und festziehen. 7. Staubkappen montieren. 8. Tiefenführungsrolle samt Halter montieren. 9.1.4 Schneidscheibenantrieb am PreTeC-Schar einstellen CMS-T-00002377-E.1 INTERVALL alle 50 Betriebsstunden oder alle 3 Monate 1. Schraube 2 demontieren. 2. Tiefenführungsrolle 1 demontieren. Die Tiefenführungsrolle treibt durch Rotation die Schneidscheibe an.

  • Seite 197: Zustreicherscheiben Am Pretec-Schar Prüfen Und Ersetzen

    9 | Maschine instand halten Maschine warten 9.1.5 Zustreicherscheiben am PreTeC-Schar prüfen und ersetzen CMS-T-00008304-A.1 INTERVALL alle 100 Betriebsstunden oder alle 3 Monate 1. Zustreicherscheibendurchmesser ermitteln. Wenn der Durchmesser der Zustreicherscheiben kleiner als 180mm ist, Zustreicherscheiben paarweise ersetzen. 3. Verschraubungen 2 lösen und entfernen. 4.

  • Seite 198: Schneidscheibe Am Fertec Twin-Schar Prüfen Und Ersetzen

    9 | Maschine instand halten Maschine warten 9.1.7 Schneidscheibe am FerTeC Twin-Schar prüfen und ersetzen CMS-T-00002379-D.1 INTERVALL alle 100 Betriebsstunden oder alle 3 Monate 1. Schneidscheibendurchmesser ermitteln. 32 Nm Wenn der Durchmesser der Schneidscheibe klei- ner als 340 mm ist, Schneidscheibe ersetzen.

  • Seite 199: Schneidscheibenabstand Am Fertec Twin-Schar Einstellen

    9 | Maschine instand halten Maschine warten 12. Zentralschraube ansetzen und festziehen. 13. Staubkappen montieren. 9.1.8 Schneidscheibenabstand am FerTeC Twin-Schar einstellen CMS-T-00002380-D.1 INTERVALL alle 100 Betriebsstunden oder bei Bedarf Mit zunehmendem Verschleiß der Schneidscheiben wird der Abstand der Schneidscheiben zueinander größer.

  • Seite 200: Innenabstreifer Am Fertec Twin-Schar Prüfen Und Ersetzen

    9 | Maschine instand halten Maschine warten 9.1.9 Innenabstreifer am FerTeC Twin-Schar prüfen und ersetzen CMS-T-00002381-C.1 INTERVALL alle 100 Betriebsstunden oder alle 3 Monate Die Innenabstreifer sorgen für einen störungsfreien Scharlauf und unterliegen einem Verschleiß. VORAUSSETZUNGEN Traktor und Maschine sind gesichert 1.
  • Seite 201 9 | Maschine instand halten Maschine warten 9.1.10 Anziehmoment Radschrauben prüfen CMS-T-00002382-C.1 INTERVALL nach dem ersten Einsatz alle 50 Betriebsstunden Anziehmoment Rad- Bereifung schrauben Bereifung 6.5/80x15-AS 325 Nm Bereifung 26x12-12 AS 325 Nm Anziehmoment der Radschrauben prüfen. 9.1.11 Anziehmoment Radarsensorschrauben prüfen CMS-T-00002383-D.1 INTERVALL nach dem ersten Einsatz...

  • Seite 202: Anziehmoment Rahmenverbindung Prüfen

    9 | Maschine instand halten Maschine warten 9.1.12 Anziehmoment Rahmenverbindung prüfen CMS-T-00002384-B.1 INTERVALL nach dem ersten Einsatz alle 12 Monate Anziehmoment auf beiden Seiten prüfen. 120 Nm CMS-I-00002037 9.1.13 Anziehmoment Scharverbindung prüfen CMS-T-00002385-C.1 INTERVALL nach dem ersten Einsatz alle 12 Monate An teleskopierbaren Scharen Schrauben auf 160 Nm -180 °...

  • Seite 203: Anziehmoment Fahrwerksverbindung Prüfen

    9 | Maschine instand halten Maschine warten 9.1.14 Anziehmoment Fahrwerksverbindung prüfen CMS-T-00002386-B.1 INTERVALL nach dem ersten Einsatz alle 12 Monate Anziehmoment auf beiden Seiten prüfen. 160 Nm CMS-I-00002038 9.1.15 Reifenluftdruck prüfen CMS-T-00002387-A.1 INTERVALL nach dem ersten Einsatz alle 50 Betriebsstunden Bereifung Reifenluftdruck Bereifung 6.5/80x15-AS...

  • Seite 204: Hydraulikschlauchleitungen Prüfen

    9 | Maschine instand halten Maschine warten 9.1.17 Hydraulikschlauchleitungen prüfen CMS-T-00002331-B.1 INTERVALL nach dem ersten Einsatz alle 50 Betriebsstunden oder wöchentlich 1. Hydraulikschlauchleitungen auf Beschädigungen wie Scheuerstellen, Schnitte, Risse und Verfor- mungen prüfen. 2. Hydraulikschlauchleitungen auf undichte Stellen prüfen. Hydraulikschlauchleitungen dürfen maximal 6 Jahre alt sein.
  • Seite 205 9 | Maschine instand halten Maschine warten VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Vereinzelungsgehäuse sind geöffnet Vereinzelungsscheiben sind demontiert 1. Wasserablauf 1 am Luftverteiler öffnen. Um die Ablagerungen vom Gebläseläufer zu wa- schen, Einen Wasserstrahl in die Ansaugöffnung 2 lei- ten.
  • Seite 206 9 | Maschine instand halten Maschine warten 9.1.20 Ansaugkorb reinigen CMS-T-00003836-A.1 INTERVALL alle 10 Betriebsstunden oder täglich Ansaugkörbe 1 reinigen. CMS-I-00002793 MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 207 9 | Maschine instand halten Maschine warten 9.1.21 Befüllschnecke reinigen CMS-T-00002391-A.1 INTERVALL alle 100 Betriebsstunden oder alle 12 Monate VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Gebläse ist abgeschaltet Befüllschnecke ist abgeschaltet Traktor und Maschine sind gesichert 1. Einen Auffangbehälter 1 unter das Förderrohr stellen.
  • Seite 208 9 | Maschine instand halten Maschine warten 9.1.22 Düngerbehälter reinigen CMS-T-00002392-B.1 INTERVALL alle 100 Betriebsstunden oder alle 12 Monate VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert 1. Befüllschnecke abschalten 2. Gebläse abschalten. 3. Ladesteg über die Trittstufen betreten. oder Um die Leiter auszuklappen, siehe "Ladesteg mit Leiter bedienen".
  • Seite 209 9 | Maschine instand halten Maschine warten 12. Sicherung 1 lösen und nach unten schwenken. Um bei einer Maschine mit hydraulischem Ge- bläseantrieb die Kalibrierbehälter in Kalibrier- position zu bringen, die ineinandergehakten Kalibrierbehälter 2 10 cm zur Seite herausziehen. oder um bei einer Maschine mit mechanischem Ge- bläseantrieb die Kalibrierbehälter in Kalibrier- position zu bringen,...
  • Seite 210 9 | Maschine instand halten Maschine warten 24. Düngerbehälterplane schließen. 25. Düngerbehälterplane mit Gummischlaufen si- chern. 9.1.23 Düngerdosierer reinigen CMS-T-00002473-C.1 INTERVALL alle 10 Betriebsstunden oder täglich VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Gebläse ist abgeschaltet Befüllschnecke ist abgeschaltet Um den Düngerbehälter am Dosiergehäuse zu verschließen, Schließschieber 1 schließen.
  • Seite 211 9 | Maschine instand halten Maschine warten 9.1.24 Mikrogranulatdosierer reinigen CMS-T-00003601-B.1 INTERVALL alle 10 Betriebsstunden oder täglich 1. Umschaltklappe 1 in die Position A bringen. CMS-I-00002580 2. Schließschieber 2 am Mikrogranulatbehälter schließen. 3. Bodenklappenhebel 1 entlasten. CMS-I-00002576 4. Entriegelwerkzeug 2 in Dosiererabdeckung 1 stecken.
  • Seite 212 9 | Maschine instand halten Maschine warten 7. Antriebseinheit 1 gegen den Uhrzeigersinn dre- hen. 8. Antriebseinheit aus dem Dosiergehäuse ziehen. CMS-I-00002585 9. Walzenkäfig 1 samt Dosierwalze aus dem Do- siergehäuse entnehmen. CMS-I-00002584 10. Dosiergehäuse reinigen 11. Umschaltklappe 4 mehrfach betätigen. 12.

  • Seite 213: Mikrogranulatdosierer Bodenklappe Einstellen

    9 | Maschine instand halten Maschine warten 14. Walzenkäfig 1 samt Dosierwalze in das Dosier- gehäuse einsetzen. CMS-I-00002584 15. Antriebseinheit 1 in die Dosierwalze einsetzen. 16. Antriebseinheit im Uhrzeigersinn drehen. 17. Dosiererabdeckung schließen. Verriegelung rastet ein. 18. Schließschieber in die obere Position stellen. 19.

  • Seite 214: Vereinzelung Reinigen

    9 | Maschine instand halten Maschine warten 9.1.26 Vereinzelung reinigen CMS-T-00003718-A.1 INTERVALL alle 10 Betriebsstunden oder täglich Die Vereinzelung frei von Staub, Ablagerungen und Fremdkörpern halten. HINWEIS In sehr staubigen Einsatzbedingen muss das Prüfintervall verkürzt werden. 1. Verschlüsse 1 öffnen. 2.
  • Seite 215 9 | Maschine instand halten Maschine warten 8. Verschluss über die Raste 2 drehen. Punkte 1 und 3 sind nicht mehr deckungs- gleich. CMS-I-00001911 9. Deckel 2 schließen. HINWEIS Führungsstift 1 beachten. 10. Verschlüsse schließen. CMS-I-00001913 9.1.27 Optogeber reinigen CMS-T-00002393-C.1 INTERVALL alle 50 Betriebsstunden oder...
  • Seite 216 9 | Maschine instand halten Maschine warten 4. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 5. Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. CMS-I-00001912 Um die Optogeber zu reinigen, Leitungswasser versetzt mit Geschirrspülmittel verwenden. Verunreinigungen mit der beiliegenden Bürste für 1 Minute anlösen 7.
  • Seite 217 9 | Maschine instand halten Maschine warten 11. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken. 12. Schusskanal vom Optogeber schwenken und nach oben ziehen. CMS-I-00003815 13. Schrauben 1 demontieren. 14. Distanzblech 2 demontieren. CMS-I-00003816 15. Steckverbindung 3 trennen. 16.
  • Seite 218 9 | Maschine instand halten Maschine warten WICHTIG Beschädigung der Optogeber durch die Reinigung Um eine Beschädigung der Sensoren zu vermeiden, reinigen Sie den Optogeber nur mit der beiliegenden Bürste. Um eine Beschädigung der Elektronik zu vermeiden, tauchen Sie den Steckverbinder im aus- gebauten Zustand nicht in Flüssigkeiten.
  • Seite 219 9 | Maschine instand halten Maschine warten 23. Optogeber 1 nach oben bewegen. 24. Dichtung 2 montieren. 25. Steckverbindung 3 herstellen. CMS-I-00003817 26. Distanzblech 2 montieren. 27. Schrauben 1 montieren. CMS-I-00003818 28. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken.
  • Seite 220 9 | Maschine instand halten Maschine warten 30. Schusskanal mit dem Federstecker 1 montie- ren. 31. Isobusverbindung zum Traktor herstellen. 32. Maschine neu starten. CMS-I-00003814 9.1.28 Spurlockererschar prüfen CMS-T-00002497-D.1 INTERVALL alle 50 Betriebsstunden oder alle 3 Monate WICHTIG Die Werkzeugträger verschleißen bei dau- erhafter Arbeit im Erdreich.

  • Seite 221: Verteilerkopf Reinigen

    9 | Maschine instand halten Maschine warten 9.1.29 Verteilerkopf reinigen CMS-T-00005594-B.1 INTERVALL zum Abschluss der Saison 1. Geeignetes Hilfsmittel verwenden um dem Vertei- lerkopf sicher zu erreichen. 2. Rändelschrauben 1 lösen. 3. Deckel 2 demontieren. CMS-I-00003957 4. Alle Ausläufe 1 reinigen. 5.
  • Seite 222 9 | Maschine instand halten Maschine warten Um die Hydrospeicher für Wartungsarbeiten zu entleeren, das Entlüftungsventil 2 öffnen. CMS-I-00004130 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 223: Maschine Schmieren

    9 | Maschine instand halten Maschine schmieren 9.2 Maschine schmieren CMS-T-00005548-B.1 WICHTIG Maschinenschäden durch unsachgemä- ßes Schmieren Schmieren Sie die Maschine gemäß dem Schmierplan an den gekennzeichneten Schmierstellen. Damit kein Schmutz in die Schmierstel- len gepresst wird, reinigen Sie die Schmiernippel und die Fettpresse sorgfältig.

  • Seite 224: Schmierstellenübersicht

    9 | Maschine instand halten Maschine schmieren 9.2.1 Schmierstellenübersicht CMS-T-00005549-B.1 CMS-I-00004115 alle 50 Betriebsstunden CMS-I-00004114 CMS-I-00004111 MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 225 9 | Maschine instand halten Maschine schmieren CMS-I-00004113 CMS-I-00004112 CMS-I-00004110 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 226: Rollenketten Schmieren

    9 | Maschine instand halten Rollenketten schmieren 9.3 Rollenketten schmieren CMS-T-00007653-A.1 WICHTIG Maschinenschäden durch unsachgemä- ßes Schmieren Schmieren Sie die Maschine gemäß dem Schmierplan an den gekennzeichneten Schmierstellen. Reinigen Sie Ketten vor dem Schmieren nur mit einem Kriechöl und einer Bürste. Schmieren Sie die Maschine nur mit den in den Technischen Daten aufgeführten Schmierstoffen.
  • Seite 227 9 | Maschine instand halten Rollenketten schmieren 4. Rollenkette 1 von innen nach außen schmieren. 5. Leichtgängigkeit des Kettenspanners 2 prüfen. CMS-I-00003884 6. Abdeckung montieren. 7. Schrauben und Scheiben montieren. CMS-I-00002645 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 228: Rollenkette Im Wechselradgetriebe Schmieren

    9 | Maschine instand halten Rollenketten schmieren 9.3.2 Rollenkette im Wechselradgetriebe schmieren CMS-T-00005449-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Hebel lösen 2 und nach oben schwenken. Abdeckung 1 öffnet selbsttätig. CMS-I-00002656 2.

  • Seite 229: Rollenkette Im Nachlaufenden Radantrieb Schmieren

    9 | Maschine instand halten Rollenketten schmieren 6. Abdeckung 1 gegen den Federdruck schließen. Um die Abdeckung zu verriegeln, Hebel 3 weiter betätigen. Abdeckung wird am Kettenspanner 2 verriegelt. CMS-I-00002647 9.3.3 Rollenkette im nachlaufenden Radantrieb schmieren CMS-T-00005450-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison...
  • Seite 230 9 | Maschine instand halten Rollenketten schmieren 3. Rollenkette 2 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 1 prüfen. CMS-I-00003887 5. Abdeckung montieren. 6. Schrauben und Scheiben montieren. CMS-I-00002720 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 231: Rollenkette Am Mechanischen Dosierantrieb Schmieren

    9 | Maschine instand halten Rollenketten schmieren 9.3.4 Rollenkette am mechanischen Dosierantrieb schmieren CMS-T-00005877-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00002724 3. Rollenkette 1 von innen nach außen schmieren. 4.

  • Seite 232: Rollenkette Am Zentralen Düngerdosierantrieb Schmieren

    9 | Maschine instand halten Rollenketten schmieren 9.3.5 Rollenkette am zentralen Düngerdosierantrieb schmieren CMS-T-00005451-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00004157 3. Rollenkette 1 von innen nach außen schmieren. 4.

  • Seite 233: Rollenkette Am Elektrischen Rührwellenantrieb Schmieren

    9 | Maschine instand halten Rollenketten schmieren 9.3.6 Rollenkette am elektrischen Rührwellenantrieb schmieren CMS-T-00007652-A.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00004157 3. Rollenkette 1 von innen nach außen schmieren. 4.

  • Seite 234: Störungen Beseitigen

    9 | Maschine instand halten Störungen beseitigen 9.4 Störungen beseitigen CMS-T-00005550-B.1 Fehler Ursache Lösung Spuranreißer-Anfahrsicherung wur- Der Spuranreißer ist auf ein festes siehe Seite 230 de ausgelöst. Hindernis getroffen. Der Scherbol- zen ist gerissen und der Spuranrei- ßer nach hinten geklappt. Durch zu wenig Saatgut in der Brückenbildung stört den Saatgut- siehe Seite 230...
  • Seite 235 9 | Maschine instand halten Störungen beseitigen Fehler Ursache Lösung Drehzahlschwankungen am hyd- Es treten Drehzahlschwankungen Kontaktieren Sie Ihre Fach- raulischen Antrieb. am hydraulischen Antrieb auf. werkstatt. Füllstand im Vereinzelungsgehäuse Bürsten der Befüllsperre sind ver- siehe Seite 234 zu hoch. schlissen.
  • Seite 236 9 | Maschine instand halten Störungen beseitigen 9.4.1 Spuranreißer-Anfahrsicherung wurde ausgelöst. CMS-T-00005551-B.1 Der Spuranreißer ist auf ein festes Hindernis getroffen. Der Scherbolzen ist gerissen und der Spuranreißer nach hinten geklappt. HINWEIS Als Ersatz nur Originalschrauben verwenden. Sie- he Online-Ersatzteilliste. Ersatzschrauben sind in der Spuranreisserhalterung 1 .
  • Seite 237 9 | Maschine instand halten Störungen beseitigen 9.4.3 Saatgut wird nicht gefangen und springt aus der Furche. CMS-T-00002347-C.1 Saatgut prallt gegen die Fangrolle oder gegen die Säfurche. HINWEIS Wenn das Saatgut gegen die Fangrolle 1 oder die Säfurche 2 prallt, wird es nicht sicher gefan- gen.
  • Seite 238 9 | Maschine instand halten Störungen beseitigen 9.4.5 Andruckrollen blockieren. CMS-T-00002373-B.1 Zwischen den Andruckrollen klemmen Kluten oder Steine. HINWEIS In Verbindung mit Scheibenzustreichern ist die Montage mit Versatz nicht möglich. 1. Mutter 1 lösen und entfernen. 2. Andruckrolle ausbauen. Um den Durchgang an den Andruckrollen zu vergrößern, Andruckrolle mit Versatz montieren.
  • Seite 239 9 | Maschine instand halten Störungen beseitigen An den offenen Felgen bleiben organische Rückstände hängen. Tiefenführungsrollen reinigen oder wenn die vorherrschenden Einsatzbedingungen einen dauerhaften Maschineneinsatz nicht er- möglichen, Tiefenführungsrollen mit offener Felge Felge durch Tiefenführungsrollen mit geschlossener er- setzen. 9.4.7 Stillstand einer oder mehrerer Vereinzelungsscheiben. CMS-T-00003677-B.1 Sicherung für den elektrischen Antrieb ist defekt.
  • Seite 240 9 | Maschine instand halten Störungen beseitigen Sicherung für den mechanischen Antrieb ist defekt. 1. Defekten Scherstift 2 entfernen. 2. Defekten Scherstift aus Antriebswelle 3 entfer- nen. 3. Vereinzelung reinigen. 4. Vereinzelungscheibe auf Leichtgängigkeit prüfen. 5. Neuen Scherstift 1 montieren. CMS-I-00002696 9.4.8 Füllstand im Vereinzelungsgehäuse zu hoch.

  • Seite 241: Maschine Reinigen

    9 | Maschine instand halten Maschine reinigen 9.4.9 Die Düngerkupplung ist undicht. CMS-T-00008171-A.1 Trichter der Düngerkupplung sind verstellt. Sobald der Klapprahmen in Arbeitsposition gebracht wird, legen sich die Trichter 3 an die konischen Auf- nahmen 1 . Wenn die konischen Aufnahmen nicht mit den Trich- tern fluchten und die Förderstrecke undicht ist, müs- sen die Trichter ausgerichtet werden.

  • Seite 242: Maschine Transportieren

    10 | Maschine transportieren Maschine transportieren CMS-T-00005552-A.1 10.1 Maschine mit einem Kran verladen CMS-T-00005555-A.1 CMS-I-00004146 CMS-I-00004150 MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 243 10 | Maschine transportieren Maschine mit einem Kran verladen CMS-I-00004148 Die Maschine verfügt über Zurrpunkte für Hebegurte. WARNUNG Unfallgefahr durch unsachgemäß ange- brachte Anschlagmittel Wenn Anschlagmittel an dafür nicht geeigne- ten Stellen angebracht werden, kann die Ma- schine beim Verladen beschädigt werden und die Sicherheit gefährden.

  • Seite 244: Maschine Mit Einem Transportfahrzeug Bewegen

    10 | Maschine transportieren Maschine mit einem Transportfahrzeug bewegen VORAUSSETZUNGEN Maschine ist ausgeklappt 1. Anschlagmittel nur an den gekennzeichneten Stellen anbringen. 2. Hebegurte mit einer Traverse an den Kran hän- gen. 3. Maschine mit einem Kran verladen. CMS-I-000089 10.2 Maschine mit einem Transportfahrzeug bewegen CMS-T-00005554-A.1 Die Maschine verfügt über Zurrpunkte für die La- dungssicherung.
  • Seite 245 10 | Maschine transportieren Maschine mit einem Transportfahrzeug bewegen CMS-I-00004150 VORAUSSETZUNGEN Maschine ist eingeklappt 1. Anschlagmittel nur an den gekennzeichneten Stellen anbringen. 2. Maschine vorschriftsmäßig auf dem Transport- fahrzeug sichern. CMS-I-00000450 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 246: Anhang

    11 | Anhang Anhang CMS-T-00001755-B.1 11.1 Schraubenanziehmomente CMS-T-00000373-B.1 CMS-I-000260 HINWEIS Falls nicht anders ausgewiesen, gelten die in der Tabelle aufgeführten Schraubenanziehmomente. 10.9 12.9 M8x1 16(17) M10x1 18(19) M12x1,5 M 14x1,5 M16x1,5 M18x1,5 M20x1,5 MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 247: Mitgeltende Dokumente

    11 | Anhang Mitgeltende Dokumente 10.9 12.9 M22x1,5 1050 1000 1200 M24x2 1100 1300 1050 1500 1800 M27x2 1150 1600 1950 1450 2000 2400 M30x2 1600 2250 2700 CMS-I-00000065 20,4 40,7 70,5 11.2 Mitgeltende Dokumente CMS-T-00001756-B.1 Betriebsanleitung des Traktors Betriebsanleitung ISOBUS-Software Betriebsanleitung Bedien-Terminal MG6967-DE-II | C.1 | 27.09.2021...

  • Seite 248: Verzeichnisse

    12 | Verzeichnisse Verzeichnisse 12.1 Glossar CMS-T-00000513-B.1 Betriebsstoff Betriebsstoffe dienen der Betriebsbereitschaft. Zu den Betriebsstoffen gehören beispielsweise Rei- nigungsstoffe und Schmierstoffe wie Schmieröl, Schmierfette oder Putzmittel. Maschine Angebaute Maschinen sind Zubehörteile des Trak- tors. Angebaute Maschinen werden in dieser Be- triebsanleitung jedoch durchgängig als Maschine be- zeichnet.

  • Seite 249: Stichwortverzeichnis

    12 | Verzeichnisse Stichwortverzeichnis 12.2 Stichwortverzeichnis Kornabstand rechnerisch ermitteln Mechanisch angetriebene Düngerdosierung Übersetzung mit nachlaufendem Radantrieb 3-Punkt-Anbaurahmen ermitteln abkuppeln Übersetzung mit vorlaufendem Radantrieb ankuppeln ermitteln anpassen Zahnrad im vorlaufenden Radantrieb tauschen 113 ausklappen Maschinenausleger Ablagetiefe Spuranreißer Düngerschar einstellen gekoppeltes Düngerschar einstellen prüfen Befüllschnecke Abmessungen...
  • Seite 250 12 | Verzeichnisse Stichwortverzeichnis Geschwindigkeitssensor für den Einsatz vorbereiten einklappen Getriebeöl Maschinenausleger GewindePack Einsatz ohne Frontbehälter Beschreibung Einstellparameter PreTec-Schar ermitteln Vereinzelung ermitteln Hilfsmittel 48, 48 Elektrisch angetriebene Düngerdosierung Hinterachslast Maximale Dünger-Ausbringmenge ermitteln berechnen Elektronische Überwachung und Bedienung Hubarm demontieren Hydraulikschlauchleitungen Fahrgassenschaltung abkuppeln für den Einsatz vorbereiten...
  • Seite 251 12 | Verzeichnisse Stichwortverzeichnis Maschine instand halten Maschine reinigen Maschine schmieren Lasten Störungen beseitigen berechnen Maschine kuppeln Leistungsmerkmale des Traktors Stützfüße hochstellen Lochbedeckungsrollen entlasten Maschine mit einem Kran verladen Maschine mit einem Transportfahrzeug bewegen 238 Maschine abstellen Maschinenausleger Antriebswelle konservieren ausklappen Drehbaren Spurlockerer parken einklappen...
  • Seite 252 12 | Verzeichnisse Stichwortverzeichnis Rollenkette Elektrischen Rührwellenantrieb schmieren Vorlaufender Radantrieb schmieren Oberlenkerbolzen Wartung prüfen Wechselradgetriebe schmieren Optogeber reinigen Zentralen Düngerdosierantrieb schmieren Optogeber und Schusskanal wechseln Saatausstattung Kornvereinzelung PreTeC-Schar Saatgut-Ablagetiefe Beschreibung einstellen parken Saatgut-Ablagetiefe prüfen Schneidscheibenantrieb einstellen Zustreicherscheiben prüfen und ersetzen Saatgutbehälter befüllen PreTeC-Schar demontieren...
  • Seite 253 12 | Verzeichnisse Stichwortverzeichnis Schusskanal FerTeC Twin verstopft Getriebeöl Kettenöl Schutzvorrichtungen Leistungsmerkmale des Traktors Düngerdosierantrieb Mikrogranulatdosierung Transportsicherung PreTeC-Schar Reihenabstände Sonderausstattungen Saatgutdosierung Spannungsversorgung Schmierstoffe abkuppeln Seriennummer ankuppeln Zulässiges Gesamtgewicht Spuranreißer-Anfahrsicherung Tiefenführungsrolle wurde ausgelöst Abstreifer einstellen Spuranreißer Tiefenführungsrollen ausklappen blockieren einklappen Traktor Spuranreißerlänge erforderliche Eigenschaften berechnen für die Markierung in der Traktormitte be-...
  • Seite 254 12 | Verzeichnisse Stichwortverzeichnis Wartung Ansaugkorb reinigen Befüllschnecke reinigen Düngerbehälter reinigen Gebläseläufer reinigen Hydraulikschlauchleitungen prüfen Oberlenkerbolzen prüfen Optogeber reinigen Reifenluftdruck Unterlenkerbolzen prüfen Vereinzelung reinigen Zyklonabscheider reinigen Werkstattarbeiten Ablagetiefe am Düngerschar einstellen Zulässiges Gesamtgewicht Zustreicherscheiben Prüfen und ersetzen am PreTeC-Schar Zyklonabscheider reinigen MG6967-DE-II | C.1 | 27.09.2021...
  • Seite 256 AMAZONEN-WERKE H. DREYER SE & Co. KG Postfach 51 49202 Hasbergen-Gaste Germany +49 (0) 5405 501-0 amazone@amazone.de www.amazone.de MG6967-DE-II | C.1 | 27.09.2021...
