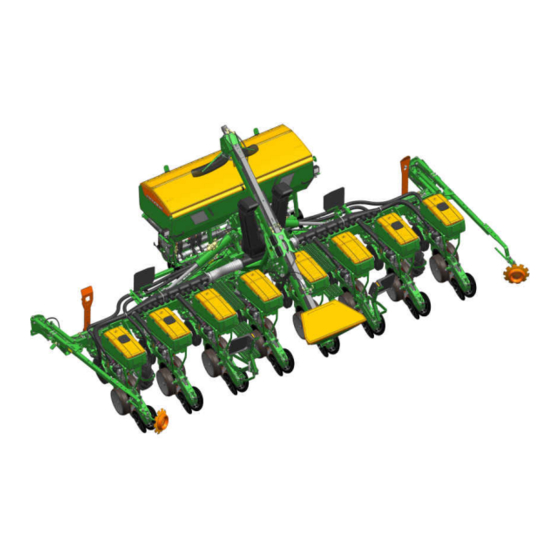

Amazone Precea 6000-2 Originalbetriebsanleitung

Anbau-einzelkorn-sämaschine
Vorschau ausblenden Andere Handbücher für Precea 6000-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung
Anbau-Einzelkorn-Sämaschine
Precea 6000-2
Precea 6000-2CC
Precea 6000-2FCC
SmartLearning
www.amazone.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone Precea 6000-2

Inhaltszusammenfassung für Amazone Precea 6000-2

  • Seite 1 Originalbetriebsanleitung Anbau-Einzelkorn-Sämaschine Precea 6000-2 Precea 6000-2CC Precea 6000-2FCC SmartLearning www.amazone.de...
  • Seite 2 Tragen Sie hier die Identifikationsdaten der Maschine ein. Die Identifikationsdaten finden Sie auf dem Typenschild.
  • Seite 3 4.4.1 Düngerdosierantrieb Seriennummer 4.4.2 Transportsicherung Abmessungen Warnbilder Zulässige Nutzlast 4.5.1 Position der Warnbilder Dosierung 4.5.2 Aufbau der Warnbilder 5.4.1 Saatgutdosierung 4.5.3 Beschreibung der Warnbilder 5.4.2 Düngerdosierung Typenschild an der Maschine 5.4.3 Mikrogranulatdosierung MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 4 Beleuchtung ausklappen 6.4.2 Maschinenausleger ausklappen 6.5.3 Spuranreißer einklappen 6.4.3 Arbeitsstellungssensor anpassen 6.5.4 Maschinenausleger einklappen 6.4.4 Saatgutbehälter befüllen 6.5.5 Mechanischen Schardruck erhöhen 6.4.5 Düngerbehälter befüllen 6.4.6 Mikrogranulatstreuer für den Einsatz vorbereiten 6.4.7 Einstellparameter ermitteln MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 5 Hydraulikschlauchleitungen 10.1.21 Befüllschnecke reinigen abkuppeln 10.1.22 Düngerbehälter reinigen 9.15 Spannungsversorgung abkuppeln 192 10.1.23 Düngerdosierer reinigen 9.16 3-Punkt-Anbaurahmen abkuppeln 193 10.1.24 Mikrogranulatdosierer reinigen 9.17 Gelenkwelle abkuppeln 10.1.25 Mikrogranulatdosierer Bodenklappe einstellen 10.1.26 Vereinzelung reinigen MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 6: Inhaltsverzeichnis

    Rollenkette am elektrischen Rührwellenantrieb schmieren 10.4 Störungen beseitigen 10.5 Maschine reinigen 11 Maschine verladen 11.1 Maschine heben 11.2 Maschine verzurren 12 Anhang 12.1 Schraubenanziehmomente 12.2 Mitgeltende Dokumente 13 Verzeichnisse 13.1 Glossar 13.2 Stichwortverzeichnis MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 7: Verwendete Darstellungen

    Verlust von Körperteilen oder Tod. WARNUNG Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko für schwerste Körper- verletzung oder Tod. VORSICHT Kennzeichnet eine Gefährdung mit gerin- gem Risiko für leichte oder mittelschwere Körperverletzungen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 8: Zu Dieser Betriebsanleitung Verwendete Darstellungen

    Beispiel: 1. Handlungsanweisung 1 2. Handlungsanweisung 2 1.1.3.1 Handlungsanweisungen und Reaktionen CMS-T-005678-B.1 Reaktionen auf Handlungsanweisungen sind durch einen Pfeil markiert. Beispiel: 1. Handlungsanweisung 1 Reaktion auf Handlungsanweisung 1 2. Handlungsanweisung 2 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 9: Aufzählungen

    Reihenfolge befolgt werden müssen, werden in Lis- tenform mit Pfeilen dargestellt. Beispiel: Handlungsanweisung Handlungsanweisung Handlungsanweisung 1.1.4 Aufzählungen CMS-T-000024-A.1 Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt. Beispiel: Punkt 1 Punkt 2 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 10: Positionszahlen In Abbildungen

    Mit Ihren Verbesserungsvorschlägen helfen Sie mit, Postfach 51 eine immer benutzerfreundlichere Betriebsanleitung D-49202 Hasbergen zu gestalten. Senden Sie uns Ihre Vorschläge bitte per Brief, Fax oder E-Mail. Fax: +49 (0) 5405 501-234 E-Mail: td@amazone.de MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 11: Sicherheit Und Verantwortung

    2.1.2.1.1 Anforderungen an alle Personen, die mit der Maschine arbeiten CMS-T-00002310-A.1 Wenn die Maschine unsachgemäß verwendet wird, können Personen verletzt oder getötet wer- den. Um Unfälle durch unsachgemäße Verwen- dung zu vermeiden, muss jede Person, die mit MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 12: Sicherheit Und Verantwortung Grundlegende Sicherheitshinweise

    Landwirte sind mit der Arbeit mit Landmaschinen grundsätzlich vertraut und unterweisen bei Bedarf landwirtschaftliche Hilfskräfte in der Benutzung der Landmaschinen. Sie können einzelne, einfache In- standsetzungen und Wartungsarbeiten an Landma- schinen selbst ausführen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 13: Landwirtschaftliche Hilfskraft

    Mitfahrende Personen können durch Maschinenbewegungen fallen, überrollt und schwer verletzt oder getötet werden. Heraufgeschleuderte Gegenstände können mitfahrende Personen treffen und verletzen. Lassen Sie Personen nie auf der Maschine mitfahren. Lassen Sie nie Personen auf die fahrende Maschine aufsteigen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 14: Gefahr Für Kinder

    Wenn die technischen Grenzwerte der Maschine nicht eingehalten sind, können Unfälle verursacht und Personen schwer verletzt oder getötet werden. Außerdem kann die Maschine beschädigt werden. Die technischen Grenzwerte stehen in den technischen Daten. Halten Sie die technischen Grenzwerte ein. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 15: Persönliche Schutzausrüstung

    Sicherheitsausstattung der Maschine. Fehlende Warnbilder erhöhen das Risiko von schweren und tödlichen Verletzungen für Personen. Reinigen Sie verschmutzte Warnbilder. Erneuern Sie beschädigte und unkenntlich gewordene Warnbilder sofort. Versehen Sie Ersatzteile mit den vorgesehenen Warnbildern. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 16: Gefahren Kennen Und Vermeiden

    Sie das Drucksystem von einer qualifizierten Fachwerkstatt prüfen. Spüren Sie Leckagen nie mit der bloßen Hand auf. Halten Sie Körper und Gesicht fern von Leckagen. Wenn Flüssigkeiten in den Körper eingedrungen sind, suchen Sie sofort einen Arzt auf. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 17: Gefahrenbereiche

    Wenn Personen den Gefahrenbereich betre- ten, schalten Sie Motoren und Antriebe sofort aus. Bevor Sie im Gefahrenbereich der Maschine arbeiten, CMS-I-00005448 sichern Sie Traktor und Maschine. Dies gilt auch für kurzzeitige Kontrollarbeiten. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 18: Sicheres Arbeiten Und Sicherer Umgang Mit Der Maschine

    Kuppeln und transportieren Sie die Maschine nur mit geeigneten Traktoren. Wenn die Maschine an den Traktor angekuppelt wird, achten Sie darauf, dass die Verbindungseinrichtung des Traktors den Anforderungen der Maschine entspricht. Kuppeln Sie die Maschine vorschriftsmäßig an den Traktor. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 19: Fahrsicherheit

    Straßenverkehr die Folge sein. Prüfen Sie die Beleuchtung und Kenntlichmachung für die Straßenfahrt auf Funktion. Entfernen Sie grobe Verschmutzungen von der Maschine. Befolgen Sie die Anweisungen im Kapitel "Maschine für die Straßenfahrt vorbereiten". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 20: Sichere Wartung Und Änderung

    Lassen Sie bauliche Änderungen und Erweiterungen nur von einer qualifizierten Fachwerkstatt vorneh- men. Damit die Betriebserlaubnis nach nationalen und internationalen Vorschriften ihre Gültigkeit be- hält, stellen Sie sicher, dass die Fachwerkstatt nur die von AMAZONE freigegebenen Umbauteile, Ersatztei- le und Sonderausstattungen verwendet. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 21: Arbeiten An Der Maschine

    Ziehen Sie den Zündschlüssel ab und führen Sie diesen mit sich. Ziehen Sie den Schlüssel des Batterietrennschalters ab. Warten Sie ab, bis nachlaufende Teile zum Stillstand gekommen und heiße Teile abgekühlt sind. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 22 Verweilen Sie nie unter angehobenen Maschinenteilen. Wenn Sie an oder unter angehobenen Maschinenteilen Arbeiten durchführen müssen, senken Sie die Maschinenteile ab oder sichern Sie die angehobenen Maschinenteile mit mechanischer Abstützvorrichtung oder hydraulischer Absperrvorrichtung. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 23: Sonderausstattungen Und Ersatzteile

    Sonderausstattungen, Zubehör und Ersatzteile, die nicht den Anforderungen von AMAZONE entsprechen, können die Betriebssicherheit der Maschine beeinträchtigen und Unfälle verursachen. Verwenden Sie nur Originalteile oder Teile, die den Anforderungen von AMAZONE entsprechen. Wenn Sie Fragen zu Sonderausstattung, Zubehör oder Ersatzteilen haben, kontaktieren Sie Ihren Händler oder AMAZONE.

  • Seite 24: Sicherheit Und Verantwortung Sicherheitsroutinen

    Sie die Schutzvorrichtungen von einer qualifizierten Fachwerkstatt prüfen. Achten Sie darauf, dass vor jeder Tätigkeit an der Maschine die Schutzvorrichtungen ordnungsgemäß montiert und funktionsfähig sind. Erneuern Sie beschädigte Schutzvorrichtungen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 25 Verwenden Sie beim Aufsteigen und Absteigen nie Bedienelemente als Handgriff. Durch versehentli- ches Betätigen von Bedienelementen können Funktionen ungewollt betätigt werden, die eine Gefahr bringen. Springen Sie beim Absteigen nie von der Maschine. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 26: Bestimmungsgemäße Verwendung

    NE angefordert werden. Andere Verwendungen als unter bestimmungsge- mäße Verwendung aufgeführt gelten als nicht be- stimmungsgemäß. Für Schäden, die aus nicht be- stimmungsgemäßer Verwendung resultieren, haf- tet nicht der Hersteller, sondern ausschließlich der Betreiber. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 27: Produktbeschreibung

    4 | Produktbeschreibung Produktbeschreibung CMS-T-00005533-D.1 4.1 Maschine im Überblick CMS-T-00005539-A.1 CMS-I-00004140 Precea 6000-2CC Säaggregat Beleuchtung und Kenntlichmachung für die Stra- ßenfahrt Ladesteg Fahrwerk, nachlaufend Transportsicherung SmartCenter Düngerbehälter Druckluftgebläse 10 Arbeitsbeleuchtung Ansaugkörbe MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 28: Produktbeschreibung Maschine Im Überblick

    4 | Produktbeschreibung Maschine im Überblick CMS-I-00004139 Precea 6000-2CC Düngerschar Beleuchtung und Kenntlichmachung für die Stra- ßenfahrt Ablagefach für Falteimer und Waage Spurlockerer Abstellstützen Schlauchgarderobe Behälter für Maschinenunterlagen und weitere Spuranreißer Hilfsmittel Düngerbefüllschnecke MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 29 4 | Produktbeschreibung Maschine im Überblick CMS-I-00003966 Precea 6000-2FCC Behälter für Maschinenunterlagen und weitere Fahrwerk, vorlaufend Hilfsmittel Spurlockerer Schlauchgarderobe Rahmenballastierung Abstellstützen 3-Punkt-Anbaurahmen klappbarer Rahmen 10 Schlauchanschluss Förderleitung Beleuchtung und Kenntlichmachung für die Stra- ßenfahrt MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 30: Produktbeschreibung Funktion Der Maschine

    Je nach Anforderung kann die Maschine mit Sonder- ausstattungen ausgerüstet sein. Alternativ kann der Dünger auch in einem Frontanbaubehälter mitgeführt werden. Ein Schlauchpaket verbindet den Frontan- baubehälter mit der Maschine im Heckanbau. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 31: Sonderausstattungen

    Ihren Händler. Kluten-/ Sternräumer Spurlockerer Scheibenzustreicher Starre Schneidscheibe Düngerausstattung geklappte Befüllschnecke Spuranreißer Elektronische Überwachung und Bedienung Rahmenballastierung Beleuchtung Mikrogranulatstreuer Multitablage-Tester Fahrwerk vor oder zwischen den Saatreihen Hydraulische Verschiebefahrgasse Hydraulisches Schardrucksystem Aufstandskraftregelung Kalibrierkit MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 32: Produktbeschreibung Schutzvorrichtungen

    4 | Produktbeschreibung Schutzvorrichtungen 4.4 Schutzvorrichtungen CMS-T-00005540-A.1 4.4.1 Düngerdosierantrieb CMS-T-00002012-A.1 4.4.1.1 Schutzgitterverriegelung CMS-T-00002016-A.1 Zum Schutz vor Verletzungen sind die Schutzgitter mit Verriegelungen 1 versehen. 4.4.1.2 Elektrischer Dosierantrieb CMS-T-00002014-A.1 Antriebsschutz Elektrischer Dosierantrieb MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 33: Transportsicherung

    4 | Produktbeschreibung Warnbilder 4.4.2 Transportsicherung CMS-T-00005541-A.1 Die Transportsicherung 1 verhindert, dass die Rah- menteile versehentlich ausgeklappt werden. CMS-I-00003932 4.5 Warnbilder CMS-T-00005542-B.1 4.5.1 Position der Warnbilder CMS-T-00005544-B.1 CMS-I-00004141 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 34: Produktbeschreibung Warnbilder

    4 | Produktbeschreibung Warnbilder CMS-I-00004142 CMS-I-00003965 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 35: Aufbau Der Warnbilder

    Ein Warnbild besteht aus 2 Feldern: Feld 1 zeigt Folgendes: Den bildhaften Gefahrenbereich umgeben von einem dreieckigen Sicherheitssymbol Die Bestellnummer Feld 2 zeigt die bildhafte Anweisung zur Gefah- renvermeidung. 4.5.3 Beschreibung der Warnbilder CMS-T-00005543-A.1 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 36 Beachten Sie, dass die Spannung auch bei zu geringem Abstand überschlagen kann. MD095 Unfallgefahr durch Nichtbeachten der Hinweise in der Betriebsanleitung Bevor Sie die Maschine in Betrieb nehmen, lesen und verstehen Sie die Betriebsanleitung. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 37 Traktor und Maschine befinden, betätigen Sie nie die Stellteile der 3-Punkt-Hyd- raulik des Traktors. MD100 Unfallgefahr durch unsachgemäß angebrachte Anschlagmittel Bringen Sie die Anschlagmittel nur an den ge- kennzeichneten Stellen an. CMS-I-000089 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 38 Nähe von schwenkbaren Teilen befinden. CMS-I-00003312 MD108 Schwere Verletzungen durch falsche Handhabung des unter Druck stehenden Hydraulikspeichers Lassen Sie den unter Druck stehenden Hydrau- likspeicher nur von einer qualifizierten Fachwerk- statt prüfen und instand setzen. CMS-I-00004027 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 39: Produktbeschreibung Typenschild An Der Maschine

    Hydrauliksystem. Es besteht Unfallge- fahr. Kuppeln Sie die Maschine nur an Traktoren mit einem maximalen Traktorhydraulikdruck von 210 bar. 4.6 Typenschild an der Maschine CMS-T-00004505-G.1 Maschinennummer Fahrzeugidentifikationsnummer Produkt Zulässiges technisches Maschinengewicht Modelljahr Baujahr CMS-I-00004294 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 40: Produktbeschreibung Druckluftgebläse

    Verstellgetriebe oder im Bedienterminal einge- stellt. Jede Kornvereinzelung verfügt über einen eige- nen Saatgutbehälter. Das Saatgut fließt durch die Zu- lauföffnung in die Kornvereinzelung. Saatgutbehälter-Zulauf Schließschieber Luftleitelement Optogeber Vorratsbereich Abstreifer CMS-I-00002295 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 41: Produktbeschreibung Pretec-Mulchsaatschar

    Die Schneidscheiben bilden gemeinsam mit dem Fur- chenformer die Säfurche. Das vereinzelte Saatgut- korn wird mit der Fangrolle gefangen und für einen guten Bodenschluss in den Furchengrund gedrückt. Die Andruckrollen schließen die Säfurche. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 42 Boden. Tiefenführungsrollen mit geschlossener Felge 1 ha- ben Vorteile bei einer hohen Masse organischer Rückstände. Die Abstreifer 2 verhindern Erdanhaf- tungen und sorgen für einen ruhigen Lauf des Sä- schars. CMS-I-00001954 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 43: Furchenformer Und Fangrolle

    Konfiguration 950 oder 1250 Liter. Die Düngerdosie- rung wird mit einem mechanischen Bodenradantrieb oder einem elektrischen Antrieb betrieben. Zur Füll- standskontrolle besitzt der Düngerbehälter vorn und hinten große Kontrollfenster. Über den Ladesteg ist der Heckdüngerbehälter sicher zu erreichen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 44: Produktbeschreibung Fertec Twin-Schar

    Die FerTeC Twin-Schare werden auf gepflügten Bö- den oder für die Mulchsaat verwendet. Die Düngerab- lagetiefe ist einstellbar. Der Abstand zum Säschar ist durch die Scharaufnahme vorgegeben. Der Abstand beträgt 60 mm. Schneidscheiben Düngerschardruckfeder Scharaufnahme CMS-I-00001963 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 45: Produktbeschreibung Befüllschnecke

    Mit der Befüllschnecke wird der Befüllvorgang des Düngerbehälters erleichtert. Die Befüllschnecke wird über das Hydrauliksystem des Traktors angetrieben. Für mehr Bodenfreiheit wird die Befüllschnecke wäh- rend der Arbeit nach oben geschwenkt. Befüllschnecke Einfülltrichter CMS-I-00001964 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 46: Produktbeschreibung Mikrogranulatstreuer

    Insektizid, Schneckenkorn oder Mikrodünger ausgebracht. Abhängig vom Wirkstoff wird das Aus- bringgut in die Säfurche, in die schließende Säfurche oder auf die geschlossene Säfurche appliziert. Mikrogranulatstreuer Mikrogranulatdosierer Bodenklappe Antrieb Schließschieber Mikrogranulatbehälter Behälterdeckel CMS-I-00002590 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 47 Applikation in die schließende Säfurche, für Schneckenkornanwendungen. Applikation in die Säfurche, für Insektizid- oder Mikrodüngeranwendungen. CMS-I-00003850 PreTeC-Schar ohne Zustreicher Applikation auf die Bodenoberfläche, für Schne- ckenkorn- oder Herbizidanwendungen. Applikation in die Säfurche, für Insektizid- oder Mikrodüngeranwendungen. CMS-I-00003849 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 48: Produktbeschreibung Beleuchtung

    4.14.1 Beleuchtung und Kenntlichmachung für die Straßenfahrt CMS-T-00001768-B.1 Beleuchtung nach hinten Warntafeln Fahrtrichtungsanzeiger Schlussleuchten und Bremsleuchten Rote Rückstrahler Gelbe Rückstrahler Seitliche Warntafeln CMS-I-00001977 HINWEIS Je nach nationalen Vorschriften. Beleuchtung nach vorn Warntafeln Begrenzungsleuchten Weiße Rückstrahler Gelbe Rückstrahler CMS-I-00001979 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 49: Arbeitsbeleuchtung

    4.15 Elektronische Überwachung und Bedienung CMS-T-00001777-C.1 4.15.1 Radarsensor CMS-T-00001778-B.1 Der Radarsensor erfasst bei elektrischen Antrieben die Arbeitsgeschwindigkeit. Aus der Arbeitsgeschwin- digkeit wird die bearbeitete Fläche und die erforderli- che Drehzahl der Dosierantriebe ermittelt. CMS-I-00002221 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 50: Produktbeschreibung Elektronische Überwachung Und Bedienung

    In Verbindung mit SmartControl werden die Abstreifer automatisch gesteuert. Anhand der Optogeberüber- wachung werden Fehlstellen oder Doppelbelegungen erkannt und die Abstreiferposition wird angepasst. Damit werden Fehlstellen und Doppelstellen automa- tisch reduziert. CMS-I-00001917 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 51 Im KalibrierKit ist Folgendes enthalten: Falteimer Zugwaage CMS-I-00005274 4.18 TwinTerminal CMS-T-00004156-B.1 Mit dem TwinTerminal können folgende Funktionen ausgeführt werden: Ausbringmenge kalibrieren Maschine entleeren Kommunikation mit dem Bedienterminal Kalibrierparameter eingeben Aufgefangene Saagutmenge eingeben CMS-I-00003079 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 52: Produktbeschreibung Verschlussset

    Verbinder Schardrucksystem Verschlusskappen Schardrucksystem Brückenstecker Maschinenkabelbaum CMS-I-00007071 Für die Saat unterschiedlicher Feldfrüchte werden verschiedene Reihenweite benötigt. Für den Umbau der Maschine und zum Abstellen der demontierten PreTeC-Mulchsaatschare werden die aufgeführten Teile benötigt. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 53: Technische Daten

    5.1 Seriennummer CMS-T-00005561-A.1 Die Seriennummer 1 der Precea 6000-2CC ist zur Kennzeichnung am Anbaurahmen rechts eingeprägt. CMS-I-00004155 Die Seriennummer 1 der Precea 6000-2 oder 6000-2FCC ist zur Kennzeichnung am Anbaurahmen rechts eingeprägt. CMS-I-00004153 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 54: Technische Daten / Abmessungen

    Der maximale Sollabstand bezieht sich auf die minimale Arbeitsgeschwindigkeit, die minimale Vereinzelungsdrehzahl und die kleinste Vereinze- lungsscheibe. Antrieb Drehzahlbereich Sollabstand Elektrischer Antrieb 2 1/min bis 55 1/min 3,8 cm bis 86,9 cm MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 55: Düngerdosierung

    Dosiergut. Die maximale Ausbringmenge bezieht sich auf eine Arbeitsgeschwindigkeit von 15 km/h. Die Ausbringmenge kann bei einem elektrischen Antrieb über die Fahrgeschwindigkeit angepasst werden. Applikation Applikationspunkt maximale Ausbringmenge Mikrodünger Saatband 35 kg/ha Mikrogranulatbehälter 17 l MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 56 Wird über das PreTeC-Mulchsaat- 200 kg 3 cm bis 12 cm koppelt schar eingestellt. 5.6 Reihenabstände CMS-T-00005558-C.1 HINWEIS Ein nachträglicher Umbau der Reihenzahl ist möglich. Für weitere Informationen kontaktieren Sie ihre Fachwerkstatt. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 57: Arbeitsgeschwindigkeit

    Kategorie 3N und Kategorie 3 5.8 Arbeitsgeschwindigkeit CMS-T-00002367-D.1 HINWEIS Hohe Ausbringmengen können dazu führen, dass die maximale Arbeitsgeschwindigkeit nicht erreicht wird. Dosierantriebe Empfohlener Geschwindigkeitsbereich Mechanisch 2 km/h bis 12 km/h Elektrisch 2 km/h bis 15 km/h MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 58: Angaben Zur Geräuschentwicklung

    Der arbeitsplatzbezogene Emissionsschalldruckpegel ist geringer als 70 dB(A), gemessen im Betriebszu- stand bei geschlossener Kabine am Ohr des Traktor- fahrers. Die Höhe des Emissionsschalldruckpegels ist im We- sentlichen vom verwendeten Fahrzeug abhängig. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 59: Befahrbare Hangneigung

    Beacon 2 SHELL Retinax A 5.13 Getriebeöl CMS-T-00003834-B.1 Hersteller Getriebeöl WINTERSHALL Wintal UG22 WTL-HM, werkseitig FUCHS Renolin MR5 VG22 5.14 Kettenöl CMS-T-00005469-B.1 Kettenöl Nicht verseifbares Kettenöl auf Mineralölbasis nach IS0 VG 68 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 60: Maschine Vorbereiten

    Gewichte Hinterachslast des betriebsbereiten Traktors ohne Anbau- maschine oder Gewichte Gesamtgewicht der Frontanbaumaschine oder Frontge- wicht Zulässiges Gesamtgewicht der Heckanbaumaschine oder Heckgewicht Abstand zwischen Schwerpunkt Frontanbaumaschine oder Frontgewicht und Vorderachsmitte MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 61 G c d T b 0,2 T b Vmin Vmin Vmin CMS-I-00000513 2. Tatsächliche Vorderachslast berechnen. × × - × G a b T b G c + d Vtat Vtat Vtat CMS-I-00000516 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 62 Lasten kleiner oder gleich den zulässigen Lasten sind. Zulässiger Wert Tatsächlicher Reifentragfähig- laut Betriebsan- Wert laut Berech- keit für zwei leitung des Trak- nung Traktorreifen tors ≤ Minimale Frontballastierung ≤ Gesamtgewicht ≤ ≤ Vorderachslast ≤ ≤ Hinterachslast MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 63: Maschine Kuppeln

    3. Je nach Ausstattung der Maschine die Frontbe- hälterversorgung 3 mit dem Schlauchpaket ver- binden. CMS-I-00003124 4. Je nach Ausstattung der Maschine die Dosiere- rabschaltung 4 mit dem Schlauchpaket verbin- den. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 64: Versorgungsleitungen An Fronttank Ankuppeln

    2. Versorgungsleitungen 2 mit den Förderschläu- chen des Fronttanks verbinden. CMS-I-00007399 6.3.3 Kugelfangprofile für Unterlenker anbringen CMS-T-00001398-A.1 1. Kugelfangprofile 1 auf den Unterlenkerbolzen 2 stecken. 2. Kugelfangprofile mit dem Klappstecker 3 si- chern. CMS-I-00001219 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 65: Gelenkwelle Kuppeln

    Hydraulikfunktio- nen verdeutlichen. Je nach Hydraulikfunktion wird das Traktorsteuergerät CMS-I-00000121 in unterschiedlichen Betätigungsarten verwendet: Betätigungsart Funktion Symbol Rastend Permanenter Ölumlauf Ölumlauf bis Aktion durchgeführt Tastend Schwimmend Freier Ölfluss im Traktorsteuergerät MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 66 über die Maschinen-Software oder über Comfort Click 1 getätigt. Kennzeichnung Funktion Traktorsteuergerät Ausklappen Ausleger doppeltwirkend Einklappen Ausklappen Grün Spuranreißer doppeltwirkend Einklappen Erhöhen Rahmenballastierung doppeltwirkend Verringern Natur Befüllschnecke Einschalten einfachwirkend Gebläsehydraulikmotor Einschalten einfachwirkend Druckentlastung über drucklosen Rücklauf MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 67 Traktorsteuergerät drucklos machen. 2. Hydraulikstecker reinigen. 3. Hydraulikschlauchleitungen 1 entsprechend der Kennzeichnung 2 an die Hydrauliksteckdosen des Traktors ankuppeln. Die Hydraulikstecker verriegeln spürbar. 4. Hydraulikschlauchleitungen mit ausreichender Bewegungsfreiheit und ohne Scheuerstellen ver- legen. CMS-I-00001045 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 68: Isobus Oder Bediencomputer Ankuppeln

    6.3.8 3-Punkt-Anbaurahmen ankuppeln CMS-T-00007518-B.1 WICHTIG Kollision zwischen Rahmenballastierung und Traktorreifen Um sicherzustellen, dass die Rahmenbal- lastierung zwischen die Traktorreifen passt, die Breite der Rahmenballastierung ermit- teln und mit dem Innenspurmaß des Trak- tors abgleichen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 69: Stützfüße Hochstellen

    4. Stützfuß am Griff 3 nach hinten schwenken. 5. Stützfuß mit Bolzen abstecken. CMS-I-00003939 6. Bolzen mit Federstecker sichern. 7. Vorgang bei zweitem Stützfuß 4 wiederholen. Eine Precea 6000-2 oder 6000-2FCC hat verschieb- bare Stützfüße. Um die Stützfüße zu entlasten, Maschine anheben. 9. Federstecker 1 ziehen.

  • Seite 70: Einsatz Ohne Frontbehälter

    Beleuchtungstafeln 1 in die Parkposition bringen. CMS-I-00007407 6.4.2 Maschinenausleger ausklappen CMS-T-00005525-C.1 VORSICHT Zwischen Maschinenausleger und Maschi- ne sind Quetschstellen und Scherstellen. Wenn die Maschinenausleger einklappen oder ausklappen, greifen Sie niemals in den Quetschbereich. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 71 Wenn die Maschinenausleger die Endlage er- reicht haben, Traktorsteuergerät "grün 1" für 5 Sekunden betäti- gen. Die Hydraulikspeicher sind gefüllt. Die hydraulisch geklappte Beleuchtung ist in Parkstellung. 5. Traktorsteuergerät "grün 1" in Neutralstellung bringen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 72: Saatgutbehälter Befüllen

    Saatgut und Saatgutbehälter frei von Fremd- körpern Saatgut ist trocken und klebt nicht WICHTIG Undichte Vorratsbehälter führen zu einer fehlerhaften Ablage Betreten Sie nicht die Vorratsbehälter-De- ckel. Halten Sie die Deckeldichtung und Dicht- fläche sauber. CMS-I-00001886 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 73: Düngerbehälter Über Den Ladesteg Befüllen

    6.4.5.1 Düngerbehälter über den Ladesteg befüllen CMS-T-00001911-D.1 HINWEIS Schutz- und Funktionsgitter im Düngerbehälter sind geschlossen. Nur ein geschlossenes Schutz- und Funktionsgitter verhindert, dass Düngerklum- pen und/oder Fremdkörper in den Düngerbehälter gelangen und die Dosierung verstopfen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 74: Düngerbehälter Mit Der Klappbaren Befüllschnecke Befüllen

    6.4.5.2 Düngerbehälter mit der klappbaren Befüllschnecke befüllen CMS-T-00005527-D.1 HINWEIS Schutz- und Funktionsgitter im Düngerbehälter sind geschlossen. Nur ein geschlossenes Schutz- und Funktionsgitter verhindert, dass Düngerklum- pen und/oder Fremdkörper in den Düngerbehälter gelangen und die Dosierung verstopfen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 75 9. Antrieb der Befüllschnecke am Kugelhahn 1 langsam einschalten. Füllstand im Düngerbehälter steigt an. 10. Füllstand über die Kontrollfenster überwachen. Wenn der Füllstand über die Kontrollfenster- kante steigt, Befüllschneckendrehzahl mit dem Kugelhahn 2 reduzieren. CMS-I-00001895 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 76: Mikrogranulatstreuer Für Den Einsatz Vorbereiten

    Undichte Vorratsbehälter führen zu einer fehlerhaften Ablage Betreten Sie nicht die Vorratsbehälter-De- ckel. Halten Sie die Deckeldichtung und Dicht- fläche sauber. 1. Sicherungen 2 öffnen. 2. Behälterdeckel 3 nach unten drücken. CMS-I-00002595 3. Verschluss 1 entriegeln. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 77: Dosierwalze Tauschen

    5. Mikrogranulatbehälter befüllen. CMS-I-00002598 6. Deckeldichtung und Dichtfläche 1 säubern. 7. Behälterdeckel schließen. Der Verschluss 2 verriegelt. 8. Sicherung schließen. CMS-I-00002596 6.4.6.2 Dosierwalze tauschen CMS-T-00003598-D.1 1. Schließschieber 1 in die untere Position stellen. CMS-I-00002586 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 78 3. Dosiererabdeckung am Dosiergehäuse 3 entrie- geln. 4. Dosiererabdeckung öffnen. CMS-I-00002582 5. Antriebseinheit 1 gegen den Uhrzeigersinn dre- hen. 6. Antriebseinheit aus dem Dosiergehäuse ziehen. CMS-I-00002585 7. Walzenkäfig 1 samt Dosierwalze aus dem Do- siergehäuse entnehmen. CMS-I-00002584 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 79 11. Walzenkäfig 1 samt Dosierwalze in das Dosier- gehäuse einsetzen. CMS-I-00002584 12. Antriebseinheit 1 in die Dosierwalze einsetzen. 13. Antriebseinheit im Uhrzeigersinn drehen. 14. Dosiererabdeckung schließen. Verriegelung rastet ein. 15. Schließschieber in die obere Position stellen. CMS-I-00002585 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 80 Diffusor. Applikation in die Säfurche, wahlweise mit ge- zieltem Auslauf oder Diffusor. CMS-I-00002578 Um den, für die Anwendung passenden Auslauf zu aktivieren, die Umschaltklappe 1 in die gewünschte Positi- on bringen. CMS-I-00002580 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 81: Diffusorwinkel Einstellen

    20 mm 16 mm 16 mm 5 mbar 265 g 16 mm Acker- 45 mbar ± 6 mm G / H Grün 20 mm 20 mm 20 mm 16 mm bohne 5 mbar MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 82 Sollmenge abweichen. Nach kurzer Fahrt die Kornablage prüfen. Bei Verwendung der 120er/4 ml-Scheiben können je nach Saatgut, Sollmenge und Fahrgeschwin- digkeit Abweichungen in der Längsverteilung auf- treten. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 83: Gebläsedrehzahl Über Hydraulik Einstellen

    Hydrauliköl seine Betriebstemperatur erreicht hat. Je nach Ausstattung zeigt ein Manometer, ein Be- diencomputer oder das Bedienterminal den Luftdruck an. Die angegebenen Gebläsedrücke sind Richtwer- te. Nach kurzer Fahrt die Kornablage prüfen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 84 Betriebsanleitung Bediencomputer "Geblä- sedrehzahlüberwachung einrichten" oder Gebläsedruck am Manometer ablesen. HINWEIS Wenn der gewünschte Gebläsedruck nicht er- reicht wird, schafft ein größerer Hydraulikmotor für Abhilfe. Für weitere Informationen kontaktieren Sie ihre Fachwerkstatt. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 85: Spuranreißer Für Den Einsatz Vorbereiten

    Spuranreißerscheibe in der Traktormitte. HINWEIS 6,4 m Arbeitbreite kann nur in der Traktorspur markiert werden. CMS-I-00001215 Einheit Bezeichnung Ermittelte Werte Anzahl der Säschare Reihenabstand Spuranreißerlänge, Spu- ranreißer markiert in der Traktormitte MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 86: Markierung In Der Traktorspur

    Die Spuranreißerlänge L beschreibt den Abstand zwischen der Maschinenmitte bis zur Aufstandsfläche der Spuranreißerscheibe in der Traktorspur. CMS-I-00001216 Einheit Bezeichnung Ermittelte Werte Anzahl der Säschare Reihenabstand Spuranreißerlänge, Spu- ranreißer markiert in der Traktorspur Traktorspurweite MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 87: Spuranreißer Ausklappen

    Um den Spuranreißer auf 5,2 m Arbeitsbreite einzustellen die Spuranreißeraufnahme 5 am Ausleger 7 in die gewünschte Position bringen. 2. Schrauben 6 montieren. 3. Muttern 4 montieren. 4. Klemmverbindung 2 lösen. CMS-I-00003871 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 88 16. Klemmverbindung 3 lösen. CMS-I-00003873 Um die Spuranreißerlänge einzustellen, Welle 2 der Spureinreisserscheibe 1 in die ge- wünschte Position schieben. Um den Anstellwinkel der Spureinreisserscheibe einzustellen, Welle der Spureinreisserscheibe in die ge- wünschte Position drehen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 89: Spurlockerer Für Den Einsatz Vorbereiten

    2. Klappstecker 2 lösen. 3. Spurlockerer an Griffmulde 1 halten. 4. Sicherungsbolzen 3 entfernen. Die maximale Arbeitstiefe beträgt 150 mm. 5. Spurlockerer in die gewünschte Position bringen. 6. Spurlockerer mit dem Sicherungsbolzen abste- CMS-I-00000942 cken. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 90: Spurlockerer Auf Spurweite Einstellen

    Einsatzbedingungen. CMS-I-00001967 Nummer Spurlockererschar Einsatzbedingungen Zugkraftbedarf Flache Lockerung und Einebnung mittle- Flügelschar Hoher Zugkraftbedarf rer, schluffiger Böden Mitteltiefe Lockerung unterschiedlicher Herzschar Mittlerer Zugkraftbedarf Böden Schmalschar Tiefe Lockerung leichter Böden Geringer Zugkraftbedarf MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 91: Drehbaren Spurlockerer Für Den Einsatz Vorbereiten

    6.4.11 Drehbaren Spurlockerer für den Einsatz vorbereiten CMS-T-00005518-A.1 6.4.11.1 Arbeitstiefe der Spurlockerer einstellen CMS-T-00005519-A.1 HINWEIS Die Einstellung der Arbeitstiefe muss an die jewei- ligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz er- mittelt werden. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 92 9. Gegenüberliegenden Sicherungsbolzen abste- cken. Mit dem Klappstecker sichern. CMS-I-00003945 6.4.11.2 Spurlockerer auf Spurweite einstellen CMS-T-00005520-A.1 1. Mutter 1 lösen. 2. Spurlockererer 2 in gewünschte Position brin- gen. 3. Mutter festziehen. CMS-I-00003951 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 93 1. Muttern 3 und Scheiben demontieren. 2. Schrauben demontieren. 3. Gewünschte Spurlockererschar an den Werk- zeugträger montieren. 4. Schrauben montieren. 5. Muttern montieren und festziehen. 6. Nach 5 Stunden Einsatz die Schraubverbindung auf festen Sitz prüfen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 94: Spurlockerer Deaktivieren

    Dazu kann der Geschwindigkeitssensor der Maschine genutzt werden. 1. Geschwindigkeitssensor der Maschine einrichten. 2. Siehe Betriebsanleitung Bedien-Computer "Im- pulse pro 100 m ermitteln" oder siehe Betriebsanleitung ISOBUS "Geschwindig- keitssensor der Maschine einrichten". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 95: Korngröße Ermitteln

    2. Ablesekante des Multitablage-Testers zum schichtweisen Abtragen der Erde verwenden. 3. 11 Körner in einer Reihe freilegen. 4. Multitablage-Tester waagerecht auf den Boden stellen. 5. 10 Kornabstände mit dem Lineal 1 messen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 96: Kornvereinzelung Einstellen

    Schardruck erhöhen. Siehe Kapitel „Schardruck einstellen". 6.4.14 Kornvereinzelung einstellen CMS-T-00005516-D.1 6.4.14.1 Vereinzelungsscheibe wechseln CMS-T-00005572-C.1 1. Traktor und Maschine sichern. 2. Verschlüsse 1 öffnen. 3. Deckel 2 abnehmen. CMS-I-00001909 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 97 Füllsperre benötigt. Schraube 4 demontieren. 7. Orange Füllsperre 3 in die Aufnahme 2 mon- tieren. 8. Schraube montieren. CMS-I-00003937 9. Für den Einsatz in Rübe oder Sorghum die Kap- pe 1 demontieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 98 15. Verschluss über die Raste 2 drehen. Punkte 1 und 3 sind nicht mehr deckungs- gleich. CMS-I-00001911 HINWEIS Der Siegellackpunkt 1 signalisiert eine Werks- einstellung. 16. Siegellackpunkt prüfen. Wenn der Siegellackpunkt gebrochen ist, kontaktieren Sie ihre Fachwerkstatt. CMS-I-00005636 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 99 2 erforderlich. 21. Mutter 3 demontieren. 22. Breite Lochbedeckungsrolle demontieren. 23. Schmale Lochbedeckungsrolle 2 montieren. 24. Mutter montieren. CMS-I-00003868 25. Führungsstift 1 ausrichten. 26. Deckel 2 schließen. 27. Verschlüsse schließen. CMS-I-00001913 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 100: Schließschieber Einstellen

    D / E G / H E / F / G B / C E / F / G F / G poition 1. Schließschieber 1 in die gewünschte Position bringen. CMS-I-00001915 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 101: Optogeber Und Schusskanal Wechseln

    3. Einstellung der Schließschieber auf dem Feld nach kurzer Fahrstrecke prüfen. 6.4.14.3 Optogeber und Schusskanal wechseln CMS-T-00005387-B.1 HINWEIS Der Optogeber muss an die jeweiligen Einsatzbe- dingungen angepasst werden. 1. ISOBUS-Leitung abkuppeln. 2. Federstecker 1 demontieren. CMS-I-00003814 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 102 4. Schusskanal vom Optogeber schwenken und nach oben ziehen. CMS-I-00003815 5. Schrauben 1 demontieren. 6. Distanzblech 2 demontieren. CMS-I-00003816 7. Steckverbindung 3 trennen. 8. Optogeber 1 nach unten bewegen. 9. Dichtung 2 demontieren. CMS-I-00003817 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 103 10. Optogeber 1 demontieren. CMS-I-00002827 Um den Optogeber zu wählen, siehe "Einstellparameter ermitteln". 12. Gewünschten Optogeber 1 montieren. CMS-I-00002826 13. Optogeber 1 nach oben bewegen. 14. Dichtung 2 montieren. 15. Steckverbindung 3 herstellen. CMS-I-00003817 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 104: Abstreifer Mechanisch Einstellen

    23. Maschine neu starten. CMS-I-00003814 6.4.14.4 Abstreifer mechanisch einstellen CMS-T-00001896-C.1 HINWEIS Die Einstellung der Abstreifer muss an die jeweili- gen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz er- mittelt werden. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 105: Abstreifer Elektrisch Einstellen

    Wirkung am Abstreifer verringern. CMS-I-00001917 Um die Abstreifer in die gewünschte Position zu bringen, siehe Betriebsanleitung ISOBUS "Abstreifer ma- nuell einstellen". 4. Einstellung der Abstreifer auf dem Feld nach kur- zer Fahrstrecke prüfen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 106: Ausbringmenge Für Saatgut Ändern

    6.4.15.2.1 Ausbringmenge einstellen CMS-T-00001886-C.1 HINWEIS Bei Kornabständen ≤ 4 cm können Mehrfachbele- gungen oder Fehlstellen in den Bohrungen der Vereinzelungsscheibe auftreten. Für eine gleichbleibend hohe Ablagegenauigkeit muss die Arbeitsgeschwindigkeit reduziert wer- den. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 107: Arbeitsgeschwindigkeit Ermitteln

    12,6 km/h 10,5 km/h 8,4 km/h 7,9 km/h 17 k/m² 13,2 km/h 11,9 km/h 9,9 km/h 7,9 km/h 7,4 km/h 18 k/m² 12,5 km/h 11,2 km/h 9,4 km/h 7,5 km/h 7 km/h MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 108 10,8 km/h 9 km/h 7,2 km/h 6,8 km/h 48 k/m² 11 km/h 9,9 km/h 8,3 km/h 6,6 km/h 6,2 km/h 52 k/m² 10,2 km/h 9,1 km/h 7,6 km/h 6,1 km/h 5,7 km/h MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 109 10,4 km/h 9,5 km/h 7,8 km/h 6,3 km/h 5,9 km/h 80 k/m² 9,9 km/h 8,9 km/h 7,5 km/h 6 km/h 5,6 km/h Die maximale Arbeitsgeschwindigkeit zur ge- wünschten Ausbringmenge der Tabelle entneh- men. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 110: Mechanisch Angetriebene Kornvereinzelung Einstellen

    Betriebsanleitung AmaScan2 "Sollausbring- menge eingegeben", oder siehe Betriebsanleitung AmaCheck "Kornabstand ermitteln". Je nach Zahnrad im vorlaufenden Radan- trieb und dem gewünschten Kornabstand die Übersetzung für den vorlaufenden Radantrieb der Tabelle ermitteln. CMS-I-00002868 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 111 Betriebsanleitung AmaCheck "Impulse ein- fahren". Wenn die ermittelten Impulse pro 100 m von den untenstehenden Werten abweichen, muss der ge- wünschte Kornabstand rechnerisch ermittelt werden. = Impulse pro 100 m Zahnrad Z=15 Z=30 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 112 =im Bedien-Terminal ermittelter Kornabstand = Impulse pro 100 m, siehe obenstehende Ta- belle = Ermittelte Impulse pro 100 m 5. Gewünschten Kornabstand rechnerisch ermitteln. 6. Übersetzung für den rechnerisch ermittelten Kornabstand der Tabelle entnehmen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 113: Übersetzung Mit Nachlaufendem Radantrieb Ermitteln

    Um den gewünschten Kornabstand aus der Aus- bringmenge zu errechnen, siehe Betriebsanleitung AmaScan2 "Kornabstand ermitteln", oder siehe Betriebsanleitung AmaCheck "Kornabstand ermitteln". Mit dem gewünschten Kornabstand, die Übersetzung für den nachlaufenden Radan- trieb der Tabelle ermitteln. CMS-I-00002790 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 114 =rechnerisch ermittelter Kornabstand =im Bedien-Terminal ermittelter Kornabstand = 485 Impulse pro 100 m = Ermittelte Impulse pro 100 m 4. Gewünschten Kornabstand rechnerisch ermitteln. 5. Übersetzung für den rechnerisch ermittelten Kornabstand der Tabelle entnehmen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 115: Kornabstand Im Wechselradgetriebe Einstellen

    6. Splint 1 demontieren. 7. Gewünschtes Zahnrad aus der Parkposition 2 nehmen. 8. Demontiertes Zahnrad in die Parkposition 2 CMS-I-00002653 bringen. 9. Splint montieren. 10. Gewünschtes Zahnrad auf die Antriebswelle mon- tieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 116 21. Hebel betätigen 1 . Antriebskette wird gespannt. 22. Hebel halten. CMS-I-00002651 23. Abdeckung 1 gegen den Federdruck schließen. Um die Abdeckung zu verriegeln, Hebel 3 weiter betätigen. Abdeckung wird am Kettenspanner 2 verriegelt. CMS-I-00002647 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 117: Zahnrad Im Vorlaufenden Radantrieb Tauschen

    3. Abdeckung 1 zur Seite schieben. 4. Abdeckung nach oben schwenken. CMS-I-00002646 5. Schraube 1 lösen. Wenn die Parkposition weit genug gekippt wer- den kann, die Kettenverlängerung 2 aus der Parkposition entnehmen. CMS-I-00005656 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 118 14. Spannring montieren. Um die Antriebskette zu spannen, die Spannfeder 2 um den Haltebolzen 3 le- gen. CMS-I-00002650 Um zu gewährleisten, dass die gespannte An- triebskette auf allen Zahnrädern läuft, das Antriebsrad drehen. CMS-I-00002648 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 119: Mechanisch Angetriebene Kornvereinzelung Deaktivieren

    Seite räumen. Durch eine vollständige Erdbewe- gung fehlt den Andruckrollen ausreichend Feinerde zum Schließen der Säfurche. VORSICHT Die Sternräumer unterliegen einem Ver- schleiß. Dadurch können scharfe Grate ent- stehen. Tragen Sie Sicherheitshandschuhe. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 120: Klutenräumer Einstellen

    Andruckrollen ausreichend Feinerde zum Schließen der Säfurche. 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Klutenräumer am Griff 1 halten. 4. Klappstecker 2 entfernen. 5. Absteckbolzen 3 ziehen. CMS-I-00002086 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 121: Starre Schneidscheibe Einstellen

    6.4.16.3 Starre Schneidscheibe einstellen CMS-T-00007646-B.1 Die starren Schneidscheiben ermöglichen auf Bö- den mit groben Oberflächenstrukturen den ruhigen Lauf der Säaggregate. Die starren Schneidscheiben schneiden Pflanzenrückstände und räumen den Be- reich des Säschares. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 122: Saatgut-Ablagetiefe Einstellen

    30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. 6.4.16.4 Saatgut-Ablagetiefe einstellen CMS-T-00005825-C.1 HINWEIS Die Einstellung der Saatgut-Ablagetiefe muss an die jeweiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 123 Einstellhebel in Richtung G stellen oder um die Saatgut-Ablagetiefe zu verringern, Einstellhebel in Richtung A stellen. 6. Einstellhebel im Raster verriegeln. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und "Saatgut-Ablagetiefe prüfen". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 124: Schardruck Hydraulisch Einstellen

    Maschine über die PreTeC-Schare angehoben. Um den Schardruck gezielt in den Fahrspuren anzuheben: Siehe Kap. "Schardruck in der Fahrspur einstel- len". HINWEIS Der Arbeitsbereich liegt zwischen 5 und 100 bar. CMS-I-00005409 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 125: Schardruck Mechanisch Einstellen

    5. Einstellhebel im Raster verriegeln. 6. Einstellung für alle Schare übernehmen. oder Schardruck in den Fahrspuren in die gewünschte Position bringen. Um die Einstellung zu prüfen, CMS-I-00001923 30 m mit Arbeitsgeschwindigkeit fahren und "Saatgut-Ablagetiefe prüfen". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 126: Scheibenzustreicher Einstellen

    Die Arbeitsintensität der Scheibenzustreicher wird über den Einstellhebel 1 eingestellt. Einsatzbedingung Arbeitsintensität Arbeitsintensität vergrö- Schwere Böden ßern: + Arbeitsintensität verrin- Leichte Böden gern: - 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Einstellhebel 1 entriegeln. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 127: Andruckrollen Einstellen

    Andruckrollen 350x33 Leichte Böden glatte Andruckrollen 350x50 mittelschwere Böden gezackte Andruckrollen 350x50 schwere Böden Die Andruckrollen schließen die Säfurche. Einstellbar sind der Andruckrollendruck, der Anstellwinkel und der Abstand zwischen den Andruckrollen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 128 9. Einstellhebel im Raster verriegeln. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. Wenn die Säfurche bei eingestelltem Andruc- krollen-Anstellwinkel nicht geschlossen wird, zusätzlich den Andruckrollenabstand einstellen. CMS-I-00001929 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 129: Furchenformer Wechseln

    Für den Tausch der Furchenformer müssen die Tiefenführungsrolle und Schneidscheibe nicht de- montiert werden. 1. Maschine ausheben. 25 Nm 2. Traktor und Maschine sichern. CMS-I-00002045 3. Schraube 1 lösen. 4. Schraube und Schraubensicherung demontieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 130: Tiefenführungsrollenabstreifer Einstellen

    4. Abstreifer 2 auf einen Abstand von 2 ml einstel- len. CMS-I-00001930 Um den Abstand zu prüfen, Tiefenführungsrolle 3 rotieren. 6. Muttern festziehen. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 131: Scharhochstellung Verwenden

    Sperrposition zu bringen, Maschine langsam absenken. Schar ist in Parkposition fixiert. CMS-I-00002706 4. Geeignetes Hilfsmittel unter das Schar stellen. 5. Maschine langsam absenken. Verriegelung 1 am Unterlenker 1 ist lastfrei. CMS-I-00002697 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 132: Fangrollenabstreifer Einstellen

    4. Abstreifer 1 auf einen Abstand von 1 mm ein- stellen. Um den Abstand zu prüfen, CMS-I-00002727 Fangrolle 2 rotieren. 6. Muttern festziehen. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 133: Fangrolle Wechseln

    Um den zur Fangrolle passenden Furchenfor- mer zu montieren, siehe "Furchenformer wechseln". 6.4.17 Fahrgassen anlegen CMS-T-00001881-A.1 6.4.17.1 Fahrgassenschaltung konfigurieren CMS-T-00001883-A.1 HINWEIS Die automatische Fahrgassenschaltung erfordert eine elektrisch angetriebene Kornvereinzelung. Siehe Betriebsanleitung ISOBUS-Software "Fahr- gassenschaltung konfigurieren". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 134: Elektrisch Angetriebene Düngerdosierung Kalibrieren

    Dosierer schieben. oder Um bei Maschinen mit mechanischem Gebläse- antrieb die Kalibrierbehälter in die Kalibrierpo- CMS-I-00001931 sition zu bringen, die Kalibrierbehälter einzeln von links und rechts unter die Dosierer schieben. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 135 Kalibrierbehälter 1 mit der Öffnung nach unten unter die Dosierer schieben. 16. Sicherung 2 nach oben schwenken und schlie- ßen. Um den Kalibrierklappenhebel in die Arbeits- stellung zu bringen, Arretierknopf gedrückt halten und nach oben CMS-I-00001932 schieben. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 136: Maximale Dünger-Ausbringmenge Ermitteln

    15 kg/ha 15 kg/ha 15 kg/ha 13,4 kg/ha 12,6 kg/ha 220 kg/ha 15,0 15 kg/ha 13,8 kg/ha 11 kg/ha 10,3 kg/ha 260 kg/ha 15 kg/ha 14 kg/ha 11,6 kg/ha 9,3 kg/ha 8,7 kg/ha MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 137: Mechanisch Angetriebene Düngerdosierung Kalibrieren

    = Arbeitsbreite in m = Anzahl der Reihe ´ = Reihenweite in cm ´ 75 4 5 ´ CMS-I-00002685 1. Arbeitsbreite der Maschine mit obenstehender Gleichung bestimmen. 2. Kurbelumdrehungen aus obenstehender Tabelle ermitteln. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 138: Kurbelumdrehungen Für Sonderarbeitsbreiten Ermitteln

    Arbeitsbreite Siehe Tabelle "Kurbelumdrehungen 28 5 für Standard-Arbeitsbreiten ermitteln". ´ CMS-I-00001251 2. Kurbelumdrehungen der Maschine mit obensteh- ender Gleichung bestimmen. 6.4.19.3 Kalibrierung durchführen CMS-T-00003655-C.1 Mit der Kalibrierung wird geprüft, ob die gewünschte Düngermenge dosiert wird. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 139 Dosierer schieben. oder Um bei Maschinen mit mechanischem Gebläse- antrieb die Kalibrierbehälter in die Kalibrierpo- CMS-I-00001931 sition zu bringen, die Kalibrierbehälter einzeln von links und rechts unter die Dosierer schieben. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 140 Maschine für den Einsatz vorbereiten 6. Bedienwerkzeug aus der Parkposition 1 neh- men. 7. Bedienwerkzeug auf die Getriebewelle 2 ste- cken. CMS-I-00002785 Je nach Arbeitsbreite und gewünschter Ka- librierfläche Kurbelumdrehungen der Tabelle entnehmen. CMS-I-00002784 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 141 = Aufgefangene Düngermenge in Kilogramm pro 1/40 oder 1/100 Hektar ´ 4 38 40 = 175 K = Kalibrierfaktor je nach Kalibrierfläche 40 oder ´ CMS-I-00002691 18. Das ermittelte Gewicht mit dem Kalibrierfaktor multiplizieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 142: Getriebestellung Mit Der Rechenscheibe Ermitteln

    Verwendete Getriebestellung 70 2 Gewünschte Ausbringmenge 125 kg/ha 3 Getriebestellung 50 4 für gewünschte Ausbring- menge CMS-I-00002787 1. Ermittelte Ausbringmenge 1 und die Getriebe- stellung 70 2 auf der Rechenscheibe überei- nander stellen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 143: Ausbringmenge Für Flüssigen Dünger Ändern

    CMS-T-00003722-C.1 Die Flüssigdüngerdosierung 1 wird über den Ver- sorgungsschlauch 3 mit dem Behälter verbunden. Der Flüssigdünger fließt durch den Schlauch 2 an den Applikationspunkt und wird in den Boden einge- bracht. CMS-I-00002729 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 144 6,88 l/min 7,43 l/min 7,95 l/min 5,06 l/mi 6,19 l/min 7,15 l/min 7,99 l/min 8,76 l/min 9,46 l/min 10,11 l/min In Abhängigkeit vom eingestellten Pumpen- druck Ventilstellung aus obenstehender Tabelle entneh- men. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 145: Ablagetiefe Am Gekoppelten Düngerschar Einstellen

    Die Kerben 4 zwischen 1 und 5 dienen zur Orientie- rung. Um die Düngerablagetiefe einzustellen, Einstellwelle 1 in die gewünschte Position dre- CMS-I-00003935 hen. 6. Bolzen montieren. 7. Klappstecker montieren. 8. Einstellung für alle Düngerschare vornehmen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 146: Ablagetiefe Am Blattfedergeführten Düngerschar Einstellen

    4. Düngerschar in die gewünschte Position bringen. Düngerschar in der gewünschten Position hal- CMS-I-00001934 ten, Schrauben anziehen. 6. Einstellung für alle Düngerschare übernehmen. oder Düngerablagetiefe in den Fahrspuren in ge- wünschte Position bringen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 147: Düngerapplikationspunkt Einstellen

    Einzelkorn-Sämaschine zusätzlich belas- tet und die Ablagetiefe wird auch in schweren Ein- satzbedingungen eingehalten. Für die maximale Wirkung der Rahmenballastierung muss die Maschine traktorseitig am höchsten Ober- lenkerpunkt gekuppelt werden. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 148 Position zu bringen, Traktorsteuergerät "grün 1" betätigen. oder Um die Rahmenballastierung zu entlasten, Traktorsteuergerät "grün 2" betätigen und einen Druck von 30 bar einstellen. Die Rahmenballastierung liegt an den Unterlen- kern an. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 149: Befüllschnecke Einstellen

    8. Einstellhebel muss im Einstellraster verriegeln. 6.4.26 Verschiebefahrgasse einstellen CMS-T-00007955-B.1 Bei einer Verschiebefahrgasse werden Fahrgassen angelegt, ohne Schare abzuschalten. Das Schar 2 wird mit dem Hydraulikzylinder 1 an das daneben- liegende Schar 4 geschoben. Der Verschiebeweg MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 150 Halten Sie Personen aus dem Gefahrenbe- reich der Maschine fern. Um die Verschiebefahrgasse zu konfigurieren, siehe "Betriebsanleitung ISOBUS-Software" > "Fahrgassenschaltung konfigurieren". Nach der Konfiguration der Verschiebefahrgas- prüfen, ob die gewünschten Schare verschoben werden. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 151: Schardruck In Der Fahrspur Einstellen

    Das Manometer 3 zeigt den zusätzlichen Schar- druck in den Fahrspuren an. Wenn der Schardruck neben den Fahrspuren ein- gestellt wird, wird der Schardruck in den Fahrspu- ren um den eingestellten Wert erhöht. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 152: Fahrwerkshöhe Einstellen

    In der oberen Poisition muss die Kette um 3 Glieder gekürzt werden und in der unteren Position um 3 Glieder verlängert werden. Um die Antriebskette in der Länge anzupassen, siehe "Zahnrad im vorlaufenden Radantrieb tau- schen". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 153: Saatreihe Montieren

    Damit das Schar zum Einbau leicht nach vorn kippt, Das vordere Lastaufnahmemittel länger wählen als das hintere Lastaufnahmemittel. 5. Lastaufnahmemittel am Scharoberlenker 2 be- festigen. 6. 2 Lastaufnahmemittel am Scharkörper 1 befes- tigen. CMS-I-00004137 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 154 10. Transportwagen 2 mit dem geneigten Schar 1 an den Rahmen 2 führen. CMS-I-00005133 11. Maschine ausheben. Tiefenführungsrollen 3 liegen auf dem Trans- portwagen 2 auf. 12. Gurte 1 vom Schar lösen. 13. Maschine weiter ausheben. CMS-I-00005134 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 155: Energieversorgung Herstellen

    1. ISOBUS vom Traktor trennen. Um das Schar zu aktivieren, den Schar-Kabelbaum 1 vom Brückenstecker 3 trennen. 3. Maschinenkabelbaum 2 mit dem Schar-Kabel- baum 1 verbinden. 4. Brückenstecker mit einer Staubkappe verschlie- ßen. CMS-I-00003830 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 156: Hydraulikversorgung Herstellen

    Gefahr durch austretendes Öl Fangen Sie austretendes Öl auf. Entsorgen Sie Ölbeseitigungsmittel um- weltgerecht. 10. Verbindung 4 trennen und Verbinder 5 im Ge- windePack lagern. 11. Verschlusskappen 1 vom T-Stück 2 demontie- CMS-I-00007201 ren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 157 20. Gebläse mit 2000 1/min einschalten. HINWEIS Genügend Ölvorrat im Hydraulikaggregat sicher- stellen. Um das Schardrucksystem beidseitig zu entlüf- ten, CMS-I-00007310 die Säaggregate auf beiden Maschinenauslegern mit einem Kran nacheinander vollständig auf und abbewegen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 158: Luft- Und Düngerversorgung Am Heckbehälter Herstellen

    1. Schließschieber 1 am Düngerdosierer öffnen. CMS-I-00003915 2. Düngerschlauch 1 an den Düngerdosierer mon- tieren. 3. Schelle 2 montieren. 4. Luftversorgung 3 an den Luftverteiler montie- ren. 5. Schelle 4 montieren. CMS-I-00003916 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 159: Luft- Und Düngerversorgung Am Verteilerkopf Herstellen

    3. Koppelstange 2 betätigen. 9 10 11 12 4. Anschlusskabel der Stellmotoren 1 entspre- chend der Tabelle mit dem Kabelbaum verbinden. 5. Die freien Anschlusskabel nach dem Reihenum- CMS-I-00007405 bau mit einer Staubkappe verschließen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 160: Saatreihe Demontieren

    9. Schelle 1 montieren. CMS-I-00003919 6.4.30 Saatreihe demontieren CMS-T-00005471-D.1 6.4.30.1 Demontageempfehlung CMS-T-00010522-A.1 HINWEIS Reihen mit Aufstandskraftsensor 1 dürfen nicht demontiert werden. Der Aufstandskraftsensor ist an der Signalverarbeitung 2 zu erkennen. CMS-I-00003921 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 161: Energieversorgung Trennen

    1. ISOBUS vom Traktor trennen. Um das Schar zu deaktivieren, den Schar-Kabelbaum 1 vom Maschinenkabel- baum 2 trennen. 3. Brückenstecker 3 aus dem Verschlussset ent- nehmen. 4. Brückenstecker mit dem Maschinenkabelbaum verbinden. CMS-I-00003830 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 162: Hydraulikversorgung Anpassen

    Schritte 6 bis 8 auf dem gegenüberliegenden Ausleger wiederholen. 10. Spanngurt 2 aus dem Verschlussset entneh- men. Um den Schardruckzylinder zu fixieren, den Oberlenker 1 und den Unterlenker 3 mit einem Spanngurt verzurren. CMS-I-00005312 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 163 21. Gebläse mit 2000 1/min einschalten. HINWEIS Genügend Ölvorrat im Hydraulikaggregat sicher- stellen. Um das Schardrucksystem beidseitig zu entlüf- ten, CMS-I-00007310 die Säaggregate auf beiden Maschinenauslegern mit einem Kran nacheinander vollständig auf und abbewegen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 164: Luft- Und Düngerversorgung Am Heckbehälter Trennen

    2. Düngerschlauch vom Düngerdosierer demontie- ren. 3. Offenen Anschluss mit Kappe 1 verschließen. 4. Schelle 2 montieren. 5. Luftversorgung am Luftverteiler trennen. 6. Offenen Anschluss mit Kappe 3 verschließen. 7. Schelle 4 montieren. CMS-I-00003917 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 165: Luft- Und Düngerversorgung Am Verteilerkopf Trennen

    Der Dünger wird zurück in das Wellrohr gefördert und die Förderluft wird bodennah abgeleitet. CMS-I-00003959 Um bei Maschinen mit Verteilerköpfen und Ein- zelreihenschaltung den Düngerfluss zu unter- brechen: An den zu demontierenden Reihen die Koppel- stange 1 betätigen. CMS-I-00007404 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 166 6. Die freien Anschlusskabel mit einer Staubkappe verschließen. 7. Schelle 2 demontieren. 8. Förderschlauch 1 vom Düngerschar 3 demon- tieren. Um die Förderluft bodennah abzuleiten, Förderschlauch mit der Öffnung nach unten ge- richtet an der Maschine fixieren. CMS-I-00003920 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 167: Pretec-Mulchsaatschar Demontieren

    Damit das Schar zum Ausbau leicht nach vorn kippt, Das vordere Lastaufnahmemittel länger wählen als das hintere Lastaufnahmemittel. 4. Lastaufnahmemittel am Scharoberlenker 2 be- festigen. 5. 2 Lastaufnahmemittel am Scharkörper 1 befes- tigen. CMS-I-00004137 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 168 "Fangrolle einstellen" 12. Maschine ausheben. 13. Transportwagen 2 unter dem, zu demontieren- den Schar platzieren. 14. Maschine absenken. Tiefenführungsrollen 3 liegen auf dem Trans- portwagen auf. 15. Gurte 1 am Schar einhängen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 169 Scharen CMS-I-00002039 Schrauben auf 200 Nm festziehen. 23. ISOBUS mit dem Traktor verbinden. 24. Maschine neu starten. Um die geänderte Arbeitsbreite im Bedientermi- nal einzugeben, siehe "Betriebsanleitung ISOBUS-Software" > "Geometrie festlegen". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 170: Hubarm Demontieren

    Beleuchtungssystem ist sauber und technisch einwandfrei Spuranreißer sind eingeklappt 1. Maschine mit dem 3-Punkt-Kraftheber des Trak- tors anheben. 2. Verbindungen der Hydraulikleitungen und der Spannungsversorgung prüfen. 3. Bedien-Terminal ausschalten. 4. Arbeitsbeleuchtung ausschalten. 5. Traktorsteuergeräte sperren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 171: Beleuchtung Ausklappen

    Bevor Sie das Traktorsteuergerät betäti- gen, prüfen Sie die ausgewählte Hydraulikfunkti- on der Komfort-Hydraulik. Um die Funktion Spuranreißer klappen zu akti- vieren, siehe "Komfort-Hydraulik mit ISOBUS verwen- den". Um die Spuranreißer einzuklappen, Traktorsteuergerät "grün 2" betätigen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 172: Maschinenausleger Einklappen

    Maschine überschritten wird, die Maschine den nationalen Vorschriften ent- sprechend absenken. 6.5.5 Mechanischen Schardruck erhöhen CMS-T-00007516-A.1 WICHTIG Säschare pendeln stark während der Transportfahrt Damit die Säschare während der Trans- portfahrt nicht pendeln, Schardruck erhöhen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 173: Traktorsteuergeräte Sperren

    6 | Maschine vorbereiten Maschine für die Straßenfahrt vorbereiten Um den Schardruck in die mittlere Position zu bringen, siehe "Schardruck mechanisch einstellen". 6.5.6 Traktorsteuergeräte sperren CMS-T-00006337-C.1 Traktorsteuergeräte je nach Austattung mecha- nisch oder elektrisch sperren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 174: Maschine Verwenden

    2. Maschine auf das Feld absenken. 3. Hydraulik des 3-Punkt-Krafthebers in Schwimm- stellung bringen. 4. Traktorzapfwelle einschalten. Die Traktorzapfwelle nur im Leerlauf oder bei niedriger Traktor-Motor- drehzahl langsam einkuppeln. 5. Mit dem Traktor anfahren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 175: Komfort-Hydraulik Mit Isobus Verwenden

    Überdruck von mindestens 20 mbar in der Korn- vereinzelung sicherstellen. Um Querbelastungen bei Kurvenfahrten im Vor- gewende zu vermeiden, Bodenbearbeitungswerkzeuge ausheben. Wenn die Richtung der Maschine mit der Fahrt- richtung übereinstimmt, Bodenbearbeitungswerkzeuge absenken. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 176 Platz. Halten Sie Personen aus dem Gefahrenbe- reich der Maschine fern. Um die Fahrgassenbreite auf das Plegegerät einzustellen, siehe "Verschiebefahrgasse einstellen". Um die Verschiebefahrgasse zu konfigurieren, siehe "Betriebsanleitung ISOBUS-Software" > "Fahrgassenschaltung konfigurieren". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 177: Spuranreißer Verwenden

    Fehlstellung. Durch den Bodenwiderstand klappt der aktive Spuranreißer teilweise ein. Durch überströmen- des Öl fährt der gegenüberliegende Spuranreißer teil- weise aus. Um zu verhindern das die Spuranreißer eine Fehlstellung einnehmen, Traktorsteuergerät "grün" betätigen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 178: Störungen Beseitigen

    Beleuchtungszuleitung erset- zen. Stillstand einer oder mehrerer Ver- Sicherung für den elektrischen An- siehe Seite 176 einzelungsscheiben. trieb ist defekt. Sicherung für den mechanischen siehe Seite 177 Antrieb ist defekt. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 179 Die Düngerkupplung ist undicht. Trichter der Düngerkupplung sind siehe Seite 178 verstellt. Um den Furchenformer zu er- Die Säfurche ist instabil oder nicht Der Furchenformer ist verschlissen. setzen, formhaltig. siehe "Furchenformer wech- seln". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 180 Um den Saatgutfluss zu verbessern, Schließschieber einstellen. oder Wenn Kornform und Beizung zur Brückenbil- dung führen, die Gleitfähigkeit des Saatguts ver- bessern, indem 1,6 g Talkum auf 1 kg Saatgut zugegeben wer- den. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 181: Andruckrollen Blockieren

    In Verbindung mit Scheibenzustreichern ist die Montage mit Versatz nicht möglich. 1. Mutter 1 lösen und entfernen. 2. Andruckrolle ausbauen. Um den Durchgang an den Andruckrollen zu vergrößern, Andruckrolle mit Versatz montieren. CMS-I-00002041 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 182 CMS-I-00005302 Tiefenführungsrollen reinigen oder wenn die vorherrschenden Einsatzbedingungen einen dauerhaften Maschineneinsatz nicht er- möglichen, Tiefenführungsrollen mit offener Felge Felge durch Tiefenführungsrollen mit geschlossener er- setzen. Stillstand einer oder mehrerer Vereinzelungsscheiben CMS-T-00003677-B.1 CMS-I-00002695 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 183 Befüllsperre verschlissen sind, fließt das Saat- gut nicht zurück in den Vorratsbereich 2 innerhalb der Befüllsperre. Um die defekte Befüllsperre zu ersetzen, siehe "Vereinzelungsscheibe wechseln" oder kontaktieren Sie ihre Fachwerkstatt. CMS-I-00005635 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 184 Trichter ausgerichtet werden. 1. Maschine soweit ausklappen, das die Trichter kurz vor den konischen Aufnahmen stehen. 2. Schrauben 2 lösen. CMS-I-00005639 3. Trichter mittig vor den konischen Aufnahmen aus- richten. 4. Schrauben festziehen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 185: Maschine Abstellen

    9.2 Saatgutbehälter über die Restmengenklappe entleeren CMS-T-00001917-C.1 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert HINWEIS Parkposition der Rutsche ist im Vorratsbehälterde- ckel der Reihe 1. 1. Rutsche 1 entnehmen. CMS-I-00001888 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 186: Saatgutbehälter Über Die Vereinzelungsscheibe Entleeren

    9.3 Saatgutbehälter über die Vereinzelungsscheibe entleeren CMS-T-00002194-C.1 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert HINWEIS Parkposition der Rutsche ist im Vorratsbehälterde- ckel der Reihe 1. 1. Rutsche 1 entnehmen. CMS-I-00001888 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 187 5. Auffangbehälter 2 unter die Rutsche stellen. oder Auffangbehälter 2 an die Rutsche hängen. CMS-I-00001997 6. Auffangbehälter 2 unter die Rutsche stellen. 7. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 188 10. Vereinzelungsscheibe 1 auf die Antriebsnabe positionieren. 11. Verschluss 1 über die Raste 2 drehen. Punkte 3 sind nicht mehr deckungsgleich. CMS-I-00001911 12. Deckel 2 schließen. HINWEIS Führungsstift 1 beachten. 13. Verschlüsse schließen. CMS-I-00001913 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 189 Arretierknopf 1 gedrückt halten und nach unten 2 schieben. Um den Bodenklappenhebel in die Entleerpositi- on zu bringen, Arretierknopf 3 gedrückt halten und nach unten 4 schieben. 8. Restmenge entnehmen. CMS-I-00001994 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 190 Um den Bodenklappenhebel in die Arbeitsstel- lung zu bringen, Arretierknopf gedrückt halten und nach oben schieben. 9.5 Mikrogranulatbehälter entleeren CMS-T-00003603-A.1 1. Schließschieber 1 am Mikrogranulatbehälter schließen. CMS-I-00002586 2. Umschaltklappe 1 in die Position A bringen. CMS-I-00002580 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 191 5. Schließschieber 1 langsam öffnen. Das Mikrogranulat wird im Falteimer aufgefangen. CMS-I-00002576 Ist die Restmenge vollständig aufgefangen, den Bodenklappenhebel 1 zurück in die Arbeits- stellung bringen. 7. Schließschieber 2 vollständig öffnen. CMS-I-00002622 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 192 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert 1. Verschlüsse 1 öffnen. 2. Deckel 2 abnehmen. CMS-I-00001909 3. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 193 Bevor die Maschine auf festem Boden abgestellt wird, bringen Sie die Spurlockerer in Parkpositi- 1. Maschine einklappen. Um den Spurlockerer zu deaktivieren, Bedienhebel 1 in die Sperrstellung bringen. CMS-I-00003938 Der Spurlockerer verbleibt jetzt in der Parkpositi- MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 194 2. Spurlockerer an Griffmulde 2 halten. 3. Sicherungsbolzen 3 entfernen. 4. Spurlockerer in die oberste Position bringen. 5. Spurlockerer mit dem Sicherungsbolzen abste- cken. 6. Sicherungsbolzen mit dem Klappstecker sichern. CMS-I-00000942 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 195 Tiefenführungsrollen den Furchenformer 1 und die Fangrolle 2 . CMS-I-00001999 VORAUSSETZUNGEN Maschine ist ausgehoben Gebläse ist abgeschaltet 1. Einstellhebel 1 in die oberste Position P brin- gen. 2. Einstellhebel im Raster verriegeln. CMS-I-00001998 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 196: Stützfüße Runterstellen

    4. Stützfuß am Griff 3 nach unten schwenken. 5. Stützfuß mit Bolzen abstecken. CMS-I-00004099 6. Bolzen mit Federstecker sichern. 7. Vorgang bei zweitem Stützfuß 4 wiederholen. Die Precea 6000-2 oder 6000-2FCC hat verschiebba- re Stützfüße. Um die Stützfüße zu entlasten, Maschine anheben. 9. Federstecker 1 ziehen.

  • Seite 197: Versorgungsleitungen Vom Frontanbaubehälter Trennen

    Fronttanks trennen. CMS-I-00007399 9.13 ISOBUS oder Bediencomputer abkuppeln CMS-T-00006174-D.1 1. Stecker der ISOBUS-Leitung 1 oder Bedien- computer-Leitung 2 herausziehen. 2. Stecker mit Staubkappe schützen. 3. Stecker an der Schlauchgarderobe einhängen. CMS-I-00006891 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 198: Maschine Abstellen Hydraulikschlauchleitungen Abkuppeln

    3. Hydraulikschlauchleitungen 1 abkuppeln. 4. Staubkappen auf den Hydrauliksteckdosen an- bringen. CMS-I-00001065 5. Hydraulikschlauchleitungen 1 an der Schlauch- garderobe einhängen. CMS-I-00001250 9.15 Spannungsversorgung abkuppeln CMS-T-00001402-G.1 1. Stecker 1 für Spannungsversorgung herauszie- hen. CMS-I-00001048 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 199: Punkt-Anbaurahmen Abkuppeln

    5. Vom Traktorsitz aus Unterlenker 2 von Maschi- ne abkuppeln. CMS-I-00001249 9.17 Gelenkwelle abkuppeln CMS-T-00001843-B.1 1. Sicherungskette 2 am Traktor abbauen. 2. Verriegelung der Gelenkwelle 1 lösen. 3. Gelenkwelle von der Traktorzapfwelle abziehen. CMS-I-00001069 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 200: Antriebswelle Konservieren

    4. Gelenkwelle 1 mit dem Haltegummi 2 in die Parkposition bringen. CMS-I-00001935 9.18 Antriebswelle konservieren CMS-T-00003870-A.1 Damit die Antriebswellen leichtgängig telesko- piert werden können, die Wellen nach dem Waschen mit einem nicht klebenden Konservierungsmittel versiegeln. CMS-I-00002825 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 201: Maschine Warten

    Oberlenkerbolzen und Unterlenkerbolzen prüfen siehe Seite 206 alle 12 Monate Anziehmoment der Radarsensorschrauben prüfen siehe Seite 204 Anziehmoment Rahmenverbindung prüfen siehe Seite 205 Anziehmoment Scharverbindung prüfen siehe Seite 205 Anziehmoment Fahrwerksverbindung prüfen siehe Seite 206 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 202 Zustreicherscheiben am PreTeC-Mulchsaatschar prü- siehe Seite 200 fen und ersetzen Schneidscheibe am FerTeC Twin-Schar prüfen und siehe Seite 201 ersetzen Innenabstreifer am FerTeC Twin-Schar prüfen und er- siehe Seite 203 setzen MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 203: Schneidscheiben Am Pretec-Mulchsaatschar Prüfen Und Ersetzen

    6. Verschlissene Schneidscheiben 5 demontieren. 7. Verschraubungen am Lagersitz 6 lösen und ent- fernen. 8. Verschlissene Schneidscheiben durch neue Schneidscheiben ersetzen. 9. Verschraubungen am Lagersitz ansetzen und festziehen. 10. Neue Schneidscheiben montieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 204: Schneidscheibenabstand Am Pretec-Mulchsaatschar Einstellen

    Die linke Zentralschraube hat ein Linksgewin- Damit die Schneidscheiben sich leicht berühren, Distanzscheiben 5 nach Bedarf entfernen oder hinzufügen. 5. Nicht benötigte Distanzscheiben auf der gegen- überliegenden Seite des Schneidscheibenlagers mit der Zentralschraube montieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 205: Schneidscheibenantrieb Am Pretec-Mulchsaatschar Einstellen

    Abstand der Tiefenführungsrolle mit den Dis- 175 Nm tanzscheiben 3 und 4 einstellen. Nicht benötigte Distanzscheiben werden am CMS-I-00002016 Tiefenführungsrollenarm befestigt. Scheiben auf der gegenüberliegenden Seite mit der Schraube montieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 206: Zustreicherscheiben Am Pretec-Mulchsaatschar Prüfen Und Ersetzen

    1. Schneidscheibendurchmesser ermitteln. Wenn der Durchmesser der Schneidscheiben kleiner als 320 mm ist, Verschlissene Schneidscheiben 1 ersetzen. 3. Schrauben 2 demontieren. 4. Verschlissene Schneidscheiben durch neue Schneidscheiben ersetzen. 5. Schrauben montieren. CMS-I-00005361 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 207: Schneidscheibe Am Fertec Twin-Schar Prüfen Und Ersetzen

    9. Neue Schneidscheibe montieren. Damit die Schneidscheibe sich leicht berühren, den Abstand der Schneidscheibe mit den Dis- tanzscheiben 5 einstellen. 11. Nicht benötigte Distanzscheiben auf der gegen- überliegenden Seite des Schneidscheibenlagers mit der Zentralschraube montieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 208: Schneidscheibenabstand Am Fertec Twin-Schar Einstellen

    Distanzscheiben 4 nach Bedarf entfernen oder hinzufügen. 4. Nicht benötigte Distanzscheiben auf der gegen- überliegenden Seite des Schneidscheibenlagers mit der Zentralschraube montieren. 5. Zentralschraube ansetzen und festziehen. 6. Staubkappen montieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 209: Innenabstreifer Am Fertec Twin-Schar Prüfen Und Ersetzen

    Die linke Zentralschraube hat ein Linksgewin- CMS-I-00002020 3. Schneidscheiben 3 demontieren. 4. Anzahl der Distanzscheiben 4 beachten. 5. Verschlissene Innenabstreifer 5 ersetzen. 6. Schneidscheiben montieren. 7. Zentralschraube ansetzen und festziehen. 8. Staubkappen montieren. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 210: Anziehmoment Der Radarsensorschrauben Prüfen

    10.1.11 Anziehmoment der Radarsensorschrauben prüfen CMS-T-00002383-E.1 INTERVALL nach dem ersten Einsatz alle 12 Monate HINWEIS Durch zu große Anziehmomente verspannt die gefederte Sensoraufnahme und der Radarsensor funktioniert fehlerhaft. Anziehmoment am Radarsensor prüfen. CMS-I-00002600 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 211: Anziehmoment Rahmenverbindung Prüfen

    An teleskopierbaren Scharen Schrauben auf 160 Nm -180 ° festziehen oder an nicht teleskopierbaren Scharen Schrauben auf 200 Nm festziehen. HINWEIS Das Prüfen der Anziehmomente muss bei entlas- teten Scharen erfolgen. CMS-I-00002039 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 212: Anziehmoment Fahrwerksverbindung Prüfen

    Reifenluftdruck gemäß den Angaben auf den Auf- klebern prüfen. 10.1.16 Oberlenkerbolzen und Unterlenkerbolzen prüfen CMS-T-00002330-H.1 INTERVALL täglich 1. Oberlenkerbolzen und Unterlenkerbolzen auf Ris- se oder eingelaufene Stellen prüfen. Zulässige Abnutzung 2 mm 2. Bolzen bei deutlichem Verschleiß ersetzen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 213: Hydraulikschlauchleitungen Prüfen

    Bedarf Die vom Gebläse angesaugte Luft kann Düngerstaub oder Sand enthalten. Diese Verunreinigungen kön- nen sich auf dem Gebläseläufer ablagern und zur Unwucht des Gebläses führen. Dadurch kann das Gebläse zerstört werden. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 214 1. Die Abscheideöffnung 3 prüfen. Wenn die Abscheideöffnung verstopft ist Klammern 2 öffnen. 3. Flügelmutter 1 lösen. 4. Abdeckung abnehmen und reinigen. 5. Abdeckung mit der Flügelmutter montieren. CMS-I-00002765 6. Ansaugkorb mit den Klammern befestigen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 215 10 | Maschine instand halten Maschine warten 10.1.20 Ansaugkorb reinigen CMS-T-00003836-A.1 INTERVALL alle 10 Betriebsstunden oder täglich Ansaugkörbe 1 reinigen. CMS-I-00002793 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 216 5. Schrauben 1 lösen und entfernen. 6. Montageklappe 2 demontieren. 7. Befüllschnecke 3 mit einem Wasserstrahl gründlich reinigen. 8. Montageklappe montieren. 9. Schrauben ansetzen und festziehen. 10. Deckel montieren. CMS-I-00002027 11. Muttern ansetzen und festziehen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 217 Um die Schutzsiebe zu öffnen, die Sicherung entriegeln und das Schutzsieb am Griff 2 nach oben schwenken. 9. Rückstände oder Fremdkörper aus dem Dünger- behälter entfernen. 10. Schutzsieb schließen. 11. Entriegelwerkzeug am Düngerbehälter parken. CMS-I-00002028 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 218 Um den Kalibrierklappenhebel in die Arbeits- stellung zu bringen, Arretierknopf gedrückt halten und nach oben schieben. Um den Bodenklappenhebel in die Arbeitsstel- lung zu bringen, CMS-I-00001932 Arretierknopf gedrückt halten und nach oben schieben. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 219 4. Dosiererabdeckung 3 mit dem Entriegelwerk- CMS-I-00002256 zeug öffnen. 5. Rückstände oder Fremdkörper aus dem Dosier- gehäuse entfernen. 6. Dosiererabdeckung 3 schließen. 7. Entriegelwerkzeug im GewindePack oder der Parkposition am Düngerbehälter parken. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 220 1. Umschaltklappe 1 in die Position A bringen. CMS-I-00002580 2. Schließschieber 2 am Mikrogranulatbehälter schließen. 3. Bodenklappenhebel 1 entlasten. CMS-I-00002576 4. Entriegelwerkzeug 2 in Dosiererabdeckung 1 stecken. 5. Dosiererabdeckung am Dosiergehäuse 3 entrie- geln. 6. Dosiererabdeckung öffnen. CMS-I-00002582 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 221: Maschine Warten

    CMS-I-00002585 9. Walzenkäfig 1 samt Dosierwalze aus dem Do- siergehäuse entnehmen. CMS-I-00002584 10. Dosiergehäuse reinigen 11. Umschaltklappe 4 mehrfach betätigen. 12. Bodenklappenhebel 1 mehrfach betätigen. 13. Ausläufe 2 und 3 reinigen. CMS-I-00002577 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 222: Mikrogranulatdosierer Bodenklappe Einstellen

    INTERVALL alle 100 Betriebsstunden oder alle 12 Monate 1. Bodenklappenhebel 3 in Arbeitsstellung brin- gen. Um die Vorspannung einzustellen, sollte der Schraubenkopf 1 9 -10 mm über dem Spannhebel 2 stehen. CMS-I-00002581 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 223: Vereinzelung Reinigen

    3. Deckelinnenseite mit einer Bürste reinigen. 4. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 5. Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. 6. Vereinzelungsgehäuse reinigen. 7. Vereinzelungsscheibe montieren. CMS-I-00001912 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 224: Optogeber Reinigen

    Führungsstift 1 beachten. 10. Verschlüsse schließen. CMS-I-00001913 10.1.27 Optogeber reinigen CMS-T-00002393-C.1 INTERVALL alle 50 Betriebsstunden oder bei Bedarf 1. Isobusverbindung zum Traktor trennen. 2. Verschlüsse 1 öffnen. 3. Deckel 2 abnehmen. CMS-I-00001909 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 225 Verunreinigungen mit der beiliegenden Bürste für 1 Minute anlösen 7. Optogeber mit klarem Wasser spülen. 8. Vereinzelungsscheibe montieren. 9. Deckel montieren. Um hartnäckige Verunreinigungen zu entfer- nen, den Optogeber ausbauen. Federstecker 1 demontieren. CMS-I-00003814 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 226 12. Schusskanal vom Optogeber schwenken und nach oben ziehen. CMS-I-00003815 13. Schrauben 1 demontieren. 14. Distanzblech 2 demontieren. CMS-I-00003816 15. Steckverbindung 3 trennen. 16. Optogeber 1 nach unten bewegen. 17. Dichtung 2 demontieren. CMS-I-00003817 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 227 20. Optogeber mit der beiliegenden Bürste reinigen. 21. Optogeber mit klarem Wasser spülen. 22. Optogeber 1 einsetzen. CMS-I-00002826 23. Optogeber 1 nach oben bewegen. 24. Dichtung 2 montieren. 25. Steckverbindung 3 herstellen. CMS-I-00003817 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 228 28. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken. 29. Schusskanal unter den Optogeber schwenken. CMS-I-00003815 30. Schusskanal mit dem Federstecker 1 montie- ren. 31. Isobusverbindung zum Traktor herstellen. 32. Maschine neu starten. CMS-I-00003814 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 229: Spurlockererschar Prüfen

    Kapitel "Spurlockererschar wechseln". 10.1.29 Verteilerkopf reinigen CMS-T-00005594-B.1 INTERVALL zum Abschluss der Saison 1. Geeignetes Hilfsmittel verwenden um dem Vertei- lerkopf sicher zu erreichen. 2. Rändelschrauben 1 lösen. 3. Deckel 2 demontieren. CMS-I-00003957 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 230: Hydrospeicher Klappzylinder Entleeren

    10.1.30 Hydrospeicher Klappzylinder entleeren CMS-T-00005827-A.1 INTERVALL bei Bedarf UMWELTHINWEIS Gefahr durch austretendes Öl Fangen Sie austretendes Öl auf. Entsorgen Sie Ölbeseitigungsmittel um- weltgerecht. Um die Hydrospeicher für Wartungsarbeiten zu entleeren, das Entlüftungsventil 2 öffnen. CMS-I-00004130 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 231: Maschine Schmieren

    Sie die Schmiernippel und die Fettpresse sorgfältig. Schmieren Sie die Maschine nur mit den in den Technischen Daten aufgeführten CMS-I-00002270 Schmierstoffen. Pressen Sie das verschmutzte Fett voll- ständig aus den Lagern. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 232: Maschine Instand Halten Maschine Schmieren

    10 | Maschine instand halten Maschine schmieren 10.2.1 Schmierstellenübersicht CMS-T-00005549-B.1 CMS-I-00004115 alle 50 Betriebsstunden CMS-I-00004114 CMS-I-00004111 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 233 10 | Maschine instand halten Maschine schmieren CMS-I-00004113 CMS-I-00004112 CMS-I-00004110 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 234: Rollenketten Schmieren

    10.3.1 Rollenkette im vorlaufenden Radantrieb schmieren CMS-T-00005448-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 2 demontieren. 2. Abdeckung 1 zur Seite schieben. 3. Abdeckung nach oben schwenken. CMS-I-00002646 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 235: Maschine Instand Halten Rollenketten Schmieren

    10 | Maschine instand halten Rollenketten schmieren 4. Rollenkette 1 von innen nach außen schmieren. 5. Leichtgängigkeit des Kettenspanners 2 prüfen. CMS-I-00003884 6. Abdeckung montieren. 7. Schrauben und Scheiben montieren. CMS-I-00002645 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 236: Rollenkette Im Wechselradgetriebe Schmieren

    Abdeckung 1 öffnet selbsttätig. CMS-I-00002656 2. Rollenkette 1 von innen nach außen schmieren. 3. Leichtgängigkeit des Kettenspanners 2 prüfen. CMS-I-00003885 4. Hebel betätigen 1 . Antriebskette wird gespannt. 5. Hebel halten. CMS-I-00002651 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 237: Rollenkette Im Nachlaufenden Radantrieb Schmieren

    Abdeckung wird am Kettenspanner 2 verriegelt. CMS-I-00002647 10.3.3 Rollenkette im nachlaufenden Radantrieb schmieren CMS-T-00005450-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 2 demontieren. 2. Abdeckung 1 demontieren. CMS-I-00002721 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 238 10 | Maschine instand halten Rollenketten schmieren 3. Rollenkette 2 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 1 prüfen. CMS-I-00003887 5. Abdeckung montieren. 6. Schrauben und Scheiben montieren. CMS-I-00002720 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 239: Rollenkette Am Mechanischen Dosierantrieb Schmieren

    1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00002724 3. Rollenkette 1 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 2 prüfen. CMS-I-00003886 5. Abdeckung 1 montieren. 6. Schrauben montieren. CMS-I-00002723 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 240: Rollenkette Am Zentralen Düngerdosierantrieb Schmieren

    Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00004157 3. Rollenkette 1 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 2 prüfen. 5. Abdeckung montieren. 6. Schrauben montieren. CMS-I-00004156 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 241: Rollenkette Am Elektrischen Rührwellenantrieb Schmieren

    Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00004157 3. Rollenkette 1 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 2 prüfen. 5. Abdeckung montieren. 6. Schrauben montieren. CMS-I-00005365 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 242: Störungen Beseitigen

    Kornabstände sind größer als der Zu großer Schlupf der Antriebsr- sor zu konfigurieren, eingestellte Sollwert. äder. siehe "Arbeitsstellungssensor konfigurieren". Um den Arbeitsstellungssen- Zu großer Schlupf der Antriebsr- sor zu konfigurieren, äder. siehe "Arbeitsstellungssensor konfigurieren". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 243 Die Düngerkupplung ist undicht. Trichter der Düngerkupplung sind siehe Seite 242 verstellt. Um den Furchenformer zu er- Die Saatfurche ist instabil oder Der Furchenformer ist verschlissen. setzen, nicht formhaltig. siehe "Furchenformer wech- seln". MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 244 Um den Saatgutfluss zu verbessern, Schließschieber einstellen. oder Wenn Kornform und Beizung zur Brückenbil- dung führen, die Gleitfähigkeit des Saatguts ver- bessern, indem 1,6 g Talkum auf 1 kg Saatgut zugegeben wer- den. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 245 In Verbindung mit Scheibenzustreichern ist die Montage mit Versatz nicht möglich. 1. Mutter 1 lösen und entfernen. 2. Andruckrolle ausbauen. Um den Durchgang an den Andruckrollen zu vergrößern, Andruckrolle mit Versatz montieren. CMS-I-00002041 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 246 CMS-I-00005302 Tiefenführungsrollen reinigen oder wenn die vorherrschenden Einsatzbedingungen einen dauerhaften Maschineneinsatz nicht er- möglichen, Tiefenführungsrollen mit offener Felge Felge durch Tiefenführungsrollen mit geschlossener er- setzen. Stillstand einer oder mehrerer Vereinzelungsscheiben CMS-T-00003677-B.1 CMS-I-00002695 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 247 Befüllsperre verschlissen sind, fließt das Saat- gut nicht zurück in den Vorratsbereich 2 innerhalb der Befüllsperre. Um die defekte Befüllsperre zu ersetzen, siehe "Vereinzelungsscheibe wechseln" oder kontaktieren Sie ihre Fachwerkstatt. CMS-I-00005635 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 248: Maschine Reinigen

    Halten Sie immer einen Abstand von min- destens 30 cm zwischen Hochdruckdüse und Maschine ein. Stellen Sie einen Wasserdruck von höchs- tens 120 bar ein. Die Maschine mit Hochdruckreiniger oder Heiß- wasser-Hochdruckreiniger reinigen. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 249: Maschine Verladen

    11.1 Maschine heben CMS-T-00005555-B.1 Die Maschine verfügt über Zurrpunkte für Hebegurte. Bei Maschinen mit Düngerbehälter befinden sich Zurrpunkte im Düngerbehalter. CMS-I-00004146 Bei Maschinen ohne Düngerbehälter befinden sich Zurrpunkte an den Radschwingen. CMS-I-00004150 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 250 CMS-I-00004151 ben nur an den gekennzeichneten An- schlagpunkten an. Um die erforderliche Tragfähigkeit der Anschlagmittel zu bestimmen, beachten Sie die Angaben in der folgen- den Tabelle. Erforderliche Tragfähigkeit je Anschlagmittel 2000 kg MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 251: Maschine Verzurren

    Wenn die Maschine entladen wurde, Zurrpunkte an den mittleren Säscharen 1 de- montieren. Demontierte Teile für eine spätere Verwendung im GewindePack aufbewahren. CMS-I-00003110 11.2 Maschine verzurren CMS-T-00005554-B.1 Die Maschine verfügt über Zurrpunkte für die La- dungssicherung. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 252 11 | Maschine verladen Maschine verzurren CMS-I-00004149 CMS-I-00004147 CMS-I-00004150 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 253 11 | Maschine verladen Maschine verzurren VORAUSSETZUNGEN Maschine ist eingeklappt 1. Anschlagmittel nur an den gekennzeichneten Stellen anbringen. 2. Maschine vorschriftsmäßig auf dem Transport- fahrzeug sichern. CMS-I-00000450 MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 254: Anhang

    380 Nm 290 Nm 405 Nm 485 Nm 27 mm M18x1,5 325 Nm 460 Nm 550 Nm 410 Nm 580 Nm 690 Nm 30 mm M20x1,5 460 Nm 640 Nm 770 Nm MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 255: Mitgeltende Dokumente

    112 Nm 4,9 Nm 174 Nm 8,4 Nm 242 Nm 20,4 Nm 342 Nm 40,7 Nm 470 Nm 70,5 Nm 589 Nm 12.2 Mitgeltende Dokumente CMS-T-00001756-C.1 Betriebsanleitung des Traktors Betriebsanleitung ISOBUS-Software Betriebsanleitung Bedienterminal MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 256: Verzeichnisse

    Maschine be- zeichnet. Traktor In dieser Betriebsanleitung wird durchgängig die Be- nennung Traktor verwendet, auch für andere landwirt- schaftliche Zugmaschinen. An den Traktor werden Maschinen angebaut oder angehängt. MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...

  • Seite 257: Stichwortverzeichnis

    Ansaugkorb reinigen Bestimmungsgemäße Verwendung Antriebswelle konservieren Anziehmoment prüfen Fahrwerksverbindung Dokumente Radarsensorschrauben Drehbaren Spurlockerer Radschrauben für den Einsatz vorbereiten Rahmenverbindung parken Scharverbindung Druckluftgebläse Arbeitsgeschwindigkeit ermitteln Düngerapplikationspunkt einstellen Arbeitsstellungssensor anpassen Düngerausstattung Befüllschnecke Düngerbehälter FerTeC Twin-Schar MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 258 Schneidscheiben prüfen und ersetzen Frontballastierung Kalibrieren berechnen Elektrisch angetriebene Düngerdosierung Füllstand im Vereinzelungsgehäuse zu hoch 177, 241 Mechanisch angetriebene Düngerdosierung Furchenformer KalibrierKit wechseln Kettenöl Klutenräumer einstellen Gebläsedrehzahl über Hydraulik einstellen Komfort-Hydraulik mit ISOBUS bedienen MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 259 Traktormitte berechnen Spuranreißerlänge für die Markierung in der Traktorspur berechnen Nutzlast Spurlockerer auf Spurweite einstellen berechnen Maschine für die Straßenfahrt vorbereiten Maschine anheben Maschine heben Oberlenkerbolzen prüfen Maschine im Überblick Optogeber reinigen MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 260 175, 239 Saatreihe demontieren Schutzvorrichtungen Demontageempfehlung Düngerdosierantrieb Energieversorgung trennen Transportsicherung Hydraulikversorgung anpassen Luft- und Düngerversorgung am am Vertei- Sonderausstattungen lerkopf trennen Luft- und Düngerversorgung am Heckbehäl- Spannungsversorgung ter trennen abkuppeln PreTeC-Mulchsaatschar demontieren ankuppeln MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 261 FerTeC Twin-Schar Aufbau Getriebeöl Beschreibung der Warnbilder Kettenöl Position der Warnbilder Leistungsmerkmale des Traktors Wartung Mikrogranulatdosierung Ansaugkorb reinigen PreTeC-Mulchsaatschar Befüllschnecke reinigen Reihenabstände Düngerbehälter reinigen Saatgutdosierung Gebläseläufer reinigen Schmierstoffe Optogeber reinigen Seriennummer Vereinzelung reinigen MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
  • Seite 262 13 | Verzeichnisse Stichwortverzeichnis Zustreicherscheiben Prüfen und ersetzen am PreTeC-Mulchsaat- schar Zyklonabscheider reinigen MG6967-DE-DE | E.1 | 26.09.2022 | © AMAZONE...
