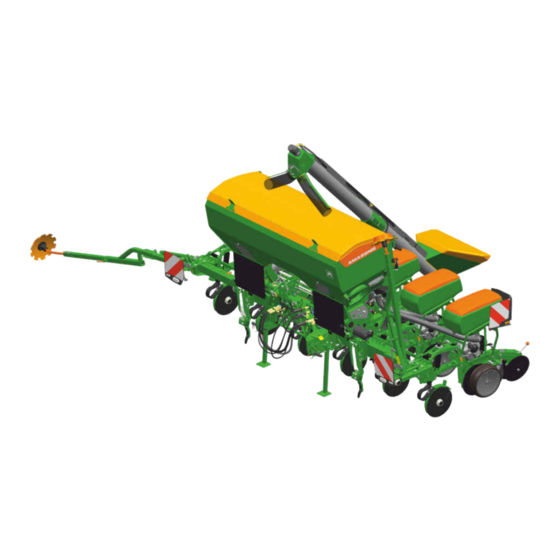

Amazone Precea 4500-2 Originalbetriebsanleitung

Amazone Precea 4500-2 Originalbetriebsanleitung

Anbau-einzelkorn-sämaschine
Vorschau ausblenden Andere Handbücher für Precea 4500-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung
Anbau-Einzelkorn-Sämaschine
Precea 4500-2
Precea 4500-2CC
Precea 4500-2FCC
SmartLearning
www.amazone.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone Precea 4500-2

Inhaltszusammenfassung für Amazone Precea 4500-2

  • Seite 1 Originalbetriebsanleitung Anbau-Einzelkorn-Sämaschine Precea 4500-2 Precea 4500-2CC Precea 4500-2FCC SmartLearning www.amazone.de...
  • Seite 2 Tragen Sie hier die Identifikationsdaten der Maschine ein. Die Identifikationsdaten finden Sie auf dem Typenschild.

  • Seite 3: Inhaltsverzeichnis

    Schutzvorrichtungen 4.4.1 Gelenkwellenschutz 5 Technische Daten 4.4.2 Düngerdosierantrieb Seriennummer 4.4.3 Transportsicherung Abmessungen Warnbilder Zulässige Nutzlast 4.5.1 Position der Warnbilder Dosierung 4.5.2 Aufbau der Warnbilder 5.4.1 Saatgutdosierung 4.5.3 Beschreibung der Warnbilder 5.4.2 Düngerdosierung MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 4 Maschine für die Straßenfahrt 6.4.9 3-Punkt-Anbaurahmen ankuppeln vorbereiten 6.4.10 Stützfüße hochstellen 6.6.1 Spuranreißer einklappen 6.4.11 Einsatz ohne Frontbehälter 6.6.2 Maschine anheben Maschine für den Einsatz 6.6.3 Maschinenausleger teleskopieren vorbereiten 6.5.1 Maschinenausleger teleskopieren 6.5.2 Arbeitsstellungssensor anpassen MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 5 10 Maschine instand halten 10.1.29 Spurlockererschar prüfen 10.2 Maschine schmieren 10.1 Maschine warten 10.2.1 Schmierstellenübersicht 10.1.1 Wartungsplan 10.3 Rollenketten schmieren 10.1.2 Schneidscheiben am PreTeC- Mulchsaatschar prüfen und ersetzen 200 10.3.1 Rollenkette im vorlaufenden Radantrieb schmieren MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 6 Düngerdosierantrieb schmieren 10.3.6 Rollenkette am elektrischen Rührwellenantrieb schmieren 10.4 Maschine reinigen 11 Maschine verladen 11.1 Maschine heben 11.2 Maschine verzurren 12 Anhang 12.1 Schraubenanziehmomente 12.2 Mitgeltende Dokumente 13 Verzeichnisse 13.1 Glossar 13.2 Stichwortverzeichnis MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 7: Zu Dieser Betriebsanleitung

    Verlust von Körperteilen oder Tod. WARNUNG Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko für schwerste Körper- verletzung oder Tod. VORSICHT Kennzeichnet eine Gefährdung mit gerin- gem Risiko für leichte oder mittelschwere Körperverletzungen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 8: Zu Dieser Betriebsanleitung Verwendete Darstellungen

    Beispiel: 1. Handlungsanweisung 1 2. Handlungsanweisung 2 1.1.3.1 Handlungsanweisungen und Reaktionen CMS-T-005678-B.1 Reaktionen auf Handlungsanweisungen sind durch einen Pfeil markiert. Beispiel: 1. Handlungsanweisung 1 Reaktion auf Handlungsanweisung 1 2. Handlungsanweisung 2 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 9: Aufzählungen

    Reihenfolge befolgt werden müssen, werden in Lis- tenform mit Pfeilen dargestellt. Beispiel: Handlungsanweisung Handlungsanweisung Handlungsanweisung 1.1.4 Aufzählungen CMS-T-000024-A.1 Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt. Beispiel: Punkt 1 Punkt 2 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 10: Positionszahlen In Abbildungen

    Mit Ihren Verbesserungsvorschlägen helfen Sie mit, Postfach 51 eine immer benutzerfreundlichere Betriebsanleitung D-49202 Hasbergen zu gestalten. Senden Sie uns Ihre Vorschläge bitte per Brief, Fax oder E-Mail. Fax: +49 (0) 5405 501-234 E-Mail: td@amazone.de MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 11: Sicherheit Und Verantwortung

    2.1.2.1.1 Anforderungen an alle Personen, die mit der Maschine arbeiten CMS-T-00002310-A.1 Wenn die Maschine unsachgemäß verwendet wird, können Personen verletzt oder getötet wer- den. Um Unfälle durch unsachgemäße Verwen- dung zu vermeiden, muss jede Person, die mit MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 12: Sicherheit Und Verantwortung Grundlegende Sicherheitshinweise

    Landwirte sind mit der Arbeit mit Landmaschinen grundsätzlich vertraut und unterweisen bei Bedarf landwirtschaftliche Hilfskräfte in der Benutzung der Landmaschinen. Sie können einzelne, einfache In- standsetzungen und Wartungsarbeiten an Landma- schinen selbst ausführen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 13: Landwirtschaftliche Hilfskraft

    Mitfahrende Personen können durch Maschinenbewegungen fallen, überrollt und schwer verletzt oder getötet werden. Heraufgeschleuderte Gegenstände können mitfahrende Personen treffen und verletzen. Lassen Sie Personen nie auf der Maschine mitfahren. Lassen Sie nie Personen auf die fahrende Maschine aufsteigen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 14: Gefahr Für Kinder

    Wenn die technischen Grenzwerte der Maschine nicht eingehalten sind, können Unfälle verursacht und Personen schwer verletzt oder getötet werden. Außerdem kann die Maschine beschädigt werden. Die technischen Grenzwerte stehen in den technischen Daten. Halten Sie die technischen Grenzwerte ein. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 15: Persönliche Schutzausrüstung

    Sicherheitsausstattung der Maschine. Fehlende Warnbilder erhöhen das Risiko von schweren und tödlichen Verletzungen für Personen. Reinigen Sie verschmutzte Warnbilder. Erneuern Sie beschädigte und unkenntlich gewordene Warnbilder sofort. Versehen Sie Ersatzteile mit den vorgesehenen Warnbildern. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 16: Gefahren Kennen Und Vermeiden

    Sie das Drucksystem von einer qualifizierten Fachwerkstatt prüfen. Spüren Sie Leckagen nie mit der bloßen Hand auf. Halten Sie Körper und Gesicht fern von Leckagen. Wenn Flüssigkeiten in den Körper eingedrungen sind, suchen Sie sofort einen Arzt auf. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 17: Gefahrenbereiche

    Wenn Personen den Gefahrenbereich betre- ten, schalten Sie Motoren und Antriebe sofort aus. Bevor Sie im Gefahrenbereich der Maschine arbeiten, CMS-I-00005448 sichern Sie Traktor und Maschine. Dies gilt auch für kurzzeitige Kontrollarbeiten. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 18: Sicheres Arbeiten Und Sicherer Umgang Mit Der Maschine

    Kuppeln und transportieren Sie die Maschine nur mit geeigneten Traktoren. Wenn die Maschine an den Traktor angekuppelt wird, achten Sie darauf, dass die Verbindungseinrichtung des Traktors den Anforderungen der Maschine entspricht. Kuppeln Sie die Maschine vorschriftsmäßig an den Traktor. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 19: Fahrsicherheit

    Straßenverkehr die Folge sein. Prüfen Sie die Beleuchtung und Kenntlichmachung für die Straßenfahrt auf Funktion. Entfernen Sie grobe Verschmutzungen von der Maschine. Befolgen Sie die Anweisungen im Kapitel "Maschine für die Straßenfahrt vorbereiten". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 20: Sichere Wartung Und Änderung

    Lassen Sie bauliche Änderungen und Erweiterungen nur von einer qualifizierten Fachwerkstatt vorneh- men. Damit die Betriebserlaubnis nach nationalen und internationalen Vorschriften ihre Gültigkeit be- hält, stellen Sie sicher, dass die Fachwerkstatt nur die von AMAZONE freigegebenen Umbauteile, Ersatztei- le und Sonderausstattungen verwendet. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 21: Arbeiten An Der Maschine

    Ziehen Sie den Zündschlüssel ab und führen Sie diesen mit sich. Ziehen Sie den Schlüssel des Batterietrennschalters ab. Warten Sie ab, bis nachlaufende Teile zum Stillstand gekommen und heiße Teile abgekühlt sind. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 22 Verweilen Sie nie unter angehobenen Maschinenteilen. Wenn Sie an oder unter angehobenen Maschinenteilen Arbeiten durchführen müssen, senken Sie die Maschinenteile ab oder sichern Sie die angehobenen Maschinenteile mit mechanischer Abstützvorrichtung oder hydraulischer Absperrvorrichtung. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 23: Sonderausstattungen Und Ersatzteile

    Sonderausstattungen, Zubehör und Ersatzteile, die nicht den Anforderungen von AMAZONE entsprechen, können die Betriebssicherheit der Maschine beeinträchtigen und Unfälle verursachen. Verwenden Sie nur Originalteile oder Teile, die den Anforderungen von AMAZONE entsprechen. Wenn Sie Fragen zu Sonderausstattung, Zubehör oder Ersatzteilen haben, kontaktieren Sie Ihren Händler oder AMAZONE.

  • Seite 24: Sicherheit Und Verantwortung Sicherheitsroutinen

    Sie die Schutzvorrichtungen von einer qualifizierten Fachwerkstatt prüfen. Achten Sie darauf, dass vor jeder Tätigkeit an der Maschine die Schutzvorrichtungen ordnungsgemäß montiert und funktionsfähig sind. Erneuern Sie beschädigte Schutzvorrichtungen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 25 Verwenden Sie beim Aufsteigen und Absteigen nie Bedienelemente als Handgriff. Durch versehentli- ches Betätigen von Bedienelementen können Funktionen ungewollt betätigt werden, die eine Gefahr bringen. Springen Sie beim Absteigen nie von der Maschine. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 26: Bestimmungsgemäße Verwendung

    NE angefordert werden. Andere Verwendungen als unter bestimmungsge- mäße Verwendung aufgeführt gelten als nicht be- stimmungsgemäß. Für Schäden, die aus nicht be- stimmungsgemäßer Verwendung resultieren, haf- tet nicht der Hersteller, sondern ausschließlich der Betreiber. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 27: Produktbeschreibung

    4 | Produktbeschreibung Produktbeschreibung CMS-T-00001757-H.1 4.1 Maschine im Überblick CMS-T-00001763-C.1 CMS-I-00001992 Precea 4500-2CC Beleuchtung und Kenntlichmachung für die Stra- Ladesteg ßenfahrt Befüllschnecke Säaggregat Fahrwerk Düngerschar SmartCenter Ablagefach für Falteimer und Waage 10 Ansaugkörbe Druckluftgebläse MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 28: Produktbeschreibung Maschine Im Überblick

    Maschine im Überblick CMS-I-00002088 Precea 4500-2CC Düngerbefüllschnecke Beleuchtung und Kenntlichmachung für die Stra- ßenfahrt Ablagefach für Falteimer und Waage Spurlockerer Abstellstützen 3-Punkt-Anbaurahmen Rahmenballastierung Behälter für Maschinenunterlagen und weitere Hilfsmittel 10 Düngerbehälter Spuranreißer MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 29 4 | Produktbeschreibung Maschine im Überblick CMS-I-00003903 Precea 4500-2 Rahmenprofil Spurlockerer Schlauchgarderobe 3-Punkt-Anbaurahmen Rahmenballastierung Abstellstützen Ablagefach für Falteimer und Waage Beleuchtung und Kenntlichmachung für die Stra- ßenfahrt MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 30: Produktbeschreibung Funktion Der Maschine

    Je nach Anforderung kann die Maschine mit Sonder- ausstattungen ausgerüstet sein. Alternativ kann der Dünger auch in einem Frontanbaubehälter mitgeführt werden. Ein Schlauchpaket verbindet den Frontan- baubehälter mit der Maschine im Heckanbau. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 31: Sonderausstattungen

    Düngerausstattung Befüllschnecke Spuranreißer Elektronische Überwachung und Bedienung Rahmenballastierung Beleuchtung Mikrogranulatstreuer Multitablage-Tester Fahrwerk vor oder zwischen den Saatreihen Hydraulische Verschiebefahrgasse Hydraulisches Schardrucksystem Aufstandskraftregelung Kalibrierkit 4.4 Schutzvorrichtungen CMS-T-00001764-B.1 4.4.1 Gelenkwellenschutz CMS-T-00002011-A.1 Gelenkwellen-Schutztopf Gelenkwellenschutz CMS-I-00001936 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 32: Produktbeschreibung Schutzvorrichtungen

    Zum Schutz vor Verletzungen sind die Schutzgitter mit Verriegelungen 1 versehen. 4.4.2.2 Elektrischer Dosierantrieb CMS-T-00002014-A.1 Antriebsschutz Elektrischer Dosierantrieb 4.4.3 Transportsicherung CMS-T-00002015-A.1 Die Transportsicherung 1 verhindert, dass die hyd- raulisch teleskopierbaren Rahmenteile versehentlich ausfahren. CMS-I-00001939 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 33: Warnbilder

    4 | Produktbeschreibung Warnbilder 4.5 Warnbilder CMS-T-00001765-D.1 4.5.1 Position der Warnbilder CMS-T-00001766-C.1 CMS-I-00002031 CMS-I-00002255 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 34: Produktbeschreibung Warnbilder

    4 | Produktbeschreibung Warnbilder CMS-I-00003976 CMS-I-00003975 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 35: Aufbau Der Warnbilder

    Stellen Sie sicher, dass sich keine Personen im Gefahrenbereich befinden. MD082 Sturzgefahr von Trittflächen und Plattformen Lassen Sie nie Personen auf der Maschine mit- fahren. Lassen Sie nie Personen auf die fahrende Ma- schine aufsteigen. CMS-I-000081 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 36 Beachten Sie, dass die Spannung auch bei zu geringem Abstand überschlagen kann. MD095 Unfallgefahr durch Nichtbeachten der Hinweise in der Betriebsanleitung Bevor Sie an oder mit der Maschine arbeiten, le- sen und verstehen Sie die Betriebsanleitung. CMS-I-000138 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 37 Traktor und Maschine. Betätigen Sie die Traktorhydraulik nur von dem vorgesehenen Arbeitsplatz. CMS-I-000139 MD100 Unfallgefahr durch unsachgemäß angebrachte Anschlagmittel Bringen Sie die Anschlagmittel nur an den ge- kennzeichneten Stellen an. CMS-I-000089 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 38 CMS-I-00004027 MD155 Unfallgefahr und Maschinenschäden beim Trans- port der unsachgemäß gesicherten Maschine Bringen Sie die Zurrgurte für den Transport der Maschine nur an den gekennzeichneten Zurr- punkten an. CMS-I-00000450 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 39: Produktbeschreibung Typenschild An Der Maschine

    Saatgutkorn an den Vereinzelungs- scheiben haften bleibt. Angetrieben wird das Gebläse CMS-I-00001943 je nach Ausstattung von der Traktorzapfwelle oder einem Hydraulikmotor. Der Überdruck wird über die Gebläsedrehzahl eingestellt. Der Überdruck wird je MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 40: Variabel Teleskopieren

    Je nach Ausstattung der Maschine wird die Drehzahl der Vereinzelungsscheiben im mechani- schen Verstellgetriebe oder im Bedienterminal einge- stellt. Jede Kornvereinzelung verfügt über einen eige- nen Saatgutbehälter. Das Saatgut fließt durch die Zu- lauföffnung in die Kornvereinzelung. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 41: Produktbeschreibung Kornvereinzelung

    Saatgut auf. Die Kennzeichnung der Ver- einzelungsscheiben gibt Auskunft über die Anzahl der Bohrungen 3 und den Bohrungsdurchmesser der Vereinzelungsscheibe. Das Auswerferrad 4 löst ver- klemmtes Saatgut und sorgt für eine saubere Verein- zelungsscheiben. CMS-I-00001947 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 42: Produktbeschreibung Pretec-Mulchsaatschar

    Je nach Ausstattung der Maschine lässt sich der Dün- gerapplikationspunkt mit einer Weiche 3 umschal- ten. So kann der Dünger in die Düngerfurche 2 oder in das Saatband 1 appliziert werden. Die Abluft 4 wird bodennah abgeleitet. CMS-I-00007255 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 43: Tiefenführungsrollen

    Fangrolle das Saatgutkorn in den Furchengrund. Der Furchenformer und die Fangrolle müssen an die Einsatzbedingungen angepasst werden. CMS-I-00001955 4.11 Düngerbehälter CMS-T-00001985-C.1 Der Düngerbehälter beinhaltet je nach Maschine oder Konfiguration 950 oder 1250 Liter. Die Düngerdosie- MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 44: Produktbeschreibung Fertec Twin-Schar

    Die FerTeC Twin-Schare werden auf gepflügten Bö- den oder für die Mulchsaat verwendet. Die Düngerab- lagetiefe ist einstellbar. Der Abstand zum Säschar ist durch die Scharaufnahme vorgegeben. Der Abstand beträgt 60 mm. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 45: Produktbeschreibung Befüllschnecke

    Düngerschardruckfeder Scharaufnahme CMS-I-00001963 Schneidscheiben Koppelstange, gefedert Einstellvorrichtung CMS-I-00003934 Flüssigdüngeranschluss Flüssigdüngerauslauf CMS-I-00002728 4.13 Befüllschnecke CMS-T-00001986-B.1 Mit der Befüllschnecke wird der Befüllvorgang des Düngerbehälters erleichtert. Die Befüllschnecke wird über das Hydrauliksystem des Traktors angetrieben. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 46: Produktbeschreibung Mikrogranulatstreuer

    Insektizid, Schneckenkorn oder Mikrodünger ausgebracht. Abhängig vom Wirkstoff wird das Aus- bringgut in die Säfurche, in die schließende Säfurche oder auf die geschlossene Säfurche appliziert. Mikrogranulatstreuer Mikrogranulatdosierer Bodenklappe Antrieb Schließschieber Mikrogranulatbehälter Behälterdeckel CMS-I-00002590 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 47 Applikation in die schließende Säfurche, für Schneckenkornanwendungen. Applikation in die Säfurche, für Insektizid- oder Mikrodüngeranwendungen. CMS-I-00003850 PreTeC-Schar ohne Zustreicher Applikation auf die Bodenoberfläche, für Schne- ckenkorn- oder Herbizidanwendungen. Applikation in die Säfurche, für Insektizid- oder Mikrodüngeranwendungen. CMS-I-00003849 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 48: Produktbeschreibung Beleuchtung

    4.15.1 Beleuchtung und Kenntlichmachung für die Straßenfahrt CMS-T-00001768-B.1 Beleuchtung nach hinten Warntafeln Fahrtrichtungsanzeiger Schlussleuchten und Bremsleuchten Rote Rückstrahler Gelbe Rückstrahler Seitliche Warntafeln CMS-I-00001977 HINWEIS Je nach nationalen Vorschriften. Beleuchtung nach vorn Warntafeln Begrenzungsleuchten Weiße Rückstrahler Gelbe Rückstrahler CMS-I-00001979 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 49: Arbeitsbeleuchtung

    4.16 Elektronische Überwachung und Bedienung CMS-T-00001777-C.1 4.16.1 Radarsensor CMS-T-00001778-B.1 Der Radarsensor erfasst bei elektrischen Antrieben die Arbeitsgeschwindigkeit. Aus der Arbeitsgeschwin- digkeit wird die bearbeitete Fläche und die erforderli- che Drehzahl der Dosierantriebe ermittelt. CMS-I-00002221 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 50: Produktbeschreibung Elektronische Überwachung Und Bedienung

    In Verbindung mit SmartControl werden die Abstreifer automatisch gesteuert. Anhand der Optogeberüber- wachung werden Fehlstellen oder Doppelbelegungen erkannt und die Abstreiferposition wird angepasst. Damit werden Fehlstellen und Doppelstellen automa- tisch reduziert. CMS-I-00001917 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 51: Gewindepack

    Im KalibrierKit ist Folgendes enthalten: Falteimer Zugwaage CMS-I-00005274 4.19 TwinTerminal CMS-T-00004156-B.1 Mit dem TwinTerminal können folgende Funktionen ausgeführt werden: Ausbringmenge kalibrieren Maschine entleeren Kommunikation mit dem Bedienterminal Kalibrierparameter eingeben Aufgefangene Saagutmenge eingeben CMS-I-00003079 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 52: Technische Daten

    4,2 m bis 4,8 m vom Reihenabstand Variabel teleskopiert 2,7 m bis 4,8 m 2,7 m bis 4,8 m Kurzer Anbaurahmen 80 cm 80 cm Schwerpunktabstand,ab- hängig von Ausstattung Langer Anbaurahmen 1,08 m 1,08 m MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 53: Technische Daten Zulässige Nutzlast

    ≤ 55 1/min, abhängig von der Fahr- Mechanischer Antrieb, nachlaufend 4,6 cm bis 37,7 cm geschwindigkeit ≤ 55 1/min, abhängig von der Fahr- Mechanischer Antrieb, vorlaufend 2,3 cm bis 37,7 cm geschwindigkeit Saatgutbehälter 55 l/70 l MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 54: Düngerdosierung

    Dosiergut. Die maximale Ausbringmenge bezieht sich auf eine Arbeitsgeschwindigkeit von 15 km/h. Die Ausbringmenge kann bei einem elektrischen Antrieb über die Fahrgeschwindigkeit angepasst werden. Applikation Applikationspunkt maximale Ausbringmenge Mikrodünger Saatband 35 kg/ha Mikrogranulatbehälter 17 l MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 55: Schare

    Wird über das PreTeC-Mulchsaat- 200 kg 3 cm bis 12 cm koppelt schar eingestellt. 5.6 Reihenabstände CMS-T-00002366-E.1 HINWEIS Ein nachträglicher Umbau der Reihenzahl ist möglich. Für weitere Informationen kontaktieren Sie ihre Fachwerkstatt. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 56: Anbaukategorie

    50 cm 3,5 m alle Reihen im Einsatz 5.7 Anbaukategorie CMS-T-00002368-A.1 3-Punkt-Anbaurahmen Kategorie 2 und Kategorie 3N 5.8 Arbeitsgeschwindigkeit CMS-T-00002367-D.1 HINWEIS Hohe Ausbringmengen können dazu führen, dass die maximale Arbeitsgeschwindigkeit nicht erreicht wird. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 57: Leistungsmerkmale Des Traktors

    Der arbeitsplatzbezogene Emissionsschalldruckpegel ist geringer als 70 dB(A), gemessen im Betriebszu- stand bei geschlossener Kabine am Ohr des Traktor- fahrers. Die Höhe des Emissionsschalldruckpegels ist im We- sentlichen vom verwendeten Fahrzeug abhängig. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 58: Befahrbare Hangneigung

    Beacon 2 SHELL Retinax A 5.13 Getriebeöl CMS-T-00003834-B.1 Hersteller Getriebeöl WINTERSHALL Wintal UG22 WTL-HM, werkseitig FUCHS Renolin MR5 VG22 5.14 Kettenöl CMS-T-00005469-B.1 Kettenöl Nicht verseifbares Kettenöl auf Mineralölbasis nach IS0 VG 68 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 59: Maschine Vorbereiten

    Gewichte Hinterachslast des betriebsbereiten Traktors ohne Anbau- maschine oder Gewichte Gesamtgewicht der Frontanbaumaschine oder Frontge- wicht Zulässiges Gesamtgewicht der Heckanbaumaschine oder Heckgewicht Abstand zwischen Schwerpunkt Frontanbaumaschine oder Frontgewicht und Vorderachsmitte MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 60 G c d T b 0,2 T b Vmin Vmin Vmin CMS-I-00000513 2. Tatsächliche Vorderachslast berechnen. × × - × G a b T b G c + d Vtat Vtat Vtat CMS-I-00000516 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 61 Lasten kleiner oder gleich den zulässigen Lasten sind. Zulässiger Wert Tatsächlicher Reifentragfähig- laut Betriebsan- Wert laut Berech- keit für zwei leitung des Trak- nung Traktorreifen tors ≤ Minimale Frontballastierung ≤ Gesamtgewicht ≤ ≤ Vorderachslast ≤ ≤ Hinterachslast MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 62: 3-Punkt-Anbaurahmen Anpassen

    36,6 mm CMS-I-00001817 Oberlenkerbolzen 1 und Unterlenkerstufenbol- zen 2 der Anbaukategorie 3 montieren. 6.3 Gelenkwelle vorbereiten CMS-T-00005128-A.1 1. Länge der Gelenkwelle von einer Fachwerkstatt anpassen lassen. 2. Gelenkwelle von einer Fachwerkstatt montieren lassen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 63: Maschine Kuppeln

    4 mit dem Schlauchpaket verbin- den. 6.4.2 Versorgungsleitungen an Fronttank ankuppeln CMS-T-00010803-A.1 1. Stecker der ISOBUS-Leitung 1 mit dem Front- tank verbinden. 2. Versorgungsleitungen 2 mit den Förderschläu- chen des Fronttanks verbinden. CMS-I-00007399 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 64: Kugelhülsen Unterlenker Anbringen

    6.4.4 Kügelhülsen Oberlenker anbringen CMS-T-00002087-A.1 6.4.4.1 Kugelhülse Oberlenker für Anbaukategorie 2 anbringen CMS-T-00002086-A.1 1. Oberlenkerbolzen 1 zusammen mit der Kugel- hülse 2 in die unteren Bohrungen stecken. 2. Oberlenkerbolzen 1 mit Klappstecker 3 si- chern. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 65: Kugelhülse Oberlenker Für Anbaukategorie 3 Anbringen

    Hydraulikfunktionen der Druckleitung eines Traktorsteuergeräts zugeordnet. Zu den Markierungen sind Folien an die Maschine geklebt, welche die entsprechenden Hydraulikfunktio- nen verdeutlichen. Je nach Hydraulikfunktion wird das Traktorsteuergerät CMS-I-00000121 in unterschiedlichen Betätigungsarten verwendet: MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 66 über die Maschinen-Software oder über Comfort Click 1 getätigt. Kennzeichnung Funktion Traktorsteuergerät Ausfahren Grün Ausleger doppeltwirkend Einfahren Gelb Spuranreißer Heben einfachwirkend Erhöhen Blau Rahmenballastierung doppeltwirkend Verringern Natur Befüllschnecke Einschalten einfachwirkend Gebläsehydraulikmotor Einschalten einfachwirkend Druckentlastung über drucklosen Rücklauf. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 67 Kuppeln Sie den drucklosen Hydrauliköl- rücklauf korrekt. Montieren Sie die mitgelieferte Kupplungs- muffe an den drucklosen Hydraulikölrück- lauf. 1. Hydraulik zwischen Traktor und Maschine mit dem Traktorsteuergerät drucklos machen. 2. Hydraulikstecker reinigen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 68: Isobus Oder Bediencomputer Ankuppeln

    CMS-I-00006891 6.4.8 Spannungsversorgung ankuppeln CMS-T-00001399-F.1 1. Stecker 1 für Spannungsversorgung einstecken. 2. Spannungsversorgungskabel mit ausreichender Bewegungsfreiheit und ohne Scheuerstellen oder Klemmstellen verlegen. 3. Beleuchtung an der Maschine auf Funktion prü- fen. CMS-I-00001048 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 69: 3-Punkt-Anbaurahmen Ankuppeln

    4. Prüfen, ob Oberlenker-Fanghaken 3 und Unter- lenker-Fanghaken 4 korrekt verriegelt sind. CMS-I-00001225 6.4.10 Stützfüße hochstellen CMS-T-00001838-A.1 Um die Stützfüße zu entlasten, Maschine anheben. 2. Federstecker 1 ziehen. 3. Stützfuß festhalten. 4. Bolzen 2 entfernen. CMS-I-00002003 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 70: Einsatz Ohne Frontbehälter

    9. Vorgang bei zweitem Stützfuß wiederholen. CMS-I-00002002 6.4.11 Einsatz ohne Frontbehälter CMS-T-00008281-A.1 Wenn die Maschine ohne Frontbehälter einge- setzt werden soll, Abschlusswiderstand 1 an das Signalkabel 2 für den Frontbehälter montieren. CMS-I-00005657 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 71: Maschine Für Den Einsatz Vorbereiten

    Förderschläuche zu den Düngerscharen nicht durchhängen. Wenn die Förderschläuche durchhängen, Düngerschläuche fixieren. Wenn die Maschinenausleger die Endlage er- reicht haben, Zugseil lösen und Traktorsteuergerät "grün" in Neutralstellung bringen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 72: Arbeitsstellungssensor Anpassen

    Saatgut und Saatgutbehälter frei von Fremd- körpern Saatgut ist trocken und klebt nicht WICHTIG Undichte Vorratsbehälter führen zu einer fehlerhaften Ablage Betreten Sie nicht die Vorratsbehälter-De- ckel. Halten Sie die Deckeldichtung und Dicht- fläche sauber. CMS-I-00001886 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 73: Düngerbehälter Befüllen

    6.5.4.1 Düngerbehälter über den Ladesteg befüllen CMS-T-00001911-D.1 HINWEIS Schutz- und Funktionsgitter im Düngerbehälter sind geschlossen. Nur ein geschlossenes Schutz- und Funktionsgitter verhindert, dass Düngerklum- pen und/oder Fremdkörper in den Düngerbehälter gelangen und die Dosierung verstopfen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 74: Düngerbehälter Mit Der Klappbaren Befüllschnecke Befüllen

    6.5.4.2 Düngerbehälter mit der klappbaren Befüllschnecke befüllen CMS-T-00011012-A.1 HINWEIS Schutz- und Funktionsgitter im Düngerbehälter sind geschlossen. Nur ein geschlossenes Schutz- und Funktionsgitter verhindert, dass Düngerklum- pen und/oder Fremdkörper in den Düngerbehälter gelangen und die Dosierung verstopfen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 75 5. Den Bedienhebel loslassen. Befüllschnecke ist in der gewünschten Position arretiert. CMS-I-00003949 6. Abdeckplane 1 vom Einfülltrichter öffnen. 7. Einfüllrutsche 2 herausschwenken. 8. Rückstände oder Fremdkörper aus dem Einfüll- trichter entfernen. CMS-I-00001894 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 76: Düngerbehälter Mit Der Befüllschnecke Befüllen

    6.5.4.3 Düngerbehälter mit der Befüllschnecke befüllen CMS-T-00001912-C.1 HINWEIS Schutz- und Funktionsgitter im Düngerbehälter sind geschlossen. Nur ein geschlossenes Schutz- und Funktionsgitter verhindert, dass Düngerklum- pen und/oder Fremdkörper in den Düngerbehälter gelangen und die Dosierung verstopfen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 77 7. Füllstand über die Kontrollfenster überwachen. CMS-I-00001895 Wenn der Füllstand über die Kontrollfenster- kante steigt, Befüllschneckendrehzahl mit dem Kugelhahn 2 reduzieren. Wenn der Düngerbehälter gefüllt ist, Befüllschnecken mit dem Kugelhahn langsam ausschalten. 10. Traktorsteuergerät "natur" ausschalten. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 78: Mikrogranulatstreuer Für Den Einsatz Vorbereiten

    Halten Sie die Deckeldichtung und Dicht- fläche sauber. 1. Sicherungen 2 öffnen. 2. Behälterdeckel 3 nach unten drücken. CMS-I-00002595 3. Verschluss 1 entriegeln. 4. Behälterdeckel 1 öffnen. 5. Mikrogranulatbehälter befüllen. CMS-I-00002598 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 79: Dosierwalze Tauschen

    CMS-I-00002596 6.5.5.2 Dosierwalze tauschen CMS-T-00003598-D.1 1. Schließschieber 1 in die untere Position stellen. CMS-I-00002586 2. Entriegelwerkzeug 2 in Dosiererabdeckung 1 stecken. 3. Dosiererabdeckung am Dosiergehäuse 3 entrie- geln. 4. Dosiererabdeckung öffnen. CMS-I-00002582 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 80 4 cm³ 20 kg/ha Dosierrad Schnecken- 2 kg/ha bis CMS-I-00002583 silbergrau 3 cm³ korn 10 kg/ha 10 kg/ha Dosierrad Mikrodün- grün 12 cm³ 35 kg/ha 10. Gewünschte Dosierwalze in den Walzenkäfig ein- setzen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 81 CMS-I-00002585 6.5.5.3 Applikationspunkt ändern CMS-T-00003633-C.1 PreTeC-Mulchsaatschar mit Zustreicher Applikation in die schließende Säfurche, wahl- weise mit gezieltem Auslauf oder Diffusor. Applikation in die Säfurche, wahlweise mit ge- zieltem Auslauf oder Diffusor. CMS-I-00002579 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 82: Diffusorwinkel Einstellen

    1. Schrauben 1 lösen. 2. Diffusor 2 in die gewünschte Position bringen. oder Kann die gewünschte Position nicht eingestellt werden, Schrauben 3 lösen. 3. Diffusor in die gewünschte Position bringen. 4. Schrauben anziehen. CMS-I-00002837 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 83: Einstellparameter Ermitteln

    16 mm 16 mm 16 mm 16 mm 5 mbar Opal- 45 mbar ± Kürbis 4 mm F / G Grün 20 mm 20 mm 20 mm 16 mm grün 5 mbar MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 84 Die Schließschieberposition und Gebläsedrücke sind Richtwerte. Nach kurzer Fahrt die Kornabla- ge prüfen. 1. Einstellparameter der Tabelle entnehmen. Um die Kornvereinzelung einzustellen, siehe "Kornvereinzelung einstellen". Um das PreTeC-Schar einzustellen, siehe "PreTeC-Schar einstellen". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 85: Gebläsedrehzahl Einstellen

    35 mbar ± 5 mbar Mais, Soja oder Ackerbohne 45 mbar ± 5 mbar Um den Gebläsedruck zu korrigieren, Traktorzapfwellen-Drehzahl anpassen. Um den Gebläsedruck zu überwachen, siehe Betriebsanleitung ISOBUS. oder Gebläsedruck am Manometer ablesen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 86: Gebläsedrehzahl Über Hydraulik Einstellen

    Um den Gebläsedruck zu korrigieren, Ölmenge am Steuergerät des Traktors einstellen. Um das Gebläse zu überwachen, siehe Betriebsanleitung ISOBUS "Gebläsedreh- zahlüberwachung einrichten" oder siehe Betriebsanleitung Bediencomputer "Geblä- sedrehzahlüberwachung einrichten" oder Gebläsedruck am Manometer ablesen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 87: Spuranreißer Für Den Einsatz Vorbereiten

    Die Spuranreißer sind in der Länge und im Anstellwinkel einstellbar. Die Spuranreißerlänge L beschreibt den Abstand zwischen der Maschinenmitte bis zur Aufstandsfläche der Spuranreißerscheibe in der Traktormitte. HINWEIS 6,4 m Arbeitbreite kann nur in der Traktorspur markiert werden. CMS-I-00001215 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 88: Markierung In Der Traktorspur

    Anschlussfahren nach dem Wenden im Vorge- wende. Die Spuranreißer sind in der Länge und im Anstellwinkel einstellbar. Die Spuranreißerlänge L beschreibt den Abstand zwischen der Maschinenmitte bis zur Aufstandsfläche der Spuranreißerscheibe in der Traktorspur. CMS-I-00001216 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 89: Spuranreißer Einstellen

    Spuranreißer abgesteckt wird. CMS-I-00003876 1. Spuranreißer ausklappen. 2. Absteckbolzen 1 entriegeln. 3. Spuranreißerausleger 2 in die gewünschte Posi- tion schieben. 4. Spuranreißerausleger mit dem Absteckbolzen verriegeln. 5. Klemmverbindung 3 lösen. CMS-I-00003875 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 90: Spuranreißer Betätigen

    Wenn der falsche Spuranreißer abgesenkt wird, Traktorsteuergerät "gelb" ein weiteres Mal mit Druck beaufschlagen. Der Spuranreißer wird ausgehoben und das Wechselventil aktiviert den gegenüberliegenden Spuranreißer. 6. Traktorsteuergerät "gelb" in Schwimmstellung stellen. Der gegenüberliegende Spuranreißer wird abge- senkt. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 91: Spurlockerer Für Den Einsatz Vorbereiten

    5. Spurlockerer in die gewünschte Position bringen. 6. Spurlockerer mit dem Sicherungsbolzen abste- CMS-I-00000942 cken. 7. Sicherungsbolzen mit dem Klappstecker sichern. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 92: Spurlockerer Auf Spurweite Einstellen

    Einsatzbedingungen. CMS-I-00001967 Nummer Spurlockererschar Einsatzbedingungen Zugkraftbedarf Flache Lockerung und Einebnung mittle- Flügelschar Hoher Zugkraftbedarf rer, schluffiger Böden Mitteltiefe Lockerung unterschiedlicher Herzschar Mittlerer Zugkraftbedarf Böden Schmalschar Tiefe Lockerung leichter Böden Geringer Zugkraftbedarf MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 93: Geschwindigkeitssensor Der Maschine Einrichten

    2. Siehe Betriebsanleitung Bedien-Computer "Im- pulse pro 100 m ermitteln" oder siehe Betriebsanleitung ISOBUS "Geschwindig- keitssensor der Maschine einrichten". 6.5.11 Multitablage-Tester verwenden CMS-T-00005293-C.1 6.5.11.1 Korngröße ermitteln CMS-T-00001888-C.1 Mit dem Multitablage-Tester die Korngröße des Saat- guts ermitteln. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 94 3. 11 Körner in einer Reihe freilegen. 4. Multitablage-Tester waagerecht auf den Boden stellen. 5. 10 Kornabstände mit dem Lineal 1 messen. 6. Durchschnittlichen Kornabstand errechnen. ® Ab10 Ab10 Ab1-10 Ab1-10 CMS-I-00002066 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 95: Kornvereinzelung Einstellen

    Schardruck erhöhen. Siehe Kapitel „Schardruck einstellen". 6.5.12 Kornvereinzelung einstellen CMS-T-00005516-D.1 6.5.12.1 Vereinzelungsscheibe wechseln CMS-T-00005572-C.1 1. Traktor und Maschine sichern. 2. Verschlüsse 1 öffnen. 3. Deckel 2 abnehmen. CMS-I-00001909 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 96 Füllsperre benötigt. Schraube 4 demontieren. 7. Orange Füllsperre 3 in die Aufnahme 2 mon- tieren. 8. Schraube montieren. CMS-I-00003937 9. Für den Einsatz in Rübe oder Sorghum die Kap- pe 1 demontieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 97 15. Verschluss über die Raste 2 drehen. Punkte 1 und 3 sind nicht mehr deckungs- gleich. CMS-I-00001911 HINWEIS Der Siegellackpunkt 1 signalisiert eine Werks- einstellung. 16. Siegellackpunkt prüfen. Wenn der Siegellackpunkt gebrochen ist, kontaktieren Sie ihre Fachwerkstatt. CMS-I-00005636 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 98 2 erforderlich. 21. Mutter 3 demontieren. 22. Breite Lochbedeckungsrolle demontieren. 23. Schmale Lochbedeckungsrolle 2 montieren. 24. Mutter montieren. CMS-I-00003868 25. Führungsstift 1 ausrichten. 26. Deckel 2 schließen. 27. Verschlüsse schließen. CMS-I-00001913 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 99: Schließschieber Einstellen

    D / E G / H E / F / G B / C E / F / G F / G poition 1. Schließschieber 1 in die gewünschte Position bringen. CMS-I-00001915 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 100: Optogeber Und Schusskanal Wechseln

    3. Einstellung der Schließschieber auf dem Feld nach kurzer Fahrstrecke prüfen. 6.5.12.3 Optogeber und Schusskanal wechseln CMS-T-00005387-B.1 HINWEIS Der Optogeber muss an die jeweiligen Einsatzbe- dingungen angepasst werden. 1. ISOBUS-Leitung abkuppeln. 2. Federstecker 1 demontieren. CMS-I-00003814 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 101 4. Schusskanal vom Optogeber schwenken und nach oben ziehen. CMS-I-00003815 5. Schrauben 1 demontieren. 6. Distanzblech 2 demontieren. CMS-I-00003816 7. Steckverbindung 3 trennen. 8. Optogeber 1 nach unten bewegen. 9. Dichtung 2 demontieren. CMS-I-00003817 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 102 10. Optogeber 1 demontieren. CMS-I-00002827 Um den Optogeber zu wählen, siehe "Einstellparameter ermitteln". 12. Gewünschten Optogeber 1 montieren. CMS-I-00002826 13. Optogeber 1 nach oben bewegen. 14. Dichtung 2 montieren. 15. Steckverbindung 3 herstellen. CMS-I-00003817 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 103: Abstreifer Mechanisch Einstellen

    23. Maschine neu starten. CMS-I-00003814 6.5.12.4 Abstreifer mechanisch einstellen CMS-T-00001896-C.1 HINWEIS Die Einstellung der Abstreifer muss an die jeweili- gen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz er- mittelt werden. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 104: Abstreifer Elektrisch Einstellen

    Wirkung am Abstreifer verringern. CMS-I-00001917 Um die Abstreifer in die gewünschte Position zu bringen, siehe Betriebsanleitung ISOBUS "Abstreifer ma- nuell einstellen". 4. Einstellung der Abstreifer auf dem Feld nach kur- zer Fahrstrecke prüfen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 105: Ausbringmenge Für Saatgut Ändern

    6.5.13.2.1 Ausbringmenge einstellen CMS-T-00001886-C.1 HINWEIS Bei Kornabständen ≤ 4 cm können Mehrfachbele- gungen oder Fehlstellen in den Bohrungen der Vereinzelungsscheibe auftreten. Für eine gleichbleibend hohe Ablagegenauigkeit muss die Arbeitsgeschwindigkeit reduziert wer- den. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 106: Arbeitsgeschwindigkeit Ermitteln

    12,6 km/h 10,5 km/h 8,4 km/h 7,9 km/h 17 k/m² 13,2 km/h 11,9 km/h 9,9 km/h 7,9 km/h 7,4 km/h 18 k/m² 12,5 km/h 11,2 km/h 9,4 km/h 7,5 km/h 7 km/h MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 107 10,8 km/h 9 km/h 7,2 km/h 6,8 km/h 48 k/m² 11 km/h 9,9 km/h 8,3 km/h 6,6 km/h 6,2 km/h 52 k/m² 10,2 km/h 9,1 km/h 7,6 km/h 6,1 km/h 5,7 km/h MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 108 10,4 km/h 9,5 km/h 7,8 km/h 6,3 km/h 5,9 km/h 80 k/m² 9,9 km/h 8,9 km/h 7,5 km/h 6 km/h 5,6 km/h Die maximale Arbeitsgeschwindigkeit zur ge- wünschten Ausbringmenge der Tabelle entneh- men. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 109: Mechanisch Angetriebene Kornvereinzelung Einstellen

    Betriebsanleitung AmaScan2 "Sollausbring- menge eingegeben", oder siehe Betriebsanleitung AmaCheck "Kornabstand ermitteln". Je nach Zahnrad im vorlaufenden Radan- trieb und dem gewünschten Kornabstand die Übersetzung für den vorlaufenden Radantrieb der Tabelle ermitteln. CMS-I-00002868 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 110 Betriebsanleitung AmaCheck "Impulse ein- fahren". Wenn die ermittelten Impulse pro 100 m von den untenstehenden Werten abweichen, muss der ge- wünschte Kornabstand rechnerisch ermittelt werden. = Impulse pro 100 m Zahnrad Z=15 Z=30 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 111 =im Bedien-Terminal ermittelter Kornabstand = Impulse pro 100 m, siehe obenstehende Ta- belle = Ermittelte Impulse pro 100 m 5. Gewünschten Kornabstand rechnerisch ermitteln. 6. Übersetzung für den rechnerisch ermittelten Kornabstand der Tabelle entnehmen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 112: Übersetzung Mit Nachlaufendem Radantrieb Ermitteln

    Um den gewünschten Kornabstand aus der Aus- bringmenge zu errechnen, siehe Betriebsanleitung AmaScan2 "Kornabstand ermitteln", oder siehe Betriebsanleitung AmaCheck "Kornabstand ermitteln". Mit dem gewünschten Kornabstand, die Übersetzung für den nachlaufenden Radan- trieb der Tabelle ermitteln. CMS-I-00002790 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 113 =rechnerisch ermittelter Kornabstand =im Bedien-Terminal ermittelter Kornabstand = 485 Impulse pro 100 m = Ermittelte Impulse pro 100 m 4. Gewünschten Kornabstand rechnerisch ermitteln. 5. Übersetzung für den rechnerisch ermittelten Kornabstand der Tabelle entnehmen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 114: Kornabstand Im Wechselradgetriebe Einstellen

    6. Splint 1 demontieren. 7. Gewünschtes Zahnrad aus der Parkposition 2 nehmen. 8. Demontiertes Zahnrad in die Parkposition 2 CMS-I-00002653 bringen. 9. Splint montieren. 10. Gewünschtes Zahnrad auf die Antriebswelle mon- tieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 115 21. Hebel betätigen 1 . Antriebskette wird gespannt. 22. Hebel halten. CMS-I-00002651 23. Abdeckung 1 gegen den Federdruck schließen. Um die Abdeckung zu verriegeln, Hebel 3 weiter betätigen. Abdeckung wird am Kettenspanner 2 verriegelt. CMS-I-00002647 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 116: Zahnrad Im Vorlaufenden Radantrieb Tauschen

    3. Abdeckung 1 zur Seite schieben. 4. Abdeckung nach oben schwenken. CMS-I-00002646 5. Schraube 1 lösen. Wenn die Parkposition weit genug gekippt wer- den kann, die Kettenverlängerung 2 aus der Parkposition entnehmen. CMS-I-00005656 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 117 14. Spannring montieren. Um die Antriebskette zu spannen, die Spannfeder 2 um den Haltebolzen 3 le- gen. CMS-I-00002650 Um zu gewährleisten, dass die gespannte An- triebskette auf allen Zahnrädern läuft, das Antriebsrad drehen. CMS-I-00002648 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 118: Mechanisch Angetriebene Kornvereinzelung Deaktivieren

    Seite räumen. Durch eine vollständige Erdbewe- gung fehlt den Andruckrollen ausreichend Feinerde zum Schließen der Säfurche. VORSICHT Die Sternräumer unterliegen einem Ver- schleiß. Dadurch können scharfe Grate ent- stehen. Tragen Sie Sicherheitshandschuhe. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 119: Klutenräumer Einstellen

    Andruckrollen ausreichend Feinerde zum Schließen der Säfurche. 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Klutenräumer am Griff 1 halten. 4. Klappstecker 2 entfernen. 5. Absteckbolzen 3 ziehen. CMS-I-00002086 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 120: Starre Schneidscheibe Einstellen

    6.5.14.3 Starre Schneidscheibe einstellen CMS-T-00007646-B.1 Die starren Schneidscheiben ermöglichen auf Bö- den mit groben Oberflächenstrukturen den ruhigen Lauf der Säaggregate. Die starren Schneidscheiben schneiden Pflanzenrückstände und räumen den Be- reich des Säschares. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 121: Saatgut-Ablagetiefe Einstellen

    30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. 6.5.14.4 Saatgut-Ablagetiefe einstellen CMS-T-00005825-C.1 HINWEIS Die Einstellung der Saatgut-Ablagetiefe muss an die jeweiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 122 Einstellhebel in Richtung G stellen oder um die Saatgut-Ablagetiefe zu verringern, Einstellhebel in Richtung A stellen. 6. Einstellhebel im Raster verriegeln. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und "Saatgut-Ablagetiefe prüfen". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 123: Schardruck Hydraulisch Einstellen

    Maschine über die PreTeC-Schare angehoben. Um den Schardruck gezielt in den Fahrspuren anzuheben: Siehe Kap. "Schardruck in der Fahrspur einstel- len". HINWEIS Der Arbeitsbereich liegt zwischen 5 und 100 bar. CMS-I-00005409 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 124: Schardruck Mechanisch Einstellen

    5. Einstellhebel im Raster verriegeln. 6. Einstellung für alle Schare übernehmen. oder Schardruck in den Fahrspuren in die gewünschte Position bringen. Um die Einstellung zu prüfen, CMS-I-00001923 30 m mit Arbeitsgeschwindigkeit fahren und "Saatgut-Ablagetiefe prüfen". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 125: Scheibenzustreicher Einstellen

    Die Arbeitsintensität der Scheibenzustreicher wird über den Einstellhebel 1 eingestellt. Einsatzbedingung Arbeitsintensität Arbeitsintensität vergrö- Schwere Böden ßern: + Arbeitsintensität verrin- Leichte Böden gern: - 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Einstellhebel 1 entriegeln. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 126: Andruckrollen Einstellen

    Andruckrollen 350x33 Leichte Böden glatte Andruckrollen 350x50 mittelschwere Böden gezackte Andruckrollen 350x50 schwere Böden Die Andruckrollen schließen die Säfurche. Einstellbar sind der Andruckrollendruck, der Anstellwinkel und der Abstand zwischen den Andruckrollen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 127 9. Einstellhebel im Raster verriegeln. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. Wenn die Säfurche bei eingestelltem Andruc- krollen-Anstellwinkel nicht geschlossen wird, zusätzlich den Andruckrollenabstand einstellen. CMS-I-00001929 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 128: Furchenformer Wechseln

    Für den Tausch der Furchenformer müssen die Tiefenführungsrolle und Schneidscheibe nicht de- montiert werden. 1. Maschine ausheben. 25 Nm 2. Traktor und Maschine sichern. CMS-I-00002045 3. Schraube 1 lösen. 4. Schraube und Schraubensicherung demontieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 129: Tiefenführungsrollenabstreifer Einstellen

    4. Abstreifer 2 auf einen Abstand von 2 ml einstel- len. CMS-I-00001930 Um den Abstand zu prüfen, Tiefenführungsrolle 3 rotieren. 6. Muttern festziehen. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 130: Scharhochstellung Verwenden

    Sperrposition zu bringen, Maschine langsam absenken. Schar ist in Parkposition fixiert. CMS-I-00002706 4. Geeignetes Hilfsmittel unter das Schar stellen. 5. Maschine langsam absenken. Verriegelung 1 am Unterlenker 1 ist lastfrei. CMS-I-00002697 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 131: Fangrollenabstreifer Einstellen

    4. Abstreifer 1 auf einen Abstand von 1 mm ein- stellen. Um den Abstand zu prüfen, CMS-I-00002727 Fangrolle 2 rotieren. 6. Muttern festziehen. Um die Einstellung zu prüfen, 30 m mit Arbeitsgeschwindigkeit fahren und das Arbeitsbild prüfen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 132: Fangrolle Wechseln

    Um den zur Fangrolle passenden Furchenfor- mer zu montieren, siehe "Furchenformer wechseln". 6.5.15 Fahrgassen anlegen CMS-T-00001881-A.1 6.5.15.1 Fahrgassenschaltung konfigurieren CMS-T-00001883-A.1 HINWEIS Die automatische Fahrgassenschaltung erfordert eine elektrisch angetriebene Kornvereinzelung. Siehe Betriebsanleitung ISOBUS-Software "Fahr- gassenschaltung konfigurieren". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 133: Elektrisch Angetriebene Düngerdosierung Kalibrieren

    Dosierer schieben. oder Um bei Maschinen mit mechanischem Gebläse- antrieb die Kalibrierbehälter in die Kalibrierpo- CMS-I-00001931 sition zu bringen, die Kalibrierbehälter einzeln von links und rechts unter die Dosierer schieben. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 134 Kalibrierbehälter 1 mit der Öffnung nach unten unter die Dosierer schieben. 16. Sicherung 2 nach oben schwenken und schlie- ßen. Um den Kalibrierklappenhebel in die Arbeits- stellung zu bringen, Arretierknopf gedrückt halten und nach oben CMS-I-00001932 schieben. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 135: Maximale Dünger-Ausbringmenge Ermitteln

    15 kg/ha 15 kg/ha 15 kg/ha 13,4 kg/ha 12,6 kg/ha 220 kg/ha 15,0 15 kg/ha 13,8 kg/ha 11 kg/ha 10,3 kg/ha 260 kg/ha 15 kg/ha 14 kg/ha 11,6 kg/ha 9,3 kg/ha 8,7 kg/ha MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 136: Mechanisch Angetriebene Düngerdosierung Kalibrieren

    = Arbeitsbreite in m = Anzahl der Reihe ´ = Reihenweite in cm ´ 75 4 5 ´ CMS-I-00002685 1. Arbeitsbreite der Maschine mit obenstehender Gleichung bestimmen. 2. Kurbelumdrehungen aus obenstehender Tabelle ermitteln. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 137: Kurbelumdrehungen Für Sonderarbeitsbreiten Ermitteln

    Arbeitsbreite Siehe Tabelle "Kurbelumdrehungen 28 5 für Standard-Arbeitsbreiten ermitteln". ´ CMS-I-00001251 2. Kurbelumdrehungen der Maschine mit obensteh- ender Gleichung bestimmen. 6.5.17.3 Kalibrierung durchführen CMS-T-00003655-C.1 Mit der Kalibrierung wird geprüft, ob die gewünschte Düngermenge dosiert wird. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 138 Dosierer schieben. oder Um bei Maschinen mit mechanischem Gebläse- antrieb die Kalibrierbehälter in die Kalibrierpo- CMS-I-00001931 sition zu bringen, die Kalibrierbehälter einzeln von links und rechts unter die Dosierer schieben. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 139 Maschine für den Einsatz vorbereiten 6. Bedienwerkzeug aus der Parkposition 1 neh- men. 7. Bedienwerkzeug auf die Getriebewelle 2 ste- cken. CMS-I-00002785 Je nach Arbeitsbreite und gewünschter Ka- librierfläche Kurbelumdrehungen der Tabelle entnehmen. CMS-I-00002784 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 140 = Aufgefangene Düngermenge in Kilogramm pro 1/40 oder 1/100 Hektar ´ 4 38 40 = 175 K = Kalibrierfaktor je nach Kalibrierfläche 40 oder ´ CMS-I-00002691 18. Das ermittelte Gewicht mit dem Kalibrierfaktor multiplizieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 141: Getriebestellung Mit Der Rechenscheibe Ermitteln

    Verwendete Getriebestellung 70 2 Gewünschte Ausbringmenge 125 kg/ha 3 Getriebestellung 50 4 für gewünschte Ausbring- menge CMS-I-00002787 1. Ermittelte Ausbringmenge 1 und die Getriebe- stellung 70 2 auf der Rechenscheibe überei- nander stellen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 142: Ausbringmenge Für Flüssigen Dünger Ändern

    CMS-T-00003722-C.1 Die Flüssigdüngerdosierung 1 wird über den Ver- sorgungsschlauch 3 mit dem Behälter verbunden. Der Flüssigdünger fließt durch den Schlauch 2 an den Applikationspunkt und wird in den Boden einge- bracht. CMS-I-00002729 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 143 6,88 l/min 7,43 l/min 7,95 l/min 5,06 l/mi 6,19 l/min 7,15 l/min 7,99 l/min 8,76 l/min 9,46 l/min 10,11 l/min In Abhängigkeit vom eingestellten Pumpen- druck Ventilstellung aus obenstehender Tabelle entneh- men. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 144: Ablagetiefe Am Gekoppelten Düngerschar Einstellen

    Die Kerben 4 zwischen 1 und 5 dienen zur Orientie- rung. Um die Düngerablagetiefe einzustellen, Einstellwelle 1 in die gewünschte Position dre- CMS-I-00003935 hen. 6. Bolzen montieren. 7. Klappstecker montieren. 8. Einstellung für alle Düngerschare vornehmen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 145: Ablagetiefe Am Blattfedergeführten Düngerschar Einstellen

    4. Düngerschar in die gewünschte Position bringen. Düngerschar in der gewünschten Position hal- CMS-I-00001934 ten, Schrauben anziehen. 6. Einstellung für alle Düngerschare übernehmen. oder Düngerablagetiefe in den Fahrspuren in ge- wünschte Position bringen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 146: Düngerapplikationspunkt Einstellen

    Traktor auf den Maschinenrahmen. Damit wird die Einzelkorn-Sämaschine zusätzlich belastet und die Ablagetiefe wird auch in schweren Einsatzbe- dingungen eingehalten. Für die maximale Wirkung der Rahmenballastierung muss die Maschine traktorseitig am höchsten Ober- lenkerpunkt angekuppelt werden. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 147 Um die Rahmenballastierung zu entlasten, Traktorsteuergerät "grün 2" betätigen und einen Druck von 30 bar einstellen. oder Traktorsteuergerät "blau 2" betätigen und einen Druck von 30 bar einstellen. Die Rahmenballastierung liegt an den Unterlen- kern an. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 148: Befüllschnecke Einstellen

    Sie eine Podestleiter. Düngerbehälter wird quer zur Fahrtrichtung ungleichmäßig befüllt. Einstellhebel 1 entriegeln. 7. Einstellhebel in die gewünschte Position bringen. CMS-I-00002030 In der Endlage wird der Auslauf geschlossen. 8. Einstellhebel muss im Einstellraster verriegeln. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 149: Ladesteg Bedienen

    2. Leiter 1 herausziehen und nach unten schwen- ken. CMS-I-00002836 3. Ladesteg 2 über die Leiter betreten. 4. Leiter 1 nach Gebrauch nach oben schwenken und in die Parkposition bringen. 5. Leiter in Parkposition mit Splint sichern. CMS-I-00002745 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 150: 58 6.5.25 6 Reihen Variabel Teleskopieren

    10. Gegenüberliegend den Klappstecker zwischen dem fünften und sechsten Schar in der Position 50 cm abstecken. 11. Maschine einteleskopieren. Das dritte Schar schiebt an das vierte Schar. Gegenüberliegend schiebt das fünfte Schar an das vierte Schar. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 151 21. Maschinenkabelbaum mit dem Brückenstecker 3 verbinden. 22. Säschar-Kabelbaum 1 mit einer Staubkappe verschließen. Um das vierte Säschar auszuheben, siehe "Scharhochstellung verwenden". CMS-I-00003830 24. Isobus mit dem Traktor verbinden. 25. Maschine neu starten. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 152: Reihenabstand Zwischen 80 Und 50 Cm Einstellen

    Sie niemals in den Quetschbereich. HINWEIS Teleskoprahmen mit dem kurzen Überstand 1 können von 80 bis 50 cm teleskopiert werden. CMS-I-00003845 1. Maschine anheben. Um den Reihenabstand auf 50 cm einzustellen, Maschine einteleskopieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 153 Förderschläuche zu den Düngerscharen nicht durchhängen. Wenn die Förderschläuche durchhängen, Düngerschläuche fixieren. Wenn die Maschinenausleger die Endlage er- reicht haben, Zugseil lösen und Traktorsteuergerät "grün" in Neutralstellung bringen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 154: Reihenabstand Zwischen 75 Und 45 Cm Einstellen

    6. Gegenüberliegend den Klappstecker zwischen dem vierten und fünften Schar in der Kullisse in die gewünschte Position bringen. 7. Gegenüberliegend den Klappstecker zwischen dem fünften und sechsten Schar in der Kullisse in die gewünschte Position bringen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 155 Schar demontieren. 4. Klappstecker zwischen dem ersten und zweiten Schar in die gewünschte Position bringen. CMS-I-00002810 5. Gegenüberliegend den Klappstecker zwischen dem sechsten und siebten Schar in die ge- wünschte Position bringen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 156 Schar in die gewünschte Position bringen. 15. Gegenüberliegend den Klappstecker zwischen dem fünften und sechsten Schar in die ge- wünschte Position bringen. 16. Maschine austeleskopieren. CMS-I-00002808 Der gewünschte Reihenabstand stellt sich zwi- schen allen Scharen ein. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 157: Reihenabstand Zwischen 60 Und 42,9 Cm Einstellen

    CMS-I-00003915 6.5.26.2 Reihenabstand zwischen 60 und 42,9 cm einstellen CMS-T-00003842-C.1 VORSICHT Zwischen Maschinenausleger und Maschi- ne sind Quetschstellen und Scherstellen. Wenn die Maschinenausleger einklappen oder ausklappen, greifen Sie niemals in den Quetschbereich. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 158 Position bringen. CMS-I-00002809 Bis die Maschinenausleger die Endlage erreicht haben, Zugseil betätigen und Traktorsteuergerät "grün" betätigen. Wenn die Maschinenausleger ihre Endlage er- reicht haben, dürfen die Förderschläuche zu den Düngerscharen nicht durchhängen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 159: Schardruck In Der Fahrspur Einstellen

    Wenn der Schardruck neben den Fahrspuren ein- gestellt wird, wird der Schardruck in den Fahrspu- ren um den eingestellten Wert erhöht. Um die Einstellung nach kurzer Fahrstrecke zu prüfen: Siehe "Ablagetiefe prüfen". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 160: Fahrwerkshöhe Einstellen

    Position um 3 Glieder verlängert werden. Um die Antriebskette in der Länge anzupassen, siehe "Zahnrad im vorlaufenden Radantrieb tau- schen". HINWEIS Für weitere Informationen kontaktieren Sie Ihren AMAZONE Kundendienst. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 161: Saatreihe Montieren

    Lastaufnahmemittel. 5. Lastaufnahmemittel am Scharoberlenker 2 be- festigen. 6. 2 Lastaufnahmemittel am Scharkörper 1 befes- tigen. CMS-I-00004137 7. Geneigtes Schar 1 an den Rahmen 2 führen. 8. Schar absenken. CMS-I-00004136 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 162 Schrauben auf 200 Nm festziehen. CMS-I-00002039 Um das gewünschte Schar in Betrieb zu neh- men, Siehe "Kuppeln der Luft- und Düngerversorgung". Um das gewünschte Schar in Betrieb zu neh- men, Siehe "Kuppeln der Energieversorgung". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 163: Energieversorgung Herstellen

    Um den Schardruck auf null zu stellen, siehe Betriebsanleitung ISOBUS "Schardruck an- passen". 3. Maschine absenken und die 3-Punkt-Hydraulik des Traktors in Schwimmstellung bringen. Die Schardruckzylinder fahren ein und der Schar- druck wird abgebaut. CMS-I-00007310 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 164 Hydraulikschläuche nicht mehr benötigt. 14. Verbindung 3 trennen. 15. Langen Hydraulikschlauch 1 demontieren. CMS-I-00007202 16. Originalen Hydraulikschlauch zwischen die Scha- re montieren. Um die zweite Leitung zu tauschen, die Schritte 1 bis 3 wiederholen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 165 Säaggregate auf beiden Maschinenauslegern mit einem Kran nacheinander vollständig auf und abbewegen. Wenn das hydraulische Schardrucksystem ent- lüftet wurde, das Ventil 3 schließen. 23. Sicherung 1 montieren. 24. Schraube 2 montieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 166: Luft- Und Düngerversorgung Am Heckbehälter Herstellen

    5. Schelle 4 montieren. CMS-I-00003916 6.5.29.5 Luft- und Düngerversorgung am Verteilerkopf herstellen CMS-T-00005489-D.1 Um bei Maschinen mit Verteilerköpfen den Dün- gerfluss wiederherzustellen: den Hebel 1 betätigen. Der Dünger wird in das Düngerschar gefördert. CMS-I-00003960 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 167 Tabelle mit dem Kabelbaum verbinden. 5. Die freien Anschlusskabel nach dem Reihenum- CMS-I-00007405 bau mit einer Staubkappe verschließen. 6. Förderschlauch 1 an das Düngerschar 3 mon- tieren. 7. Schelle 2 montieren. CMS-I-00003920 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 168: Saatreihe Demontieren

    Der Aufstandskraftsensor ist an der Signalverarbeitung 2 zu erkennen. CMS-I-00003921 Umbau Demontageempfehlung Von 6 auf 4 Reihen Reihe 2 und 5 Von 12 auf 8 Reihen Reihe 3, 5, 8 und 10 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 169: Energieversorgung Trennen

    Um den Schardruck auf null zu stellen, siehe Betriebsanleitung ISOBUS "Schardruck an- passen". 3. Maschine absenken und die 3-Punkt-Hydraulik des Traktors in Schwimmstellung bringen. Die Schardruckzylinder fahren ein und der Schar- druck wird abgebaut. CMS-I-00007310 4. Gebläse abschalten. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 170 13. Verbinder 5 zwischen die Hydraulikschläuche montieren. CMS-I-00007201 14. Verschlusskappen 1 aus dem Verschlussset am T-Stück 2 montieren. Um die Hydraulikversorgung der zweiten Lei- tung umzubauen, die Schritte 1 bis 3 wiederholen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 171 Säaggregate auf beiden Maschinenauslegern mit einem Kran nacheinander vollständig auf und abbewegen. Wenn das hydraulische Schardrucksystem ent- lüftet wurde, das Ventil 3 schließen. 24. Sicherung 1 montieren. 25. Schraube 2 montieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 172: Luft- Und Düngerversorgung Am Heckbehälter Trennen

    6.5.30.5 Luft- und Düngerversorgung am Verteilerkopf trennen CMS-T-00005477-D.1 Um bei Maschinen mit Verteilerköpfen den Dün- gerfluss zu unterbrechen: den Hebel 1 betätigen. Der Dünger wird zurück in das Wellrohr gefördert und die Förderluft wird bodennah abgeleitet. CMS-I-00003959 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 173 Umbau von 12 auf 8 Reihen die Stellmotoren der Reihen 3 bis 12 entspre- chend der Tabelle mit dem Kabelbaum verbinden. 6. Die freien Anschlusskabel mit einer Staubkappe verschließen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 174: Pretec-Mulchsaatschar Demontieren

    11. Offenen Anschluss mit Kappe 2 verschließen. 12. Schelle 1 montieren. CMS-I-00003918 6.5.30.6 PreTeC-Mulchsaatschar demontieren CMS-T-00005475-C.1 VORAUSSETZUNGEN Energieversorgung getrennt Hydraulikversorgung getrennt Luft- und Düngerversorgung getrennt 1. Schrauben 1 demontieren. 2. Scharklemmung 2 demontieren. CMS-I-00004135 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 175 Um die Ablagetiefe in die Parkposition bringen, siehe "Saatgut-Ablagetiefe einstellen" CMS-I-00005134 Um die Fangrolle in die Position zu bringen, siehe "Fangrolle einstellen" 12. Maschine ausheben. 13. Transportwagen 2 unter dem, zu demontieren- den Schar platzieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 176 21. Schare in die gewünschte Position schieben. Bei teleskopierbaren Scharen Schrauben auf 160 Nm minus 180° festziehen, oder bei nicht teleskopierbaren Scharen CMS-I-00002039 Schrauben auf 200 Nm festziehen. 23. ISOBUS mit dem Traktor verbinden. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 177: Maschine Für Die Straßenfahrt Vorbereiten

    Traktor mit Maschine auf ebener Fläche abge- stellt 1. Transportsicherung 1 in Sperrstellung klappen. CMS-I-00001940 2. Bolzen 1 ziehen und arretieren. 3. Auslegerrohr 2 vollständig einschieben. 4. Auslegerrohr mit Bolzen sichern. CMS-I-00001941 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 178: Maschine Anheben

    Beleuchtungssystem ist sauber und technisch einwandfrei Spuranreißer sind eingeklappt 1. Maschine mit dem 3-Punkt-Kraftheber des Trak- tors anheben. 2. Verbindungen der Hydraulikleitungen und der Spannungsversorgung prüfen. 3. Bedien-Terminal ausschalten. 4. Arbeitsbeleuchtung ausschalten. 5. Traktorsteuergeräte sperren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 179: 65 6.6.3 Maschinenausleger Teleskopieren

    Wenn die Förderschläuche durchhängen, Düngerschläuche fixieren. Wenn die Maschinenausleger die Endlage er- reicht haben, Zugseil lösen und Traktorsteuergerät "grün" in Neutralstellung bringen. 6.6.4 Traktorsteuergeräte sperren CMS-T-00006337-C.1 Traktorsteuergeräte je nach Austattung mecha- nisch oder elektrisch sperren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 180: Maschine Verwenden

    Die Drehzahl der Vereinzelungsscheiben passt sich unmittelbar zur normalen Geschwindigkeits- änderung an. Um nach den ersten 30 m die Saatgut-Ablage- tiefe und den Kornabstand zu prüfen, siehe "Saatgut-Ablagetiefe prüfen" und "Kornab- stand prüfen". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 181: Im Vorgewende Wenden

    Gebläse läuft WARNUNG Bestimmte Schare werden hydraulisch ver- schoben Der Verschiebevorgang kann nicht gestoppt werden. Zwischen den Scharen verbleibt nur wenig Platz. Halten Sie Personen aus dem Gefahrenbe- reich der Maschine fern. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 182 "Fahrgassenschaltung konfigurieren". Damit die Schare verschoben werden, mit ausgehobener Maschine in die kommende Fahrgasse fahren. oder wenn die Schare die Endlage nicht erreicht ha- ben, langsam mit der eingesetzten Maschine anfah- ren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 183: Störungen Beseitigen

    Beleuchtungszuleitung erset- zen. Stillstand einer oder mehrerer Ver- Sicherung für den elektrischen An- siehe Seite 181 einzelungsscheiben. trieb ist defekt. Sicherung für den mechanischen siehe Seite 182 Antrieb ist defekt. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 184 Bürsten der Befüllsperre sind ver- siehe Seite 182 zu hoch. schlissen. Um den Furchenformer zu er- Die Säfurche ist instabil oder nicht Der Furchenformer ist verschlissen. setzen, formhaltig. siehe "Furchenformer wech- seln". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 185 Um den Saatgutfluss zu verbessern, Schließschieber einstellen. oder Wenn Kornform und Beizung zur Brückenbil- dung führen, die Gleitfähigkeit des Saatguts ver- bessern, indem 1,6 g Talkum auf 1 kg Saatgut zugegeben wer- den. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 186: Andruckrollen Blockieren

    In Verbindung mit Scheibenzustreichern ist die Montage mit Versatz nicht möglich. 1. Mutter 1 lösen und entfernen. 2. Andruckrolle ausbauen. Um den Durchgang an den Andruckrollen zu vergrößern, Andruckrolle mit Versatz montieren. CMS-I-00002041 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 187 CMS-I-00005302 Tiefenführungsrollen reinigen oder wenn die vorherrschenden Einsatzbedingungen einen dauerhaften Maschineneinsatz nicht er- möglichen, Tiefenführungsrollen mit offener Felge Felge durch Tiefenführungsrollen mit geschlossener er- setzen. Stillstand einer oder mehrerer Vereinzelungsscheiben CMS-T-00003677-B.1 CMS-I-00002695 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 188 Befüllsperre verschlissen sind, fließt das Saat- gut nicht zurück in den Vorratsbereich 2 innerhalb der Befüllsperre. Um die defekte Befüllsperre zu ersetzen, siehe "Vereinzelungsscheibe wechseln" oder kontaktieren Sie ihre Fachwerkstatt. CMS-I-00005635 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 189: Maschine Abstellen

    9.2 Saatgutbehälter über die Vereinzelungsscheibe entleeren CMS-T-00002194-C.1 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert HINWEIS Parkposition der Rutsche ist im Vorratsbehälterde- ckel der Reihe 1. 1. Rutsche 1 entnehmen. CMS-I-00001888 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 190 5. Auffangbehälter 2 unter die Rutsche stellen. oder Auffangbehälter 2 an die Rutsche hängen. CMS-I-00001997 6. Auffangbehälter 2 unter die Rutsche stellen. 7. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 191: Maschine Abstellen Saatgutbehälter Über Die Vereinzelungsscheibe Entleeren

    10. Vereinzelungsscheibe 1 auf die Antriebsnabe positionieren. 11. Verschluss 1 über die Raste 2 drehen. Punkte 3 sind nicht mehr deckungsgleich. CMS-I-00001911 12. Deckel 2 schließen. HINWEIS Führungsstift 1 beachten. 13. Verschlüsse schließen. CMS-I-00001913 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 192: Saatgutbehälter Über Die Restmengenklappe Entleeren

    4. Verschlussfeder 1 öffnen. Klappe 2 öffnet sich und die Restmenge wird auffangen. Wenn die Restmenge aufgefangen wurde, die Rutsche wieder im Vorratsbehälterdeckel par- ken. 6. Klappe schließen. 7. Verschlussfeder verriegeln. CMS-I-00001996 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 193: Düngerdosierer Entleeren

    Arretierknopf 1 gedrückt halten und nach unten 2 schieben. Um den Bodenklappenhebel in die Entleerpositi- on zu bringen, Arretierknopf 3 gedrückt halten und nach unten 4 schieben. 8. Restmenge entnehmen. CMS-I-00001994 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 194: Mikrogranulatbehälter Entleeren

    Um den Bodenklappenhebel in die Arbeitsstel- lung zu bringen, Arretierknopf gedrückt halten und nach oben schieben. 9.5 Mikrogranulatbehälter entleeren CMS-T-00003603-A.1 1. Schließschieber 1 am Mikrogranulatbehälter schließen. CMS-I-00002586 2. Umschaltklappe 1 in die Position A bringen. CMS-I-00002580 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 195 5. Schließschieber 1 langsam öffnen. Das Mikrogranulat wird im Falteimer aufgefangen. CMS-I-00002576 Ist die Restmenge vollständig aufgefangen, den Bodenklappenhebel 1 zurück in die Arbeits- stellung bringen. 7. Schließschieber 2 vollständig öffnen. CMS-I-00002622 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 196: Lochbedeckungsrollen Entlasten

    VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert 1. Verschlüsse 1 öffnen. 2. Deckel 2 abnehmen. CMS-I-00001909 3. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 197: Spurlockerer Parken

    Traktor und Maschine sind gesichert Je nach Ausstattung der Maschine kann die oberste Position abweichen. WICHTIG Beschädigung der Spurlockerer Bevor die Maschine auf festem Boden ab- gestellt wird, bringen Sie die Spurlockerer in Parkpositi- MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 198: Pretec-Schar Parken

    5. Spurlockerer mit dem Sicherungsbolzen abste- cken. 6. Sicherungsbolzen mit dem Klappstecker sichern. CMS-I-00000942 9.8 PreTeC-Schar parken CMS-T-00001920-D.1 In der Position P schützen die nach unten gestellten Tiefenführungsrollen den Furchenformer 1 und die Fangrolle 2 . CMS-I-00001999 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 199: Stützfüße Abstellen

    CMS-I-00001998 9.9 Stützfüße abstellen CMS-T-00002074-A.1 1. Federstecker 1 ziehen. 2. Stützfuß festhalten. 3. Bolzen 2 entfernen. CMS-I-00002002 4. Stützfuß 1 aus der Parkposition nehmen. 5. Stützfuß 1 in die Abstellposition stecken. CMS-I-00002000 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 200: Versorgungsleitungen Vom Frontanbaubehälter Trennen

    4. Je nach Ausstattung der Maschine die Dosiere- rabschaltung 4 vom Schlauchpaket trennen. CMS-I-00003124 9.11 Versorgungsleitungen vom Fronttank trennen CMS-T-00010804-A.1 1. Stecker der ISOBUS-Leitung 1 vom Fronttank trennen. 2. Versorgungsleitungen 2 von den Förderschläu- chen des Fronttanks trennen. CMS-I-00007399 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 201: Isobus Oder Bediencomputer Abkuppeln

    1. Traktor und Maschine sichern. 2. Bedienhebel am Traktorsteuergerät in Schwimm- stellung bringen. 3. Hydraulikschlauchleitungen 1 abkuppeln. 4. Staubkappen auf den Hydrauliksteckdosen an- bringen. CMS-I-00001065 5. Hydraulikschlauchleitungen 1 an der Schlauch- garderobe einhängen. CMS-I-00001250 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 202: Maschine Abstellen Spannungsversorgung Abkuppeln

    1. Maschine auf einem waagerechten, festen Unter- grund abstellen. 2. Oberlenker 1 entlasten. 3. Oberlenker 1 von Maschine abkuppeln. 4. Unterlenker 2 entlasten. 5. Vom Traktorsitz aus Unterlenker 2 von Maschi- ne abkuppeln. CMS-I-00001249 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 203: Gelenkwelle Abkuppeln

    4. Gelenkwelle 1 mit dem Haltegummi 2 in die Parkposition bringen. CMS-I-00001935 9.17 Antriebswelle konservieren CMS-T-00003870-A.1 Damit die Antriebswellen leichtgängig telesko- piert werden können, die Wellen nach dem Waschen mit einem nicht klebenden Konservierungsmittel versiegeln. CMS-I-00002825 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 204: Maschine Instand Halten

    Anziehmoment Rahmenverbindung prüfen siehe Seite 207 Anziehmoment Scharverbindung prüfen siehe Seite 207 Anziehmoment Fahrwerksverbindung prüfen siehe Seite 208 alle 50 Betriebsstunden Anziehmoment Radschrauben prüfen siehe Seite 206 Reifenluftdruck prüfen siehe Seite 208 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 205: Schneidscheibenabstand Am Pretec-Mulchsaatschar Einstellen

    Innenabstreifer am FerTeC Twin-Schar prüfen und er- siehe Seite 205 setzen alle 100 Betriebsstunden / alle 12 Monate Befüllschnecke reinigen siehe Seite 212 Düngerbehälter reinigen siehe Seite 213 Mikrogranulatdosierer Bodenklappe einstellen siehe Seite 218 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 206: Schneidscheiben Am Pretec-Mulchsaatschar Prüfen Und Ersetzen

    10. Neue Schneidscheiben montieren. Damit die Schneidscheiben sich leicht berühren, Abstand der Schneidscheiben mit den Distanz- scheiben 4 einstellen. 12. Nicht benötigte Distanzscheiben auf der gegen- überliegenden Seite des Schneidscheibenlagers mit der Zentralschraube montieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 207: Schneidscheibenabstand Am Pretec-Mulchsaatschar Einstellen

    Distanzscheiben 5 nach Bedarf entfernen oder hinzufügen. 5. Nicht benötigte Distanzscheiben auf der gegen- überliegenden Seite des Schneidscheibenlagers mit der Zentralschraube montieren. 6. Zentralschraube ansetzen und festziehen. 7. Staubkappen montieren. 8. Tiefenführungsrolle samt Halter montieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 208: Schneidscheibenantrieb Am Pretec-Mulchsaatschar Einstellen

    Wenn der Durchmesser der Zustreicherscheiben kleiner als 180mm ist, Zustreicherscheiben paarweise ersetzen. 3. Verschraubungen 2 lösen und entfernen. 4. Verschlissene Zustreicherscheiben 1 durch neue Zustreicherscheiben ersetzen. 5. Verschraubungen ansetzen und festziehen. CMS-I-00005666 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 209: Starre Schneidscheibe Am Pretec-Mulchsaatschar Prüfen Und Ersetzen

    4. Zentralschrauben 4 lösen und entfernen. HINWEIS CMS-I-00002043 Die Zentralschrauben haben unterschiedliche Ge- winde: Die rechte Zentralschraube hat ein Rechtsge- winde Die linke Zentralschraube hat ein Linksgewin- 5. Verschlissene Schneidscheibe 2 demontieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 210: Schneidscheibenabstand Am Fertec Twin-Schar Einstellen

    1. Staubkappen 1 entfernen. 2. Zentralschrauben 2 lösen und entfernen. HINWEIS Die Zentralschrauben haben unterschiedliche Ge- winde: Die rechte Zentralschraube hat ein Rechtsge- winde 220 Nm Die linke Zentralschraube hat ein Linksgewin- CMS-I-00002019 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 211: Innenabstreifer Am Fertec Twin-Schar Prüfen Und Ersetzen

    Die rechte Zentralschraube hat ein Rechtsge- winde Die linke Zentralschraube hat ein Linksgewin- CMS-I-00002020 3. Schneidscheiben 3 demontieren. 4. Anzahl der Distanzscheiben 4 beachten. 5. Verschlissene Innenabstreifer 5 ersetzen. 6. Schneidscheiben montieren. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 212: Anziehmoment Radschrauben Prüfen

    10.1.11 Anziehmoment der Radarsensorschrauben prüfen CMS-T-00002383-E.1 INTERVALL nach dem ersten Einsatz alle 12 Monate HINWEIS Durch zu große Anziehmomente verspannt die gefederte Sensoraufnahme und der Radarsensor funktioniert fehlerhaft. Anziehmoment am Radarsensor prüfen. CMS-I-00002600 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 213: Anziehmoment Rahmenverbindung Prüfen

    An teleskopierbaren Scharen Schrauben auf 160 Nm -180 ° festziehen oder an nicht teleskopierbaren Scharen Schrauben auf 200 Nm festziehen. HINWEIS Das Prüfen der Anziehmomente muss bei entlas- teten Scharen erfolgen. CMS-I-00002039 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 214: Fahrwerksverbindung Prüfen

    2,4 bar Reifenluftdruck prüfen. 10.1.16 Oberlenkerbolzen und Unterlenkerbolzen prüfen CMS-T-00002330-H.1 INTERVALL täglich 1. Oberlenkerbolzen und Unterlenkerbolzen auf Ris- se oder eingelaufene Stellen prüfen. Zulässige Abnutzung 2 mm 2. Bolzen bei deutlichem Verschleiß ersetzen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 215: Hydraulikschlauchleitungen Prüfen

    Bedarf Die vom Gebläse angesaugte Luft kann Düngerstaub oder Sand enthalten. Diese Verunreinigungen kön- nen sich auf dem Gebläseläufer ablagern und zur Unwucht des Gebläses führen. Dadurch kann das Gebläse zerstört werden. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 216: Zyklonabscheider Reinigen

    1. Die Abscheideöffnung 3 prüfen. Wenn die Abscheideöffnung verstopft ist Klammern 2 öffnen. 3. Flügelmutter 1 lösen. 4. Abdeckung abnehmen und reinigen. 5. Abdeckung mit der Flügelmutter montieren. CMS-I-00002765 6. Ansaugkorb mit den Klammern befestigen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 217: Ansaugkorb Reinigen

    10 | Maschine instand halten Maschine warten 10.1.20 Ansaugkorb reinigen CMS-T-00003836-A.1 INTERVALL alle 10 Betriebsstunden oder täglich Ansaugkörbe 1 reinigen. CMS-I-00002793 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 218: Befüllschnecke Reinigen

    5. Schrauben 1 lösen und entfernen. 6. Montageklappe 2 demontieren. 7. Befüllschnecke 3 mit einem Wasserstrahl gründlich reinigen. 8. Montageklappe montieren. 9. Schrauben ansetzen und festziehen. 10. Deckel montieren. CMS-I-00002027 11. Muttern ansetzen und festziehen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 219: Düngerbehälter Reinigen

    Um die Schutzsiebe zu öffnen, die Sicherung entriegeln und das Schutzsieb am Griff 2 nach oben schwenken. 9. Rückstände oder Fremdkörper aus dem Dünger- behälter entfernen. 10. Schutzsieb schließen. 11. Entriegelwerkzeug am Düngerbehälter parken. CMS-I-00002028 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 220 Um den Kalibrierklappenhebel in die Arbeits- stellung zu bringen, Arretierknopf gedrückt halten und nach oben schieben. Um den Bodenklappenhebel in die Arbeitsstel- lung zu bringen, CMS-I-00001932 Arretierknopf gedrückt halten und nach oben schieben. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 221: Düngerdosierer Reinigen

    4. Dosiererabdeckung 3 mit dem Entriegelwerk- CMS-I-00002256 zeug öffnen. 5. Rückstände oder Fremdkörper aus dem Dosier- gehäuse entfernen. 6. Dosiererabdeckung 3 schließen. 7. Entriegelwerkzeug im GewindePack oder der Parkposition am Düngerbehälter parken. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 222: Mikrogranulatdosierer Reinigen

    1. Umschaltklappe 1 in die Position A bringen. CMS-I-00002580 2. Schließschieber 2 am Mikrogranulatbehälter schließen. 3. Bodenklappenhebel 1 entlasten. CMS-I-00002576 4. Entriegelwerkzeug 2 in Dosiererabdeckung 1 stecken. 5. Dosiererabdeckung am Dosiergehäuse 3 entrie- geln. 6. Dosiererabdeckung öffnen. CMS-I-00002582 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 223: Maschine Warten

    CMS-I-00002585 9. Walzenkäfig 1 samt Dosierwalze aus dem Do- siergehäuse entnehmen. CMS-I-00002584 10. Dosiergehäuse reinigen 11. Umschaltklappe 4 mehrfach betätigen. 12. Bodenklappenhebel 1 mehrfach betätigen. 13. Ausläufe 2 und 3 reinigen. CMS-I-00002577 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 224: Mikrogranulatdosierer Bodenklappe Einstellen

    INTERVALL alle 100 Betriebsstunden oder alle 12 Monate 1. Bodenklappenhebel 3 in Arbeitsstellung brin- gen. Um die Vorspannung einzustellen, sollte der Schraubenkopf 1 9 -10 mm über dem Spannhebel 2 stehen. CMS-I-00002581 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 225: Vereinzelung Reinigen

    3. Deckelinnenseite mit einer Bürste reinigen. 4. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 5. Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. 6. Vereinzelungsgehäuse reinigen. 7. Vereinzelungsscheibe montieren. CMS-I-00001912 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 226: Optogeber Reinigen

    Führungsstift 1 beachten. 10. Verschlüsse schließen. CMS-I-00001913 10.1.27 Optogeber reinigen CMS-T-00002393-C.1 INTERVALL alle 50 Betriebsstunden oder bei Bedarf 1. Isobusverbindung zum Traktor trennen. 2. Verschlüsse 1 öffnen. 3. Deckel 2 abnehmen. CMS-I-00001909 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 227 Verunreinigungen mit der beiliegenden Bürste für 1 Minute anlösen 7. Optogeber mit klarem Wasser spülen. 8. Vereinzelungsscheibe montieren. 9. Deckel montieren. Um hartnäckige Verunreinigungen zu entfer- nen, den Optogeber ausbauen. Federstecker 1 demontieren. CMS-I-00003814 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 228 12. Schusskanal vom Optogeber schwenken und nach oben ziehen. CMS-I-00003815 13. Schrauben 1 demontieren. 14. Distanzblech 2 demontieren. CMS-I-00003816 15. Steckverbindung 3 trennen. 16. Optogeber 1 nach unten bewegen. 17. Dichtung 2 demontieren. CMS-I-00003817 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 229 20. Optogeber mit der beiliegenden Bürste reinigen. 21. Optogeber mit klarem Wasser spülen. 22. Optogeber 1 einsetzen. CMS-I-00002826 23. Optogeber 1 nach oben bewegen. 24. Dichtung 2 montieren. 25. Steckverbindung 3 herstellen. CMS-I-00003817 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 230 28. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken. 29. Schusskanal unter den Optogeber schwenken. CMS-I-00003815 30. Schusskanal mit dem Federstecker 1 montie- ren. 31. Isobusverbindung zum Traktor herstellen. 32. Maschine neu starten. CMS-I-00003814 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 231: Verteilerkopf Reinigen

    1. Geeignetes Hilfsmittel verwenden um dem Vertei- lerkopf sicher zu erreichen. 2. Rändelschrauben 1 lösen. 3. Deckel 2 demontieren. CMS-I-00003957 4. Alle Ausläufe 1 reinigen. 5. Deckel montieren. 6. Rändelschrauben festziehen. CMS-I-00003958 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 232: Spurlockererschar Prüfen

    Wechseln Sie das Schar bei Erreichen der Verschleißgrenze aus. Wenn der Abstand zwischen Scharspitze und CMS-I-00001081 Werkzeugträger kleiner als 15 mm ist, Spurlockererschar 2 ersetzen. Um das Spurlockererschar zu ersetzen, siehe Kapitel "Spurlockererschar wechseln". MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 233: Maschine Schmieren

    Sie die Schmiernippel und die Fettpresse sorgfältig. Schmieren Sie die Maschine nur mit den in den Technischen Daten aufgeführten CMS-I-00002270 Schmierstoffen. Pressen Sie das verschmutzte Fett voll- ständig aus den Lagern. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 234: Maschine Instand Halten Maschine Schmieren

    10 | Maschine instand halten Maschine schmieren 10.2.1 Schmierstellenübersicht CMS-T-00002350-B.1 CMS-I-00002082 alle 50 Betriebsstunden CMS-I-00002080 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 235: Rollenketten Schmieren

    10.3.1 Rollenkette im vorlaufenden Radantrieb schmieren CMS-T-00005448-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 2 demontieren. 2. Abdeckung 1 zur Seite schieben. 3. Abdeckung nach oben schwenken. CMS-I-00002646 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 236: Maschine Instand Halten Rollenketten Schmieren

    10 | Maschine instand halten Rollenketten schmieren 4. Rollenkette 1 von innen nach außen schmieren. 5. Leichtgängigkeit des Kettenspanners 2 prüfen. CMS-I-00003884 6. Abdeckung montieren. 7. Schrauben und Scheiben montieren. CMS-I-00002645 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 237: Rollenkette Im Wechselradgetriebe Schmieren

    Abdeckung 1 öffnet selbsttätig. CMS-I-00002656 2. Rollenkette 1 von innen nach außen schmieren. 3. Leichtgängigkeit des Kettenspanners 2 prüfen. CMS-I-00003885 4. Hebel betätigen 1 . Antriebskette wird gespannt. 5. Hebel halten. CMS-I-00002651 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 238: Rollenkette Im Nachlaufenden Radantrieb Schmieren

    Abdeckung wird am Kettenspanner 2 verriegelt. CMS-I-00002647 10.3.3 Rollenkette im nachlaufenden Radantrieb schmieren CMS-T-00005450-B.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 2 demontieren. 2. Abdeckung 1 demontieren. CMS-I-00002721 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 239 10 | Maschine instand halten Rollenketten schmieren 3. Rollenkette 2 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 1 prüfen. CMS-I-00003887 5. Abdeckung montieren. 6. Schrauben und Scheiben montieren. CMS-I-00002720 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 240: Rollenkette Am Mechanischen Dosierantrieb Schmieren

    1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00002724 3. Rollenkette 1 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 2 prüfen. CMS-I-00003886 5. Abdeckung 1 montieren. 6. Schrauben montieren. CMS-I-00002723 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 241: Rollenkette Am Zentralen Düngerdosierantrieb Schmieren

    Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00004157 3. Rollenkette 1 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 2 prüfen. 5. Abdeckung montieren. 6. Schrauben montieren. CMS-I-00004156 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 242: Rollenkette Am Elektrischen Rührwellenantrieb Schmieren

    Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00004157 3. Rollenkette 1 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 2 prüfen. 5. Abdeckung montieren. 6. Schrauben montieren. CMS-I-00005365 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 243: Maschine Reinigen

    Halten Sie immer einen Abstand von min- destens 30 cm zwischen Hochdruckdüse und Maschine ein. Stellen Sie einen Wasserdruck von höchs- tens 120 bar ein. Die Maschine mit Hochdruckreiniger oder Heiß- wasser-Hochdruckreiniger reinigen. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 244: Maschine Verladen

    11.1 Maschine heben CMS-T-00001839-C.1 Die Maschine verfügt über Zurrpunkte für Hebegurte. Bei Maschinen mit Düngerbehälter befinden sich Zurrpunkte im Düngerbehalter. CMS-I-00004146 Bei Maschinen ohne Düngerbehälter befinden sich Zurrpunkte an den Radschwingen. CMS-I-00004150 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 245 Erforderliche Tragfähigkeit je Anschlagmittel 2000 kg CMS-I-00004146 Unsachgemäß angebrachte Anschlagmittel im Dün- gerbehälter. VORAUSSETZUNGEN Maschine ist in Transportstellung 1. Anschlagmittel zum Heben an den vorgesehenen Anschlagpunkten befestigen. 2. Maschine langsam anheben. CMS-I-000089 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 246: Maschine Verzurren

    11 | Maschine verladen Maschine verzurren 11.2 Maschine verzurren CMS-T-00002196-C.1 Die Maschine verfügt über Zurrpunkte für die La- dungssicherung. CMS-I-00004145 CMS-I-00002006 CMS-I-00004150 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 247 11 | Maschine verladen Maschine verzurren CMS-I-00002074 VORAUSSETZUNGEN Maschine ist eingeklappt 1. Anschlagmittel nur an den gekennzeichneten Stellen anbringen. 2. Maschine vorschriftsmäßig auf dem Transport- fahrzeug sichern. CMS-I-00000450 MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 248: Anhang

    380 Nm 290 Nm 405 Nm 485 Nm 27 mm M18x1,5 325 Nm 460 Nm 550 Nm 410 Nm 580 Nm 690 Nm 30 mm M20x1,5 460 Nm 640 Nm 770 Nm MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 249: Mitgeltende Dokumente

    112 Nm 4,9 Nm 174 Nm 8,4 Nm 242 Nm 20,4 Nm 342 Nm 40,7 Nm 470 Nm 70,5 Nm 589 Nm 12.2 Mitgeltende Dokumente CMS-T-00001756-C.1 Betriebsanleitung des Traktors Betriebsanleitung ISOBUS-Software Betriebsanleitung Bedienterminal MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 250: Verzeichnisse

    Maschine be- zeichnet. Traktor In dieser Betriebsanleitung wird durchgängig die Be- nennung Traktor verwendet, auch für andere landwirt- schaftliche Zugmaschinen. An den Traktor werden Maschinen angebaut oder angehängt. MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...

  • Seite 251: Stichwortverzeichnis

    Fahrwerksverbindung Radarsensorschrauben Düngerausstattung Radschrauben Befüllschnecke Rahmenverbindung Düngerbehälter Scharverbindung FerTeC Twin-Schar Arbeitsgeschwindigkeit Düngerbehälter befüllen ermitteln mit der Befüllschnecke mit der klappbaren Befüllschnecke Arbeitsstellungssensor über den Ladesteg anpassen Düngerbehälter entleeren Düngerbehälter reinigen Düngerdosierer entleeren MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 252 Kettenöl Klutenräumer einstellen Gebläsedrehzahl Kontaktdaten über Hydraulik einstellen Technische Redaktion über Zapfwelle einstellen Kornabstand prüfen Gebläseläufer reinigen Kornabstand Gelenkwelle abkuppeln rechnerisch ermitteln Gelenkwelle anpassen Korngröße ermitteln Gelenkwelle kuppeln Gesamtgewicht berechnen Ladesteg bedienen MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 253 Produktbeschreibung Maschine schmieren Mikrogranulatstreuer Störungen beseitigen Maschinenausleger teleskopieren 65, 173 Maschine schmieren Rahmenballastierung einstellen Maschine verladen Maschine heben Reifenluftdruck Maschine verzurren Reifentragfähigkeit Maschine verwenden berechnen Im Vorgewende wenden reinigen Maschine einsetzen Maschine MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 254 Spurlockerer mechanisch Arbeitstiefe einstellen parken Schardruck Schar prüfen in der Fahrspur einstellen Schar wechseln Spurweite einstellen Scharhochstellung verwenden Starre Schneidscheibe einstellen Scheibenzustreicher Prüfen und ersetzen am PreTeC-Mulchsaat- einstellen schar Schließschieber einstellen MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 255 Düngerbehälter reinigen erforderliche Traktoreigenschaften berechnen Gebläseläufer reinigen Optogeber reinigen Traktorsteuergeräte Reifenluftdruck sperren Vereinzelung reinigen TwinTerminal Typenschild an der Maschine Beschreibung Zustreicherscheiben Prüfen und ersetzen am PreTeC-Mulchsaat- schar Unterlenkerbolzen Zyklonabscheider prüfen reinigen Variabel Teleskopieren MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
  • Seite 258 AMAZONEN-WERKE H. DREYER SE & Co. KG Postfach 51 49202 Hasbergen-Gaste Germany +49 (0) 5405 501-0 amazone@amazone.de www.amazone.de MG6149-DE-DE | J.1 | 26.09.2022 | © AMAZONE...
