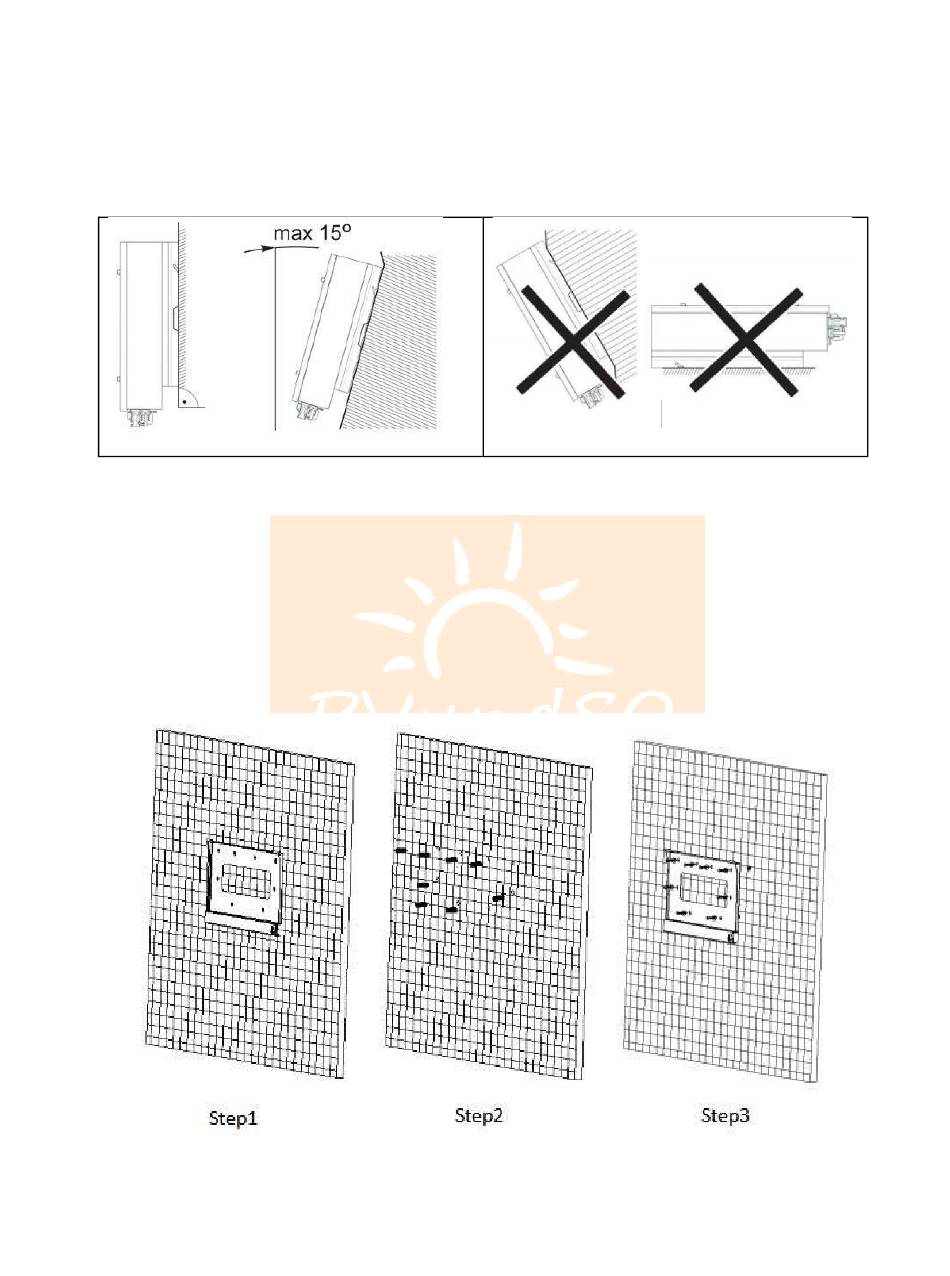

3.5 Einbaulage
Der Inverter muss senkrecht an einer ebenen Wandl montiert werden (um eine schnelle Wärmeableitung zu gewährleisten). Wählen Sie für die Installation von ME3000SP
eine Position ohne direkte Sonneneinstrahlung / Schneeansammlung.
3.6 ME3000SP montieren
Schritt 1: Halten Sie die Montagehalterung richtig an die Wand und markieren Sie die 8 Bohrlöcher mit einem Markierungsstift. Bohren Sie 8 Löcher (Bohrer 6 mm) in die
Wand.
Schritt 2: Setzen Sie die Dübel in das Loch ein und beachten Sie die Einstecktiefe. (nicht zu flach oder zu tief)
Schritt 3: Befestigen Sie die Montagehalterung mit Schrauben und Unterlegscheiben an der Wand.
Schritt 4: Setzen Sie ME3000SP auf die Montagehalterung.
Abb. 4 Einbaulage des ME3000SP
11
