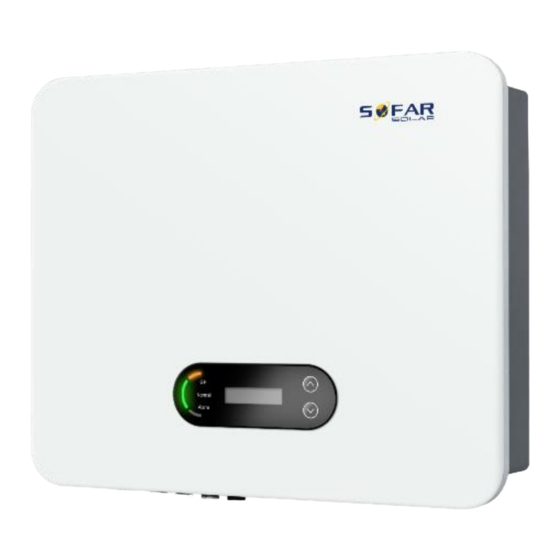

- Seite 1 SOFAR 15K …. 24KTLX-G3 Installations- und Betriebsanleitung Version 01 | Juni 2022 Deutsch SOFAR 15KTLX-G3, 17KTLX-G3, 20KTLX-G3, 24KTLX-G3...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhaltsverzeichnis Angaben zur Betriebsanleitung Copyright-Erklärung Gliederung dieser Betriebsanleitung Umfang Zielgruppe Verwendete Symbole Grundlegende Sicherheitshinweise Informationen zur Sicherheit Symbole und Zeichen Produktmerkmale Produktabmessungen Arten von Stromnetzen Produktabmessungen Etiketten auf dem Gerät Funktionsmerkmale Wirkungsgrad-Kurve Installation Installationshinweise Installationsschritte Prüfung vor der Installation Anschlüsse SOFAR 15K ... - Seite 3 INHALTSVERZEICHNIS Werkzeuge Installationsort Auspacken des Wechselrichters Installation des Wechselrichters Elektrische Anschlüsse Sicherheitshinweise Elektrischer Anschluss Anschließen der PE-Kabel Anschließen der DC-Kabel Anschließen der AC-Kabel Kommunikationsanschlüsse Anlagenüberwachung Inbetriebnahme des Wechselrichters Sicherheitsprüfung vor Inbetriebnahme Starten des Wechselrichters Bedienung des Gerätes Bedien- und Anzeigefeld Standard-Anzeige Statusanzeige Menüstruktur...
- Seite 4 INHALTSVERZEICHNIS Fehlersuche Fehlercode-Liste Wartung Technische Daten SOFAR 15K ... 24KTLX-G3...
-
Seite 5: Angaben Zur Betriebsanleitung
ANGABEN ZUR BETRIEBSANLEITUNG Angaben zur Betriebsanleitung Diese Anleitung enthält wichtige Sicherheitshinweise, die bei der Installation und Wartung des Geräts beachtet werden müssen. Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf! Diese Anleitung muss als integraler Bestandteil des Geräts betrachtet werden. -
Seite 6: Umfang
ANGABEN ZUR BETRIEBSANLEITUNG Umfang Dieses Produkthandbuch beschreibt die Installation, den elektrischen Anschluss, die Inbetriebnahme, die Wartung und die Fehlerbehebung von SOFAR 15K ... 24KTLX-G3 Wechselrichtern. Zielgruppe Diese Anleitung richtet sich an elektrotechnisches Fachpersonal, das für die Installation und Inbetriebnahme des Wechselrichters in der PV-Anlage verantwortlich ist, sowie an PV-Anlagenbetreiber. - Seite 7 ANGABEN ZUR BETRIEBSANLEITUNG GEFAHR Führt bei Missachtung unmittelbar zum Tod oder zu schweren Personenschäden. • Befolgen Sie die Warnungen, um Todesfälle oder schwere Verletzungen zu vermeiden! WARNUNG Kann bei Missachtung zum Tod oder zu schweren Personenschäden führen. • Befolgen Sie die Warnungen, um schwere Verletzungen zu vermeiden! VORSICHT Kann bei Missachtung zu leichten Personenschäden führen.
-
Seite 8: Grundlegende Sicherheitshinweise
GRUNDLEGENDE SICHERHEITSHINWEISE Grundlegende Sicherheitshinweise HINWEIS • Wenn Sie beim Lesen der folgenden Informationen Fragen oder Probleme haben, wenden Sie sich bitte an SOFARSOLAR. In diesem Kapitel werden die Sicherheitshinweise für die Installation und den Betrieb des Geräts vorgestellt. Informationen zur Sicherheit Lesen und verstehen Sie die Anweisungen dieser Anleitung und machen Sie sich mit den relevanten Sicherheitssymbolen in diesem Kapitel vertraut, bevor Sie mit der Installation und Fehlerbehebung... -
Seite 9: Qualifizierte Personen
GRUNDLEGENDE SICHERHEITSHINWEISE Vor der Installation und Wartung des Geräts sollten Sie den DC- Schalter öffnen, um die DC-Spannung des PV-Generators zu unterbrechen. Sie können die Gleichspannung auch abschalten, indem Sie den DC-Schalter im Array-Anschlusskasten öffnen. Andernfalls kann es zu schweren Verletzungen kommen. 2.1.1 Qualifizierte Personen Das Personal, das mit der Bedienung und Wartung des Gerätes... -
Seite 10: Anforderungen An Die Installation
GRUNDLEGENDE SICHERHEITSHINWEISE 2.1.2 Anforderungen an die Installation Bitte installieren Sie den Wechselrichter gemäß dem folgenden Abschnitt. Befestigen Sie den Wechselrichter an einem geeigneten Objekt mit ausreichender Tragfähigkeit (z. B. Wände, PV-Gestelle usw.) und achten Sie darauf, dass der Wechselrichter senkrecht steht. Wählen Sie einen geeigneten Platz für die Installation von elektrischen Geräten. -
Seite 11: Anforderungen An Die Lagerung
GRUNDLEGENDE SICHERHEITSHINWEISE 2.1.4 Anforderungen an die Lagerung ACHTUNG Wenn der Wechselrichter nicht sofort installiert wird, müssen die nachstehenden Anforderungen an die Lagerung erfüllt werden: • Lassen Sie den Wechselrichter und den Trockenmittelbeutel in der Originalverpackung und verschließen Sie diese gut. •... - Seite 12 GRUNDLEGENDE SICHERHEITSHINWEISE 2.1.6 Elektrischer Anschluss Beachten Sie beim Umgang mit dem Solar-Wechselrichter alle geltenden elektrischen Vorschriften zur Unfallverhütung. GEFAHR Gefährliche DC-Spannung • Verwenden Sie vor dem elektrischen Anschluss unbedingt lichtundurchlässiges Material zum Abdecken der PV-Module oder trennen Sie den PV-Generator vom Wechselrichter. Bei Sonneneinstrahlung generiert PV-Generator...
-
Seite 13: Betrieb
GRUNDLEGENDE SICHERHEITSHINWEISE 2.1.7 Betrieb GEFAHR Stromschlag • Das Berühren des Stromnetzes oder der Anschlussklemmen des Geräts kann zu einem Stromschlag oder Brand führen! • Berühren Sie nicht die Klemme oder den Leiter, die mit dem Stromnetz verbunden sind. • Beachten Sie alle Hinweise und Sicherheitsdokumente, die sich auf den Netzanschluss beziehen. -
Seite 14: Wartung Und Reparatur
GRUNDLEGENDE SICHERHEITSHINWEISE 2.1.8 Wartung und Reparatur GEFAHR Gefährliche Spannung! • Schalten Sie vor Reparaturarbeiten zuerst den AC- Leitungsschutzschalter zwischen Wechselrichter Stromnetz und dann den DC-Schalter aus. • Warten nach Ausschalten Leistungsschalters und des DC-Schalters mindestens 5 Minuten, bevor Sie Wartungs- oder Reparaturarbeiten durchführen. -
Seite 15: Symbole Und Zeichen
GRUNDLEGENDE SICHERHEITSHINWEISE Symbole und Zeichen VORSICHT Vorsicht vor Verbrennungen durch das heiße Gehäuse! • Während der Wechselrichter in Betrieb ist, berühren Sie nur das Display und die Tasten, da das Gehäuse heiß werden kann. ACHTUNG Erdung durchführen! • Der PV-Generator sollte entsprechend den Anforderungen des örtlichen Stromnetzbetreibers geerdet werden! •... -
Seite 16: Symbole Am Wechselrichter
GRUNDLEGENDE SICHERHEITSHINWEISE 2.2.1 Symbole am Wechselrichter Auf dem Wechselrichter befinden sich einige Symbole, die sich auf die Sicherheit beziehen. Die Hinweise zur Bedeutung dieser Symbole lesen und verstehen, und erst dann mit der Installation beginnen. Symbol Beschreibung Es liegt eine Restspannung im Wechselrichter vor! Vor dem Öffnen des Wechselrichters sollten Sie fünf Minuten warten, um eine vollständige Entladung des Kondensators sicherzustellen. - Seite 17 GRUNDLEGENDE SICHERHEITSHINWEISE Symbol Beschreibung Der Temperaturbereich, in dem der Wechselrichter arbeiten kann. RCM (Regulatory Compliance Mark) Das Produkt entspricht den Anforderungen der geltenden australischen Normen. SOFAR 15K ... 24KTLX-G3...
-
Seite 18: Produktmerkmale
PRODUKTMERKMALE Produktmerkmale Dieses Kapitel erläutert die Produktmerkmale, die Abmessungen und die Wirkungsgrade. Produktabmessungen Der SOFAR 15K ... 24KTLX-G3 ist ein netzgekoppelter PV- Wechselrichter mit zwei MPPTs, der den von PV-Anlagen erzeugten Gleichstrom in Dreiphasen-Wechselstrom umwandelt und in das öffentliche Stromnetz einspeist. Der AC-Leistungsschalter und der DC-Schalter werden als Trennvorrichtung verwendet und müssen leicht zugänglich sein. -
Seite 19: Arten Von Stromnetzen
PRODUKTMERKMALE Arten von Stromnetzen SOFAR 15K ... 24KTLX-G3 sind mit den folgenden Netzarten kompatibel: HINWEIS • Für das TT-Netz sollte die Spannung zwischen N und PE weniger als 30 V betragen. Produktabmessungen Die Auswahl der optionalen Teile des Wechselrichters sollte von einem qualifizierten Techniker vorgenommen werden, der die Installationsbedingungen genau kennt. - Seite 20 PRODUKTMERKMALE Vorder-, Rück- und Seitenansicht Abmessungen der Halterung 15 ... 17KTLX-G3 – Ansicht von unten 20 ... 24KTLX-G3 – Ansicht von unten HINWEIS • SOFAR 15K ... 24KTLX-G3 Wechselrichter unterstützen einen 4-Kanal-PV-Strangeingang. SOFAR 15K ... 24KTLX-G3...
-
Seite 21: Etiketten Auf Dem Gerät
PRODUKTMERKMALE Etiketten auf dem Gerät Die Etiketten dürfen nicht verdeckt oder entfernt werden! Funktionsmerkmale Die vom PV-Generator erzeugte DC-Leistung wird durch die Eingangsplatine gefiltert, bevor sie in die Leistungsplatine gelangt. Die Eingangsplatine bietet auch Funktionen wie die Erkennung der Isolationsimpedanz und die Messung von DC-Strom und -spannung. Der DC-Strom wird von der Leistungsplatine in AC-Strom umgewandelt. -
Seite 22: Funktionen
PRODUKTMERKMALE 3.5.1 Funktionen Digitaleingänge (DRMs) Der Wechselrichter kann über eine externe Steuerung ein- /ausgeschaltet werden. Einspeisung von Blindleistung in das Netz Der Wechselrichter ist in der Lage, Blindleistung zu erzeugen und kann diese in das Netz einspeisen. Die Einstellung des Leistungsfaktors (Cos Phi) kann über die serielle RS485-Schnittstelle gesteuert werden. -
Seite 23: Elektrisches Blockschaltbild
PRODUKTMERKMALE 3.5.2 Elektrisches Blockschaltbild Wirkungsgrad-Kurve Vpv=480v Vpv=650v Vpv=850v 100% % der Nennausgangsleistung 180 190 200 210 220 230 240 250 260 270 280 290 300 Vgrid (V) SOFAR 15K ... 24KTLX-G3... -
Seite 24: Installation
INSTALLATION Installation Installationshinweise GEFAHR Brandgefahr • Installieren Sie den Wechselrichter NICHT auf brennbarem Material. • Installieren Sie den Wechselrichter NICHT in einem Bereich, in dem entflammbares oder explosives Material gelagert wird. VORSICHT Verbrennungsgefahr • Installieren Sie den Wechselrichter NICHT an Orten, an denen Sie ihn versehentlich berühren könnten. -
Seite 25: Installationsschritte
INSTALLATION Installationsschritte Die mechanische Installation erfordert folgende Schritte: Wechselrichter vor der Installation prüfen Installation vorbereiten Installationsort bestimmen Wechselrichter transportieren Rückwand montieren Wechselrichter installieren Prüfung vor der Installation 4.3.1 Prüfen der äußeren Verpackungsmaterialien Verpackungsmaterialien und Komponenten können beim Transport beschädigt werden. Prüfen Sie daher die äußeren Verpackungsmaterialien, bevor Sie den Wechselrichter installieren. - Seite 26 INSTALLATION Bild Beschreibung Menge Wechselrichter SOFAR 15K ... 24KTLX-G3 1 Wandhalterung PV+ Eingangsklemme PV- Eingangsklemme PV+ Metallstift PV- Metallstift M8*80 Sechskantschraube M6*12 Sechskantschraube R-Klemme COM-Terminal Anleitung Garantiekarte Garantie-Anmeldeformular WiFi-Stick-Logger SOFAR 15K ... 24KTLX-G3...
-
Seite 27: Anschlüsse
INSTALLATION Anschlüsse VORSICHT Transportschäden • Bitte überprüfen Sie die Produktverpackung und die Anschlüsse vor der Installation sorgfältig. PV-Eingangsanschlüsse ① DC-Schalter ② (Minus) PV-Eingangsanschlüsse ③ ④ WiFi/GPRS/Ethernet (Plus) ⑤ Entlüftungsventil ⑥ COM-Anschluss (RS485) ⑦ AC-Ausgang ⑧ Lüfter Werkzeuge Bereiten Sie die für die Installation und den elektrischen Anschluss erforderlichen Werkzeuge vor. - Seite 28 INSTALLATION Werkzeug Modell Funktion Bohrhammer Zum Bohren von Empfohlener Bohrer: Löchern an der 60mm Wand Schraubendreher Zum Anziehen und Lösen von Schrauben bei der Installation des AC-Kabels; zum Entfernen und Installieren der Schrauben der AC-Klemme Demontage-Werkzeug Zum Entfernen der PV-Klemme Abisolierzange Zum Abisolieren von Draht...
- Seite 29 INSTALLATION Werkzeug Modell Funktion Crimpwerkzeug Zum Crimpen von Stromkabeln Multimeter Zur Überprüfung der Erdung Marker Zum Markieren Maßband Zum Messen von Abständen Wasserwaage Zum Ausrichten Wandhalterung ESD-Handschuhe Für den Installateur Schutzbrille Für den Installateur Staubschutzmaske Für den Installateur SOFAR 15K ... 24KTLX-G3...
-
Seite 30: Installationsort
INSTALLATION Installationsort Wählen Sie eine geeignete Position für die Installation des Wechselrichters aus. Beachten Sie dabei die folgenden Anforderungen: SOFAR 15K ... 24KTLX-G3... - Seite 31 INSTALLATION Mindestabstände für einzelne SOFAR 15K ... 24KTLX-G3 Wechselrichter: Mindestabstände bei mehreren SOFAR 15K ... 24KTLX-G3 Wechselrichtern: SOFAR 15K ... 24KTLX-G3...
-
Seite 32: Auspacken Des Wechselrichters
INSTALLATION Auspacken des Wechselrichters Öffnen Sie die Verpackung und lassen Sie mindestens zwei Personen den Wechselrichter an beiden Seiten unterfassen. Heben Sie den Wechselrichter aus der Verpackung und bringen Sie ihn in die Installationsposition. SOFAR 15K ... 24KTLX-G3... -
Seite 33: Installation Des Wechselrichters
INSTALLATION ACHTUNG Mechanische Schäden • Um Geräteschäden und Verletzungen zu vermeiden, halten Sie beim Bewegen des Wechselrichters das Gleichgewicht, da dieser schwer ist. • Stellen Sie den Wechselrichter nicht auf seine Anschlüsse, da diese nicht für das Gewicht des Wechselrichters ausgelegt sind. - Seite 34 INSTALLATION Hängen Sie den Wechselrichter in die Wandhalterung ein. Sichern Sie den Wechselrichter mit den Sechskantschrauben M6 an der Wandhalterung. Installieren Sie ein Schloss, um einen Diebstahl zu verhindern (optional). SOFAR 15K ... 24KTLX-G3...
-
Seite 35: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Elektrische Anschlüsse Sicherheitshinweise Dieses Thema beschreibt die elektrischen Anschlüsse des Wechselrichters SOFAR 15K ... 24KTLX-G3. Lesen Sie diesen Teil sorgfältig durch, bevor Sie Kabel anschließen. GEFAHR Elektrische Spannung an den DC-Anschlüssen • Vergewissern Sie sich vor der Durchführung des elektrischen Anschlusses, dass der DC-Schalter AUS ist. -
Seite 36: Elektrischer Anschluss
Die Installation und Wartung des Wechselrichters muss von einer Elektrofachkraft durchgeführt werden. Die angeschlossenen PV-Module müssen der IEC 61730 Klasse A entsprechen. Maximaler Modell ISC PV (maximal) Ausgangsstrom SOFAR 15KTLX-G3 23,9 A SOFAR 15KTLX-G3-A 23,9 A SOFAR 17KTLX-G3 27,1 A SOFAR 20KTLX-G3 31,9 A 36A/36A... -
Seite 37: Anschließen Der Pe-Kabel
ELEKTRISCHE ANSCHLÜSSE Anschließen der PE-Kabel Verbinden Sie den Wechselrichter mit der Potentialausgleichsschiene, indem Sie das Nullleiterkabel (PE) zur Erdung verwenden. ACHTUNG Polerdung nicht erlaubt! • Da der Wechselrichter transformatorlos ist, dürfen der Pluspol und der Minuspol des PV-Generators NICHT geerdet werden. Andernfalls kommt es zum Ausfall des Wechselrichters. -
Seite 38: Anschließen Der Dc-Kabel
ELEKTRISCHE ANSCHLÜSSE Installieren Sie den gecrimpten Ringkabelschuh und die Unterlegscheibe mit der Schraube M6 und ziehen Sie diese mit einem Drehmoment von 5 Nm mit einem Innensechskantschlüssel an: ① ② Schraube M6 Ringkabelschuh ③ Gewindeloch Anschließen der DC-Kabel HINWEIS • Maximale Toleranzspannung ≥... - Seite 39 ELEKTRISCHE ANSCHLÜSSE Führen Sie das Plus- und das Minus-DC-Kabel in die entsprechenden Kabelverschraubungen ein. ① Plus-DC-Kabel ② Minus-DC-Kabel Verwenden Sie eine Crimpzange, um die DC-Kabel zu crimpen. VORSICHT Gefahr durch Verpolung! • Vergewissern Sie sich vor dem Einstecken in die DC- Anschlüsse der korrekten Polarität! SOFAR 15K ...
- Seite 40 ELEKTRISCHE ANSCHLÜSSE Stecken Sie die gecrimpten DC-Kabel in das entsprechende Steckergehäuse, bis Sie ein „Klick“-Geräusch hören. ③ Positiv ④ Negativ Überprüfen Sie den Spannungspegel des DC-Eingangs mit einem Multimeter und überprüfen Sie die korrekte Polarität. Schließen Sie den DC-Anschluss an den Wechselrichter an. SOFAR 15K ...
-
Seite 41: Anschließen Der Ac-Kabel
ELEKTRISCHE ANSCHLÜSSE Entfernen der Stecker VORSICHT Gefahr durch DC-Lichtbögen • Vergewissern Sie sich vor dem Abziehen des Plus- und des Minus-Steckers, dass der DC-Schalter auf OFF steht. Um den Plus- und Minusanschluss vom Wechselrichter abzuklemmen, stecken Sie einen Abziehschlüssel in die Verriegelung und drücken den Schlüssel mit angemessener Kraft wie in der folgenden Abbildung: Anschließen der AC-Kabel... - Seite 42 ELEKTRISCHE ANSCHLÜSSE HINWEIS • Der SOFAR 15K ... 24KTLX-G3 Wechselrichter besitzt einen eingebauten AFI-Schalter (universellen Fehlerstromschutzschalter). Falls ein externer AFI benötigt wird, wird ein Fehlerstromschutzschalter Typ A mit einem Fehlerstrom von 100 mA oder höher empfohlen. • Beachten Sie die nationalen Vorschriften für die Installation von externen Relais oder Schutzschaltern.
- Seite 43 ELEKTRISCHE ANSCHLÜSSE Mehradriger Kupferdraht Das AC-Kabel sollte so dimensioniert sein, dass der Leistungsverlust im AC-Kabel weniger als 1 % der Nennleistung beträgt. Wenn der Widerstand des AC-Kabels zu hoch ist, führt dies zu einem Anstieg der AC-Spannung, was zu einer Trennung des Wechselrichters vom Stromnetz führen kann.
-
Seite 44: Anweisungen Zur Installation
ELEKTRISCHE ANSCHLÜSSE AC-Klemmenanschluss 5.5.1 Anweisungen zur Installation VORSICHT Elektrische Spannung • Vergewissern Sie sich, dass das Netz abgeschaltet ist, bevor Sie den AC-Stecker abziehen. Entfernen wasserdichte Abdeckung einem Schraubendreher und nehmen Sie den Stopfen aus der wasserdichten Kabelverschraubung; SOFAR 15K ... 24KTLX-G3... - Seite 45 ELEKTRISCHE ANSCHLÜSSE Wählen Sie das geeignete Kabel aus der obigen Tabelle aus. Entfernen Sie die Isolierung des AC-Ausgangskabels mit einer Abisolierzange gemäß der folgenden Abbildung und führen Sie die Kabel dann durch die Kabelverschraubung. Klemme Typ R, Isolierhülse RNBS 14-6 (8 AWG) Schließen Sie die Kabel an die AC-Klemmleiste an und befestigen Sie sie (4 ...
-
Seite 46: Kommunikationsanschlüsse
ELEKTRISCHE ANSCHLÜSSE Kommunikationsanschlüsse Die SOFAR 15K ... 24KTLX-G3 Wechselrichter verfügen über einen COM-Anschluss und einen USB-Anschluss. ① USB-Anschluss ② COM-Anschluss 5.6.1 USB-Anschluss Der USB-Anschluss kann zur Aktualisierung der Softwareversion des Wechselrichters oder zum Anschluss eines WiFi- oder Ethernet-Sticks verwendet werden. 5.6.2 COM-Anschluss Die spezifischen PIN-Zuordnungen entnehmen Sie bitte der folgenden... - Seite 47 ELEKTRISCHE ANSCHLÜSSE Funktion Definition Hinweis Wechselrichterüberwachung RS485 A1-1 RS485 Signal+ und Systemsteuerung RS485 A1-2 RS485 Signal + RS485 B1-1 RS485 Signal - RS485 B1-2 RS485 Signal - Anschluss für Energiezähler RS485 A2 RS485 Signal + RS485 B2 RS485 Signal - Erdung GND.S Signalmasse...
-
Seite 48: Anlagenüberwachung
ELEKTRISCHE ANSCHLÜSSE Anlagenüberwachung Die SOFAR 15K ... 24KTLX-G3 Wechselrichter bieten unterschiedliche Kommunikationsmethoden für die Anlagenüberwachung an: RS485 oder WiFi-Stick (Standard), GPRS oder Ethernet Stick (optional). 5.7.1 RS485-Netzwerk Sie können RS485-Geräte über einen RS485-USB-Adapter an Ihren PC oder einen Datenlogger anschließen. HINWEIS •... -
Seite 49: Konfiguration Des Wifi-Sticks Über Den Webbrowser
ELEKTRISCHE ANSCHLÜSSE 5.7.2 WiFi-, GPRS-, Ethernet-Stick Wenn Sie einen der Stick-Logger installiert haben, können die Wechselrichter direkt Ihre Betriebs-, Energie und Alarmdaten im Monitoring-Portal SolarMAN hochladen. HINWEIS • Stick-Logger verwenden, muss Wechselrichter die Modbus-Adresse 1 haben. 5.7.3 Konfiguration des WiFi-Sticks über den Webbrowser Vorbereitung: Der WiFi-Stick ist gemäß... -
Seite 50: Einrichten Des Wifi-Stick Mit Der App
ELEKTRISCHE ANSCHLÜSSE Empfohlene Browser: Internet Explorer 8+, Google Chrome 15+, Firefox 10+ Geben Sie den Benutzernamen und das Passwort ein, die beide standardmäßig auf “admin“ eingestellt sind. Die Seite „Status“ wird geöffnet. Klicken Sie auf den „Wizard“ um dem WiFi-Stick für den Internet- Zugriff zu konfigurieren. - Seite 51 ELEKTRISCHE ANSCHLÜSSE Konfigurationsschritte Nach dem Start der App melden Sie sich als neuer Nutzer an oder geben die aktuellen solarMAN Zugangsdaten ein. Legen Sie eine neue Anlage an und hinterlegen die Anlagendaten. Scannen Sie den Barcode des Stick-Loggers, um einen Wechselrichter der Anlage zuzuordnen.
-
Seite 52: Reset-Taster
ELEKTRISCHE ANSCHLÜSSE Status Beschreibung Kommunikation Blinkend (1 Sek.): Kommunikation mit mit Wechselrichter Wechselrichter Ein: Logger mit Wechselrichter verbunden Aus: Keine Verbindung zum Wechselrichter READY Logger-Status Blinkend (1 Sek.): Normaler Status Blinkend (0,1 Sek.): Reset läuft Aus: Fehlerzustand Reset-Taster Tastendruck Beschreibung 1 Sek. - Seite 53 ELEKTRISCHE ANSCHLÜSSE Der GPRS-Stick muss über SOLARMAN Business eingerichtet werden: Führen Sie folgende Schritte aus: Öffnen Sie die App und rufen Sie den Menüpunkt „Bluetooth Tools“ auf. Identifizieren Sie den WiFi-Stick anhand der Seriennummer und wählen ihn aus. Rufen Sie den Punkt „Custom“ auf. Geben Sie den Befehl AP+YZAPN= „APN-Name Ihres Netzbetreibers“...
-
Seite 54: Einrichten Des Ethernet-Sticks
ELEKTRISCHE ANSCHLÜSSE 5.7.6 Einrichten des Ethernet-Sticks Der Ethernet-Stick wird standardmäßig mit DHCP ausgeliefert, sodass er automatisch eine IP-Adresse vom Router bezieht. Wenn Sie eine feste IP-Adresse einrichten möchten, schließen Sie einen PC an den Ethernet-Stick an und öffnen Sie die Konfigurationsseite über die Webadresse 10.10.100.254. -
Seite 55: Inbetriebnahme Des Wechselrichters
INBETRIEBNAHME DES WECHSELRICHTERS Inbetriebnahme des Wechselrichters Sicherheitsprüfung vor Inbetriebnahme ACHTUNG Spannungsbereich prüfen • Stellen Sie sicher, dass die DC- und AC-Spannungen innerhalb des zulässigen Bereichs des Wechselrichters liegen. Starten des Wechselrichters Schalten Sie den DC-Schalter ein. Schalten Sie den AC-Leitungsschutzschalter ein. Wenn die von der Solaranlage erzeugte DC-Leistung ausreichend ist, startet der Wechselrichter automatisch. - Seite 56 INBETRIEBNAHME DES WECHSELRICHTERS • SOFARSOLAR ist nicht verantwortlich für Folgen, die sich aus einer falschen Auswahl des Ländercodes ergeben. • eingestellte Ländercode beeinflusst Netzüberwachung Gerätes. Wechselrichter überprüft laufend die eingestellten Grenzwerte und trennt das Gerät ggf. vom Netz. SOFAR 15K ... 24KTLX-G3...
-
Seite 57: Bedienung Des Gerätes
BEDIENUNG DES GERÄTES Bedienung des Gerätes In diesem Kapitel werden das LCD-Display und die LED-Anzeige des SOFAR 15K ... 24KTLX-G3 Wechselrichters vorgestellt. Bedien- und Anzeigefeld 7.1.1 Tasten und Anzeigeleuchten Tasten Taste Name Beschreibung Aufwärts Kurz drücken: Vorherigen Menüpunkt auswählen Langes Drücken: Menü oder aktuelle Benutzeroberfläche verlassen Abwärts Kurz drücken: Nächsten Menüpunkt... -
Seite 58: Standard-Anzeige
BEDIENUNG DES GERÄTES Standard-Anzeige Dadurch erscheint eine rollierende Anzeige der Gleichspannung/des Gleichstroms (PV1), der Energieerträge (heute/insgesamt), der Netzspannung und des Netzstroms sowie des Status. Statusanzeige Die folgende Tabelle zeigt die verschiedenen Stati und ihre Bedeutung: Status Beschreibung Initialisierung Die Steuersoftware wird gestartet. 30 s. -
Seite 59: Menüstruktur
BEDIENUNG DES GERÄTES Status Beschreibung Normal Wechselrichter geht in den Normalzustand (Normalzustand) über, er speist Strom in das Netz ein. Fault (Fehler) Der Wechselrichter geht in den Fehlerzustand über, wenn ein Fehler oder eine Störung auftritt. Menüstruktur Drücken Sie lange auf die Taste, um das Hauptmenü aufzurufen. Hauptmenü... - Seite 60 BEDIENUNG DES GERÄTES “Settings“-Menü 1. Set time (Zeit einstellen) Stellt die Systemzeit für den Wechselrichter ein. 2. Clear energy (Energie Löscht den Gesamtenergieertrag löschen) des Wechselrichters. 3. Clear events (Ereignisse Löscht im Wechselrichter löschen) aufgezeichnete alte Ereignisse. 4. Country Code (Ländercode) Stellt das Land und die Norm ein, das den aktuellen Einsatzbedingungen und Anforderungen entspricht.
- Seite 61 BEDIENUNG DES GERÄTES 10. MPPT scan (MPPT-Suche) Mit dieser Funktion kann der Spitzenwert der maximalen Leistung nachgeführt werden. 11. Logic interface (Logik- Aktiviert oder deaktiviert logische Schnittstelle) Schnittstellen. 12. IV Curve Scan (IV- Mit dieser Funktion kann der Kurvenscan) Spitzenwert der maximalen Leistung nachgeführt werden.
- Seite 62 BEDIENUNG DES GERÄTES Ereignisliste-Menü Die Ereignisliste wird verwendet, um die Echtzeit- Ereignisaufzeichnungen anzuzeigen, einschließlich der Gesamtzahl der Ereignisse und jeder spezifischen ID-Nr. und Ereigniszeit. Die neuesten Ereignisse werden oben aufgeführt. 2. Ereignisliste 1. Aktuelles Ereignis 2. Ereignisverlauf Störungsinformationen 001 ID04 06150825 (Anzeige der Ereignis- Sequenznummer, der Ereignis-ID- Nummer und der Ereignis-...
-
Seite 63: Software-Update
BEDIENUNG DES GERÄTES Software-Update Der Benutzer kann die Software per USB-Flash Laufwerk aktualisieren. SofarSolar stellt das Firmware-Update bereit, wenn dies erforderlich ist. Software-Update Schalten Sie den DC- und AC-Schalter aus und entfernen Sie dann Kommunikationsabdeckung. Wenn eine RS485-Leitung angeschlossen wurde, achten Sie darauf, die Mutter zu lösen. Stellen Sie sicher, dass die Kommunikationsleitung nicht unter Spannung steht. - Seite 64 BEDIENUNG DES GERÄTES Fall eine Fehlermeldung erscheint, schalten Sie den DC-Schalter aus und warten, bis der LCD-Bildschirm erlischt. Schalten Sie dann den DC-Schalter wieder ein und fahren Sie mit der Aktualisierung ab Schritt 5 fort. 10. Nachdem das Update abgeschlossen ist, schalten Sie den DC- Schalter aus und warten, bis der LCD-Bildschirm erlischt.
-
Seite 65: Fehlersuche Und -Behebung
FEHLERSUCHE UND -BEHEBUNG Fehlersuche und -behebung Fehlersuche Dieser Abschnitt enthält Informationen und Schritte zur Behebung möglicher Probleme mit dem Wechselrichter. Befolgen Sie folgende Schritte zur Fehlersuche: • Überprüfen Sie die auf dem Bildschirm des Wechselrichters angezeigten Warnungen, Fehlermeldungen oder Fehlercodes. Wenn auf dem Bildschirm keine Fehlerinformationen angezeigt werden, prüfen Sie, ob die folgenden Voraussetzungen erfüllt sind: •... - Seite 66 FEHLERSUCHE UND -BEHEBUNG Dieser Wechselrichter erfüllt die IEC 62109-2 Klausel 13.9 für die Erdschlussüberwachung. Wenn ein Erdschlussalarm auftritt, wird der Fehler auf dem LCD- Bildschirm angezeigt, das rote Licht leuchtet, und der Fehler kann in der Fehlerhistorie gefunden werden. HINWEIS •...
-
Seite 67: Fehlercode-Liste
FEHLERSUCHE UND -BEHEBUNG Fehlercode-Liste Code Name Beschreibung Lösung Die Spannung des Wenn der Alarm nur ID00 GridOVP Stromnetzes ist zu gelegentlich auftritt, hoch. kann dies am Stromnetz liegen. Der ID00 Spannung des Netzes GridUVP Wechselrichter kehrt ist zu niedrig. automatisch in den ID00 Netzfrequenz ist zu GridOFP... - Seite 68 FEHLERSUCHE UND -BEHEBUNG Spannungs- und Frequenzgrenzen anzupassen. Wenn der Fehler nur gelegentlich auftritt, kann dies auf externe Faktoren zurückzuführen sein. Der Wechselrichter kehrt automatisch in den Normalbetrieb zurück. Wenn der ID00 GFCI Erdschluss Fehler häufig auftritt und lange anhält, prüfen Sie, ob der Isolationswiderstand zwischen PV- Generator und Erde...
- Seite 69 FEHLERSUCHE UND -BEHEBUNG Transiente Fehler behoben wurde. ID01 GridOVPInstant2 Überspannung der Falls nicht, wenden Netzspannung 2 Sie sich bitte an den technischen Support. ID01 VGridLineFault Netzspannungsfehler ID01 Wechselrichter- InvOVP Überspannung ID01 Fehler bei der HwADFaultIGrid Netzstrommessung ID01 HwADFaultDCI DC-Strom-Messfehler ID01 Netzspannungs- HwADFaultVGrid(DC) Messfehler (DC)
- Seite 70 FEHLERSUCHE UND -BEHEBUNG DSP ist nicht konsistent. Die Messung der Leitungsspannung ID03 zwischen dem Master- ConsistentFault_Vgrid DSP und dem Slave- DSP ist nicht konsistent. SPI- ID03 SpiCommFault(DC) Kommunikationsfehler (DC) SPI- ID03 SpiCommFault(AC) Kommunikationsfehler (AC) ID03 SChip_Fault Chip-Fehler (DC) ID03 Master-Chip-Fehler MChip_Fault (AC) ID03...
- Seite 71 FEHLERSUCHE UND -BEHEBUNG Überprüfen Sie die Einstellung des MPPT- Eingangsmodus ID04 Falsche Konfiguration (Parallelmodus / PV Config Error des Eingangs-Modus unabhängiger Modus) des Wechselrichters und korrigieren Sie diese gegebenenfalls. Prüfen Sie, ob die ID04 Verdrahtung des CTD isconnect CT-Fehler Stromwandlers korrekt ist.
- Seite 72 FEHLERSUCHE UND -BEHEBUNG Temperaturfehler senkrecht installiert ist ID05 TempFault_Env1 Umgebungstemperatur und die Umgebungstemperatur unter dem Temperaturfehler ID05 Temperaturgrenzwert TempFault_Env2 Umgebungstemperatur des Wechselrichters liegt. ID05 Temperaturfehler TempFault_Inv1 Modul 1 ID06 Temperaturfehler TempFault_Inv2 Modul 2 ID06 Temperaturfehler TempFault_Inv3 Modul 3 ID06 TempDiffErrInv Asymmetrische Interner Fehler des ID06...
- Seite 73 FEHLERSUCHE UND -BEHEBUNG dies der Fall, passen Sie die Anzahl der PV- Module in Reihe an. Nach der Korrektur kehrt der Wechselrichter automatisch in seinen Normalzustand zurück. Prüfen Sie, ob die Spannung der Batterie höher ist als die maximale ID07 Überspannung der Eingangsspannung des BatOVP...
- Seite 74 FEHLERSUCHE UND -BEHEBUNG ID08 DciOCP Dci Überstromschutz ID08 Momentaner SwOCPInstant Ausgangsstromschutz ID08 Ablauf der BuckBoost- SwBuckBoostOCP Software ID08 Ausgangs-Effektivwert SwAcRmsOCP - Stromschutz ID08 SwPvOCPInstant Überstromsoftware- Schutz PV fließt bei ID08 IpvUnbalance Parallelschaltung in ungleichmäßig. ID08 Unsymmetrischer IacUnbalance Ausgangsstrom ID09 SwAcCBCFault ID09 LLC-Bus-Hardware- HwLLCBusOVP...
- Seite 75 FEHLERSUCHE UND -BEHEBUNG Hardwareschutz ausgelöst. Überprüfen Sie die ID10 Kommunikationsfehler MeterCommFault Kommunikation mit mit Zählereinheit dem Zähler. ID11 Overload1 Überlastungsschutz 1 Überprüfen Sie, ob der ID11 Overload2 Überlastungsschutz 2 Wechselrichter unter Überlast arbeitet. ID11 Overload3 Überlastungsschutz 3 Vergewissern Sie sich, dass der Wechselrichter an einem kühlen und gut...
- Seite 76 FEHLERSUCHE UND -BEHEBUNG ID11 Wechselspannung ist zulässigen Bereich VoltDerating zu hoch. liegen. ID11 Wechselspannung ist VoltLoading zu niedrig. ID12 Unterspannungsschutz BatLowVoltageAlarm Überprüfen Sie, ob die der Batterie Batteriespannung des Abschaltung wegen zu Wechselrichters zu ID12 BatLowVoltageShut niedriger niedrig ist. Batteriespannung Der Netzstrom ist zu hoch und hat einen ID12...
- Seite 77 FEHLERSUCHE UND -BEHEBUNG Permanenter Fehler ID13 durch unrecoverIacUnbalance unsymmetrischen Ausgangsstrom Permanenter Überprüfen Sie die ID13 unrecoverPvConfigError Konfigurationsfehler im Einstellung des MPPT- Eingabemodus Eingangsmodus (Parallelmodus / unabhängiger Modus) Permanenter ID13 des Wechselrichters unrecoverPVOCPInstant Eingangs- und korrigieren Sie Überstromfehler diese gegebenenfalls. Permanenter ID13 Eingangs- Interner Fehler des...
- Seite 78 FEHLERSUCHE UND -BEHEBUNG Überprüfen Sie die ID14 BluetoothFault Bluetooth-Fehler Bluetooth-Verbindung des Wechselrichters. ID14 RTCFault Ausfall der RTC-Uhr ID14 EEPROM-Fehler der CommEEPROMFault Interner Fehler des Kommunikationskarte Wechselrichters ID15 FLASH-Fehler der FlashFault Schalten Sie den Kommunikationskarte Wechselrichter aus, ID15 SafetyVerFrauIt warten Sie 5 Minuten und schalten Sie ihn SCI- dann wieder ein.
- Seite 79 FEHLERSUCHE UND -BEHEBUNG Stellen Sie sicher, dass Ihre Batterie mit dem Wechselrichter kompatibel ist. CAN-Kommunikation ID15 Kommunikationsfehler BMSCommunicatonFault wird empfohlen. der Lithium-Batterie Überprüfen Sie die Kommunikationsleitun g oder die Verbindung zwischen Batterie und Wechselrichter auf Fehler. Der Wechselrichter ID16 ForceShutdown Zwangs-Abschaltung wurde zwangsweise vom Netz getrennt.
- Seite 80 FEHLERSUCHE UND -BEHEBUNG Leistungsreduzierung ID16 durch Stromsensor- AlarmAntiRefluxing oder SmartMeter- Konfiguration ID16 FanFault1 Störung Lüfter 1 ID17 FanFault2 Störung Lüfter 2 ID17 FanFault3 Störung Lüfter 3 Überprüfen Sie, ob der ID17 entsprechende Lüfter FanFault4 Störung Lüfter 4 des Wechselrichters normal läuft. ID17 FanFault5 Störung Lüfter 5...
-
Seite 81: Wartung
FEHLERSUCHE UND -BEHEBUNG beim Laden und Entladen Wenn der Fehler weiterhin besteht, wenden Sie sich an ID18 BMS Short BMS-Kurzschlussalarm den technischen Support. Wartung Wechselrichter benötigen im Allgemeinen keine tägliche oder routinemäßige Wartung. Vergewissern Sie sich vor der Reinigung, dass der DC-Schalter und der AC-Leistungsschalter zwischen Wechselrichter und Stromnetz ausgeschaltet sind. -
Seite 82: Lüfterwartung
FEHLERSUCHE UND -BEHEBUNG 8.3.3 Lüfterwartung Die Lüfter müssen aus Leistungs- und Sicherheitsgründen regelmäßig gereinigt und gewartet werden. ACHTUNG Regelmäßig reinigen oder warten • Defekte oder kaputte Lüfter können Probleme bei der Kühlung verursachen, was zu einer eingeschränkten Wärmeableitung und einem geringeren Wirkungsgrad des Wechselrichters führen kann. - Seite 83 FEHLERSUCHE UND -BEHEBUNG Reinigen Sie den Lüfter mit einer weichen Bürste. Im Falle einer Beschädigung muss der Lüfter rechtzeitig ersetzt werden. Installieren Sie den Wechselrichter wieder gemäß den oben beschriebenen Schritten. SOFAR 15K ... 24KTLX-G3...
-
Seite 84: Technische Daten
TECHNISCHE DATEN Technische Daten SOFAR SOFAR SOFAR SOFAR SOFAR Datenblatt 15KTLX-G3 17KTLX-G3 20KTLX-G3 22KTLX-G3 24KTLX-G3 Eingang (DC) Empfohlene Max. PV- 22500 30000 33000 36000 Eingangsleistung (Wp) Max. DC-Leistung pro MPPT 15000 16500 18000 Anzahl MPP-Tracker Anzahl der DC-Eingänge 2 / 2 Max. - Seite 85 TECHNISCHE DATEN Wirkleistung einstellbarer 0 – 100% Bereich THDi < 3% Leistungsfaktor 1 Standard (einstellbar +/-0.8) Leistung Max. Wirkungsgrad 98.60% Europäischer Wirkungsgrad 98.20% Schutzfunktionen DC-Verpolungsschutz Anti-Islanding-Schutz Ableitstromschutz Erdschlussüberwachung PV-String-Fehlerüberwachung Null-Einspeisung Funktion DC-Schalter Eingang / Ausgang PV: Typ II Standard, AC: Typ II Standard Überspannungsschutz Kommunikation Standard-...
- Seite 86 TECHNISCHE DATEN Gewicht (kg) Kühlung Lüfter Abmessungen (mm) 520*430*189 Anzeige LCD, App über Bluetooth Garantie 10 Jahre, optional: bis 20 Jahre Normen EN 61000-6-1, EN 61000-6-3, EN 61000-3-11, EN 61000-3-12 Sicherheitsstandards IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21 / CEI 0-16, UNE 206 007-1, Netz-Standards EN 50549, G98 / G99,...
