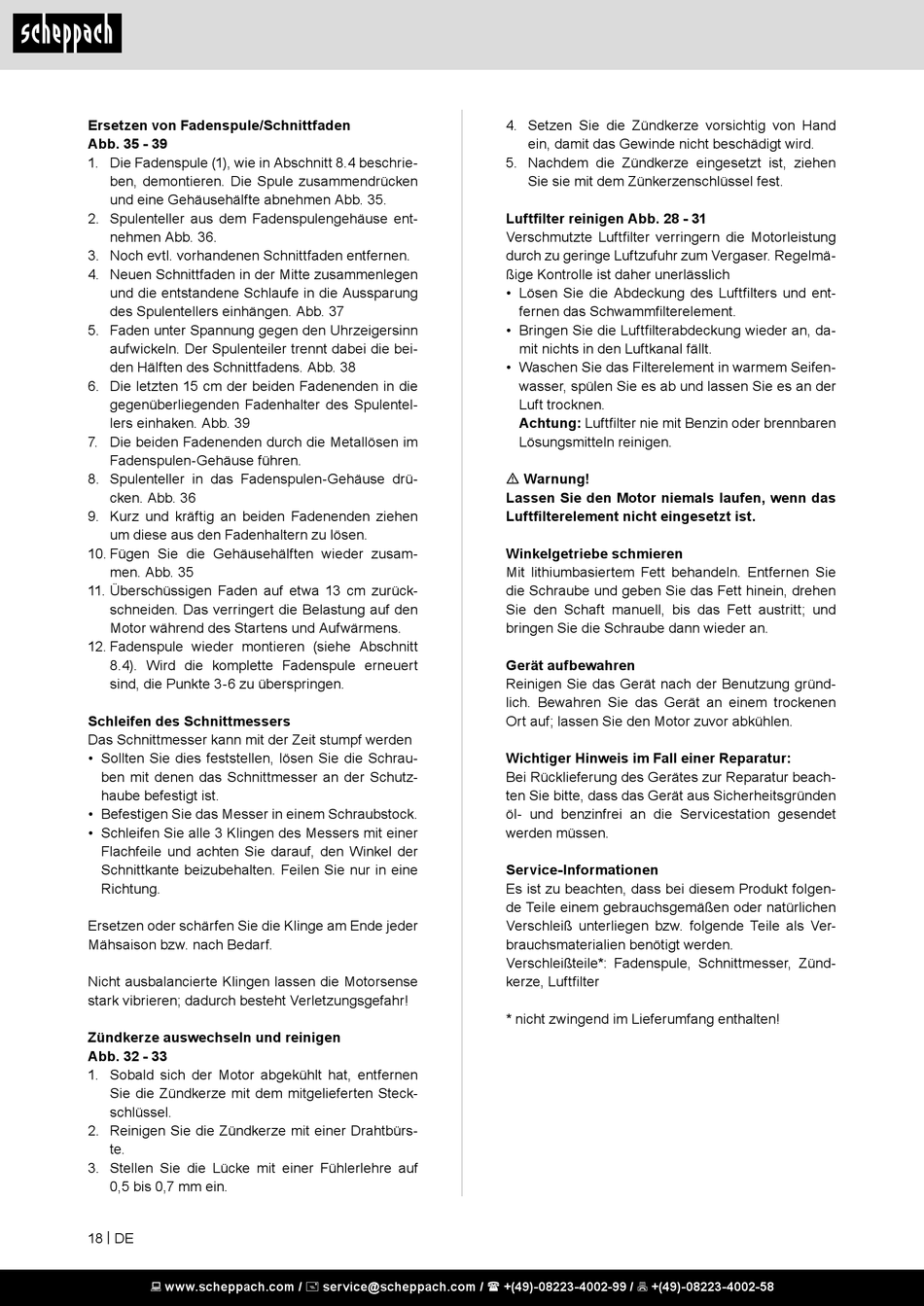

Scheppach BCH5200PB Original Bedienungsanleitung Seite 18

Ersetzen von Fadenspule/Schnittfaden
Abb. 35 - 39
1. Die Fadenspule (1), wie in Abschnitt 8.4 beschrie-
ben, demontieren. Die Spule zusammendrücken
und eine Gehäusehälfte abnehmen Abb. 35.
2. Spulenteller aus dem Fadenspulengehäuse ent-
nehmen Abb. 36.
3. Noch evtl. vorhandenen Schnittfaden entfernen.
4. Neuen Schnittfaden in der Mitte zusammenlegen
und die entstandene Schlaufe in die Aussparung
des Spulentellers einhängen. Abb. 37
5. Faden unter Spannung gegen den Uhrzeigersinn
aufwickeln. Der Spulenteiler trennt dabei die bei-
den Hälften des Schnittfadens. Abb. 38
6. Die letzten 15 cm der beiden Fadenenden in die
gegenüberliegenden Fadenhalter des Spulentel-
lers einhaken. Abb. 39
7. Die beiden Fadenenden durch die Metallösen im
Fadenspulen-Gehäuse führen.
8. Spulenteller in das Fadenspulen-Gehäuse drü-
cken. Abb. 36
9. Kurz und kräftig an beiden Fadenenden ziehen
um diese aus den Fadenhaltern zu lösen.
10. Fügen Sie die Gehäusehälften wieder zusam-
men. Abb. 35
11. Überschüssigen Faden auf etwa 13 cm zurück-
schneiden. Das verringert die Belastung auf den
Motor während des Startens und Aufwärmens.
12. Fadenspule wieder montieren (siehe Abschnitt
8.4). Wird die komplette Fadenspule erneuert
sind, die Punkte 3-6 zu überspringen.
Schleifen des Schnittmessers
Das Schnittmesser kann mit der Zeit stumpf werden
• Sollten Sie dies feststellen, lösen Sie die Schrau-
ben mit denen das Schnittmesser an der Schutz-
haube befestigt ist.
• Befestigen Sie das Messer in einem Schraubstock.
• Schleifen Sie alle 3 Klingen des Messers mit einer
Flachfeile und achten Sie darauf, den Winkel der
Schnittkante beizubehalten. Feilen Sie nur in eine
Richtung.
Ersetzen oder schärfen Sie die Klinge am Ende jeder
Mähsaison bzw. nach Bedarf.
Nicht ausbalancierte Klingen lassen die Motorsense
stark vibrieren; dadurch besteht Verletzungsgefahr!
Zündkerze auswechseln und reinigen
Abb. 32 - 33
1. Sobald sich der Motor abgekühlt hat, entfernen
Sie die Zündkerze mit dem mitgelieferten Steck-
schlüssel.
2. Reinigen Sie die Zündkerze mit einer Drahtbürs-
te.
3. Stellen Sie die Lücke mit einer Fühlerlehre auf
0,5 bis 0,7 mm ein.
18 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Setzen Sie die Zündkerze vorsichtig von Hand
ein, damit das Gewinde nicht beschädigt wird.
5. Nachdem die Zündkerze eingesetzt ist, ziehen
Sie sie mit dem Zünkerzenschlüssel fest.
Luftfilter reinigen Abb. 28 - 31
Verschmutzte Luftfilter verringern die Motorleistung
durch zu geringe Luftzufuhr zum Vergaser. Regelmä-
ßige Kontrolle ist daher unerlässlich
• Lösen Sie die Abdeckung des Luftfilters und ent-
fernen das Schwammfilterelement.
• Bringen Sie die Luftfilterabdeckung wieder an, da-
mit nichts in den Luftkanal fällt.
• Waschen Sie das Filterelement in warmem Seifen-
wasser, spülen Sie es ab und lassen Sie es an der
Luft trocknen.
Achtung: Luftfilter nie mit Benzin oder brennbaren
Lösungsmitteln reinigen.
m Warnung!
Lassen Sie den Motor niemals laufen, wenn das
Luftfilterelement nicht eingesetzt ist.
Winkelgetriebe schmieren
Mit lithiumbasiertem Fett behandeln. Entfernen Sie
die Schraube und geben Sie das Fett hinein, drehen
Sie den Schaft manuell, bis das Fett austritt; und
bringen Sie die Schraube dann wieder an.
Gerät aufbewahren
Reinigen Sie das Gerät nach der Benutzung gründ-
lich. Bewahren Sie das Gerät an einem trockenen
Ort auf; lassen Sie den Motor zuvor abkühlen.
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Gerätes zur Reparatur beach-
ten Sie bitte, dass das Gerät aus Sicherheitsgründen
öl- und benzinfrei an die Servicestation gesendet
werden müssen.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Fadenspule, Schnittmesser, Zünd-
kerze, Luftfilter
* nicht zwingend im Lieferumfang enthalten!
