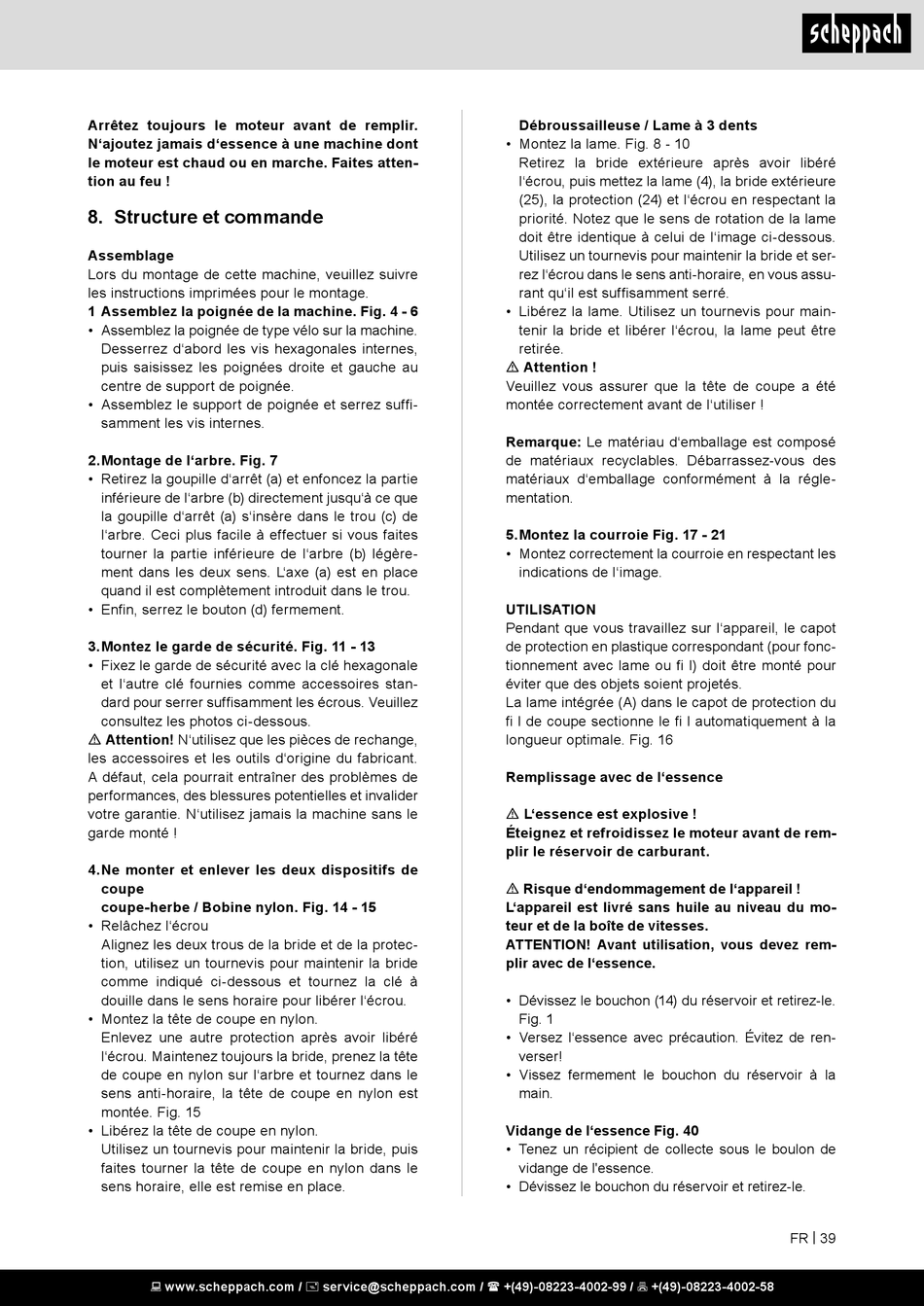

Arrêtez toujours le moteur avant de remplir.
N'ajoutez jamais d'essence à une machine dont
le moteur est chaud ou en marche. Faites atten-
tion au feu !

8. Structure et commande

Assemblage
Lors du montage de cette machine, veuillez suivre
les instructions imprimées pour le montage.
1 Assemblez la poignée de la machine. Fig. 4 - 6
• Assemblez la poignée de type vélo sur la machine.
Desserrez d'abord les vis hexagonales internes,
puis saisissez les poignées droite et gauche au
centre de support de poignée.
• Assemblez le support de poignée et serrez suffi-
samment les vis internes.
2. Montage de l'arbre. Fig. 7
• Retirez la goupille d'arrêt (a) et enfoncez la partie
inférieure de l'arbre (b) directement jusqu'à ce que
la goupille d'arrêt (a) s'insère dans le trou (c) de
l'arbre. Ceci plus facile à effectuer si vous faites
tourner la partie inférieure de l'arbre (b) légère-
ment dans les deux sens. L'axe (a) est en place
quand il est complètement introduit dans le trou.
• Enfin, serrez le bouton (d) fermement.
3. Montez le garde de sécurité. Fig. 11 - 13
• Fixez le garde de sécurité avec la clé hexagonale
et l'autre clé fournies comme accessoires stan-
dard pour serrer suffisamment les écrous. Veuillez
consultez les photos ci-dessous.
m Attention! N'utilisez que les pièces de rechange,
les accessoires et les outils d'origine du fabricant.
A défaut, cela pourrait entraîner des problèmes de
performances, des blessures potentielles et invalider
votre garantie. N'utilisez jamais la machine sans le
garde monté !
4. Ne monter et enlever les deux dispositifs de
coupe
coupe-herbe / Bobine nylon. Fig. 14 - 15
• Relâchez l'écrou
Alignez les deux trous de la bride et de la protec-
tion, utilisez un tournevis pour maintenir la bride
comme indiqué ci-dessous et tournez la clé à
douille dans le sens horaire pour libérer l'écrou.
• Montez la tête de coupe en nylon.
Enlevez une autre protection après avoir libéré
l'écrou. Maintenez toujours la bride, prenez la tête
de coupe en nylon sur l'arbre et tournez dans le
sens anti-horaire, la tête de coupe en nylon est
montée. Fig. 15
• Libérez la tête de coupe en nylon.
Utilisez un tournevis pour maintenir la bride, puis
faites tourner la tête de coupe en nylon dans le
sens horaire, elle est remise en place.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Débroussailleuse / Lame à 3 dents
• Montez la lame. Fig. 8 - 10
Retirez la bride extérieure après avoir libéré
l'écrou, puis mettez la lame (4), la bride extérieure
(25), la protection (24) et l'écrou en respectant la
priorité. Notez que le sens de rotation de la lame
doit être identique à celui de l'image ci-dessous.
Utilisez un tournevis pour maintenir la bride et ser-
rez l'écrou dans le sens anti-horaire, en vous assu-
rant qu'il est suffisamment serré.
• Libérez la lame. Utilisez un tournevis pour main-
tenir la bride et libérer l'écrou, la lame peut être
retirée.
m Attention !
Veuillez vous assurer que la tête de coupe a été
montée correctement avant de l'utiliser !
Remarque: Le matériau d'emballage est composé
de matériaux recyclables. Débarrassez-vous des
matériaux d'emballage conformément à la régle-
mentation.
5. Montez la courroie Fig. 17 - 21
• Montez correctement la courroie en respectant les
indications de l'image.
UTILISATION
Pendant que vous travaillez sur l'appareil, le capot
de protection en plastique correspondant (pour fonc-
tionnement avec lame ou fi l) doit être monté pour
éviter que des objets soient projetés.
La lame intégrée (A) dans le capot de protection du
fi l de coupe sectionne le fi l automatiquement à la
longueur optimale. Fig. 16
Remplissage avec de l'essence
m L'essence est explosive !
Éteignez et refroidissez le moteur avant de rem-
plir le réservoir de carburant.
m Risque d'endommagement de l'appareil !
L'appareil est livré sans huile au niveau du mo-
teur et de la boîte de vitesses.
ATTENTION! Avant utilisation, vous devez rem-
plir avec de l'essence.
• Dévissez le bouchon (14) du réservoir et retirez-le.
Fig. 1
• Versez l'essence avec précaution. Évitez de ren-
verser!
• Vissez fermement le bouchon du réservoir à la
main.
Vidange de l'essence Fig. 40
• Tenez un récipient de collecte sous le boulon de
vidange de l'essence.
• Dévissez le bouchon du réservoir et retirez-le.
