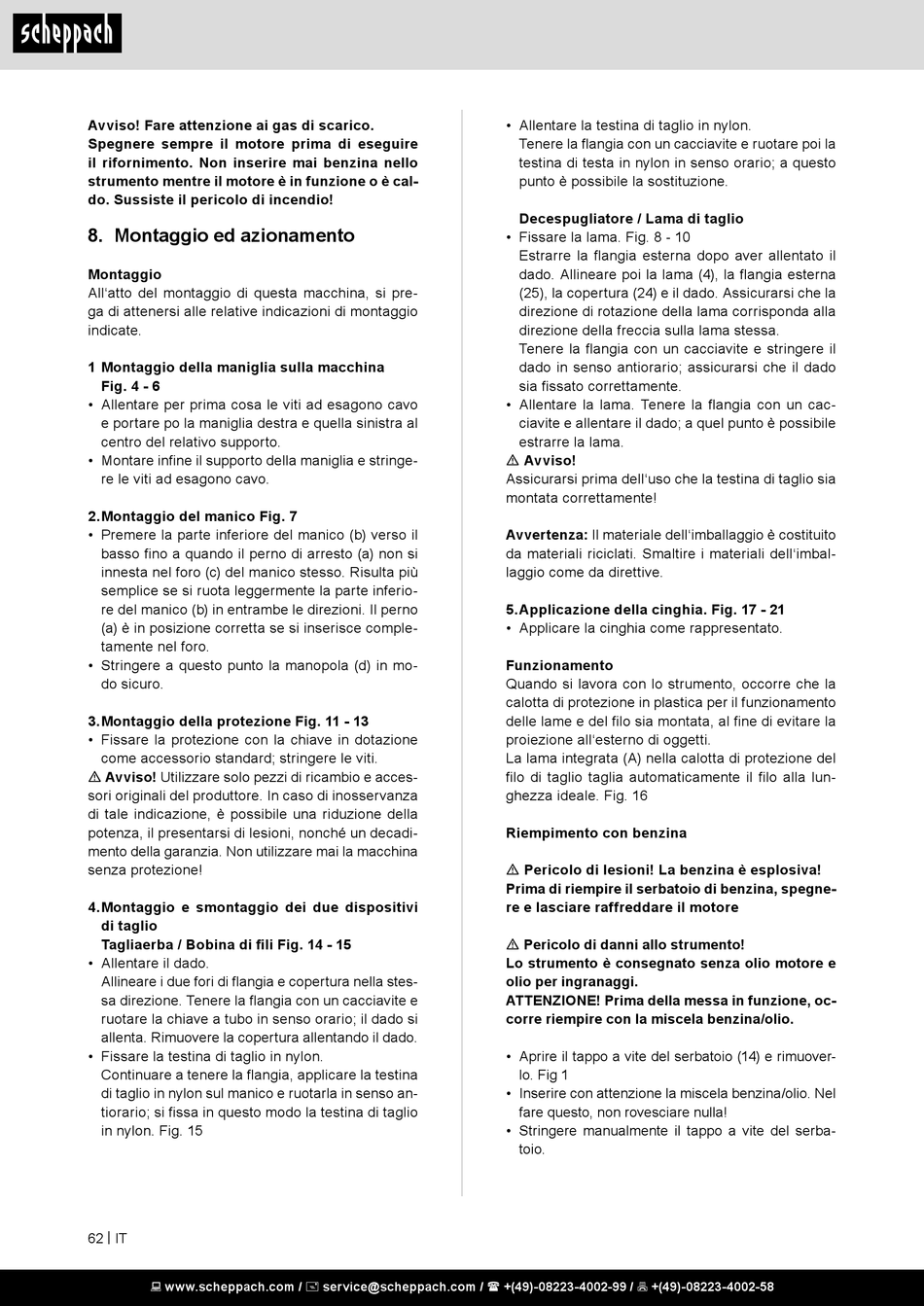

Avviso! Fare attenzione ai gas di scarico.
Spegnere sempre il motore prima di eseguire
il rifornimento. Non inserire mai benzina nello
strumento mentre il motore è in funzione o è cal-
do. Sussiste il pericolo di incendio!

8. Montaggio ed azionamento

Montaggio
All'atto del montaggio di questa macchina, si pre-
ga di attenersi alle relative indicazioni di montaggio
indicate.
1 Montaggio della maniglia sulla macchina
Fig. 4 - 6
• Allentare per prima cosa le viti ad esagono cavo
e portare po la maniglia destra e quella sinistra al
centro del relativo supporto.
• Montare infine il supporto della maniglia e stringe-
re le viti ad esagono cavo.
2. Montaggio del manico Fig. 7
• Premere la parte inferiore del manico (b) verso il
basso fino a quando il perno di arresto (a) non si
innesta nel foro (c) del manico stesso. Risulta più
semplice se si ruota leggermente la parte inferio-
re del manico (b) in entrambe le direzioni. Il perno
(a) è in posizione corretta se si inserisce comple-
tamente nel foro.
• Stringere a questo punto la manopola (d) in mo-
do sicuro.
3. Montaggio della protezione Fig. 11 - 13
• Fissare la protezione con la chiave in dotazione
come accessorio standard; stringere le viti.
m Avviso! Utilizzare solo pezzi di ricambio e acces-
sori originali del produttore. In caso di inosservanza
di tale indicazione, è possibile una riduzione della
potenza, il presentarsi di lesioni, nonché un decadi-
mento della garanzia. Non utilizzare mai la macchina
senza protezione!
4. Montaggio e smontaggio dei due dispositivi
di taglio
Tagliaerba / Bobina di fili Fig. 14 - 15
• Allentare il dado.
Allineare i due fori di flangia e copertura nella stes-
sa direzione. Tenere la flangia con un cacciavite e
ruotare la chiave a tubo in senso orario; il dado si
allenta. Rimuovere la copertura allentando il dado.
• Fissare la testina di taglio in nylon.
Continuare a tenere la flangia, applicare la testina
di taglio in nylon sul manico e ruotarla in senso an-
tiorario; si fissa in questo modo la testina di taglio
in nylon. Fig. 15
62 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Allentare la testina di taglio in nylon.
Tenere la flangia con un cacciavite e ruotare poi la
testina di testa in nylon in senso orario; a questo
punto è possibile la sostituzione.
Decespugliatore / Lama di taglio
• Fissare la lama. Fig. 8 - 10
Estrarre la flangia esterna dopo aver allentato il
dado. Allineare poi la lama (4), la flangia esterna
(25), la copertura (24) e il dado. Assicurarsi che la
direzione di rotazione della lama corrisponda alla
direzione della freccia sulla lama stessa.
Tenere la flangia con un cacciavite e stringere il
dado in senso antiorario; assicurarsi che il dado
sia fissato correttamente.
• Allentare la lama. Tenere la flangia con un cac-
ciavite e allentare il dado; a quel punto è possibile
estrarre la lama.
m Avviso!
Assicurarsi prima dell'uso che la testina di taglio sia
montata correttamente!
Avvertenza: Il materiale dell'imballaggio è costituito
da materiali riciclati. Smaltire i materiali dell'imbal-
laggio come da direttive.
5. Applicazione della cinghia. Fig. 17 - 21
• Applicare la cinghia come rappresentato.
Funzionamento
Quando si lavora con lo strumento, occorre che la
calotta di protezione in plastica per il funzionamento
delle lame e del filo sia montata, al fine di evitare la
proiezione all'esterno di oggetti.
La lama integrata (A) nella calotta di protezione del
filo di taglio taglia automaticamente il filo alla lun-
ghezza ideale. Fig. 16
Riempimento con benzina
m Pericolo di lesioni! La benzina è esplosiva!
Prima di riempire il serbatoio di benzina, spegne-
re e lasciare raffreddare il motore
m Pericolo di danni allo strumento!
Lo strumento è consegnato senza olio motore e
olio per ingranaggi.
ATTENZIONE! Prima della messa in funzione, oc-
corre riempire con la miscela benzina/olio.
• Aprire il tappo a vite del serbatoio (14) e rimuover-
lo. Fig 1
• Inserire con attenzione la miscela benzina/olio. Nel
fare questo, non rovesciare nulla!
• Stringere manualmente il tappo a vite del serba-
toio.
