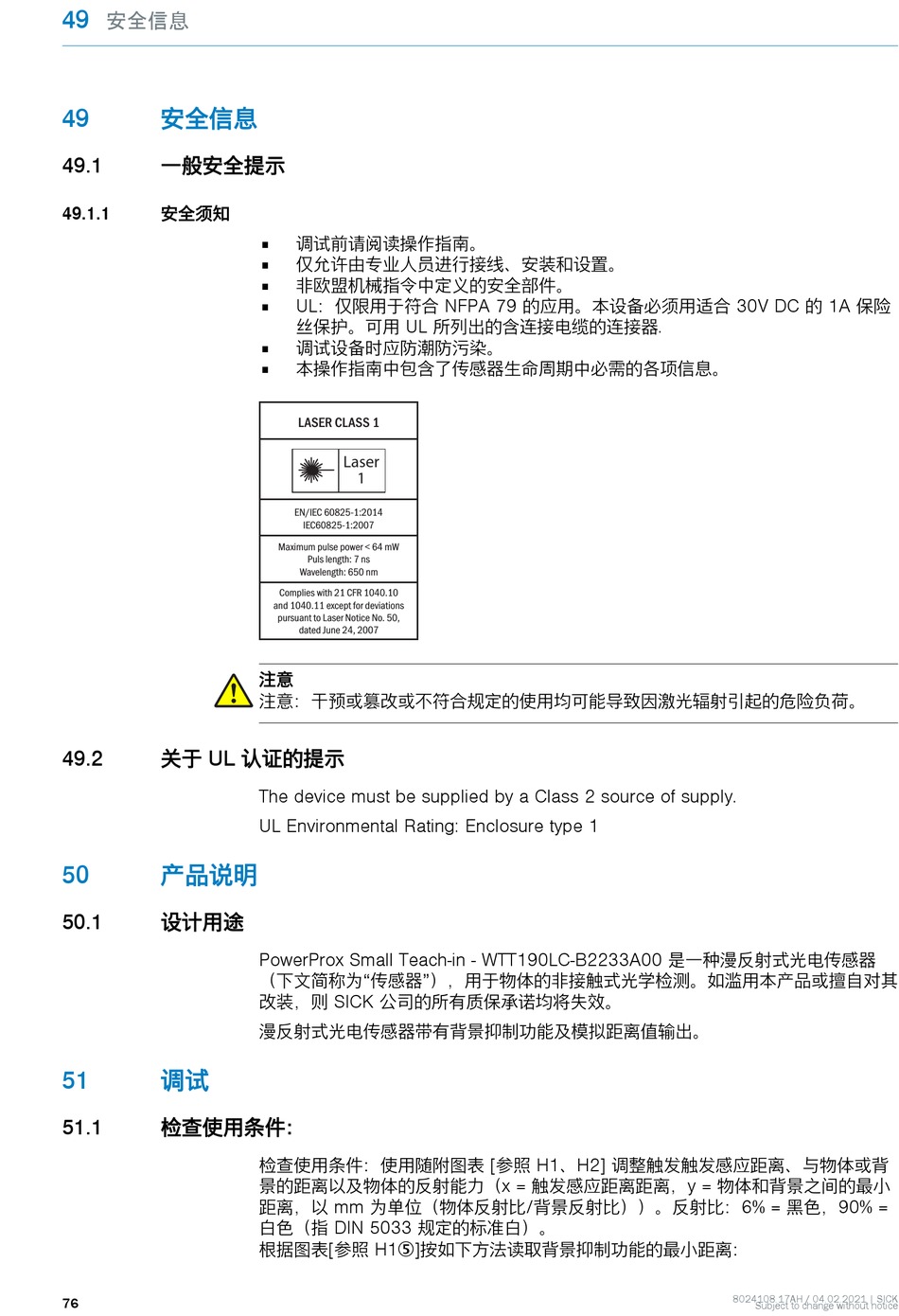

安全信息
49 安全信息
49.1 一般安全提示
49.1.1 安全须知
49.2 关于 UL 认证的提示
50 产品说明
50.1 设计用途
51 调试
51.1 检查使用条件：
76
调试前请阅读操作指南。
■
仅允许由专业人员进行接线、安装和设置。
■
非欧盟机械指令中定义的安全部件。
■
UL：仅限用于符合 NFPA 79 的应用。本设备必须用适合 30V DC 的 1A 保险
■
丝保护。可用 UL 所列出的含连接电缆的连接器.
调试设备时应防潮防污染。
■
本操作指南中包含了传感器生命周期中必需的各项信息。
■
LASER CLASS 1
Laser
1
EN/IEC 60825-1:2014
IEC60825-1:2007
Maximum pulse power < 64 mW
Puls length: 7 ns
Wavelength: 650 nm
Complies with 21 CFR 1040.10
and 1040.11 except for deviations
pursuant to Laser Notice No. 50,
dated June 24, 2007
注意
注意：干预或篡改或不符合规定的使用均可能导致因激光辐射引起的危险负荷。
The device must be supplied by a Class 2 source of supply.
UL Environmental Rating: Enclosure type 1
PowerProx Small Teach-in - WTT190LC-B2233A00 是一种漫反射式光电传感器
（下文简称为"传感器"），用于物体的非接触式光学检测。如滥用本产品或擅自对其
改装，则 SICK 公司的所有质保承诺均将失效。
漫反射式光电传感器带有背景抑制功能及模拟距离值输出。
检查使用条件：使用随附图表 [参照 H1、H2] 调整触发触发感应距离、与物体或背
景的距离以及物体的反射能力（x = 触发感应距离距离，y = 物体和背景之间的最小
距离，以 mm 为单位（物体反射比/背景反射比））。反射比：6% = 黑色，90% =
白色（指 DIN 5033 规定的标准白）。
根据图表[参照 H15]按如下方法读取背景抑制功能的最小距离：
