46.2

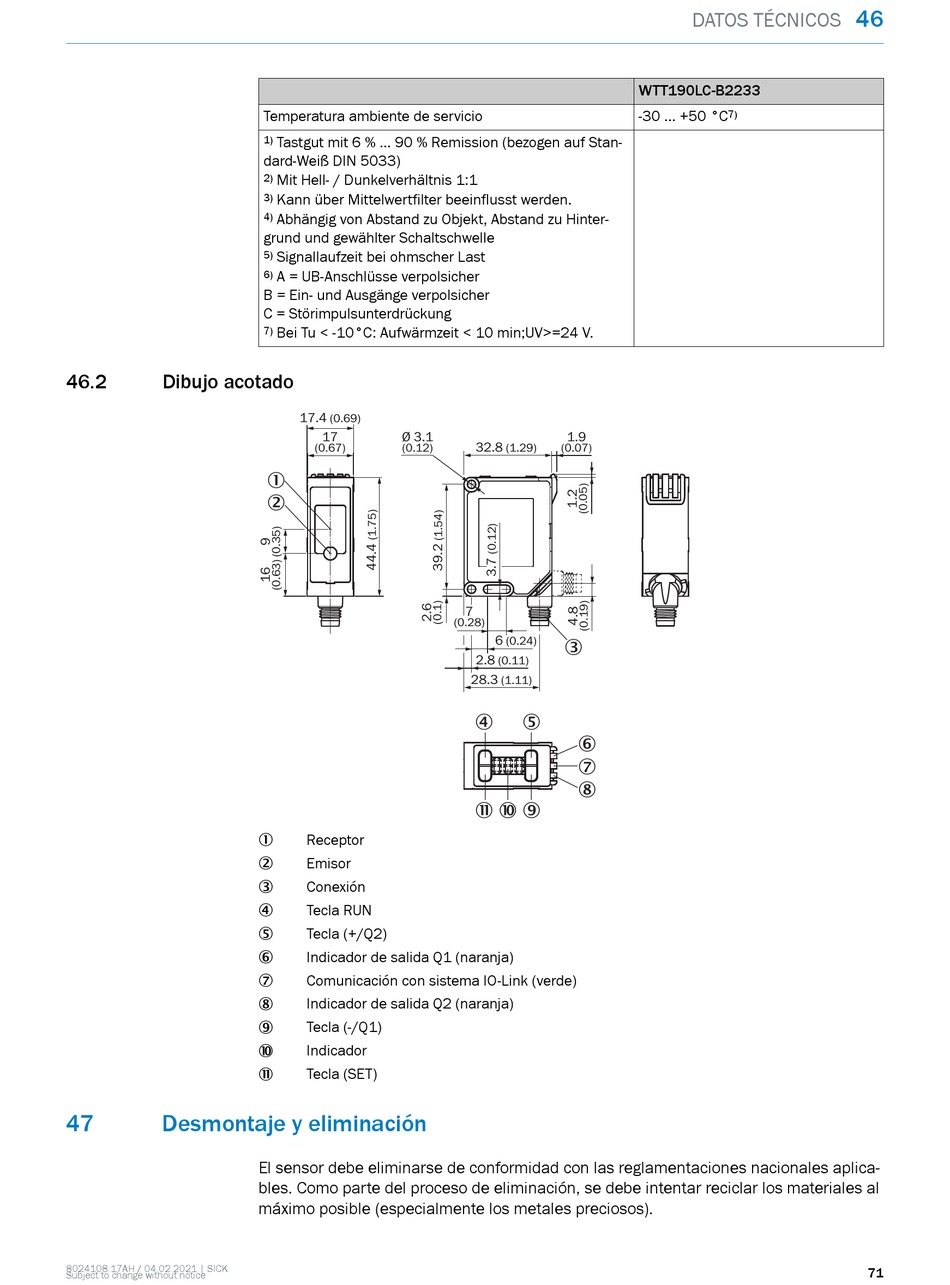

Dibujo acotado

47 Desmontaje y eliminación
8024108.17AH / 04.02.2021 | SICK
Subject to change without notice
Temperatura ambiente de servicio
Tastgut mit 6 % ... 90 % Remission (bezogen auf Stan‐
1)
dard-Weiß DIN 5033)
Mit Hell- / Dunkelverhältnis 1:1
2)
3) Kann über Mittelwertfilter beeinflusst werden.
Abhängig von Abstand zu Objekt, Abstand zu Hinter‐
4)
grund und gewählter Schaltschwelle
Signallaufzeit bei ohmscher Last
5)
6) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
Bei Tu < -10°C: Aufwärmzeit < 10 min;UV>=24 V.
7)
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Receptor
1
Emisor
2
Conexión
3
Tecla RUN
4
Tecla (+/Q2)
5
Indicador de salida Q1 (naranja)
6
Comunicación con sistema IO-Link (verde)
7
Indicador de salida Q2 (naranja)
8
Tecla (-/Q1)
9
Indicador
ß
Tecla (SET)
à
El sensor debe eliminarse de conformidad con las reglamentaciones nacionales aplica‐
bles. Como parte del proceso de eliminación, se debe intentar reciclar los materiales al
máximo posible (especialmente los metales preciosos).
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
DATOS TÉCNICOS
WTT190LC-B2233
-30 ... +50 °C
7)
