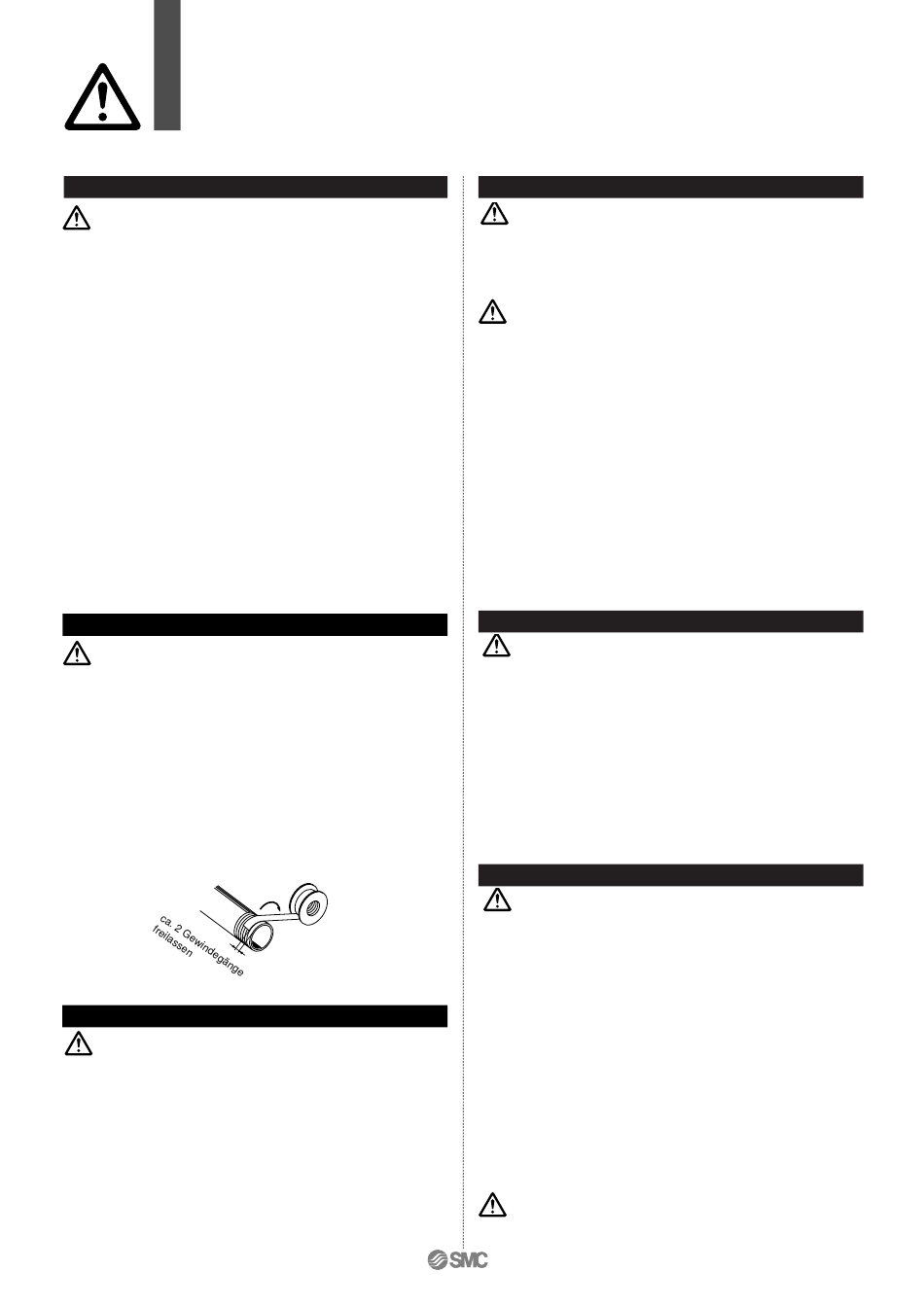

SMC RSH Serie Bedienungsanleitung Seite 22

Serie
Sicherheitshinweise Antrieb 2
Vor der Inbetriebnahme durchlesen.
Montage
Achtung
1. Die gleitenden Teile des Zylinderrohrs oder
der Kolbenstange dürfen nicht durch Schläge
oder Festhalten mit anderen Gegenständen
zerkratzt oder eingedrückt werden.
Die Kolbendurchmesser sind innerhalb genauer Toleranzgrenzen
gefertigt, so dass bereits eine leichte Verformung Funktionsstörun-
gen verursachen kann.
Ausserdem können Kratzer und Druckstellen an der Kolbenstange die Dich-
tungen beschädigen, was zu einem Entweichen der Druckluft führen kann
2. Beugen Sie dem Blockieren von sich drehen-
den Bauteilen vor.
Verhindern Sie durch ausreichende Schmierung, dass die sich
drehenden Teile (Bolzen usw.) steckenbleiben.
3. Verwenden Sie das Gerät erst, wenn Sie über-
prüft haben, dass es korrekt funktioniert.
Überprüfen Sie nach Montage-, Instandhaltungs- oder Änderungs-
arbeiten die korrekte Montage des erneut an die Druckluft- und
Stromversorgung angeschlossenen Gerätes mit Hilfe geeigneter
Funktions- und Dichtheitskontrollen.
4. Betriebshandbuch
Das Produkt darf erst montiert und in Betrieb genommen werden,
nachdem das Betriebshandbuch aufmerksam gelesen und sein
Inhalt verstanden worden ist. Bewahren Sie das Betriebshand-
buch so auf, dass jederzeit Einsicht genommen werden kann.
Leitungsanschluss
Achtung
1. Vorbereitende Massnahmen
Vor dem Anschliessen der Leitungen sind diese gründlich auszu-
waschen oder mit Druckluft auszublasen, um Splitter, Schneidöl und
andere Verunreinigungen aus dem Leitungsinneren zu entfernen.
2. Verwendung von Dichtband
Achten Sie beim Zusammenschrauben der Leitungen und der
Schraubverbindungen darauf, dass weder Schneidabfälle von
den Leitungsgewinden
Leitungsinnere gelangen.
Lassen Sie ausserdem bei Verwendung von Dichtband am Ende
der Verschraubungen 1.5 bis 2 Gewindegänge frei.
Wickelrichtung
Schmierung
Achtung
1. Schmierung von dauergeschmierten Zylindern
Der Zylinder ist ab Werk dauergeschmiert und kann deshalb
ohne weitere Schmierung eingesetzt werden.
Sollte der Zylinder jedoch trotzdem zusätzlich geschmiert wer-
den, muss dafür ein Turbinenöl der Klasse 1 (ohne Additive) ISO
VG32 verwendet werden.
Wird die Schmierung später eingestellt, können Funktions-
störungen auftreten, weil das Originalschmiermittel verdrängt
worden ist. Aus diesem Grund ist die Schmierung fortzusetzen,
wenn einmal damit begonnen wurde.
19
RSH/RS1H
noch Dichtungsmaterial in
Dichtband
Druckluftversorgung
Warnung
1. Verwenden Sie saubere Druckluft.
Wenn die Druckluft Chemikalien, synthetische Öle mit organi-
schen Löungsmitteln, Salz, ätzende Gase, usw. enthält, können
Schäden oder Funktionsstörungen auftreten.
Achtung
1. Installieren Sie Luftfilter.
Installieren Sie Luftfilter an der Ventileingangsseite. Der
.
Filtrationsgrad sollte max. 5µm betragen.
2. Installieren Sie einen Lufttrockner, Nach-
kühler oder Wasserabscheider.
Druckluft mit einem übermässigen Kondensatanteil kann
Fehlfunktionen der Ventile oder anderer Pneumatikgeräte verur-
sachen. Um dem vorzubeugen, installieren Sie einen Nachkühler,
Lufttrockner oder Wasserabscheider.
3. Verwenden Sie das Produkt innerhalb der
angebebenen Mediums- und Umgebungs-
temperaturbereiche.
Treffen Sie Vorkehrungen, um ein Einfrieren des Gerätes zu ver-
hindern, da die Feuchtigkeit im System bei Temperaturen unter
5°C gefriert, was zu Schäden an den Dichtungen sowie
Funktionsstörungen führen kann.
Entnehmen Sie weitere Informationen zur Druckluftqualität dem
SMC-Katalog "Best Pneumatics", Band 4.
Warnung
1. Nicht in Umgebungen verwenden, in denen
Korrosionsgefahr besteht.
Entnehmen Sie die Zylinderwerkstoffe den Konstruktionszeichnungen.
2. Schützen Sie die Kolbenstange in staubigen
Einsatzumgebungen oder an Orten, an
denen das Produkt ständig Wasser- oder
Ölspritzern ausgesetzt ist, mit einer geeig-
neten Abdeckung.
das
3. Wenn Sie Signalgeber verwenden, betreiben
Sie das Produkt nicht in Umgebungen mit
starken Magnetfeldern.
Warnung
1. Führen Sie die Instandhaltungsarbeiten
gemäss den im Betriebshandbuch enthalte-
nen Anweisungen durch.
Die falsche Handhabung des Produkts kann Funktionsstörungen und
Schäden an der Anlage sowie an der Ausrüstung zur Folge haben.
2. Instandhaltung der Maschine und Zuführen/
Ablassen von Druckluft.
Stellen Sie vor Durchführung von Instandhaltungsarbeiten an der
Anlage sicher, dass die geeigneten Massnahmen getroffen wur-
den, um ein Hinunterfallen von angetriebenen Objekten bzw.
unkontrollierte Bewegungen von Geräten zu verhindern. Schalten
Sie dann die Druckluftzufuhr und die Stromversorgung ab, und
lassen Sie die gesamte Druckluft aus dem System ab.
Gehen Sie bei der Wiederinbetriebnahme vorsichtig vor, und
stellen Sie sicher, dass geeignete Vorkehrungen getroffen wur-
den, um ein abruptes Anfahren des Antriebs zu verhindern.
Achtung
1. Kondensatablass
Lassen Sie regelmässig das Kondensat aus den Luftfiltern ab.
Einsatzumgebung
Instandhaltung
